一种具有防护效果的pfa管材的制作方法
一种具有防护效果的pfa管材
技术领域
1.本实用新型涉及pfa管材技术领域,具体为一种具有防护效果的pfa管材。


背景技术:

2.管材就是用于做管件的材料。不同的管件要用不同的管材,管材的好坏直接决定了管件的质量。而pfa管材是由可溶性聚四氟乙烯材料制成的。
3.目前pfa管材在作为埋地排水管、排污管使用时,需要承受地面的压力,但是现有的pfa管材其结构强度较低,这就导致其抗压能力一般,难以承受较大的地面压力和冲击能力,若是长时间使用,则会存在因地面的压力而发生变形的现象,严重时甚至会发生破裂的现象。因此,发明一种具有防护效果的pfa管材。


技术实现要素:

4.鉴于上述和/或现有一种具有防护效果的pfa管材中存在的问题,提出了本实用新型。
5.因此,本实用新型的目的是提供一种具有防护效果的pfa管材,能够解决上述提出现有的问题。
6.为解决上述技术问题,根据本实用新型的一个方面,本实用新型提供了如下技术方案:
7.一种具有防护效果的pfa管材,其包括pfa管材本体,还包括:
8.用于避免pfa管材本体发生形变的防护组件,且防护组件设在pfa管材本体的外表面上。
9.作为本实用新型所述的一种具有防护效果的pfa管材的一种优选方案,其中:所述防护组件包括:
10.套筒,所述套筒的内腔设有pfa管材本体;
11.弹性组件,所述套筒与所述pfa管材本体之间设有若干弹性组件;
12.密封组件,所述套筒的两端与所述pfa管材本体之间设有密封组件。
13.作为本实用新型所述的一种具有防护效果的pfa管材的一种优选方案,其中:所述套筒是由若干环形板组成,所述环形板是由两组半圆形板通过第一连接组件拼接形成,且两组环形板通过第二连接组件相连接。
14.作为本实用新型所述的一种具有防护效果的pfa管材的一种优选方案,其中:所述第一连接组件包括:
15.连接板,两组所述半圆形板的连接处设有连接板;
16.第一螺丝,所述连接板通过第一螺丝固定安装在两组半圆形板的连接处。
17.作为本实用新型所述的一种具有防护效果的pfa管材的一种优选方案,其中:所述第二连接组件包括:
18.第一弧形板,所述第一弧形板固定安装在半圆形板的一端上;
19.通孔,所述第一弧形板的内壁开设若干通孔。
20.作为本实用新型所述的一种具有防护效果的pfa管材的一种优选方案,其中:所述第二连接组件还包括:
21.第二弧形板,所述第二弧形板固定安装在半圆形板的另一端上,且第二弧形板与第一弧形板相接触;
22.螺纹孔,所述第二弧形板的内壁开设若干螺纹孔,且螺纹孔与通孔相对齐;
23.第二螺丝,所述第二螺丝的一端经过通孔螺纹连接在螺纹孔中。
24.作为本实用新型所述的一种具有防护效果的pfa管材的一种优选方案,其中:所述弹性组件包括:
25.弹性板,所述半圆形板与所述pfa管材本体之间设有弹性板;
26.第三连接组件,所述弹性板通过第三连接组件可拆卸连接在半圆形板和pfa管材本体之间。
27.作为本实用新型所述的一种具有防护效果的pfa管材的一种优选方案,其中:所述第三连接组件包括:
28.第一连接块,所述第一连接块固定安装在半圆形板的内表面上;
29.第一凹槽,所述第一凹槽开设在第一连接块的内壁上,所述弹性板的一端插在第一凹槽中,并通过螺丝进行固定;
30.第二连接块,所述第二连接块固定安装在pfa管材本体的外表面上;
31.第二凹槽,所述第二凹槽开设在第二连接块的内壁上,所述弹性板的另一端插在第二凹槽中,并通过螺丝进行固定。
32.作为本实用新型所述的一种具有防护效果的pfa管材的一种优选方案,其中:所述密封组件包括:
33.密封板,所述套筒的两端与所述pfa管材本体之间均粘接有密封板;
34.第一密封圈,所述密封板与所述套筒的连接处设有第一密封圈;
35.第二密封圈,所述密封板与所述pfa管材本体的连接处设有第二密封圈。
36.与现有技术相比:
37.1.通过设置防护组件,具有能够提高pfa管材本体的抗压能力,以实现对pfa管材本体进行防护,进而会避免pfa管材本体发生形变,提高了pfa管材本体的使用寿命;
38.2.通过设置第一连接组件将两组半圆形板连接在一起,通过设置第二连接组件将两组环形板连接在一起,以及再通过设置第三连接组件将弹性板连接在半圆形板和pfa管材本体之间,具有能够实现便于对防护组件进行组装。
附图说明

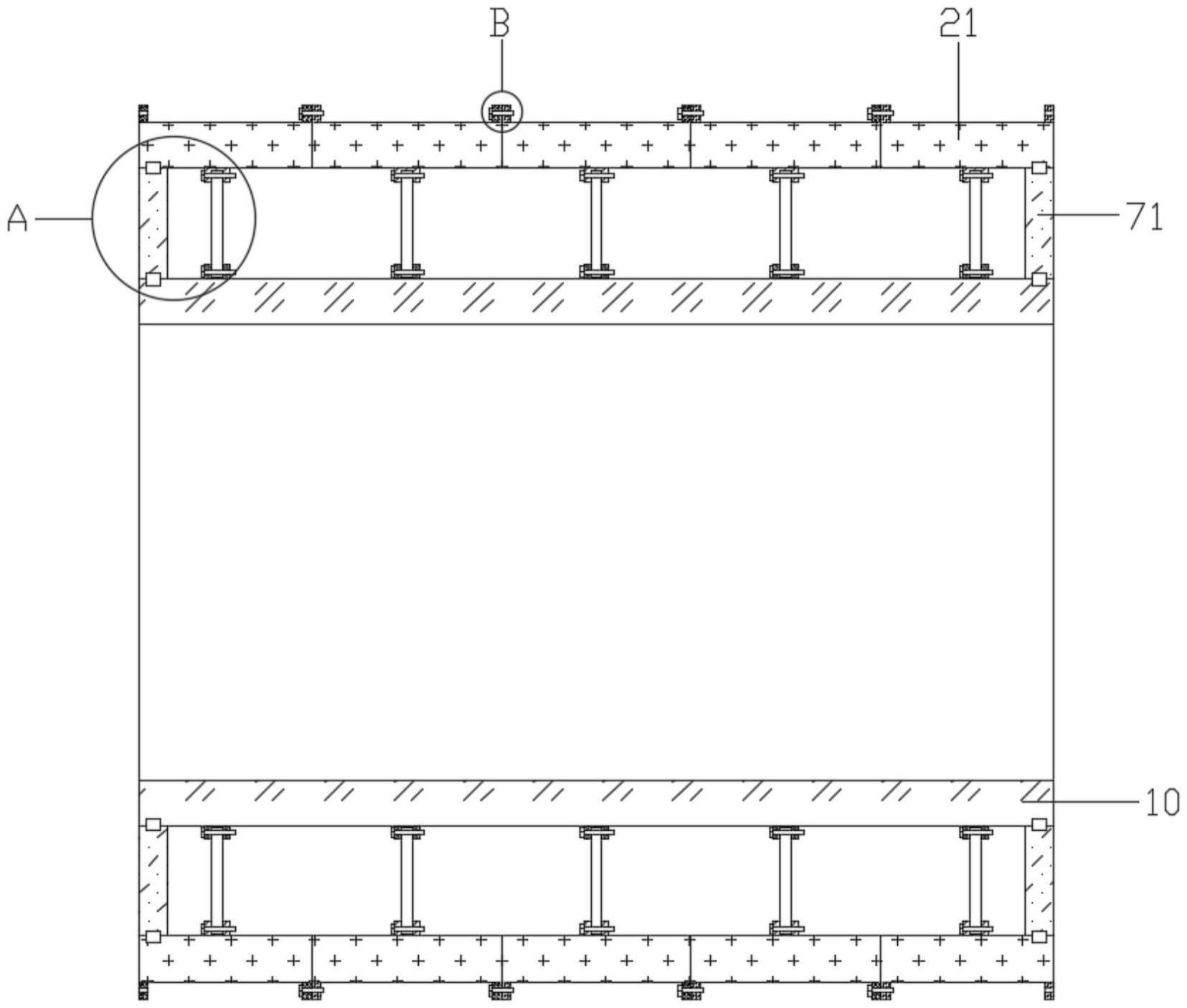

39.图1为本实用新型结构正视示意图;
40.图2为本实用新型图1中a处结构放大示意图;
41.图3为本实用新型图2中b处结构放大示意图;
42.图4为本实用新型结构侧视示意图;
43.图5为本实用新型密封板结构示意图;
44.图6为本实用新型环形板结构示意图;
45.图7为本实用新型图6中c处结构放大示意图。
46.图中:pfa管材本体10、半圆形板21、连接板31、第一螺丝32、第一弧形板41、通孔42、第二弧形板43、螺纹孔44、第二螺丝45、弹性板51、第一连接块61、第一凹槽62、第二连接块63、第二凹槽64、密封板71、第一密封圈72、第二密封圈73。
具体实施方式
47.为使本实用新型的目的、技术方案和优点更加清楚,下面将结合附图对本实用新型的实施方式作进一步地详细描述。
48.本实用新型提供一种具有防护效果的pfa管材,请参阅图1-图7,包括pfa管材本体10,还包括:
49.用于避免pfa管材本体10发生形变的防护组件,且防护组件设在pfa管材本体10的外表面上。
50.防护组件包括:套筒、弹性组件、密封组件;
51.套筒的内腔设有pfa管材本体10,套筒与pfa管材本体10之间设有若干弹性组件,套筒的两端与pfa管材本体10之间设有密封组件。
52.套筒是由若干环形板组成,环形板是由两组半圆形板21通过第一连接组件拼接形成,且两组环形板通过第二连接组件相连接,其中,半圆形板21的材料设置为弹簧钢。
53.第一连接组件包括:连接板31、第一螺丝32;
54.两组半圆形板21的连接处设有连接板31,连接板31通过第一螺丝32固定安装在两组半圆形板21的连接处。
55.第二连接组件包括:第一弧形板41、通孔42、第二弧形板43、螺纹孔44、第二螺丝45;
56.第一弧形板41固定安装在半圆形板21的一端上,第一弧形板41的内壁开设若干通孔42,第二弧形板43固定安装在半圆形板21的另一端上,且第二弧形板43与第一弧形板41(为另一组半圆形板21上的第一弧形板41)相接触,第二弧形板43的内壁开设若干螺纹孔44,且螺纹孔44与通孔42相对齐,第二螺丝45的一端经过通孔42螺纹连接在螺纹孔44中,第二螺丝45的直径与通孔42的直径相同。
57.弹性组件包括:弹性板51、第三连接组件;
58.半圆形板21与pfa管材本体10之间设有弹性板51,弹性板51的材料设置为弹簧钢,弹性板51通过第三连接组件可拆卸连接在半圆形板21和pfa管材本体10之间。
59.第三连接组件包括:第一连接块61、第一凹槽62、第二连接块63、第二凹槽64;
60.第一连接块61固定安装在半圆形板21的内表面上,第一凹槽62开设在第一连接块61的内壁上,弹性板51的一端插在第一凹槽62中,并通过螺丝进行固定,第一凹槽62的形状与弹性板51的一端形状相匹配,第二连接块63固定安装在pfa管材本体10的外表面上,第二凹槽64开设在第二连接块63的内壁上,弹性板51的另一端插在第二凹槽64中,并通过螺丝进行固定,第二凹槽64的形状与弹性板51的另一端形状相匹配。
61.密封组件包括:密封板71、第一密封圈72、第二密封圈73;
62.套筒的两端与pfa管材本体10之间均粘接有密封板71,密封板71与套筒的连接处设有第一密封圈72,密封板71与pfa管材本体10的连接处设有第二密封圈73。
63.工作原理:将pfa管材本体10埋于地下时,地面所产生的压力则会对半圆形板21进行挤压,当地面所产生的压力在对半圆形板21进行挤压时,弹性板51和半圆形板21则会发生形变,当弹性板51和半圆形板21发生形变时,则会对挤压的力进行吸收,以避免pfa管材本体10受到压力。
64.组装过程:使两组半圆形板21的相对端进行接触,接触后,通过第一螺丝32将连接板31固定在两组半圆形板21之间的连接处,以得到环形板,过后,将环形板套在pfa管材本体10上,并再通过螺丝将弹性板51的两端分别固定在第一凹槽62和第二凹槽64中,然后重复上述步骤,将另一组环形板固定在pfa管材本体10上,并使两组环形板相接触,当两组环形板相接触时,使第二螺丝45的一端经过通孔42螺纹连接在螺纹孔44中,以实现能够将两组环形板固定在一起,如此循环,以实现在pfa管材本体10的外表面上形成套筒,过后,在套筒的两端与pfa管材本体10之间分别粘接密封板71,以实现密封,避免泥土进入到套筒和pfa管材本体10之间的空间中。
65.虽然在上文中已经参考实施方式对本实用新型进行了描述,然而在不脱离本实用新型的范围的情况下,可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是,只要不存在结构冲突,本实用新型所披露的实施方式中的各项特征均可通过任意方式相互结合起来使用,在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此,本实用新型并不局限于文中公开的特定实施方式,而是包括落入权利要求的范围内的所有技术方案。
