1.本实用新型涉及滤芯技术领域，具体是一种可快速更换的除尘滤芯。


背景技术：

2.机器在生产过程中，当粉尘的产生影响正常的生产流程时，需要通过除尘装置及时的将产生的粉尘吸附收集，吸附收集的粉尘存放于滤芯上，当滤芯上的粉尘较多而无法继续有效的吸附粉尘后，则需要及时的更换滤芯。
3.现有的滤芯包括龙骨和滤袋，滤袋的外表面具有覆膜，滤袋的上端具有卡扣，还包括除尘箱，除尘箱的内部设置有放置板，放置板上开设有放置孔，滤袋的卡扣与放置孔卡合，然后在将龙骨使滤袋展开并保持形状，从而便于吸附粉尘。
4.但是，上述技术方案还存在以下缺陷，由于滤芯中的滤袋和龙骨是分离的，更换时，只需要更换滤芯中的滤袋即可，而采用上述方式在向放置孔内放置滤袋时，需要特别注意放置孔的边缘侧，以防止刮坏滤袋表面的覆膜，而现有的仅能通过工作人员自行注意，对覆膜的保护不到位，容易造成覆膜破损，影响除尘效果。


技术实现要素：

5.本实用新型的目的在于提供一种可快速更换的除尘滤芯，旨在解决现有技术中的滤芯中的滤袋和龙骨是分离的，更换时，只需要更换滤芯中的滤袋即可，而采用上述方式在向放置孔内放置滤袋时，需要特别注意放置孔的边缘侧，以防止刮坏滤袋表面的覆膜，而现有的仅能通过工作人员自行注意，对覆膜的保护不到位，容易造成覆膜破损，影响除尘效果的问题。
6.为实现上述目的，本实用新型采用如下技术方案：所述可快速更换的除尘滤芯，包括滤袋、龙骨以及开设有放置孔的放置板，所述龙骨位于滤袋的内部，还包括用于压缩滤袋体积的收纳部，所述收纳部的上端位于放置孔的上方并与放置孔卡接，所述滤袋的上端外表面设置有收纳槽，压缩后的滤袋位于收纳槽的内部，所述收纳槽可放置在放置孔的内部。
7.优选的，所述收纳部包括环形卡板，所述滤袋的底部设置有固定柱，所述滤袋的侧壁设置有限位环，所述限位环在滤袋侧壁的水平和竖直方向上均匀间隔设置，还包括拉绳，所述拉绳的一端与换型卡板的下端面固定连接，所述拉绳设置有多组，所述拉绳的另一端依次穿过纵向设置的限位环后，并与固定柱固定连接。
8.优选的，所述环形卡板的外径大于放置孔的内径。
9.优选的，所述环形卡板的垂直投影完全覆盖滤袋内壁上限位环的垂直投影。
10.优选的，所述滤袋完全伸展时，所述滤袋的上端面与环形卡板的下表面抵接。
11.优选的，所述收纳槽的上端外径大于放置孔的内径，所述收纳槽的下端外径小于放置孔的内径。
12.优选的，所述收纳槽的下表面设置成弧形面。
13.本实用新型的有益效果是：
14.该种可快速更换的除尘滤芯，通过设置的收纳部，便于将滤袋折叠并收纳到收纳槽的内部，然后将收纳槽放置到放置孔内，接着通过龙骨将滤袋撑开延展即可，滤袋不会与放置孔的侧壁接触，能够有效的放置滤袋表面的覆膜被划伤。
附图说明

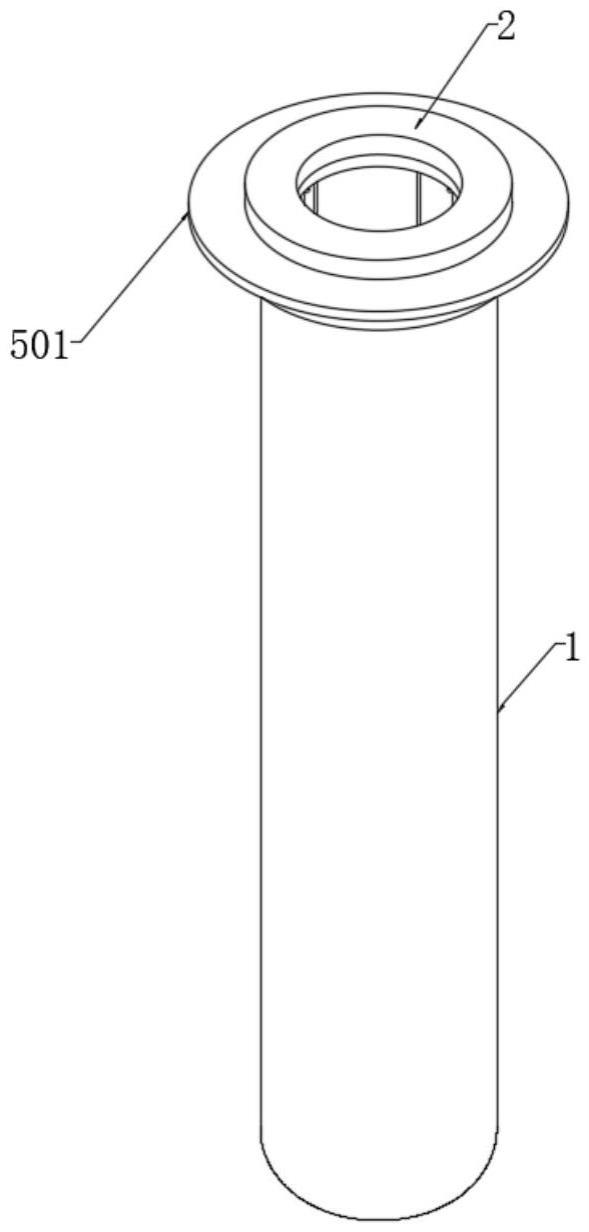

15.图1是本实用新型的具体实施例的结构示意图。
16.图2是本实用新型的具体实施例龙骨的结构示意图。
17.图3是本实用新型的具体实施例拉绳的结构示意图。
18.图4是本实用新型的具体实施例的滤袋剖视图。
19.图5是本实用新型的具体实施例收纳部的结构示意图。
20.图6是本实用新型的具体实施例固定柱的结构示意图。
21.图7是本实用新型的具体实施例放置板的结构示意图。
22.图中：1、滤袋；2、龙骨；3、放置板；4、放置孔；5、收纳部；501、环形卡板；502、固定柱；503、限位环；504、拉绳；6、收纳槽。
具体实施方式
23.下面结合附图对本实用新型的具体实施方式作进一步的说明。
24.如图1-7所示，一种可快速更换的除尘滤芯，包括滤袋1、龙骨2以及开设有放置孔4的放置板3，所述龙骨2位于滤袋1的内部，还包括用于压缩滤袋1体积的收纳部5，所述收纳部5的上端位于放置孔4的上方并与放置孔4卡接，所述滤袋1的上端外表面设置有收纳槽6，压缩后的滤袋1位于收纳槽6的内部，所述收纳槽6可放置在放置孔4的内部。
25.在本具体实施例中，收纳槽6能够卡在放置板3的放置孔4内，收纳槽6能够使滤袋1的上端开口保持开口，通过设置的收纳部5，便于将滤袋1折叠并收纳到收纳槽6的内部，然后将收纳槽6放置到放置孔4内，接着通过龙骨2将滤袋1撑开延展即可，滤袋1不会与放置孔4的侧壁接触，能够有效的放置滤袋1表面的覆膜被划伤。
26.本实用新型的另一具体实施例中，所述收纳部5包括环形卡板501，所述滤袋1的底部设置有固定柱502，所述滤袋1的侧壁设置有限位环503，所述限位环503在滤袋1侧壁的水平和竖直方向上均匀间隔设置，还包括拉绳504，所述拉绳504的一端与换型卡板的下端面固定连接，所述拉绳504设置有多组，所述拉绳504的另一端依次穿过纵向设置的限位环503后，并与固定柱502固定连接，通过环形卡板501拉动所有的拉绳504向上移动，拉绳504通过与限位环503的配合，实现滤袋1的折叠，折叠后的滤袋1位于收纳槽6内，然后将收纳槽6放入到放置孔4内，并将环形卡板501放置到收纳槽6上，然后将龙骨2通过滤袋1恢复到伸展的状态。
27.进一步的，所述环形卡板501的外径大于放置孔4的内径。
28.进一步的，所述环形卡板501的垂直投影完全覆盖滤袋1内壁上限位环503的垂直投影，在将龙骨2放入到滤袋1内时，防止龙骨2直接与限位环503接触，有利于龙骨2的顺利安装。
29.进一步的，所述滤袋1完全伸展时，所述滤袋1的上端面与环形卡板501的下表面抵接，防止滤袋1与环形卡板501之间存在缝隙而导致粉尘从缝隙之间漏出。
30.进一步的，所述收纳槽6的上端外径大于放置孔4的内径，所述收纳槽6的下端外径小于放置孔4的内径，便于将收纳槽6放置到放置孔4内时，收纳槽6不会穿过放置孔4，有利于进一步的安装龙骨2。
31.进一步的，所述收纳槽6的下表面设置成弧形面，在收纳滤袋1时，保护滤袋1外表面的覆膜，防止收纳槽6的下侧刮伤滤袋1外表面的覆膜。
32.在本实用新型的描述中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
33.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
34.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
