1.本实用新型涉及培养箱领域，具体是一种冷敷贴用恒温恒湿培养箱。


背景技术：

2.冷敷贴一般由背衬层、凝胶层、防粘层，如果长时间保存在温度较高且较为干燥的地方，其内部的水分就可能会被蒸发掉一部分，导致使用效果变差，因此一般都是放置在恒温恒湿培养箱进行长期保存。
3.传统的恒温恒湿培养箱一般由装置本体、加湿装置、通风装置和隔板等组成，通过加湿装置和通风装置的共同作用下，使得装置内部的空间能够始终处于恒温恒湿的状态，其中的加湿装置一般设置在培育箱的外侧上。
4.传统的恒温恒湿培养箱中的加湿装置通过连接软管，将经过加湿的空气送入装置内部中，在长时间的加湿过程中，培养箱内部的湿空气难免会有一些水珠发生凝结，顺着内壁汇集在装置的内部；因此，针对上述问题提出一种冷敷贴用恒温恒湿培养箱。


技术实现要素：

5.为了弥补现有技术的不足，传统的恒温恒湿培养箱中的加湿装置通过连接软管，将经过加湿的空气送入装置内部中，在长时间的加湿过程中，培养箱内部的湿空气难免会有一些水珠发生凝结，顺着内壁汇集在装置的内部的问题，本实用新型提出一种冷敷贴用恒温恒湿培养箱。
6.本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种冷敷贴用恒温恒湿培养箱，包括培养箱本体，所述培养箱本体的前端转动连接有柜门，所述培养箱本体的左侧设置有加湿装置，所述培养箱本体的顶端上固定连接有风机；所述培养箱本体内壁的底端上固定连接有四组滑轨，所述滑轨上滑动连接有凹槽，所述凹槽开设在收集箱的底端上，所述收集箱的前端上固定连接有把手，所述把手上套设有橡胶套，所述把手不与柜门的后端接触。
7.优选的，所述收集箱的前端与抵块抵接，所述抵块固定连接在柜门的后端上，所述收集箱的后端与垫条抵接，所述垫条固定连接在培养箱本体的内壁上，所述垫条和抵块皆为橡胶材质。
8.优选的，所述培养箱本体的内壁上开设有五组通风口，所述通风口与外界连通，所述通风口的后端设置有过滤板。
9.优选的，所述过滤板的顶端和底端上皆固定连接有滑块，所述滑块滑动连接在滑槽中，所述滑槽开设在固定槽内壁的顶端和底端上。
10.优选的，所述固定槽开设在培养箱本体的后端上，所述过滤板上开设有卡槽。
11.优选的，所述加湿装置的底端固定在支撑架上，所述支撑架的底端螺纹连接有螺丝，所述加湿装置的顶端上固定连接有连接软管，所述连接软管插设在培养箱本体的内部中。
12.本实用新型的有益之处在于：
13.1.本实用新型通过收集箱的结构设计，在培养箱本体内部长时间进行加湿的过程中，培养箱本体内部的空气难免会有水珠凝结，凝结的水珠沿培养箱本体的内壁流到收集箱中，通过收集箱统一进行收集，解决了传统的恒温恒湿培养箱中的加湿装置通过连接软管，将经过加湿的空气送入装置内部中，在长时间的加湿过程中，培养箱内部的湿空气难免会有一些水珠发生凝结，顺着内壁汇集在装置的内部的问题；
14.2.本实用新型通过过滤板，实现了对培养箱本体内部的通风口进行防护的作用，当外界的空气在风机的作用下，通过通风口进入到培养箱本体内部的过程中，会首先被过滤板进行过滤，从而避免有较大的灰尘或颗粒进入到培养箱本体的内部中。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

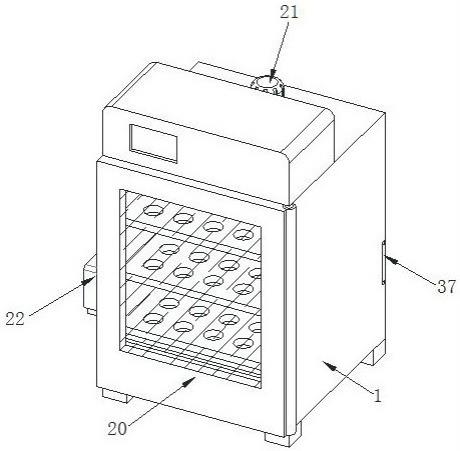

16.图1为本实用新型的立体结构示意图；
17.图2为本实用新型的后视结构示意图；
18.图3为本实用新型的过滤板的结构示意图；
19.图4为本实用新型的收集箱的结构示意图；
20.图5为本实用新型的支撑架的结构示意图。
21.图中：1、培养箱本体；20、柜门；21、风机；22、加湿装置；23、连接软管；24、收集箱；25、凹槽；26、滑轨；27、把手；28、橡胶套；29、垫条；30、抵块；31、通风口；34、固定槽；35、滑槽；36、滑块；37、过滤板；38、卡槽；39、支撑架；40、螺丝。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
23.请参阅图1－图5所示，一种冷敷贴用恒温恒湿培养箱，包括培养箱本体1，所述培养箱本体1的前端转动连接有柜门20，所述培养箱本体1的左侧设置有加湿装置22，所述培养箱本体1的顶端上固定连接有风机21；所述培养箱本体1内壁的底端上固定连接有四组滑轨26，所述滑轨26上滑动连接有凹槽25，所述凹槽25开设在收集箱24的底端上，所述收集箱24的前端上固定连接有把手27，所述把手27上套设有橡胶套28，所述把手27不与柜门20的后端接触；
24.工作时，传统的恒温恒湿培养箱中的加湿装置通过连接软管，将经过加湿的空气送入装置内部中，在长时间的加湿过程中，培养箱内部的湿空气难免会有一些水珠发生凝结，顺着内壁汇集在装置的内部，通过收集箱24的结构设计，在培养箱本体1内部长时间进行加湿的过程中，培养箱本体1内部的空气难免会有水珠凝结，凝结的水珠沿培养箱本体1
的内壁流到收集箱24中，通过收集箱24统一进行收集，当培养箱本体1上的加湿装置22长时间对培养箱本体1的内部进行加湿时，培养箱本体1内部凝结的水珠会沿培养箱本体1的内壁在培养箱本体1的底端汇聚，此时通过收集箱24进行收集，在收集箱24的底端上开设有凹槽25，通过凹槽25在滑轨26上的滑动，以便于对收集箱24进行取出，同时在收集箱24的前端上还固定连接有把手27，把手27上套设有橡胶套28，以便于通过拉动把手27将收集箱24从培养箱本体1的内部中取出，其中把手27的前端不与柜门20的后端接触，避免发生抵接。
25.进一步的，所述收集箱24的前端与抵块30抵接，所述抵块30固定连接在柜门20的后端上，所述收集箱24的后端与垫条29抵接，所述垫条29固定连接在培养箱本体1的内壁上，所述垫条29和抵块30皆为橡胶材质；
26.工作时，通过抵块30与收集箱24之间的抵接，在将柜门20关闭的同时，也能对收集箱24的进行固定，避免收集箱24在培养箱本体1的内部发生移动，同时在培养箱本体1的内壁上还固定连接有垫条29，垫条29与收集箱24的后端相抵接，且垫条29和抵块30都为橡胶材质。
27.进一步的，所述培养箱本体1的内壁上开设有五组通风口31，所述通风口31与外界连通，所述通风口31的后端设置有过滤板37；
28.工作时，通过过滤板37，实现了对培养箱本体1内部的通风口31进行防护的作用，当外界的空气在风机21的作用下，通过通风口31进入到培养箱本体1内部的过程中，会首先被过滤板37进行过滤，从而避免有较大的灰尘或颗粒进入到培养箱本体1的内部中，培养箱本体1的内部开设有五组通风口31，通过通风口31与设置在培养箱本体1内壁顶端上的风机形成上下风道循环，同时通过过滤板37对空气中的灰尘进行过滤。
29.进一步的，所述过滤板37的顶端和底端上皆固定连接有滑块36，所述滑块36滑动连接在滑槽35中，所述滑槽35开设在固定槽34内壁的顶端和底端上；
30.工作时，通过过滤板37上固定连接的滑块36与滑槽35之间的滑动，实现了便于将过滤板37取下进行更换或者清洗，同时还能对过滤板37在竖直方向上进行固定。
31.进一步的，所述固定槽34开设在培养箱本体1的后端上，所述过滤板37上开设有卡槽38；
32.工作时，固定槽34开设在培养箱本体1的后端上，且固定槽34与通风口31相连通，在过滤板37上还开设有卡槽38，通过卡槽38以便于将滑动连接在固定槽34中的过滤板37扣出。
33.进一步的，所述加湿装置22的底端固定在支撑架39上，所述支撑架39的底端螺纹连接有螺丝40，所述加湿装置22的顶端上固定连接有连接软管23，所述连接软管23插设在培养箱本体1的内部中；
34.工作时，加湿装置22的底端固定在支撑架39上，通过支撑架39对加湿装置22进行支撑固定，支撑架39的底端则通过螺丝40固定在培养箱本体1的上，加湿的空气从加湿装置22的内部，沿着连接软管23进入到培养箱本体1的内部中。
35.工作原理：传统的恒温恒湿培养箱中的加湿装置通过连接软管，将经过加湿的空气送入装置内部中，在长时间的加湿过程中，培养箱内部的湿空气难免会有一些水珠发生凝结，顺着内壁汇集在装置的内部，通过收集箱24的结构设计，在培养箱本体1内部长时间进行加湿的过程中，培养箱本体1内部的空气难免会有水珠凝结，凝结的水珠沿培养箱本体
1的内壁流到收集箱24中，通过收集箱24统一进行收集，当培养箱本体1上的加湿装置22长时间对培养箱本体1的内部进行加湿时，培养箱本体1内部凝结的水珠会沿培养箱本体1的内壁在培养箱本体1的底端汇聚，此时通过收集箱24进行收集，在收集箱24的底端上开设有凹槽25，通过凹槽25在滑轨26上的滑动，以便于对收集箱24进行取出，同时在收集箱24的前端上还固定连接有把手27，把手27上套设有橡胶套28，以便于通过拉动把手27将收集箱24从培养箱本体1的内部中取出，其中把手27的前端不与柜门20的后端接触，避免发生抵接。
36.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
