1.本实用新型涉及漩涡混合技术领域，尤其涉及一种多管混漩涡混合装置。


背景技术：

2.多管漩涡混合器是一种将振荡和涡旋巧妙结合的实验室仪器，适用于多样品漩涡振荡操作，使实验更加方便，快捷，目前的多管漩涡混合器在使用时，大多都是人们扶住试管，因此容易降低了人们的工作效率，同时还增加了人力，因此针对以上不出，提出了一种多管混漩涡混合装置。


技术实现要素：

3.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种多管混漩涡混合装置。
4.为了实现上述目的，本实用新型采用了如下技术方案：一种多管混漩涡混合装置，包括箱体，所述箱体的底部内壁固定连接有振动电机，所述振动电机的驱动端固定连接有底板，所述箱体的两侧内壁均固定连接有支撑柱，两个所述支撑柱的内部均设置有内部槽，所述内部槽的内壁设置有多个弹簧，所述底板的顶部固定连接有多孔海绵垫，所述底板的顶部后侧固定连接有气缸，所述气缸的驱动端固定连接有滑动板，所述滑动板的前侧固定连接有多个滑动杆，所述滑动杆的外部滑动连接有固定块，所述固定块的两侧均固定连接有连接块，两个所述连接块的前侧均转动连接有连接架，所述连接架的内部设置有连接槽，所述连接槽的中部固定连接有固定杆，所述滑动杆的另一端固定连接有固定板，所述固定板的两端均转动连接有连接板，所述连接架的另一端固定连接有夹具。
5.作为上述技术方案的进一步描述：
6.所述固定块的底部固定连接在底板的顶部。
7.作为上述技术方案的进一步描述：
8.所述弹簧的一端固定连接在支撑柱的内壁，所述弹簧的另一端固定连接在底板的两侧。
9.作为上述技术方案的进一步描述：
10.所述滑动板的底部滑动连接在底板的顶部。
11.作为上述技术方案的进一步描述：
12.所述连接板的另一端转动连接在固定杆外部，所述连接板的另一端与连接槽的内壁相接触。
13.作为上述技术方案的进一步描述：
14.所述底板的底部两侧与内部槽的底部内壁相接触。
15.作为上述技术方案的进一步描述：
16.所述箱体的底部四个角均设置有支撑腿，所述支撑腿的底部设置有防滑垫。
17.本实用新型具有如下有益效果：
18.本实用新型中，通过气缸、滑动板、滑动杆、固定块、连接块、连接架、连接槽、固定杆、固定板、连接板、夹具的相互配合下，实现了气缸带动了夹具的夹持，继而减少了人力扶持试管，提高了工作效率，防止了试管晃动过于剧烈导致易破损的现象。
附图说明

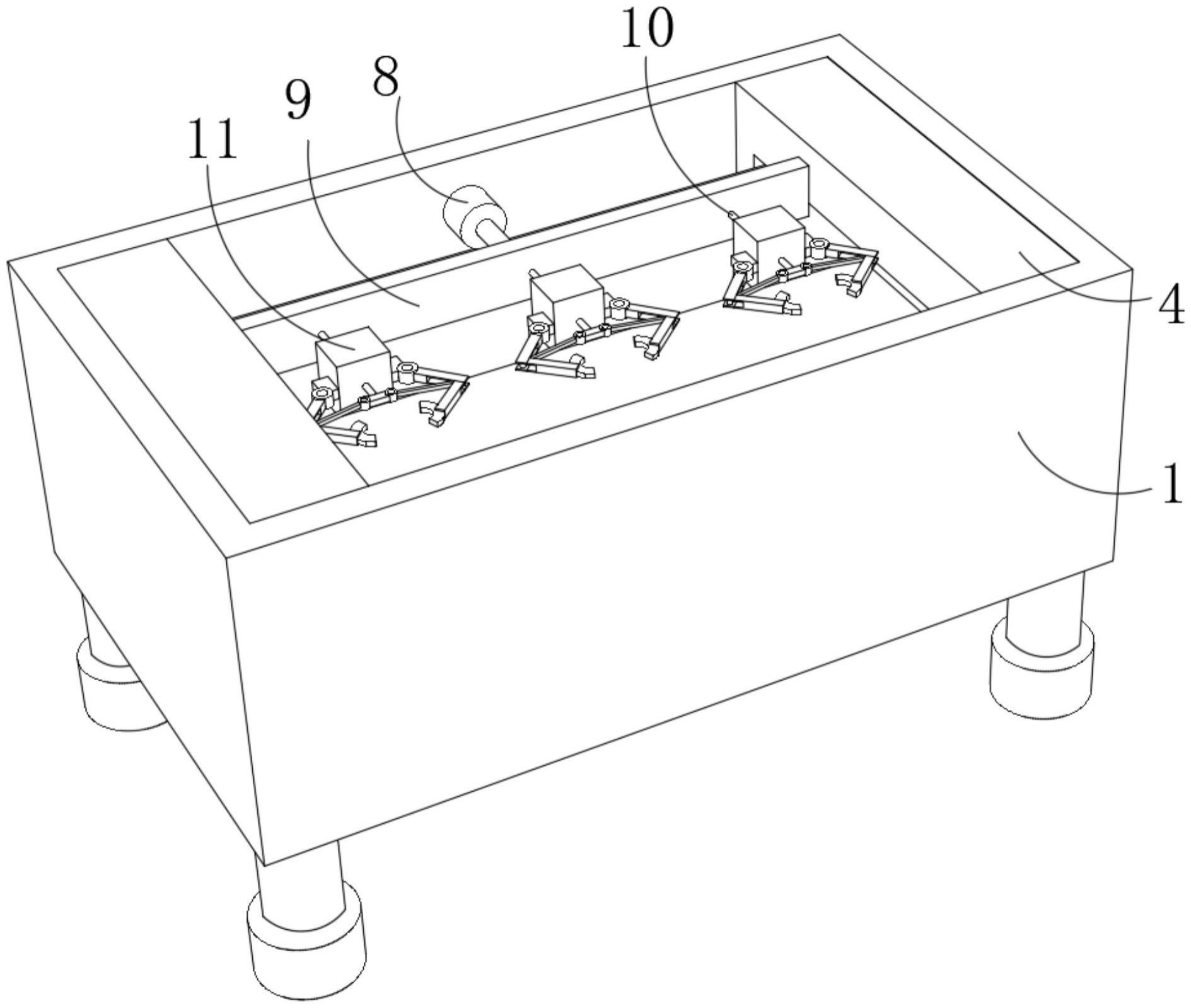

19.图1为本实用新型提出的一种多管混漩涡混合装置的立体图；
20.图2为本实用新型提出的一种多管混漩涡混合装置的箱体内部结构示意图；
21.图3为本实用新型提出的一种多管混漩涡混合装置的夹具结构示意图。
22.图例说明：
23.1、箱体；2、振动电机；3、底板；4、支撑柱；5、内部槽；6、弹簧；7、多孔海绵垫；8、气缸；9、滑动板；10、滑动杆；11、固定块；12、连接块；13、连接架；14、连接槽；15、固定杆；16、固定板；17、连接板；18、夹具。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.参照图1-3，本实用新型提供的一种实施例：一种多管混漩涡混合装置，包括箱体1，箱体1的底部内壁固定连接有振动电机2，通过人们启动振动电机2，振动电机2的驱动端固定连接有底板3，实现了振动电机2带动了底板3的运动，箱体1的两侧内壁均固定连接有支撑柱4，两个支撑柱4的内部均设置有内部槽5，内部槽5的内壁设置有多个弹簧6，通过底板3带动了弹簧6的运动，通过弹簧6实现了底板3的持续晃动，继而实现了试管的持续晃动，底板3的顶部固定连接有多孔海绵垫7，通过人们把试管放入底板3上的多孔海绵垫7内，底板3的顶部后侧固定连接有气缸8，启动气缸8，气缸8的驱动端固定连接有滑动板9，达到了气缸8带动了滑动板9的滑动，滑动板9的前侧固定连接有多个滑动杆10，实现了滑动板9带动了滑动杆10的滑动，滑动杆10的外部滑动连接有固定块11，固定块11的两侧均固定连接有连接块12，两个连接块12的前侧均转动连接有连接架13，连接架13的内部设置有连接槽14，连接槽14的中部固定连接有固定杆15，滑动杆10的另一端固定连接有固定板16，达到了滑动杆10带动了固定板16的运动，固定板16的两端均转动连接有连接板17，继而实现了固定板16带动了连接板17的运动，通过连接板17带动了固定杆15的运动，实现了固定杆15带动了连接架13的运动，连接架13的另一端固定连接有夹具18，通过连接架13带动了夹具18的运动，实现了气缸8带动了夹具18的夹持，继而减少了人力扶持试管，提高了工作效率，防止了试管晃动过于剧烈导致易破损的现象，首先通过人们把试管放入底板3上的多孔海绵垫7内，再启动气缸8，通过气缸8带动了滑动板9的滑动，实现了滑动板9带动了滑动杆10的滑动，达到了滑动杆10带动了固定板16的运动，继而实现了固定板16带动了连接板17的运动，通过连接板17带动了固定杆15的运动，实现了固定杆15带动了连接架13的运动，通过人们启动振动电机2，实现了振动电机2带动了底板3的运动，通过底板3带动了弹簧6的运动，继而实现了试管在夹具18内的持续晃动，通过连接架13带动了夹具18的运动，实现了气缸8
带动了夹具18的夹持，继而减少了人力扶持试管，提高了工作效率，防止了试管晃动过于剧烈导致易破损的现象。
26.固定块11的底部固定连接在底板3的顶部，弹簧6的一端固定连接在支撑柱4的内壁，通过相接触的地方提高了底板3的支撑力，弹簧6的另一端固定连接在底板3的两侧，通过弹簧6实现了底板3的持续晃动，滑动板9的底部滑动连接在底板3的顶部，使滑动板9在底板3的上面进行滑动，连接板17的另一端转动连接在固定杆15外部，实现了固定杆15带动了连接架13的运动，使连接板17带动了固定杆15的运动，连接板17的另一端与连接槽14的内壁相接触，使连接板17运动在连接槽14的内壁，防止了连接板17运动时限位，底板3的底部两侧与内部槽5的底部内壁相接触，通过相接触的地方提高了底板3的支撑力，箱体1的底部四个角均设置有支撑腿，支撑腿的底部设置有防滑垫，防止了整体装置在工作时可能会晃动。
27.工作原理：首先通过人们把试管放入底板3上的多孔海绵垫7内，再启动气缸8，通过气缸8带动了滑动板9的滑动，实现了滑动板9带动了滑动杆10的滑动，达到了滑动杆10带动了固定板16的运动，继而实现了固定板16带动了连接板17的运动，通过连接板17带动了固定杆15的运动，实现了固定杆15带动了连接架13的运动，通过连接架13带动了夹具18的运动，实现了气缸8带动了夹具18的夹持，继而减少了人力扶持试管，提高了工作效率，防止了试管晃动过于剧烈导致易破损的现象。
28.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
