1.本实用新型涉及一种中药提取技术领域，尤其涉及一种高效中药提取装置。


背景技术：

2.随着现今医学的发展，中药在现代医学领域运用的越来越广泛。中医药相比于西药有其独特的作用机理，其功能是很多西药无法达到的。中医药不但对于人类，而且对动物疾病的治疗作用也是非常重要的，主要在对动物免疫功能和动物微循环具有多方面的影响。动物使用中医药是防制动物疫病的主要手段之一，也是保障人与动物健康的必要条件。随着日益增加的需求，中药提取装置的需要量也开始日益增加，现有中药提取装置对药渣中的药液收集无处理能力，造成了不必要的浪费，同时现有的中药提取装置中的中药基本沉在底部，无法与水充分混合，使得大部分药物无法充分溶于水中，造成提取效率的低下。


技术实现要素：

3.本实用新型的目的在于提供一种操作简单、高效提取中药的高效中药提取装置。
4.本实用新型是通过如下措施实现的：
5.一种高效中药提取装置，其特征在于，包括底座和设置在所述底座上的煮药机构；
6.所述煮药机构包括煮药罐，所述煮药罐内设置有药材架；
7.所述煮药罐包括上端面设置为开口的桶体，所述桶体上侧设置有进水管，所述进水管的自由端设置有加水槽，所述桶体下侧设置有出液管，煮好的药通过所述出液管流出，所述出液管上设置有球阀开关，可以控制药液的流出或关闭，所述出液管下方的所述底座上设置有相配合的过滤机构。
8.本实用新型的具体特点还有：
9.所述药材架包括与所述煮药罐配合的桶盖，穿过所述桶盖设置有伸入到所述煮药罐内的转轴，所述转轴外围设置有若干层支撑架，多层所述支撑架的设置可以使得中药材避免挤压在一起，使得中药材能与水充分混合；
10.所述支撑架包括圆环架和三个支撑板，三个所述支撑板设置在所述转轴外侧面上并沿圆周均布，所述圆环架设置在三个所述支撑板的自由端，三个所述支撑板上均设置有隔板，相邻两侧所述隔板、相邻两侧所述隔板之间的所述圆环架以及所述支撑板共同围成放置台，所述放置台上设置有药材盒。
11.所述药材盒为与所述放置台形状配合的三角形盒体，所述药材盒的上端面设置为开口，所述药材盒的底面以及三个侧面上均设置有若干通孔一，所述药材盒内放置药材；
12.所述放置台外侧的所述圆环架上设置有弧形卡板，相应的所述药材盒的底面上设置有相配合的弧形卡槽，所述弧形卡板设置在所述弧形卡槽内，这样的结构使得所述药材盒能更牢固的放置在所述放置台上。
13.所述煮药罐内设置有与若干所述支撑架配合的隔离桶，所述隔离桶的上端外侧面设置有连接板，所述连接板的自由端设置在所述煮药罐的内侧面上，所述隔离桶的侧面和
底面均设置有若干通孔二，所述隔离桶可以起到保护所述药材盒的作用，防止在所述药材盒转动甩干时位置的移动。
14.所述桶盖的外侧面上通过支架设置有电机，所述转轴的远离所述支撑架的一端穿出所述桶盖后设置在所述电机的输出端上，所述电机可以带动支撑架和所述药材盒转动，通过离心力的作用可以将存在药渣上的药液甩到所述煮药罐的内壁上，从而达到提取药渣上药液的目的。
15.所述煮药罐两侧的所述底座上均设置有电动伸缩杆，两侧所述电动伸缩杆的自由端设置在所述桶盖上，通过所述电动伸缩杆可以将所述药材架，便于取放所述药材盒。
16.所述底座包括平板，所述平板上表面设置有所述煮药机构，所述平板下表面设置有若干支撑腿；
17.所述过滤机构包括设置在所述平板侧面上的伸缩杆，所述伸缩杆包括设置在所述平板上的矩形管，所述矩形管内滑动设置有矩形杆，所述伸缩杆的自由端设置有上下底面均设置为开口的矩形盒一，所述矩形盒一内设置有滤网机构；
18.所述滤网机构包括与所述矩形盒一配合的矩形盒二，所述矩形盒二的底面为设置有若干过滤孔的滤网，所述矩形盒二的上端面设置为开口，所述矩形盒二的两侧侧边上设置有立板，两侧所述立板的上端面均设置有耳板，两侧所述耳板卡在所述矩形盒一两侧侧边上，所述过滤机构下方放置集药箱，药液从所述出液管流出后落在所述过滤机构内，经过所述滤网的过滤再落入到集药箱内，通过所述耳板可以将所述滤网机构取出，倒掉落在所述滤网上的细药渣。
19.所述药材盒的弧形侧面上设置有内凹的腔体，所述腔体内的两侧侧面之间设置有提手杆，通过所述提手杆可以取拿所述药材盒。
20.所述煮药罐内部底面上设置有加热电阻丝，通过外接电源可以实现对所述煮药罐内水的加热，进而实现煮药，所述煮药罐外部还设置有与所述加热电阻丝相关的温控开关及相关温度传感器等控制系统。
21.工作原理：使用时，首先通过所述电动伸缩杆使得所述药材架升起，之后取下若干所述药材盒，向内部加入中药材，之后下降所述电动伸缩杆，直到所述桶盖盖严所述煮药罐的罐口，之后通过所述加水槽向所述煮药罐内加水，之后通过所述加热电阻丝进行加热煮药，煮药完成后通过所述出液管和所述过滤机构收集药液，之后再启动所述电机，使得所述药材盒转动，通过离心力的作用收集药渣上的药液，药渣上的药液被甩到所述煮药罐的内壁上后再通过所述出液管流出，最后升出所述药材架，取走所述药材盒内的药渣并对整个装置进行清洗。
22.本实用新型的有益效果为：本装置结构简单，使用方便，有效处理了药渣中药液的收集问题，同时使得中药材能与水进行充分的混合，实现了对中药的高效率提取。
附图说明

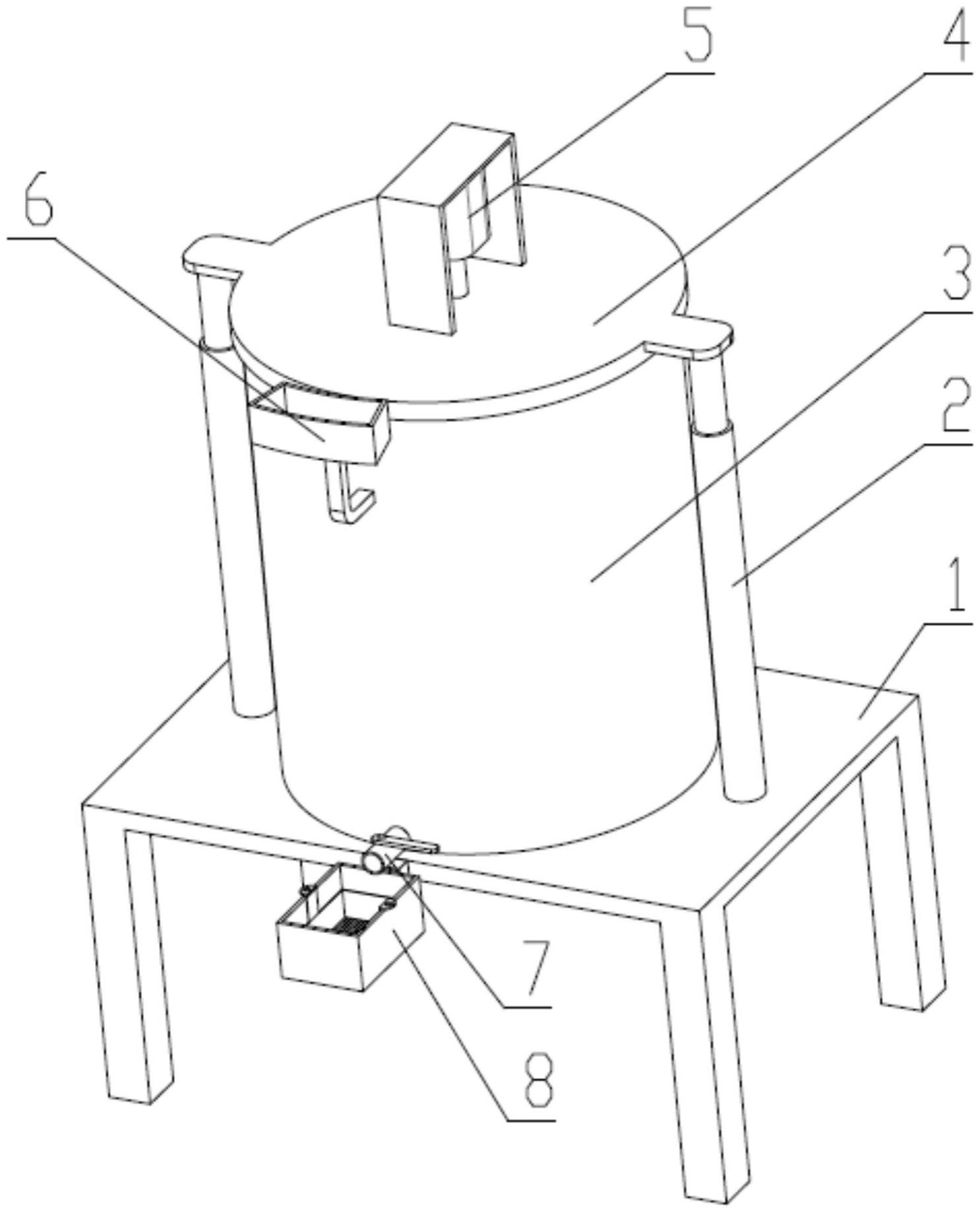

23.图1为本实用新型实施例的整体结构示意图。
24.图2为本实用新型实施例的药材架升起后以及煮药罐部分剖视的结构示意图。
25.图3为本实用新型实施例中药材架的部分结构示意图。
26.图4为图3中a的放大图。
27.图5为本实用新型实施例中药材盒的结构示意图。
28.图6为本实用新型实施例中滤网机构的结构示意图。
29.其中，附图标记为：1、底座；2、电动伸缩杆；3、煮药罐；4、桶盖；5、电机；6、加水槽；7、出液管；8、过滤机构；9、药材盒；10、隔离桶；11、加热电阻丝；12、转轴；13、隔板；14、支撑板；15、弧形卡板；16、圆环架；17、提手杆；18、耳板；19、立板；20、滤网。
具体实施方式
30.为能清楚说明本方案的技术特点，下面通过具体实施方式，对本方案进行阐述。
31.参见图1-6，一种高效中药提取装置，包括底座1和设置在底座1上的煮药机构；
32.煮药机构包括煮药罐3，煮药罐3内设置有药材架；
33.煮药罐3包括上端面设置为开口的桶体，桶体上侧设置有进水管，进水管的自由端设置有加水槽6，桶体下侧设置有出液管7，煮好的药通过出液管7流出，出液管7上设置有球阀开关，可以控制药液的流出或关闭，出液管7下方的底座1上设置有相配合的过滤机构8。
34.药材架包括与煮药罐3配合的桶盖4，穿过桶盖4设置有伸入到煮药罐3内的转轴12，转轴12外围设置有若干层支撑架，多层支撑架的设置可以使得中药材避免挤压在一起，使得中药材能与水充分混合；
35.支撑架包括圆环架16和三个支撑板14，三个支撑板14设置在转轴12外侧面上并沿圆周均布，圆环架16设置在三个支撑板14的自由端，三个支撑板14上均设置有隔板13，相邻两侧隔板13、相邻两侧隔板13之间的圆环架16以及支撑板14共同围成放置台，放置台上设置有药材盒9。
36.药材盒9为与放置台形状配合的三角形盒体，药材盒9的上端面设置为开口，药材盒9的底面以及三个侧面上均设置有若干通孔一，药材盒9内放置药材；
37.放置台外侧的圆环架16上设置有弧形卡板15，相应的药材盒9的底面上设置有相配合的弧形卡槽，弧形卡板15设置在弧形卡槽内，这样的结构使得药材盒9能更牢固的放置在放置台上。
38.煮药罐3内设置有与若干支撑架配合的隔离桶10，隔离桶10的上端外侧面设置有连接板，连接板的自由端设置在煮药罐3的内侧面上，隔离桶10的侧面和底面均设置有若干通孔二，隔离桶10可以起到保护药材盒9的作用，防止在药材盒9转动甩干时位置的移动。
39.桶盖4的外侧面上通过支架设置有电机5，转轴12的远离支撑架的一端穿出桶盖4后设置在电机5的输出端上，电机5可以带动支撑架和药材盒9转动，通过离心力的作用可以将存在药渣上的药液甩到煮药罐3的内壁上，从而达到提取药渣上药液的目的。
40.煮药罐3两侧的底座1上均设置有电动伸缩杆2，两侧电动伸缩杆2的自由端设置在桶盖4上，通过电动伸缩杆2可以将药材架，便于取放药材盒9。
41.底座1包括平板，平板上表面设置有煮药机构，平板下表面设置有若干支撑腿；
42.过滤机构8包括设置在平板侧面上的伸缩杆，伸缩杆包括设置在平板上的矩形管，矩形管内滑动设置有矩形杆，伸缩杆的自由端设置有上下底面均设置为开口的矩形盒一，矩形盒一内设置有滤网机构；
43.滤网机构包括与矩形盒一配合的矩形盒二，矩形盒二的底面为设置有若干过滤孔的滤网20，矩形盒二的上端面设置为开口，矩形盒二的两侧侧边上设置有立板19，两侧立板
19的上端面均设置有耳板18，两侧耳板18卡在矩形盒一两侧侧边上，过滤机构8下方放置集药箱，药液从出液管7流出后落在过滤机构8内，经过滤网20的过滤再落入到集药箱内，通过耳板18可以将滤网机构取出，倒掉落在滤网20上的细药渣。
44.药材盒9的弧形侧面上设置有内凹的腔体，腔体内的两侧侧面之间设置有提手杆17，通过提手杆17可以取拿药材盒9。
45.煮药罐3内部底面上设置有加热电阻丝11，通过外接电源可以实现对煮药罐3内水的加热，进而实现煮药，煮药罐3外部还设置有与加热电阻丝11相关的温控开关及相关温度传感器等控制系统。
46.工作原理：使用时，首先通过电动伸缩杆2使得药材架升起，之后取下若干药材盒9，向内部加入中药材，之后下降电动伸缩杆2，直到桶盖4盖严煮药罐3的罐口，之后通过加水槽6向煮药罐3内加水，之后通过加热电阻丝11进行加热煮药，煮药完成后通过出液管7和过滤机构8收集药液，之后再启动电机5，使得药材盒9转动，通过离心力的作用收集药渣上的药液，药渣上的药液被甩到煮药罐3的内壁上后再通过出液管7流出，最后升出药材架，取走药材盒9内的药渣并对整个装置进行清洗。
47.本实用新型未经描述的技术特征可以通过或采用现有技术实现，在此不再赘述，当然，上述说明并非是对本实用新型的限制，本实用新型也并不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也应属于本实用新型的保护范围。
