1.本实用新型属于预涂膜制作领域，涉及一种预涂膜覆膜装置。


背景技术：

2.预涂膜是指预先将塑料薄膜上胶、复卷后，再与纸张印品复合的工艺，它先由预涂膜加工厂根据使用规格、幅面，将胶液涂布在薄膜上复卷后供使用厂家选择，而后再与印刷品进行复合。
3.预涂膜在生产过程中，需要涂胶装置进行覆膜，预涂膜在运动至涂胶部位之后，便可以进行涂胶，由于预涂膜的机体材料存在着弹性，预涂膜的材料在行进过程中，会存在着预涂膜与涂胶的刷轴不能紧密贴合，从而影响涂胶质量；而且胶液在涂抹在刷轴部位容易出现不均匀，也会影响涂胶质量。


技术实现要素：

4.鉴于现有技术中所存在的问题，本实用新型采用的技术方案是：包括底板，所述底板上方中部一端固定安装有n型架，所述n型架上部螺母连接有两组活动柱，两组所述活动柱下方固定安装有n型板，所述n型板内侧转动安装有涨紧轴，所述活动柱外侧中部安装有弹簧，所述弹簧位于n型架和n型板之间，所述底板上方中部固定安装有两组第一支撑板，所述第一支撑板内侧上部转动安装有刷轴和从动轴，所述刷轴和从动轴外侧均设置为软毛，具有弹性，能够相互挤压。
5.作为本实用新型的一种优选方案，所述底板下方固定安装有四组底座，所述底座通过焊接方式固定安装，其横截面设置为圆形，具有锥度。
6.作为本实用新型的一种优选方案，所述底板上方一端固定安装有两组第二支撑板，所述第二支撑板内侧转动安装有卷料轴，所述卷料轴两端分别通过螺栓安装在第二支撑板内侧上部的转盘处。
7.作为本实用新型的一种优选方案，所述卷料轴的一外端固定安装有从动齿，所述从动齿啮合安装有主动齿，所述主动齿固定安装于电机一的旋转轴，所述电机一通过固定台固定安装于底板上方，所述电机一外侧设置有散热流道，能够增大与空气接触面积，加快散热。
8.作为本实用新型的一种优选方案，所述底板上方中部固定安装有两组固定板，两组所述固定板内侧转动安装有两组展平轴，所述展平轴采用不锈钢材料制成，能够防止静电的产生。
9.作为本实用新型的一种优选方案，所述第一支撑板上方通过两组连接板固定安装有胶液箱，所述胶液箱内侧固定安装有多组加热棒，所述胶液箱下部设置有排液道，前方一组所述第一支撑板外侧上部固定安装有电机二，所述电机二的旋转轴固定安装于刷轴前端，所述电机二外侧设置有散热流道，能够增大与空气接触面积，加快散热。
10.作为本实用新型的一种优选方案，所述底板上方另一端固定安装有两组卡座，所
述卡座内侧设置有卡道，能够放置需要覆膜的预涂膜。
11.作为本实用新型的一种优选方案，所述卡座和第一支撑板之间有支撑条,两组所述支撑条之间上部转动安装有支撑轴，所述支撑轴选用不锈钢材料制成，外表光滑。
12.本实用新型的一种预涂膜覆膜装置有益效果：一种预涂膜覆膜装置中设置的涨紧轴能够与预涂膜接触，在弹簧的作用力下，将预涂膜的涨紧，使预涂膜的涂胶部位与刷轴贴紧，在涂胶的时候，能够做到均匀涂胶；
13.设置的从动轴能够与刷轴作用，将胶液均匀滚刷在刷轴表面，使刷轴在涂胶的时候，做到均匀涂抹，确保涂胶质量。
附图说明

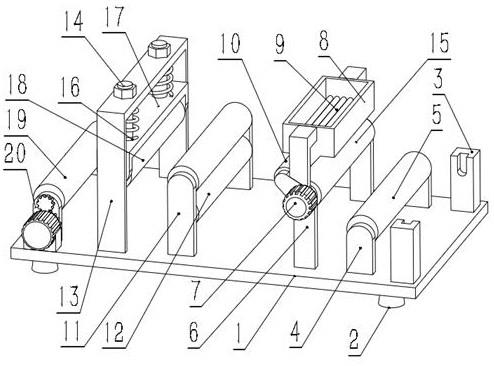

14.图1为本实用的一种预涂膜覆膜装置的整体结构图；
15.图2为本实用的一种预涂膜覆膜装置的卷料轴结构图；
16.图3为本实用的一种预涂膜覆膜装置的胶液箱结构图；
17.图中：1-底板、2-底座、3-卡座、4-支撑条、5-支撑轴、6-第一支撑板、7-电机二、8-胶液箱、9-加热棒、10-从动轴、11-固定板、12-展平轴、13-n型架、14-活动柱、15-刷轴、16-弹簧、17-n型板、18-涨紧轴、19-卷料轴、20-第二支撑板、21-从动齿、22-主动齿、23-电机一、24-固定台。
具体实施方式
18.如图1至图3所示，本实用新型公开了一种预涂膜覆膜装置，采用的技术方案是，包括底板1，底板1上方中部一端固定安装有n型架13，n型架13上部螺母连接有两组活动柱14，两组活动柱14下方固定安装有n型板17，n型板17内侧转动安装有涨紧轴18，活动柱14外侧中部安装有弹簧16，弹簧16位于n型架13和n型板17之间，底板1上方中部固定安装有两组第一支撑板6，第一支撑板6内侧上部转动安装有刷轴15和从动轴10，一种预涂膜覆膜装置中设置的涨紧轴18能够与预涂膜接触，在弹簧16的作用力下，将预涂膜的涨紧，使预涂膜的涂胶部位与刷轴15贴紧，在涂胶的时候，能够做到均匀涂胶；设置的从动轴10能够与刷轴15作用，将胶液均匀滚刷在刷轴15表面，使刷轴15在涂胶的时候，做到均匀涂抹，确保涂胶质量。
19.底板1下方固定安装有四组底座2，四组底座2用于支撑预涂膜覆膜装置，使预涂膜覆膜装置平稳放置。
20.底板1上方一端固定安装有两组第二支撑板20，第二支撑板20内侧转动安装有卷料轴19，通过卷料轴19的转动，能够将完成覆膜的预涂膜打成卷，进行不间断生产。
21.卷料轴19的一外端固定安装有从动齿21，从动齿21啮合安装有主动齿22，主动齿22固定安装于电机一23的旋转轴，电机一23通过固定台24固定安装于底板1上方，电机一23通过转动，能够将动力传递给卷料轴19，使其转动。
22.底板1上方中部固定安装有两组固定板11，两组固定板11内侧转动安装有两组展平轴12，两组展平轴12通过滚动，能够将完成覆膜的预涂膜挤压平整。
23.第一支撑板6上方通过两组连接板固定安装有胶液箱8，胶液箱8内侧固定安装有多组加热棒9，胶液箱8下部设置有排液道，前方一组第一支撑板6外侧上部固定安装有电机二7，电机二7的旋转轴固定安装于刷轴15前端，电机二7通过转动，能够使刷轴15转动，对预
涂膜完成覆膜。
24.底板1上方另一端固定安装有两组卡座3，两组卡座3用于放置需要覆膜的预涂膜基体材料。
25.卡座3和第一支撑板6之间有支撑条4,两组支撑条4之间上部转动安装有支撑轴5，所述支撑轴5用于支撑需要覆膜的预涂膜，将其引导进入覆膜区域。
26.本实用新型的一种预涂膜覆膜装置工作原理：一种预涂膜覆膜装置在使用的时候，将带有预涂膜原料的卷轴放置于卡座3处，预涂膜的另一端依次经过支撑轴5上方，刷轴15下方，两组展平轴12之间，涨紧轴18下方，利用她那黄16的弹力，涨紧轴18顶紧预涂膜，最后缠绕在卷料轴19外侧，启动加热棒9，使胶液箱8内的胶液加热，流向下方的刷轴15，启动电机二7转动，使刷轴15转动，从动轴10将刷轴15外侧涂抹均匀，刷轴15将预涂膜涂胶，涂胶后会快速冷却，启动电机一23转动，主动齿22转动，与从动齿21做啮合运动，使卷料轴19转动，带动预涂膜前进，进过展平轴12压平，进行不断生产。
27.上述虽然对本实用新型的具体实施例作了详细说明，但是本实用新型并不限于上述实施例，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下做出各种变化，而不具备创造性劳动的修改或变形仍在本实用新型的保护范围以内。


技术特征：
1.一种预涂膜覆膜装置，其特征在于：包括底板（1），所述底板（1）上方中部一端固定安装有n型架（13），所述n型架（13）上部螺母连接有两组活动柱（14），两组所述活动柱（14）下方固定安装有n型板（17），所述n型板（17）内侧转动安装有涨紧轴（18），所述活动柱（14）外侧中部安装有弹簧（16），所述弹簧（16）位于n型架（13）和n型板（17）之间，所述底板（1）上方中部固定安装有两组第一支撑板（6），所述第一支撑板（6）内侧上部转动安装有刷轴（15）和从动轴（10）。2.根据权利要求1所述的一种预涂膜覆膜装置，其特征在于：所述底板（1）下方固定安装有四组底座（2）。3.根据权利要求1所述的一种预涂膜覆膜装置，其特征在于：所述底板（1）上方一端固定安装有两组第二支撑板（20），所述第二支撑板（20）内侧转动安装有卷料轴（19）。4.根据权利要求3所述的一种预涂膜覆膜装置，其特征在于：所述卷料轴（19）的一外端固定安装有从动齿（21），所述从动齿（21）啮合安装有主动齿（22），所述主动齿（22）固定安装于电机一（23）的旋转轴，所述电机一（23）通过固定台（24）固定安装于底板（1）上方。5.根据权利要求1所述的一种预涂膜覆膜装置，其特征在于：所述底板（1）上方中部固定安装有两组固定板（11），两组所述固定板（11）内侧转动安装有两组展平轴（12）。6.根据权利要求1所述的一种预涂膜覆膜装置，其特征在于：所述第一支撑板（6）上方通过两组连接板固定安装有胶液箱（8），所述胶液箱（8）内侧固定安装有多组加热棒（9），所述胶液箱（8）下部设置有排液道，前方一组所述第一支撑板（6）外侧上部固定安装有电机二（7），所述电机二（7）的旋转轴固定安装于刷轴（15）前端。7.根据权利要求1所述的一种预涂膜覆膜装置，其特征在于：所述底板（1）上方另一端固定安装有两组卡座（3）。8.根据权利要求7所述的一种预涂膜覆膜装置，其特征在于：所述卡座（3）和第一支撑板（6）之间有支撑条（4）,两组所述支撑条（4）之间上部转动安装有支撑轴（5）。

技术总结
本实用新型公开一种预涂膜覆膜装置，采用的技术方案是，包括底板、底座、卡座、支撑条、支撑轴、第一支撑板、电机二、胶液箱、加热棒、从动轴、固定板、展平轴、n型架、活动柱、刷轴、弹簧、n型板、涨紧轴、卷料轴、第二支撑板、从动齿、主动齿、电机一和固定台。一种预涂膜覆膜装置中设置的涨紧轴能够与预涂膜接触，在弹簧的作用力下，将预涂膜的涨紧，使预涂膜的涂胶部位与刷轴贴紧，在涂胶的时候，能够做到均匀涂胶；设置的从动轴能够与刷轴作用，将胶液均匀滚刷在刷轴表面，使刷轴在涂胶的时候，做到均匀涂抹，确保涂胶质量。保涂胶质量。保涂胶质量。


技术研发人员：刘奇琛 林慕珊 陈泳
受保护的技术使用者：广东新纪源复合材料股份有限公司
技术研发日：2023.03.16
技术公布日：2023/10/27
