1.本实用新型是一种无蒸汽加热保温汤桶，属于保温汤桶技术领域。


背景技术：

2.在公司职工、学校、酒店等食堂经常使用到保温汤桶，这些保温汤桶通常用来保温大骨头汤、鸡汤、鱼汤等汤类。目前，传统的保温汤桶是用煤炉、燃气或电能直接对其进行加热。
3.中国专利号：cn209136204u，提及了一种无蒸汽保温汤桶，该装置能较好的对汤桶内汤类进行调节保温，有效的节约了能源，也减少了麻烦，提高了工作效率。并且，能合理提供清洁的加热保温条件，确保了汤类味道纯正，保障了汤类的质量品质，较好的满足了食用要求，但该装置使用局限性较高，必须与外界蒸汽管道连接在一起才能进行使用，其实用性有待提高，现在急需一种无蒸汽加热保温汤桶来解决上述出现的问题。


技术实现要素：

4.针对现有技术存在的不足，本实用新型目的是提供一种无蒸汽加热保温汤桶，以解决上述背景技术中提出的问题，本实用新型结构合理，实用性高，能够随时随地对汤类进行加热保温，从而便于人们的携带及使用，且具备良好市场竞争力，且结构合理，利于推广。
5.为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种无蒸汽加热保温汤桶，包括保温汤桶壳体、圆形底座、常温加热管以及不锈钢盛汤盆，所述保温汤桶壳体内部下端水平固定有导热环，所述不锈钢盛汤盆位于保温汤桶壳体内，且放置在导热环上端，所述圆形底座通过多个小型螺丝固定套在保温汤桶壳体下端，所述圆形底座上端设置有小型蓄电池，所述小型蓄电池上端水平设置有隔热板，所述隔热板上端边缘固定有限位环，所述限位环内部水平设置有常温加热管，所述圆形底座前端分别设置有圆形开关以及提示灯，所述圆形底座前端开设有充电槽口，所述圆形开关、提示灯以及充电槽口均通过导线与小型蓄电池进行电性连接，所述圆形底座上端边缘设置有锥形橡胶边。
6.进一步地，所述保温汤桶壳体前后端均固定有提拉带。
7.进一步地，所述保温汤桶壳体上端活动设置有保温汤桶盖。
8.进一步地，所述不锈钢盛汤盆上端旋合有内螺盖。
9.进一步地，所述限位环上端与导热环相贴。
10.本实用新型的有益效果：本实用新型的一种无蒸汽加热保温汤桶，因本实用新型添加了导热环、圆形底座、小型蓄电池、隔热板、限位环、常温加热管、圆形开关以及提示灯，经过我们的设计改进及实际使用表明，本装置实用性高，能够随时随地对汤类进行加热保温，从而便于人们的携带及使用，且具备良好市场竞争力，且结构合理，利于推广。
附图说明
11.通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特
征、目的和优点将会变得更明显：

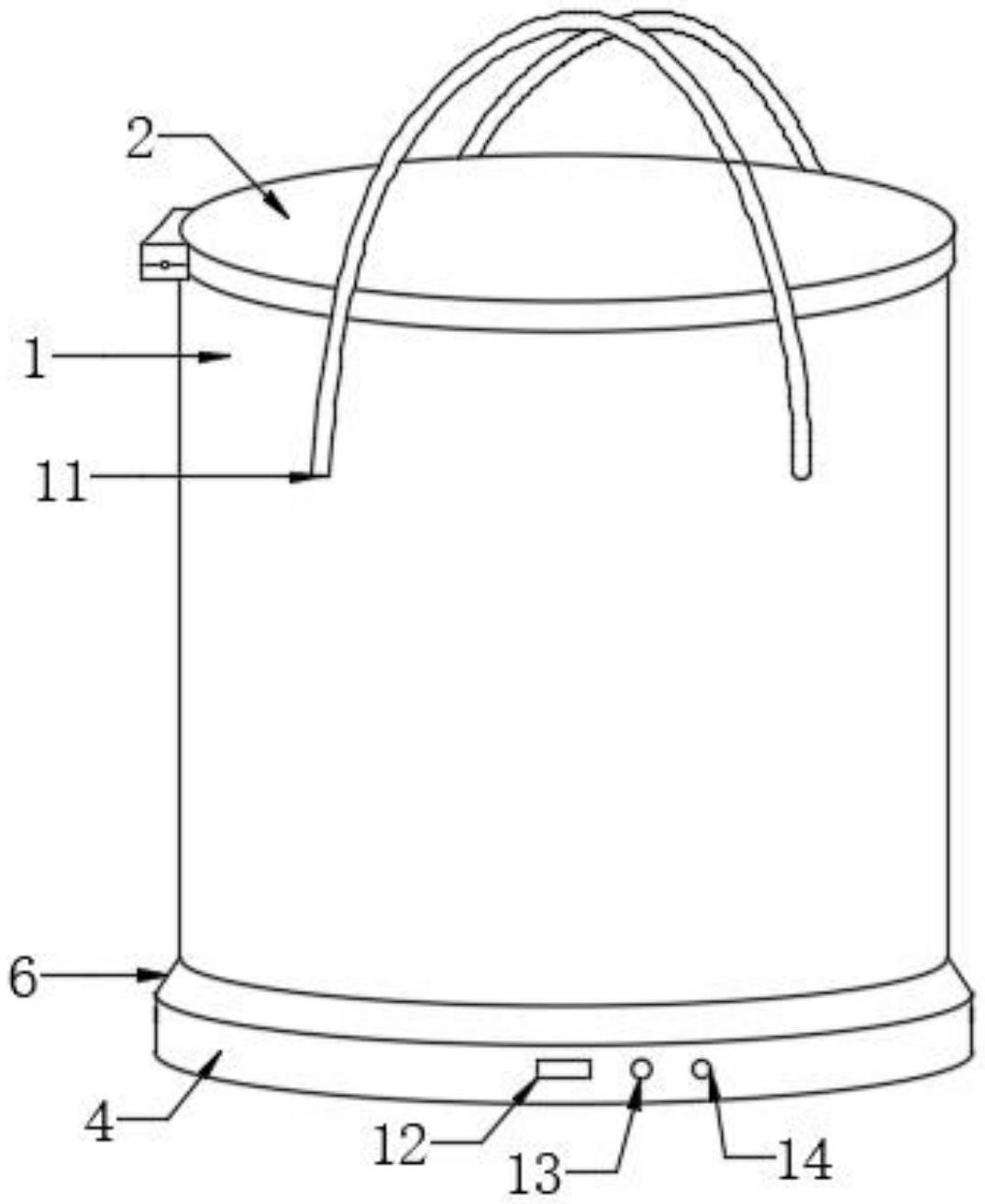

12.图1为本实用新型一种无蒸汽加热保温汤桶的整体结构立体示意图；
13.图2为本实用新型一种无蒸汽加热保温汤桶的剖面示意图；
14.图3为本实用新型一种无蒸汽加热保温汤桶的不锈钢盛汤盆立体示意图；
15.图中：1-保温汤桶壳体、2-保温汤桶盖、3-导热环、4-圆形底座、5-小型螺丝、6-锥形橡胶边、7-小型蓄电池、8-隔热板、9-限位环、10-常温加热管、11-提拉带、12-充电槽口、13-圆形开关、14-提示灯、15-不锈钢盛汤盆、16-内螺盖。
具体实施方式
16.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
17.请参阅图1-图3，本实用新型提供一种技术方案：一种无蒸汽加热保温汤桶，包括保温汤桶壳体1、圆形底座4、常温加热管10以及不锈钢盛汤盆15，保温汤桶壳体1内部下端水平固定有导热环3，不锈钢盛汤盆15位于保温汤桶壳体1内，且放置在导热环3上端，圆形底座4通过多个小型螺丝5固定套在保温汤桶壳体1下端，圆形底座4上端设置有小型蓄电池7，小型蓄电池7上端水平设置有隔热板8，隔热板上端边缘固定有限位环9，限位环9内部水平设置有常温加热管10，圆形底座4前端分别设置有圆形开关13以及提示灯14，圆形底座4前端开设有充电槽口12，圆形开关13、提示灯14以及充电槽口12均通过导线与小型蓄电池7进行电性连接，圆形底座4上端边缘设置有锥形橡胶边6，该设计解决了原有装置使用局限性较高，必须与外界蒸汽管道连接在一起才能进行使用，其实用性有待提高的问题。
18.作为本实用新型的第一个实施例：保温汤桶壳体1前后端均固定有提拉带11，通过添加的提拉带11，便于工作人员提拉携带本装置，保温汤桶壳体1上端活动设置有保温汤桶盖2，通过添加的保温汤桶盖2，能防止保温汤桶壳体1内部热量轻易散出。
19.不锈钢盛汤盆15上端旋合有内螺盖16，添加的不锈钢盛汤盆15与内螺盖16便于对大骨头汤、鸡汤、鱼汤等汤类进行保温，限位环9上端与导热环3相贴，添加的导热环3方便不锈钢盛汤盆15的搭放。
20.作为本实用新型的第二个实施例：当需要使用本装置时，将汤类放置在不锈钢盛汤盆15内，接着将内螺盖16旋合在不锈钢盛汤盆15上端，然后将不锈钢盛汤盆15放置在保温汤桶壳体1内，并使其下端搭放在导热环3上，接着将保温汤桶盖2合上，点击圆形开关13，小型蓄电池7即可对常温加热管10进行通电，同时提示灯14跟着通电亮起，而常温加热管10通电即可进行常温加热(注：加热管为现有成熟技术，其加热原理不做赘述)，从而其就会加热不锈钢盛汤盆15，进而就能对不锈钢盛汤盆15内的汤类进行保温加热，方便了工作人员的携带使用，开设的充电槽口12，则便于工作人员对小型蓄电池7进行充电。
21.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利
要求。
22.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。


技术特征：
1.一种无蒸汽加热保温汤桶，包括保温汤桶壳体(1)、圆形底座(4)、常温加热管(10)以及不锈钢盛汤盆(15)，其特征在于：所述保温汤桶壳体(1)内部下端水平固定有导热环(3)，所述不锈钢盛汤盆(15)位于保温汤桶壳体(1)内，且放置在导热环(3)上端；所述圆形底座(4)通过多个小型螺丝(5)固定套在保温汤桶壳体(1)下端，所述圆形底座(4)上端设置有小型蓄电池(7)，所述小型蓄电池(7)上端水平设置有隔热板(8)，所述隔热板上端边缘固定有限位环(9)，所述限位环(9)内部水平设置有常温加热管(10)；所述圆形底座(4)前端分别设置有圆形开关(13)以及提示灯(14)，所述圆形底座(4)前端开设有充电槽口(12)，所述圆形开关(13)、提示灯(14)以及充电槽口(12)均通过导线与小型蓄电池(7)进行电性连接，所述圆形底座(4)上端边缘设置有锥形橡胶边(6)。2.根据权利要求1所述的一种无蒸汽加热保温汤桶，其特征在于：所述保温汤桶壳体(1)前后端均固定有提拉带(11)。3.根据权利要求1所述的一种无蒸汽加热保温汤桶，其特征在于：所述保温汤桶壳体(1)上端活动设置有保温汤桶盖(2)。4.根据权利要求1所述的一种无蒸汽加热保温汤桶，其特征在于：所述不锈钢盛汤盆(15)上端旋合有内螺盖(16)。5.根据权利要求1所述的一种无蒸汽加热保温汤桶，其特征在于：所述限位环(9)上端与导热环(3)相贴。

技术总结
本实用新型提供一种无蒸汽加热保温汤桶，包括保温汤桶壳体、圆形底座以及常温加热管，保温汤桶壳体内部下端水平固定有导热环，圆形底座通过多个小型螺丝固定套在保温汤桶壳体下端，圆形底座上端设置有小型蓄电池，小型蓄电池上端水平设置有隔热板，隔热板上端边缘固定有限位环，限位环内部水平设置有常温加热管，圆形底座前端分别设置有圆形开关以及提示灯，圆形底座前端开设有充电槽口，该设计解决了原有装置使用局限性较高，必须与外界蒸汽管道连接在一起才能进行使用，其实用性有待提高的问题，本实用新型结构合理，实用性好，实用性高，能够随时随地对汤类进行加热保温，从而便于人们的携带及使用，且具备良好市场竞争力，利于推广。利于推广。利于推广。


技术研发人员：刘步凡
受保护的技术使用者：安徽中皖霸都科技发展有限公司
技术研发日：2023.03.10
技术公布日：2023/10/27
