1.本实用新型主要涉及烘鞋器的技术领域，具体涉及改进型烘鞋器。


背景技术：

2.烘鞋器，又名干鞋器、暖鞋器，是专门为烘干鞋子而设计的小家电。烘鞋器具有烘干、杀菌、除臭等功能。
3.根据申请号为cn201510467662.4的专利文献所提供的一种家用烘鞋器可知，该烘鞋器包括底座，底座上设置有多个干燥单元，干燥单元包括单元a、单元b、单元c、单元d，干燥单元包括立管、支撑管、挂鞋板，立管竖直固定在底座上，立管内设置有电热丝，立管的上方通过连管与风机连接，支撑管固定连接在立管上，支撑管上设置有内部中空的挂鞋板，挂鞋板上设置有出气孔。出气孔的为圆孔，出气孔的直径为3mm；立管、支撑管为不锈钢管；该发明提供了一种家用烘鞋器，该发明上设置有多个烘鞋单元，保证同时烘干多双鞋，同时本发明上设置有通风装置，烘干速度快。
4.上述烘鞋器设置有多个烘鞋单元，保证同时烘干多双鞋，但传统的烘鞋器往往通过固定的加热器对阵列排放的鞋子进行烘干，该方式导致热风难以照顾到边缘位置的鞋子，从而影响烘鞋效果。


技术实现要素：

5.本实用新型主要提供了改进型烘鞋器用以解决上述背景技术中提出的技术问题。
6.本实用新型解决上述技术问题采用的技术方案为：
7.改进型烘鞋器，包括底座，所述底座的上表面连接有安装有支撑柱，所述支撑柱的上表面安装有烘干机构，所述烘干机构的顶端连接有支撑盘，所述支撑盘的底端连接有夹鞋机构；
8.所述烘干机构包括安装于所述支撑柱上表面的滤网筒，安装于所述支撑柱内部的电机，以及设于所述滤网筒内部、且与所述电机的输出轴相连接的电加热器；
9.所述夹鞋机构包括与所述支撑盘的下表面滑动连接、且环绕所述滤网筒设置的多个万向节，以及与所述万向节远离所述支撑盘的一端相连接的固定夹。
10.进一步的，所述支撑盘的底端设有多个滑轨，所述滑轨的轨体内部滑动连接有滑块，所述滑块与相邻所述万向节的顶端相连接。
11.进一步的，所述底座的上表面安装有固定环，所述固定环的上表面安装有风琴式折叠罩，所述风琴式折叠罩远离所述固定环的一端连接有磁吸环，所述磁吸环的顶端嵌入有多个磁铁。
12.进一步的，所述支撑盘的上表面连接有风机，所述风机的进气端连接有进风管，所述风机的排风端连接有排风管，所述进风管远离所述风机的一端延伸至所述滤网筒的内部顶端。
13.进一步的，所述滤网筒的内部底端安装有风扇，所述风扇设于所述电加热器的一
侧。
14.进一步的，所述滤网筒的内部顶端安装有锥形挡板，所述锥形挡板设于所述电加热器的顶端。
15.进一步的，所述锥形挡板的底端插接有导电滑环，所述导电滑环与所述电加热器电性连接。
16.与现有技术相比，本实用新型的有益效果为：
17.其一，本实用新型能够对多个鞋子进行均匀烘干，以提高烘鞋效果，具体为：通过电机带动电加热器进行转动，以调整电加热器的朝向，以使电加热器朝向不同鞋子，以便于对多个鞋子进行烘干，通过风扇排出的气流推动电加热器产生的热气流向待烘干的鞋子，以加速鞋子的烘干。
18.其二，本实用新型通过万向节调整固定夹的位置，以调整与固定夹相连接的鞋子的位置，以便于使用者根据鞋型调整鞋子距离热源的位置，通过滑块的设置，以使与滑块相连接的万向节能够沿滑轨进行直线平移，以使万向节底端夹持的鞋子能够靠近或远离作为热源的电加热器，方便使用者根据鞋子的体积调整鞋子距离热源的位置。
19.以下将结合附图与具体的实施例对本实用新型进行详细的解释说明。
附图说明
20.图1为本实用新型的结构示意图；

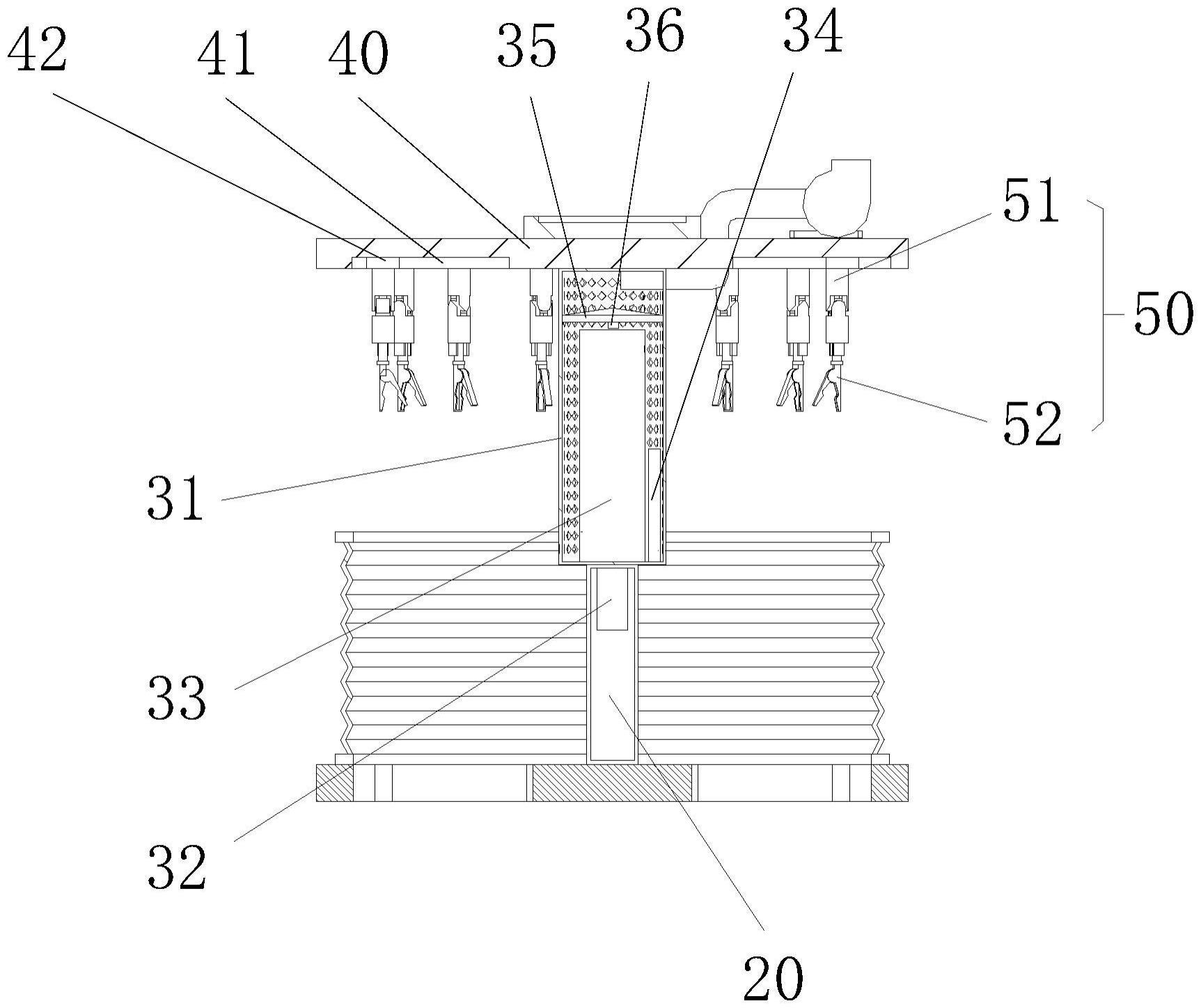

21.图2为本实用新型的剖视图；
22.图3为本实用新型的前视图；
23.图4为本实用新型支撑盘和滤网筒的结构示意图。
24.图中：10、底座；11、固定环；12、风琴式折叠罩；13、磁吸环；14、磁铁；20、支撑柱；30、烘干机构；31、滤网筒；32、电机；33、电加热器；34、风扇；35、锥形挡板；36、导电滑环；40、支撑盘；41、滑轨；42、滑块；43、排风管；44、风机；45、进风管；50、夹鞋机构；51、万向节；52、固定夹。
具体实施方式
25.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更加全面的描述，附图中给出了本实用新型的若干实施例，但是本实用新型可以通过不同的形式来实现，并不限于文本所描述的实施例，相反的，提供这些实施例是为了使对本实用新型公开的内容更加透彻全面。
26.需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上也可以存在居中的元件，当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件，本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
27.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同，本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型，本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
28.实施例，请参照附图1-4，改进型烘鞋器，包括底座10，所述底座10的上表面连接有安装有支撑柱20，所述支撑柱20的上表面安装有烘干机构30，所述烘干机构30的顶端连接有支撑盘40，所述支撑盘40的底端连接有夹鞋机构50；
29.所述烘干机构30包括安装于所述支撑柱20上表面的滤网筒31，安装于所述支撑柱20内部的电机32，以及设于所述滤网筒31内部、且与所述电机32的输出轴相连接的电加热器33；
30.所述夹鞋机构50包括与所述支撑盘40的下表面滑动连接、且环绕所述滤网筒31设置的多个万向节51，以及与所述万向节51远离所述支撑盘40的一端相连接的固定夹52。
31.具体的，请着重参照附图1和4，所述支撑盘40的底端设有多个滑轨41，所述滑轨41的轨体内部滑动连接有滑块42，所述滑块42与相邻所述万向节51的顶端相连接；
32.所述底座10的上表面安装有固定环11，所述固定环11的上表面安装有风琴式折叠罩12，所述风琴式折叠罩12远离所述固定环11的一端连接有磁吸环13，所述磁吸环13的顶端嵌入有多个磁铁14；
33.所述支撑盘40的上表面连接有风机44，所述风机44的进气端连接有进风管45，所述风机44的排风端连接有排风管43，所述进风管45远离所述风机44的一端延伸至所述滤网筒31的内部顶端；
34.需要说明的是，在本实施例中，通过滑块42的设置，以使与滑块42相连接的万向节51能够沿滑轨41进行直线平移，以使万向节51底端夹持的鞋子能够靠近或远离作为热源的电加热器33，方便使用者根据鞋子的体积调整鞋子距离热源的位置；
35.进一步的，磁吸环13通过磁铁14吸附在支撑盘40的下表面，以张开风琴式折叠罩12，从而利用风琴式折叠罩12遮挡烘干鞋子时所产生的热气，减少烘干时产生的异味；
36.进一步的，通过风机44使得进风管45内部呈负压状态，由于进风管45远离风机44的一端延伸至滤网筒31的内部，从而吸附滤网筒31内部的水汽，该水汽经过排风管43排出，减少风琴式折叠罩12内部水汽的滞留。
37.具体的，请着重参照附图1和2，所述滤网筒31的内部底端安装有风扇34，所述风扇34设于所述电加热器33的一侧；
38.所述滤网筒31的内部顶端安装有锥形挡板35，所述锥形挡板35设于所述电加热器33的顶端；
39.所述锥形挡板35的底端插接有导电滑环36，所述导电滑环36与所述电加热器33电性连接；
40.需要说明的是，在本实施例中，通过风扇34排出的气流推动电加热器33产生的热气流向待烘干的鞋子，以加速鞋子的烘干；
41.进一步的，通过锥形挡板35分隔滤网筒31，防止流向鞋子的热气直接经过进风管45排出；
42.进一步的，通过导电滑环36与电加热器33的连接，防止电加热器33转动时，电加热器33与电源相连接的导线扭断。
43.本实用新型的具体操作方式如下：
44.需要对鞋子进行烘干时，通过万向节51调整固定夹52的位置，以调整与固定夹52相连接的鞋子的位置，以便于使用者根据鞋型调整鞋子距离热源的位置，通过滑块42的设
置，以使与滑块42相连接的万向节51能够沿滑轨41进行直线平移，以使万向节51底端夹持的鞋子能够靠近或远离作为热源的电加热器33，方便使用者根据鞋子的体积调整鞋子距离热源的位置；
45.通过电机32带动电加热器33进行转动，以调整电加热器33的朝向，以使电加热器33朝向不同鞋子，以便于对多个鞋子进行烘干，通过风扇34排出的气流推动电加热器33产生的热气流向待烘干的鞋子，以加速鞋子的烘干；
46.磁吸环13通过磁铁14吸附在支撑盘40的下表面，以张开风琴式折叠罩12，从而利用风琴式折叠罩12遮挡烘干鞋子时所产生的热气，减少烘干时产生的异味，通过风机44使得进风管45内部呈负压状态，由于进风管45远离风机44的一端延伸至滤网筒31的内部，从而吸附滤网筒31内部的水汽，该水汽经过排风管43排出，减少风琴式折叠罩12内部水汽的滞留。
47.上述结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的这种非实质改进，或未经改进将本实用新型的构思和技术方案直接应用于其他场合的，均在本实用新型的保护范围之内。
