1.本实用新型涉及医疗推车技术领域，具体为一种具有冷冻功能的医疗推车。


背景技术：

2.医用推车作为病房防护转运医用设备，适用于各大型医院、卫生诊所等，用于减轻护理者的操作负担。现有的医用推车结构简单，基本上只用于灵活运输常规药物以及器械。随着互联网技术的发展以及国家对“智慧医院”、“移动护士站”等项目的推广及鼓励，医疗推车逐渐也用于自动运送等，且在特殊且紧急的情况下，除了运送常规药物，还需要运输一些特殊保存的药物，如低温保存的药品。但是，目前的医疗推车，基本都由底座、支撑杆、置物框和挂件等组成，能够用于简单的储物，但是因为没有低温装置，因此并不能转送需要低温储存的药品，容易使其失效，或者使药品、器械滋生细菌。因此，针对上述需求，我们提出了一种具有冷冻功能的医疗推车。


技术实现要素：

3.本实用新型的目的在于提供一种具有冷冻功能的医疗推车，以解决上述背景技术中提出的的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种具有冷冻功能的医疗推车，包括医疗推车收纳箱，所述医疗推车收纳箱的上端设置有密封顶盖，所述医疗推车收纳箱的内部设置有制冷机，所述制冷机的两侧均设置有收纳抽屉，且收纳抽屉与医疗推车收纳箱的内壁滑轨连接。
5.进一步，所述制冷机的上端设置有冷气管，且冷气管与制冷机的输出端管道连接，所述冷气管的上端设置有分管盖，所述分管盖的两侧均设置有排气阀。
6.进一步，所述制冷机的两侧设置有冷气回收箱，且冷气回收箱与制冷机的回收端管道连接，所述制冷机的两侧外壳外侧设置有通气口，冷空气穿过通气口将储藏空间填满，提高制冷效果。
7.进一步，所述医疗推车收纳箱的下方设置有散热器，且散热器的换热端与制冷机的散热端换热接触连接，散热器将制冷机吸收的热量传导至医疗推车收纳箱外部空气中散热，从而极大提高了制冷机的制冷效果。
8.进一步，所述收纳抽屉的内部外端设置有防溢保温板，且防溢保温板与收纳抽屉的内壁转轴连接，防溢保温板有效防止收纳抽屉关闭后冷气外溢的情况发生，有效提高收纳抽屉的密封性能同时防止内部存放的物品掉落。
9.进一步，所述医疗推车收纳箱的下端四角均设置有万向轮，且万向轮的上端面与医疗推车收纳箱的下端面螺栓固定连接，万向轮提高了医疗推车收纳箱的移动性能。
10.进一步，所述医疗推车收纳箱的前端放置有废料桶，废料桶方便医学废料的收集。
11.与现有技术相比，本实用新型的有益效果是：
12.1、本实用新型通过医疗推车收纳箱、制冷机、冷气管、分管盖、排气阀、冷气回收箱
的设置，制冷机将冷空气从冷气管输送至分管盖，分管盖再将冷空气分送至排气阀，排气阀控制冷气进入医疗推车收纳箱内部的储藏空间，冷空气穿过通气口将储藏空间填满后回流进入冷气回收箱，从而实现空气的循环冷冻功能，而散热器将制冷机吸收的热量传导至医疗推车收纳箱外部空气中散热，从而极大提高了制冷机的制冷效果，解决了现有医疗推车，因为其低温保存功能缺少，造成药物和医疗器械在高温环境运输过程中易失效和滋生细菌的问题。
13.2、通过防溢保温板的设置，防溢保温板有效防止收纳抽屉关闭后冷气外溢的情况发生，有效提高收纳抽屉的密封性能同时防止内部存放的物品掉落。
附图说明

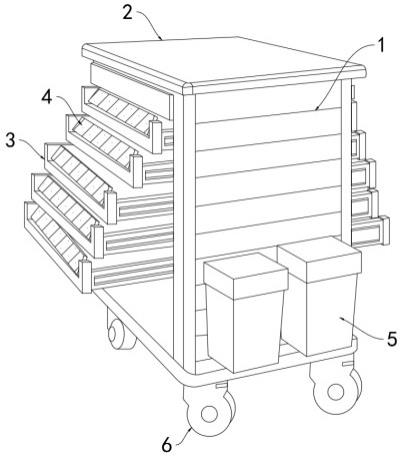

14.图1为本实用新型的整体结构示意图；
15.图2为本实用新型的医疗推车收纳箱内部结构示意图；
16.图3为本实用新型的散热器结构示意图；
17.图4为本实用新型的a处局部放大图；
18.图中：1、医疗推车收纳箱；2、密封顶盖；3、收纳抽屉；4、防溢保温板；5、废料桶；6、万向轮；7、制冷机；8、冷气管；9、分管盖；10、排气阀；11、冷气回收箱；12、散热器；13、通气口。
具体实施方式
19.请参阅图1-4，本实用新型提供的一种实施例：一种具有冷冻功能的医疗推车，包括医疗推车收纳箱1，所述医疗推车收纳箱1的上端设置有密封顶盖2，所述医疗推车收纳箱1的内部设置有制冷机7，所述制冷机7的两侧均设置有收纳抽屉3，且收纳抽屉3与医疗推车收纳箱1的内壁滑轨连接，所述医疗推车收纳箱1的前端放置有废料桶5。
20.其中，所述制冷机7的上端设置有冷气管8，且冷气管8与制冷机7的输出端管道连接，所述冷气管8的上端设置有分管盖9，所述分管盖9的两侧均设置有排气阀10，所述制冷机7的两侧设置有冷气回收箱11，且冷气回收箱11与制冷机7的回收端管道连接，所述制冷机7的两侧外壳外侧设置有通气口13，所述医疗推车收纳箱1的下方设置有散热器12，且散热器12的换热端与制冷机7的散热端换热接触连接，所述收纳抽屉3的内部外端设置有防溢保温板4，且防溢保温板4与收纳抽屉3的内壁转轴连接，所述医疗推车收纳箱1的下端四角均设置有万向轮6，且万向轮6的上端面与医疗推车收纳箱1的下端面螺栓固定连接。
21.制冷机7将冷空气从冷气管8输送至分管盖9，分管盖9再将冷空气分送至排气阀10，排气阀10控制冷气进入医疗推车收纳箱1内部的储藏空间，冷空气穿过通气口13将储藏空间填满后回流进入冷气回收箱11，从而实现空气的循环冷冻功能，而散热器12将制冷机7吸收的热量传导至医疗推车收纳箱1外部空气中散热，从而极大提高了制冷机7的制冷效果，解决了现有医疗推车，因为其低温保存功能缺少，造成药物和医疗器械在高温环境运输过程中易失效和滋生细菌的问题。
22.工作原理：使用时，制冷机7将冷空气从冷气管8输送至分管盖9，分管盖9再将冷空气分送至排气阀10，排气阀10控制冷气进入医疗推车收纳箱1内部的储藏空间，冷空气穿过通气口13将储藏空间填满后回流进入冷气回收箱11，从而实现空气的循环冷冻功能，而散
热器12将制冷机7吸收的热量传导至医疗推车收纳箱1外部空气中散热，从而极大提高了制冷机7的制冷效果，解决了现有医疗推车，因为其低温保存功能缺少，造成药物和医疗器械在高温环境运输过程中易失效和滋生细菌的问题，防溢保温板4有效防止收纳抽屉3关闭后冷气外溢的情况发生，有效提高收纳抽屉3的密封性能同时防止内部存放的物品掉落。


技术特征：
1.一种具有冷冻功能的医疗推车，包括医疗推车收纳箱(1)，其特征在于：所述医疗推车收纳箱(1)的上端设置有密封顶盖(2)，所述医疗推车收纳箱(1)的内部设置有制冷机(7)，所述制冷机(7)的两侧均设置有收纳抽屉(3)，且收纳抽屉(3)与医疗推车收纳箱(1)的内壁滑轨连接，所述制冷机(7)的上端设置有冷气管(8)，且冷气管(8)与制冷机(7)的输出端管道连接，所述冷气管(8)的上端设置有分管盖(9)，所述分管盖(9)的两侧均设置有排气阀(10)。2.根据权利要求1所述的一种具有冷冻功能的医疗推车，其特征在于：所述制冷机(7)的两侧设置有冷气回收箱(11)，且冷气回收箱(11)与制冷机(7)的回收端管道连接，所述制冷机(7)的两侧外壳外侧设置有通气口(13)。3.根据权利要求1所述的一种具有冷冻功能的医疗推车，其特征在于：所述医疗推车收纳箱(1)的下方设置有散热器(12)，且散热器(12)的换热端与制冷机(7)的散热端换热接触连接。4.根据权利要求1所述的一种具有冷冻功能的医疗推车，其特征在于：所述收纳抽屉(3)的内部外端设置有防溢保温板(4)，且防溢保温板(4)与收纳抽屉(3)的内壁转轴连接。5.根据权利要求1所述的一种具有冷冻功能的医疗推车，其特征在于：所述医疗推车收纳箱(1)的下端四角均设置有万向轮(6)，且万向轮(6)的上端面与医疗推车收纳箱(1)的下端面螺栓固定连接。6.根据权利要求1所述的一种具有冷冻功能的医疗推车，其特征在于：所述医疗推车收纳箱(1)的前端放置有废料桶(5)。

技术总结
本实用新型公开了一种具有冷冻功能的医疗推车，涉及医疗推车技术领域，为解决现有医疗推车，因为其低温保存功能缺少，造成药物和医疗器械在高温环境运输过程中易失效和滋生细菌的问题，本实用新型包括医疗推车收纳箱，医疗推车收纳箱的上端设置有密封顶盖，医疗推车收纳箱的内部设置有制冷机，制冷机的两侧均设置有收纳抽屉，制冷机的上端设置有冷气管，冷气管的上端设置有分管盖，分管盖的两侧均设置有排气阀，本实用新型利用制冷机和分管盖将冷气输送至收纳抽屉收纳空间，从而极大提高了医疗器械、药物的低温保存效果。药物的低温保存效果。药物的低温保存效果。


技术研发人员：许长海 汪鹏
受保护的技术使用者：瑞鼎工业技术（昆山）有限公司
技术研发日：2023.03.08
技术公布日：2023/10/27
