1.本实用新型涉及动物防疫技术领域，具体为一种防疫用消毒设备。


背景技术：

2.动物防疫是综合运用多种手段，发动全社会力量，依照动物疫病发生、发展和消亡的科学规律，对动物从引种、饲养、经营、销售、运输、屠宰到动物产品加工、经营、贮藏、运输、销售等各个环节严格实施预防、控制、扑灭和检疫措施，保障动物健康及其产品安全的一项系统性工作。
3.例如中国实用新型专利公开号cn 216417407 u:公开了一种动物防疫消毒设备，包括固定安装底座，所述固定安装底座的下端固定安装有橡胶防滑垫，且固定安装底座的左右两端外侧均设置有上下固定板，且上下固定板的上端固定安装有栏杆；安装架，其设置在固定安装底座的左侧上表面，所述安装架的上端安装有混液箱，所述混液箱的后端连接有第一连通管，所述抽水机的外部设置有与固定安装底座相连接的水箱；第二连通管，其设置在调节组件的后端，所述第二连通管的后端连接有喷洒头，所述放置块的外部连接有第二调节杆。该动物防疫消毒设备，能够对动物生活区域进行定点消毒，增强了该装置的防疫消毒效率，且提高了该装置的实用效果。
4.上述动物防疫消毒设备在使用时，能方便对动物进行消毒处理，但其在使用时仍存在一些不足，例如该设备在对动物进行消毒时，动物下半部分由于遮挡，只有少量消毒液能够到达，无法保证对动物全面的防疫消毒，从而降低了对动物的消毒效果，使防疫消毒工作不理想。


技术实现要素：

5.针对现有技术的不足，本实用新型提供了一种防疫用消毒设备，具备消毒效果好等优点，解决了动物下半部分难以被消毒的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种防疫用消毒设备，包括底板，所述底板的上表面固定有安装架，所述安装架上设有翻转机构，所述底板内设有浸入机构，所述底板的上表面固定有烘干组件；
7.所述浸入机构包括固定在底板内部的箱体，所述箱体的内部滑动连接有顶板，所述顶板的内部开设有不少于两个的连接孔，所述箱体的内底壁固定有套筒，所述套筒的内底壁固定有气缸，所述气缸输出轴的外侧固定有连接杆，所述连接杆的顶端贯穿并延伸至套筒的顶面，所述连接杆的顶端固定在顶板的下表面。
8.进一步，所述翻转机构包括开设在底板内部的凹槽，所述凹槽的内背壁通过轴承转动连接有转杆，所述转杆的前端贯穿并延伸至底板的前侧，所述转杆的外侧固定有踏板，所述踏板远离底板的一侧贯穿并延伸至凹槽的外侧，所述转杆的外侧固定有齿轮，所述底板的内部开设有放置槽，所述放置槽的内背壁固定有弹簧，所述弹簧的前侧固定有支撑板，所述支撑板滑动连接在放置槽的内部，所述支撑板的正面固定有限位板，所述限位板的前
侧贯穿并延伸至放置槽的外侧，所述限位板活动连接在齿轮的外侧。
9.进一步，所述套筒的顶面开设有穿孔，所述穿孔的内部固定有密封圈，所述密封圈为橡胶圈，所述连接杆滑动连接在密封圈的内部。
10.进一步，所述顶板在箱体内做上下线性移动，所述底板的内部开设有供箱体贯穿的安装口。
11.进一步，所述连接杆在套筒内做上下线性移动，不少于两个所述连接孔呈等距分布在顶板上。
12.进一步，所述踏板以转杆为圆心做圆周运动，所述支撑板在放置槽内的前后线性移动。
13.进一步，所述凹槽的内正壁开设有位于底板上的通孔，所述转杆与通孔间隙配合。
14.与现有技术相比，本技术的技术方案具备以下有益效果：
15.1、该防疫用消毒设备，设置有浸入机构，浸入机构能方便使动物下部分进行消毒，以提高动物在防疫消毒时的效果，通过气缸的运行使顶板在箱体内移动，动物下部分则能进入到箱体内，由消毒液进行浸入，从而使动物在消毒时更加全面。
16.2、该防疫用消毒设备，设置有翻转机构，翻转机构能使动物进入到安装架内进行消毒，通过翻转的踏板将动物引导至安装架内，并翻转踏板，使踏板将安装架进出口挡住，以避免动物在消毒时，动物从安装架内跑出，以提高消毒设备的实用性。
附图说明

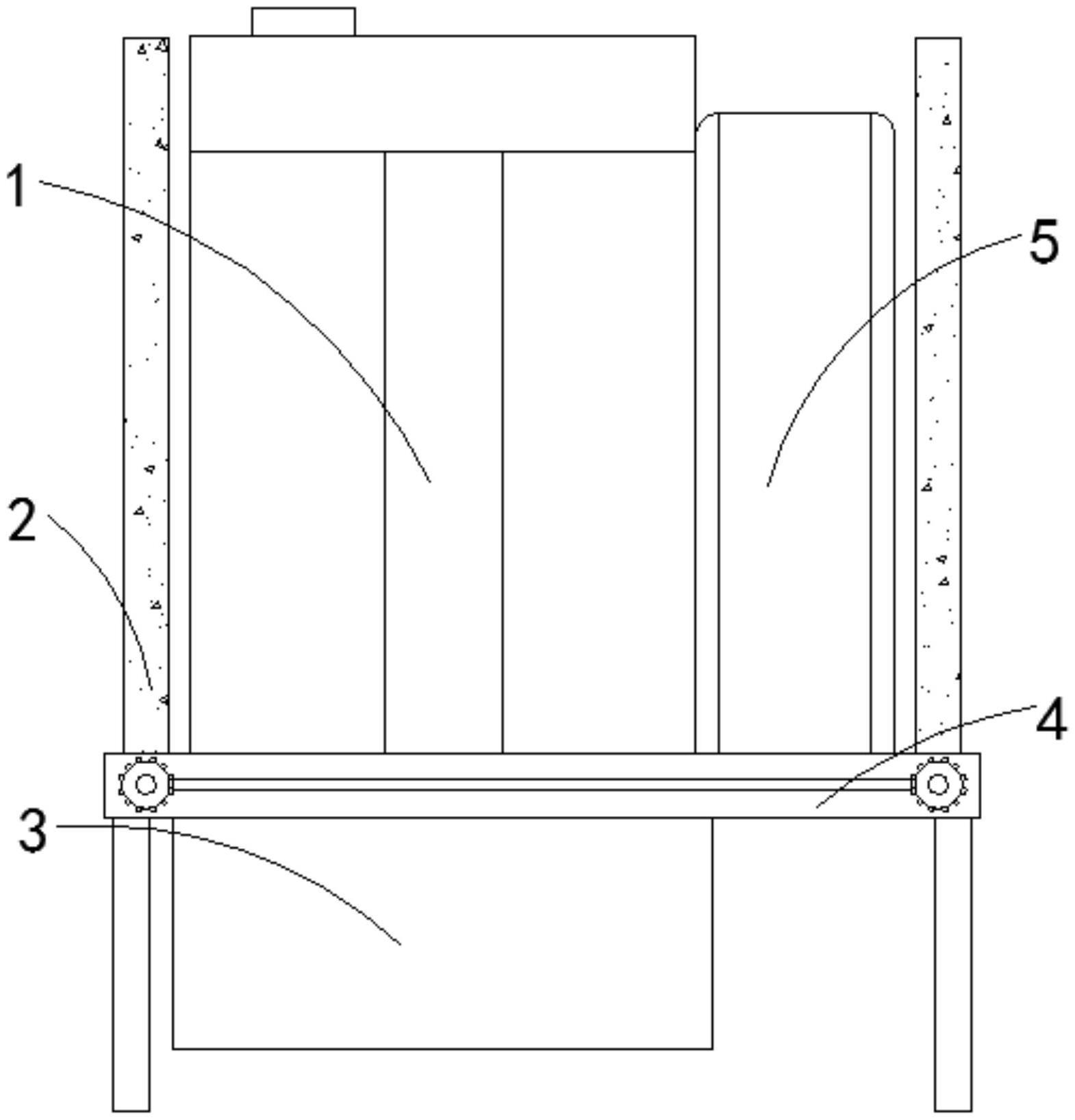

17.图1为本实用新型结构示意图；
18.图2为本实用新型浸入机构示意图；
19.图3为本实用新型套筒和密封圈连接结构示意图
20.图4为本实用新型翻转机构示意图；
21.图5为本实用新型凹槽和转杆连接结构示意图；
22.图6为本实用新型支撑板和限位板连接结构示意图。
23.图中：1、安装架；2、翻转机构；201、踏板；202、转杆；203、齿轮；204、限位板；205、支撑板；206、弹簧；207、放置槽；208、凹槽；3、浸入机构；301、箱体；302、气缸；303、套筒；304、连接杆；305、顶板；306、连接孔；307、密封圈；4、底板；5、烘干组件。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.请参阅图1，本实施例中的一种防疫用消毒设备，包括底板4，底板4的上表面固定有安装架1，安装架1上设有翻转机构2，底板4内设有浸入机构3，底板4的上表面固定有烘干组件5。
26.请参阅图2-3，本实施例中的浸入机构3包括固定在底板4内部的箱体301，箱体301的内部滑动连接有顶板305，动物随顶板305的移动进入到箱体301内，由消毒液对动物下部
分进行消毒，顶板305的内部开设有不少于两个的连接孔306，连接孔306能使顶板305下方的消毒液没过顶板305，箱体301的内底壁固定有套筒303，套筒303的内底壁固定有气缸302，气缸302输出轴回缩，通过连接杆304使顶板305在箱体301内向下移动，气缸302输出轴的外侧固定有连接杆304，连接杆304的顶端贯穿并延伸至套筒303的顶面，连接杆304的顶端固定在顶板305的下表面。
27.套筒303的顶面开设有穿孔，穿孔的内部固定有密封圈307，密封圈307为橡胶圈，密封圈307能对连接杆304和套筒303连接处进行密封，以避免消毒液进入到套筒303内，连接杆304滑动连接在密封圈307的内部，连接杆304在套筒303内做上下线性移动，不少于两个连接孔306呈等距分布在顶板305上。
28.通过气缸302的运行使顶板305在箱体301内向下移动，顶板305移动则能将动物移入至箱体301进行，以提高消毒设备对动物的消毒效果。
29.上述浸入机构3能方便使动物下部分进行消毒，以提高动物在防疫消毒时的效果，通过气缸302的运行使顶板305在箱体301内移动，动物下部分则能进入到箱体301内，由消毒液进行浸入，从而使动物在消毒时更加全面。
30.请参阅图4-6，本实施例中的翻转机构2包括开设在底板4内部的凹槽208，凹槽208的内背壁通过轴承转动连接有转杆202，使踏板201带动转杆202进行转动，踏板201则以转杆202为圆心进行转动，转杆202的前端贯穿并延伸至底板4的前侧，转杆202的外侧固定有踏板201，在踏板201转动至落在地面上后，需要进行防疫消毒的动物也能通过踏板201引导至安装架1内，踏板201在复位后还能将动物关在安装架1内，踏板201远离底板4的一侧贯穿并延伸至凹槽208的外侧，转杆202的外侧固定有齿轮203，通过限位板204将齿轮203限位，避免齿轮203进行后带动踏板201转动，底板4的内部开设有放置槽207，放置槽207的内背壁固定有弹簧206，弹簧206的前侧固定有支撑板205，支撑板205滑动连接在放置槽207的内部，支撑板205的正面固定有限位板204，在限位板204向底板4方向移动后，会通过支撑板205使弹簧206收缩，限位板204的前侧贯穿并延伸至放置槽207的外侧，限位板204活动连接在齿轮203的外侧。
31.踏板201以转杆202为圆心做圆周运动，支撑板205在放置槽207内的前后线性移动，凹槽208的内正壁开设有位于底板4上的通孔，转杆202与通孔间隙配合。
32.通过限位板204和齿轮203的配合，能使踏板201进行翻转，以方便将动物引入至安装架1内，同时还能避免动物从安装架1内跑出。
33.上述翻转机构2能使动物进入到安装架1内进行消毒，通过翻转的踏板201将动物引导至安装架1内，并翻转踏板201，使踏板201将安装架1进出口挡住，以避免动物在消毒时，动物从安装架1内跑出，以提高消毒设备的实用性。
34.上述实施例的工作原理为：
35.(1)在需要对动物进行消毒时，推动限位板204向底板4方向移动，在限位板204移动后，会通过支撑板205使弹簧206收缩，且限位板204也与齿轮203分离，这时齿轮203则能进行转动，翻转踏板201，使踏板201带动转杆202进行转动，踏板201也以转杆202为圆心进行转动，在踏板201转动至落在地面上后，需要进行防疫消毒的动物也能通过踏板201引导至安装架1内，以进行防疫消毒，且在动物进入到安装架1内后，使踏板201复位，再通过限位板204将齿轮203限位，避免齿轮203进行转动，踏板201则能将动物关在安装架1内。
36.(2)在需要对动物进行消毒时，动物会踏在顶板305上，这时仅通过安装架1内的喷头进行消毒，则难以使动物进行全面的消毒，启动气缸302，气缸302输出轴回缩，通过连接杆304使顶板305在箱体301内向下移动，动物也随顶板305的移动进入到箱体301内，由消毒液对动物下部分进行消毒，以提高对动物的消毒效果，且当连接杆304在套筒303内移动时，密封圈307能对连接杆304和套筒303连接处进行密封，以避免消毒液进入到套筒303内。
37.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
38.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
