一种膝关节骨性关节炎减负调节支具的制作方法

1.本实用新型涉及调节支具技术领域,特别是涉及一种膝关节骨性关节炎减负调节支具。


背景技术:

2.在膝关节骨性关节炎的治疗过程中,为减少关节的负重和过度的大幅度活动,以延缓病变的进程,通常需要用到支具来减轻膝关节的负担。
3.传统的支具在使用时,其部件位置往往是固定设置的,在针对不同腿长的患者使用时,往往无法对其固定护具的位置进行调整,进而使得其无法适用于更多的患者。为此,这里提出一种膝关节骨性关节炎减负调节支具。


技术实现要素:

4.本实用新型的目的在于提供一种膝关节骨性关节炎减负调节支具,以解决上述背景技术中提到的问题。
5.本实用新型的技术方案是一种膝关节骨性关节炎减负调节支具,包括两个活动座,两个所述活动座顶部与底部均活动连接有支块,两个所述支块相远离一侧均活动连接有活动板,顶部两个所述活动板相对一侧均活动连接有两个第一夹板,底部两个所述活动板相对一侧均活动连接有两个第二夹板,前后两侧的两个所述第一夹板和前后两侧的两个第二夹板之间均设有固定机构。
6.在一个实施例中,所述固定机构包括两个固定带,两个所述固定带分别固定连接在前侧第一夹板和前侧第二夹板前侧,且两个所述固定带后侧均固定连接有魔术贴勾面,后侧所述第一夹板和后侧第二夹板后侧均固定连接有魔术贴毛面。
7.在一个实施例中,所述第一夹板和第二夹板均为弧形设置,且所述第一夹板内腔和第二夹板内腔均固定连接有护垫。
8.在一个实施例中,所述第一夹板的内径大于第二夹板的内径设置。
9.在一个实施例中,所述第一夹板一侧和第二夹板一侧均固定连接有圆块,两个所述活动板相对一侧均开设有若干个圆槽,所述圆块活动连接在圆槽内腔。
10.在一个实施例中,所述圆块外侧开设有外螺纹,所述圆槽内壁开设有内螺纹,所述圆块螺纹连接在圆槽内腔。
11.在一个实施例中,所述活动板上开设有竖槽,所述支块远离活动座的一侧贯穿竖槽侧壁,并固定连接有挡块,且所述支块与竖槽侧壁滑动连接。
12.本实用新型所提供的有益效果是:通过支块与活动板之间的滑动设置,能够便捷的顶部与底部的第一夹板和第二夹板的位置进行调整,进而使得其能够适用于不同腿长的患者,适用性好;通过第一夹板和第二夹板上设置的护垫,通过护垫的海绵材质设置,为亲肤材质,能够避免第一夹板和第二夹板引起患者腿部的不适,提高患者的舒适度。
附图说明

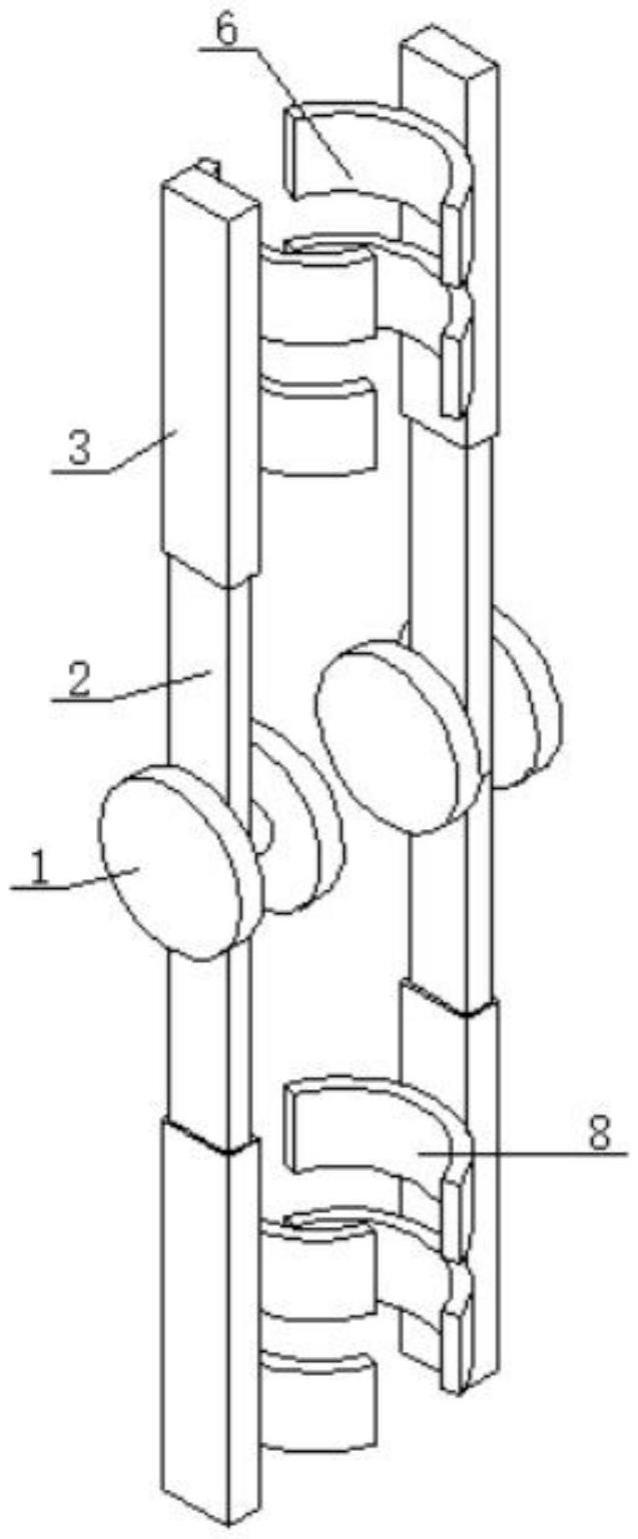

13.图1为一实施例中局部结构立体图;
14.图2为一实施例中正视结构示意图;
15.图3为一实施例中侧视结构示意图;
16.图4为一实施例中部件第一夹板的俯视图;
17.图5为一实施例中部件活动板的内部立体结构示意图。
18.附图中,1、活动座;2、支块;3、活动板;4、竖槽;5、挡块;6、第一夹板;7、固定带;8、第二夹板;9、护垫;10、魔术贴勾面;11、魔术贴毛面;12、圆块;13、圆槽。
具体实施方式
19.需要说明的是,在不冲突的情况下,本实用新型中的实施例及实施例中的特征可以相互组合。以下将结合本实用新型实施例的附图,对本实用新型的技术方案做进一步描述,本实用新型不仅限于以下具体实施方式。
20.需要理解的是,实施例的附图中相同或相似的标号对应相同或相似的部件。在本实用新型的描述中,需要理解的是,若有术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作,因此附图中描述位置关系的用语仅用于示例性说明,不能理解为对本专利的限制,对于本领域的普通技术人员而言,可以根据具体情况理解上述术语的具体含义。
21.在一个实施例中,如图1到图5所示,一种膝关节骨性关节炎减负调节支具,包括两个活动座1,两个所述活动座1顶部与底部均活动连接有支块2,两个所述支块2相远离一侧均活动连接有活动板3,所述活动板3上开设有竖槽4,所述支块2远离活动座1的一侧贯穿竖槽4侧壁,并固定连接有挡块5,且所述支块2与竖槽4侧壁滑动连接,顶部两个所述活动板3相对一侧均活动连接有两个第一夹板6,底部两个所述活动板3相对一侧均活动连接有两个第二夹板8,前后两侧的两个所述第一夹板6和前后两侧的两个第二夹板8之间均设有固定机构。
22.使用时,首先根据患者的腿部长度调整第一夹板6和第二夹板8之间的位置,可直接通过支块2与活动板3之间的滑动连接拉动活动板3,使得两个活动板3分别带动相邻的第一夹板6和第二夹板8移动,在移动至合适位置后,并前后两侧的第一夹板6和第二夹板8分别贴合在患者腿部,并通过固定机构完成第一夹板6和第二夹板8与患者腿部之间的固定操作。
23.在本实施例中,如图4所示,所述固定机构包括两个固定带7,两个所述固定带7分别固定连接在前侧第一夹板6和前侧第二夹板8前侧,且两个所述固定带7后侧均固定连接有魔术贴勾面10,后侧所述第一夹板6和后侧第二夹板8后侧均固定连接有魔术贴毛面11。具体的,在需要完成第一夹板6和第二夹板8与患者腿部之间的固定时,拉动前侧的固定带7,将固定带7上的魔术贴勾面10粘贴在相对应的魔术贴毛面11上,完成相对第一夹板6和相对第二夹板8与患者腿部之间的固定操作。
24.在一个实施例中,如图3和图4所示,所述第一夹板6和第二夹板8均为弧形设置,且所述第一夹板6内腔和第二夹板8内腔均固定连接有护垫9。具体的,通过设置有护垫9,通过
护垫9的海绵材质设置,能够避免第一夹板6和第二夹板8引起患者腿部的不适,提高患者的舒适度。
25.在一个实施例中,如图2和图3所示,所述第一夹板6的内径大于第二夹板8的内径设置。具体的,通过此设置更加贴切与人体小腿部分的粗细尺寸小于大腿的粗细尺寸的设置,能够让第一夹板6和第二夹板8更加贴合与患者腿部,能够更好的完成后续工作。
26.在一个实施例中,如图3所示,所述第一夹板6一侧和第二夹板8一侧均固定连接有圆块12,两个所述活动板3相对一侧均开设有若干个圆槽13,所述圆块12活动连接在圆槽13内腔。具体的,通过此设置能够便捷的完成第一夹板6和第二夹板8的拆卸与组装操作,进而能够对相邻两个第一夹板6和相邻两个第二夹板8之间的间距进行调整,能够根据患者的情况不同,对第一夹板6与第二夹板8的固定位置进行调整。
27.在一个实施例中,如图3所示,所述圆块12外侧开设有外螺纹,所述圆槽13内壁开设有内螺纹,所述圆块12螺纹连接在圆槽13内腔。具体的,通过圆块12与圆槽13的螺纹连接,使得第一夹板6与第二夹板8的安装更加牢固。
28.以上所述实施例的各技术特征可以进行任意的组合,为使描述简洁,未对上述实施例中的各个技术特征所有可能的组合都进行描述,然而,只要这些技术特征的组合不存在矛盾,都应当认为是本说明书记载的范围。
29.以上所述实施例仅表达了本实用新型的几种实施方式,其描述较为具体和详细,但并不能因此而理解为对实用新型专利范围的限制。应当指出的是,对于本领域的普通技术人员来说,在不脱离本实用新型构思的前提下,还可以做出若干变形和改进,这些都属于本实用新型的保护范围。因此,本实用新型专利的保护范围应以所附权利要求为准。
