1.本实用新型属于特殊运动用的训练用品或器械的技术领域，具体是涉及一种网球自动发球训练机。


背景技术：

2.网球运动作为一项优美而激烈的运动，被称为世界第二大球类运动，越来越受到人们的欢迎，网球运动员或是业余爱好者在最初练习时，都要练习如何发球，都需要一个陪练，初学网球的人，很难接到球，也很难找到合适的球友，网球不是一天就能学会的，学网球最好的方法是找到好的陪练型球友，在网球场上对练，但好的陪练型球友一般很难遇到或者约到，专业的网球陪练教师大多数都是按小时收费，价格高，另外对于高校体育老师上网球课，
3.大多数采用对学生一对一进行指导，其它同学通过观摩进行学习，导致学生学习网球提高效率慢，兴趣不高，这时需要一种网球练习机来给学生进行练习，提高学生学习效率。
4.现有市场上的进口网球训练机的高达几万，普通的国内网球训练机单价也要7000-8000左右，对于学校体育老师来进行一场网球训练课，需要准备3-4台网球训练机，其成本对于体育老师和学校来讲均是一笔很大的投入，如何涉及一种简单、低成本的网球训练机，是其满足学校网球训练的需要。


技术实现要素：

5.有鉴于此，本实用新型的目的在于提供一种网球自动发球训练机，该网球自动发球训练机通过设置有出球弯管，在出球弯管底部依次连通有水平加速管和发射管，利用风轮给加速管内的网球提供驱动力，在加速管和发射管之间设置有加速器，通过加速器对网球表面进行加速使其旋转，使网球能够快速从发射管发射出去，方便网球自动发球训练机进行自动发球，供学生学习网球使用，该结构成本能够控制在800元以内，降低网球自动发球训练机成本。
6.为了达到上述目的，本实用新型一种网球自动发球训练机，包括机架和设置在机架顶部的网球箱，所述网球箱底部设置有出球弯管，所述出球弯管末端连通有水平设置的加速管，所述加速管末端末端连通有加速器和发射管，所述出球弯管与加速管对应的侧壁上设置有进风口，所述机架上设置有风轮和位于风轮侧壁且用于驱动风轮转动的电机，所述风轮一侧顶部与进风口连通，所述加速器包括加速轮和位于加速轮一侧且用于驱动加速轮转动的电机i，所述加速管和发射管连接处底部设置有容纳加速轮上表面的开口槽。
7.进一步，所述加速轮上表面设置有凹形槽。
8.进一步，所述加速轮设置为1对且设置在发射管上端和下端，1对加速轮之间间隙为网球8直径的1.2-1.5倍。
9.进一步，1对所述加速轮轴线之间交叉设置。
10.进一步，所述网球箱底部设置有与出球弯管顶部连通的出球轨道，所述出球轨道上设置有分球机构。
11.进一步，所述分球机构包括设置在出球轨道底部的出球电机，所述出球电机连接有转动轴，所述转动轴上设置有1对安装座，所述1对安装座上分别设置有前挡球板和后挡球板，所述前挡球板和后挡球板之间呈垂直设置，所述1对安装座之间距离设置为网球直径的1.2-1.4倍，所述出球轨道底部设置有容纳前挡球板和后挡球板转动的容纳槽。
12.进一步，所述发射管中间底部设置有升降调整架。
13.进一步，所述出球弯管设置为喇叭管，其管口口径从上之下逐渐变小。
14.进一步，所述加速管管径设置为网球直径的1.1-1.2倍。
15.进一步，所述发射管入口管径设置为网球直径的1.6-1.8倍，其出口管径设置为网球直径1.1-1.2倍。
16.本实用新型的有益效果在于：
17.本实用新型网球自动发球训练机用通过设置有出球弯管，在出球弯管底部依次连通有水平加速管和发射管，利用风轮给加速管内的网球提供驱动力，在加速管和发射管之间设置有加速器，通过加速器对网球表面进行加速使其旋转，使网球能够快速从发射管发射出去，方便网球自动发球训练机进行自动发球，供学生学习网球使用，该结构成本能够控制在800元以内，降低网球自动发球训练机成本。
附图说明

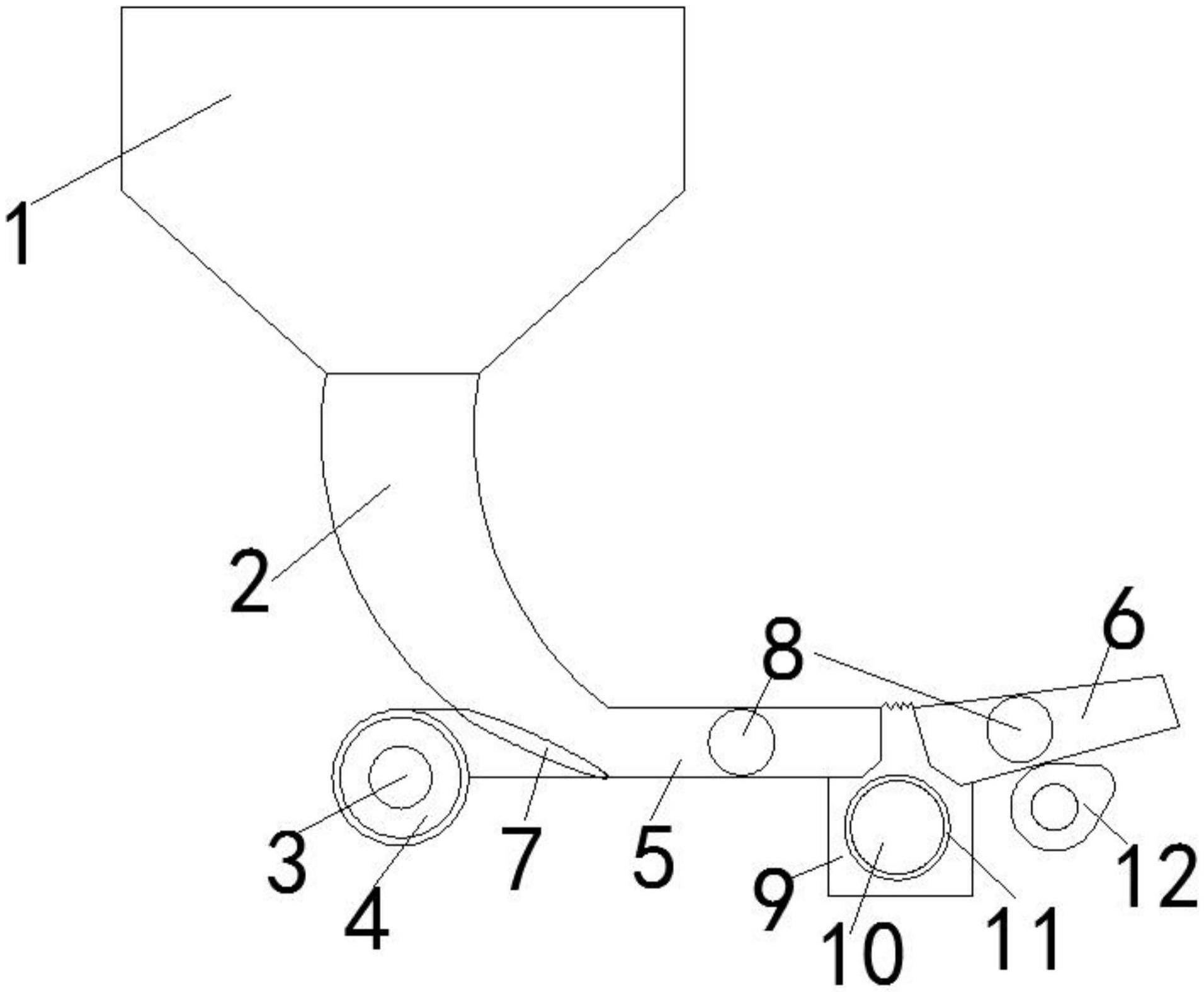

18.图1为实用新型网球自动发球训练机的结构示意图；
19.图2为实用新型网球自动发球训练机中出球机构的结构分布图；
20.图3为实用新型网球自动发球训练机中加速器的结构示意图。
21.附图标记：1-网球箱；2-出球弯管；3-电机；4-风轮；5-加速管；6-发射管；7-进风口；8-网球；9-加速器；10-电机i；11-加速轮；12-升降调整架；13-出球轨道；14-出球电机；15-转动轴；16-前挡球板；17-后挡球板；18-安装座；19-凹形槽。
具体实施方式
22.下面将结合附图，对本实用新型的优选实施例进行详细的描述。
23.如图1-3所示为实用新型网球自动发球训练机的结构示意图；本实用新型一种网球自动发球训练机，包括机架和设置在机架顶部的网球箱1，所述网球箱1底部设置有出球弯管2，所述出球弯管2末端连通有水平设置的加速管5，所述加速管5末端末端连通有加速器9和发射管6，所述出球弯管2与加速管5对应的侧壁上设置有进风口，所述机架上设置有风轮4和位于风轮侧壁且用于驱动风轮转动的电机3，所述风轮4一侧顶部与进风口连通，所述加速器9包括加速轮11和位于加速轮11一侧且用于驱动加速轮11转动的电机i10，所述加速管5和发射管6连接处底部设置有容纳加速轮11上表面的开口槽。
24.本实施例通过设置有出球弯管2，在出球弯管2底部依次连通有水平加速管5和发射管6，利用风轮给加速管6内的网球8提供驱动力，在加速管5和发射管6之间设置有加速器9，通过加速器9对网球8表面进行加速使其旋转，使网球8能够快速从发射管6发射出去，方便网球自动发球训练机进行自动发球，供学生学习网球使用，该结构成本能够控制在800元
以内，降低网球自动发球训练机成本。
25.本实施例通过设置有出球弯管2，网球8沿网球箱1在自重的作用下沿出球弯管下落，在下落到底部时，拥有出球速度，在风轮4和电机3的作用下，使出球弯管末端的网球沿着加速管5加速移动，在加速轮11旋转作用下从发射管6发射出去，该结构通过风轮加速，使网球避免在触碰加速轮11时出现反弹或者回弹。
26.本实施例中采用出球弯管2，方便网球8从网球箱1内滑落，避免网球8出现弹跳，本实施例中加速轮11延伸出加速管5管壁2-4mm，能够对网球侧壁施加旋向力，使网球沿发射管6发射出去。
27.优选的实施方式，所述加速轮11上表面设置有凹形槽19，本实施例该结构方便网球从加速轮上通过，利用加速轮11凹形槽19上的曲线槽壁对网球8接触点施加旋向力，使网球沿发射管6发射出去。
28.优选的实施方式，所述加速轮11设置为1对且设置在发射管6上端和下端，1对加速轮11之间间隙为网球8直径的1.2-1.5倍，本实施例该结构方便网球通过，间隙过小，容易出现网球在加速管内来回跳动，间隙过大，容易出现网球在加速轮11处未与加速轮11表面接触，导致加速器作用失效，使网球从发射管管口出去时速度不够，不能够准确发射至对方球场内。
29.优选的实施方式，1对所述加速轮11轴线之间交叉设置，本实施例该结构方便上加速轮或下加速轮凹形槽19上的曲线槽壁对网球8接触点施加旋向力，使网球沿发射管6发射出去，提高网球发球成功率，特别是发射管进行调整轻微调整高度和方向后，依然能够准确发球。
30.优选的实施方式，所述网球箱1底部设置有与出球弯管顶部连通的出球轨道13，所述出球轨道上设置有分球机构，本实施例中出球轨道13内壁设置为斜坡结构，使网球能够顺利从网球箱1滑落至出球弯管2内，同时通过设置有分球机构使网球间隔发球，利用出球轨道13上的分球机构，控制网球发球速度，使接球人能够合理分配体能，起到锻炼的目的。
31.优选的实施方式，所述分球机构包括设置在出球轨道13底部的出球电机14，所述出球电机连接有转动轴15，所述转动轴15上设置有1对安装座，所述1对安装座上分别设置有前挡球板16和后挡球板17，所述前挡球板16和后挡球板17之间呈垂直设置，所述1对安装座之间距离设置为网球8直径的1.2-1.4倍，所述出球轨道13底部设置有容纳前挡球板和后挡球板转动的容纳槽，本实施例通过出球电机14驱动转动轴15转动，在转动轴15上的前挡球板16和后挡球板17依次进入出球轨道13内，在发球时，前挡球板16开始工作进行挡球，后挡球板17从容纳槽退出，网球沿着出球轨道13滑出，在前一个网球滑出后，前挡球板16在转动轴驱动下，从容纳槽退出，此时后挡球板17从容纳槽中升起，前挡球板16处的网球滑落至后挡球板17处，等待下一次发球，完成分球发球循环动作，
32.优选的实施方式，所述发射管6中间底部设置有升降调整架12，本实施例通过升降调整架12来调整发射管6发射角度，发射管6靠近加速轮11处设置为软罩，采用塑料软罩使发射管6通过接球发球的同时，能够调整发射角度，提高训练机的发球效率。
33.优选的实施方式，所述出球弯管2设置为喇叭管，其管口口径从上之下逐渐变小，本实施例该结构方便出球弯管2出球，使网球顺利进入加速管内。
34.优选的实施方式，所述加速管管径设置为网球直径的1.1-1.2倍，本实施例该结构
方便网球在风轮和加速管作用下，在加速管内加速，方便其顺利通过加速轮11。
35.优选的实施方式，所述发射管6入口管径设置为网球直径的1.6-1.8倍，其出口管径设置为网球直径1.1-1.2倍，本实施例该结构方便网球进入发射管内并通过发射管进行发射。
36.最后说明的是，以上优选实施例仅用以说明本实用新型的技术方案而非限制，尽管通过上述优选实施例已经对本实用新型进行了详细的描述，但本领域技术人员应当理解，可以在形式上和细节上对其作出各种各样的改变，而不偏离本实用新型权利要求书所限定的范围。
