1.本实用新型涉及儿童玩具滑梯技术领域，具体地说，涉及一种儿童玩具滑梯用滑道末端缓冲机构。


背景技术：

2.儿童玩具滑梯集健身娱乐为一体，根据小朋友的兴趣及爱好精心设计各种不同样式，是一座新型、综合性很强的儿童乐园，是针对儿童喜欢钻、爬、滑等特点设计的，色彩鲜艳、娱乐性强、功能齐全、质量可靠，幼儿园滑梯全部用扣件连接，表面没有任何尖锐物凸出，每个部件均有多个型号和多种颜色选择，本产品色彩鲜艳、不易褪色、高强度、防静电、耐磨、耐晒、耐老化、防裂，结构安全耐用，设计巧妙、色彩搭配和谐，塑料的各个部件的巧妙结合。现有的滑梯在儿童滑下来时，由于惯性会使儿童接触地面且滑行一端距离，由于地面上因素存在过多，滑行过程中容易使儿童皮肤受到损伤，影响儿童的身心健康，为此我们亟需提供一种儿童玩具滑梯用滑道末端缓冲机构。


技术实现要素：

3.(一)解决的技术问题
4.针对现有技术的不足，本实用新型的目的在于提供一种儿童玩具滑梯用滑道末端缓冲机构，可以达到解决儿童从滑梯滑下来产生的冲击力。
5.(二)技术方案
6.为实现上述目的，本实用新型提供如下技术方案，一种儿童玩具滑梯用滑道末端缓冲机构，所采用的技术方案是：包括底座，所述底座的顶部固定连接有连接杆，所述连接杆的顶部固定连接有缓冲箱，所述缓冲箱的内部固定连接有第二限位槽，所述第二限位槽的内部滑动连接有第二限位块，所述第二限位块的外部固定连接有第一软垫，所述缓冲箱的外部固定连接有第二固定块，所述缓冲箱的内部固定连接有第三卡合槽。
7.所述第三卡合槽的外部活动连接有第二卡合块，所述第二卡合块的外部固定连接有卡块，所述卡块的内部固定连接有第二软垫，所述缓冲箱的内部固定连接有凹槽。
8.作为优选方案，所述底座的内部固定连接有第一卡合槽，所述第一卡合槽的外部活动连接有连接杆，所述连接杆的外部活动连接有l形块，可以达到对连接杆处进行固定。
9.作为优选方案，所述连接杆的内部固定连接有第二卡合槽，所述第二卡合槽的外部活动连接有连接块，所述连接块的外部固定连接有第一固定块，可以达到第一固定块的外部两侧均设置有连接块。
10.作为优选方案，所述第一固定块的顶部固定连接有第一缓冲弹簧，所述第一缓冲弹簧的顶部固定连接有受力板，所述受力板的外部固定连接有第一限位块，所述第一限位块的外部活动连接有第一限位槽，可以达到受力板的运动带动第一缓冲弹簧的运动。
11.作为优选方案，所述卡块的内部两件均设置有第二软垫，所述凹槽的外壁均设置有卡块，所述第二卡合块与第三卡合槽的连接方式设置为卡合连接，可以达到减少儿童头
部碰撞缓冲箱处。
12.作为优选方案，所述连接杆与第一卡合槽的连接处设置有第一卡合块，所述连接杆的外部两侧均设置有l形块，可以达到将连接杆处固定连接在第一卡合槽内部。
13.作为优选方案，所述第一限位槽与第一限位块的连接方式设置为卡合连接，可以达到第一限位块在第一限位槽的内部运动。
14.(三)有益效果
15.与现有技术相比，本实用新型提供了一种儿童玩具滑梯用滑道末端缓冲机构，具备以下有益效果：
16.1、本实用新型通过设置，在儿童从滑梯上滑下来时，其惯性会使儿童冲击进入缓冲箱的内部，且通过撞动第一软垫处带动其外部设置的第二限位块处在第二限位槽的内部运动，且第一软垫底部设置的第二缓冲弹簧可以减缓儿童的惯性，通过将缓冲箱处安置在滑梯的下端，从而可以防止儿童接触地面的机会，且缓冲箱的外部设置有多处卡块，通过卡块内部设置的第二软垫处可以防止儿童撞到缓冲箱处的外壁，保护了儿童的身体安全。
17.2、本实用新型通过设置，由于装置在受到冲击时，其缓冲箱处会带动受力板与第一缓冲弹簧的运动，从而减小了缓冲箱处受到的冲击力，且在对装置拆卸组装时，先将底座处固定在一处地面，再通过两连接杆底部设置的第一卡合块与第一卡合槽处接触固定，通过l形块处将连接杆与底座安装固定，且通过第一固定块外部固定连接的连接块处与连接杆内部设置的第二卡合槽处接触固定，从而达到对装置的便捷拆卸安装。
附图说明

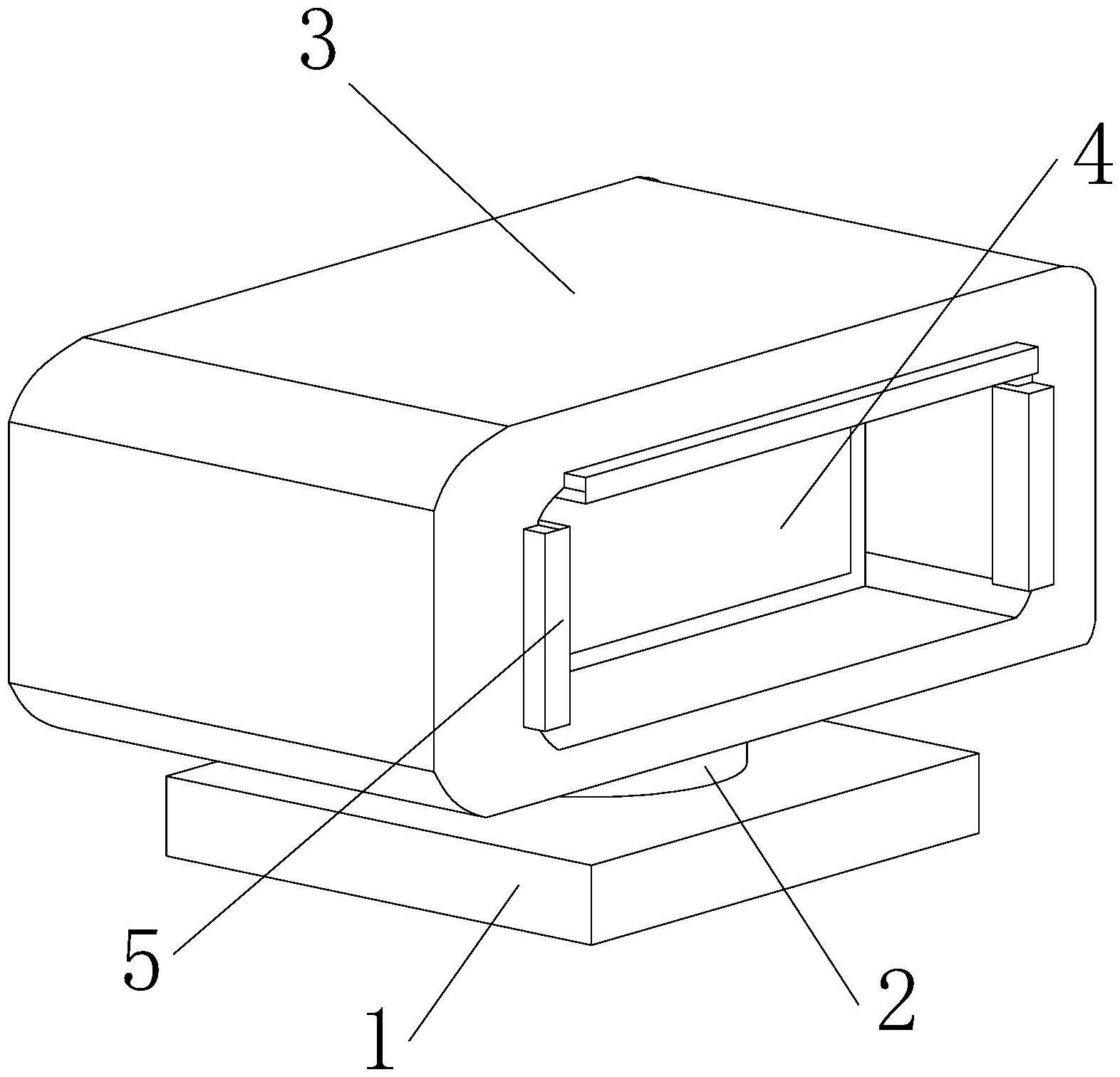

18.图1为本实用新型立体结构示意图；
19.图2为本实用新型连接杆内部结构示意图；
20.图3为本实用新型受力板立体结构示意图；
21.图4为本实用新型缓冲箱立体结构示意图；
22.图5为本实用新型缓冲箱内部结构示意图。
23.图中：1、底座；2、连接杆；3、缓冲箱；4、第一软垫；5、卡块；6、第一卡合槽；7、l形块；8、连接块；9、第一固定块；10、第二卡合槽；11、第一缓冲弹簧；12、第一限位槽；13、受力板；14、第一限位块；15、凹槽；16、第二固定块；17、第二限位块；18、第二限位槽；19、第二软垫；20、第二卡合块；21、第三卡合槽。
具体实施方式
24.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
25.实施例1
26.请参阅图1-5，本实施例提出了一种儿童玩具滑梯用滑道末端缓冲机构，包括底座1，底座1的顶部固定连接有连接杆2，连接杆2的顶部固定连接有缓冲箱3，缓冲箱3的内部固定连接有第二限位槽18，第二限位槽18的内部滑动连接有第二限位块17，第二限位块17的外部固定连接有第一软垫4，缓冲箱3的外部固定连接有第二固定块16，缓冲箱3的内部固定连接有第三卡合槽21。
27.第三卡合槽21的外部活动连接有第二卡合块20，第二卡合块20的外部固定连接有卡块5，卡块5的内部固定连接有第二软垫19，缓冲箱3的内部固定连接有凹槽15。
28.底座1的内部固定连接有第一卡合槽6，第一卡合槽6的外部活动连接有连接杆2，连接杆2的外部活动连接有l形块7，可以达到对连接杆2处进行固定安装。
29.连接杆2的内部固定连接有第二卡合槽10，第二卡合槽10的外部活动连接有连接块8，连接块8的外部固定连接有第一固定块9，可以达到将连接杆2处与第一固定块9处固定连接。
30.第一固定块9的顶部固定连接有第一缓冲弹簧11，第一缓冲弹簧11的顶部固定连接有受力板13，受力板13的外部固定连接有第一限位块14，第一限位块14的外部活动连接有第一限位槽12，可以达到受力板13处与第一固定块9处之间通过第一缓冲弹簧11处连接。
31.卡块5的内部两件均设置有第二软垫19，凹槽15的外壁均设置有卡块5，第二卡合块20与第三卡合槽21的连接方式设置为卡合连接，可以达到减少儿童的缓冲力。
32.实施例2
33.连接杆2与第一卡合槽6的连接处设置有第一卡合块，连接杆2的外部两侧均设置有l形块7，可以达到对底座1与连接杆2处连接稳定。
34.第一限位槽12与第一限位块14的连接方式设置为卡合连接，可以达到对受力板13处运动时进行缓冲。
35.本实用新型的工作原理是在儿童从滑梯上滑下来时，其惯性会使儿童冲击进入缓冲箱3的内部，且通过撞动第一软垫4处带动其外部设置的第二限位块17处在第二限位槽18的内部运动，且第一软垫4底部设置的第二缓冲弹簧可以减缓儿童的惯性，通过将缓冲箱3处安置在滑梯的下端，从而可以防止儿童接触地面的机会，且缓冲箱3的外部设置有多处卡块5，通过卡块5内部设置的第二软垫19处可以防止儿童撞到缓冲箱3处的外壁，保护了儿童的身体安全：
36.由于装置在受到冲击时，其缓冲箱3处会带动受力板13与第一缓冲弹簧11的运动，从而减小了缓冲箱3处受到的冲击力，且在对装置拆卸组装时，先将底座1处固定在一处地面，再通过两连接杆2底部设置的第一卡合块与第一卡合槽6处接触固定，通过l形块7处将连接杆2与底座1安装固定，且通过第一固定块9外部固定连接的连接块8处与连接杆2内部设置的第二卡合槽10处接触固定，从而达到对装置的便捷拆卸安装。
