1.本实用新型涉及数据信息采集器技术领域,具体为一种具有防护结构的数据信息采集装置。
背景技术:2.采集器用于在分布式光伏、配电室、小型水利、箱式光伏电站小型储能、能耗上传系统等多种子站系统中,用于对电力能耗信息数据的采集储存中。
3.但是在实际的使用者利用采集器对数据信息进行采集储存时,现有采集器本身并不具备防护的功能,当采集器从高处坠落会导致采集器损坏的现象发生,不能够对摔落在地的采集器起到一个缓冲的保护作用,同时不能够防止日常使用时的意外磕碰撞击等,降低了采集器在使用时或是放置时的稳定性安全性及数据采集储存的安全性。
技术实现要素:4.本实用新型的目的在于提供一种具有防护结构的数据信息采集装置,以解决上述背景技术中提出的问题。
5.为了解决上述技术问题,本实用新型提供如下技术方案:一种具有防护结构的数据信息采集装置,包括采集器,所述采集器的一侧设置有盖板,所述采集器的表面设置有防护机构;
6.所述防护机构包括保护壳,所述保护壳套设于采集器的表面,所述保护壳的内壁滑动安装有定位板,所述定位板的数量为两个,所述定位板的表面固定安装有弹簧,所述弹簧的一端固定连接于保护壳的内壁,所述弹簧的数量为八个。
7.优选的,所述保护壳的两侧均开设有散热孔,所述散热孔的数量为若干个。
8.优选的,所述保护壳的表面转动安装有盖板,所述保护壳的表面固定安装有转轴,所述盖板与保护壳的连接处通过转轴转动连接。
9.优选的,所述保护壳的表面固定安装有弹性卡扣,所述弹性卡扣的表面与盖板的表面接触。
10.优选的,所述定位板的表面开设有滑槽,所述采集器的表面固定安装有滑块,所述滑块的表面与滑槽的内壁接触。
11.优选的,所述定位板的表面固定安装有限位杆,所述限位杆的数量为八个,所述限位杆的表面与散热孔的内壁接触,所述限位杆的一端固定安装有保护块,所述保护块的数量为八个。
12.优选的,所述保护壳的底部固定安装有橡胶防滑垫,所述橡胶防滑垫的数量为四个。
13.与现有技术相比,本实用新型所达到的有益效果是:
14.本实用新型通过设置防护机构,能够在使用者利用采集器对数据信息进行采集储存时,对采集器进行防护保护,能够避免采集器从高处坠落导致采集器损坏的现象发生,能
够对摔落在地的采集器起到一个缓冲的保护,同时能够防止日常使用时的意外磕碰撞击等,确保了采集器在使用时或是放置时的稳定性安全性及数据采集储存的安全性。
附图说明

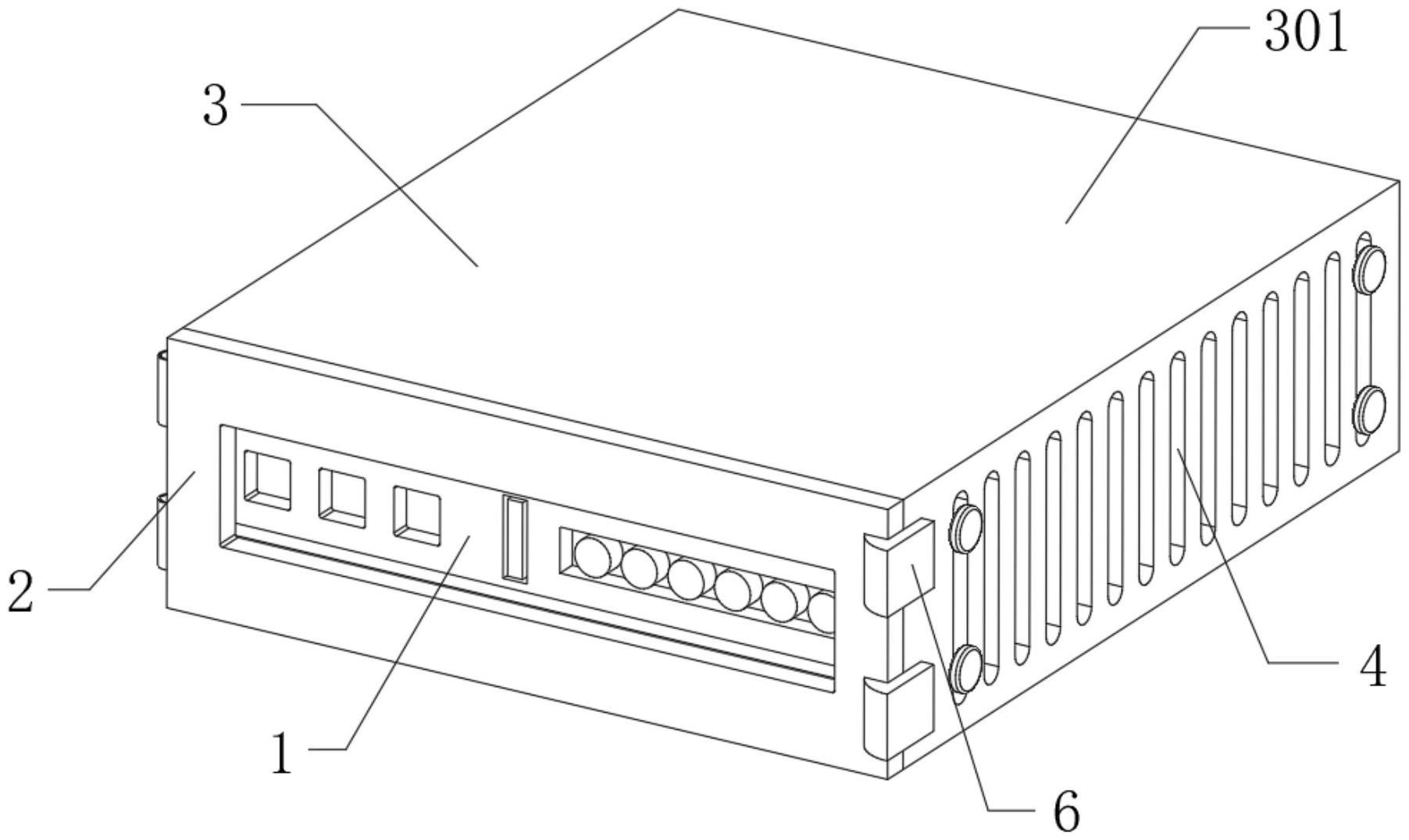

15.图1为本实用新型的立体图;
16.图2为本实用新型的局部结构的第一立体图;
17.图3为本实用新型的局部结构的第二立体图;
18.图4为本实用新型的图3中a处的局部放大图;
19.图5为本实用新型的局部结构的第三立体图。
20.其中:1、采集器;2、盖板;3、防护机构;301、保护壳;302、定位板;303、弹簧;4、散热孔;5、转轴;6、弹性卡扣;7、滑槽;8、滑块;9、限位杆;10、保护块;11、橡胶防滑垫。
具体实施方式
21.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
22.请参阅图1-5,一种具有防护结构的数据信息采集装置,包括采集器1,采集器1的一侧设置有盖板2,采集器1的表面设置有防护机构3;
23.防护机构3包括保护壳301,保护壳301套设于采集器1的表面,保护壳301的内壁滑动安装有定位板302,定位板302的数量为两个,定位板302的表面固定安装有弹簧303,弹簧303的一端固定连接于保护壳301的内壁,弹簧303的数量为八个。
24.具体的,保护壳301的两侧均开设有散热孔4,散热孔4的数量为若干个。
25.通过上述技术方案,通过设置散热孔4,采集器1在使用时会产生热量,热量可以通过散热孔4排出保护壳301,增加了保护壳301防护过程中的散热效果。
26.具体的,保护壳301的表面转动安装有盖板2,保护壳301的表面固定安装有转轴5,盖板2与保护壳301的连接处通过转轴5转动连接。
27.通过上述技术方案,通过设置转轴5与盖板2,使用者通过转轴5关闭盖板2,弹性卡扣6接触盖板2的表面可以将盖板2牢牢的固定在保护壳301的表面,能够使采集器1不会轻易的脱离保护壳301内壁。
28.具体的,保护壳301的表面固定安装有弹性卡扣6,弹性卡扣6的表面与盖板2的表面接触。
29.通过上述技术方案,通过设置弹性卡扣6,弹性卡扣6接触盖板2的表面可以将盖板2牢牢的固定在保护壳301的表面,能够使采集器1不会轻易的脱离保护壳301内壁。
30.具体的,定位板302的表面开设有滑槽7,采集器1的表面固定安装有滑块8,滑块8的表面与滑槽7的内壁接触。
31.通过上述技术方案,通过设置滑槽7与滑块8,使用者将采集器1滑动安装在保护壳301的内壁,使用者将滑块8对准滑槽7插入即可完成安装,能够让使用者安装采集器1更加的便捷。
32.具体的,定位板302的表面固定安装有限位杆9,限位杆9的数量为八个,限位杆9的表面与散热孔4的内壁接触,限位杆9的一端固定安装有保护块10,保护块10的数量为八个。
33.通过上述技术方案,通过设置限位杆9与保护块10,限位杆9在散热孔4的内壁滑动确保了定位板302滑动的方向,避免发生偏移的现象,同时保护块10能够防止限位杆9从散热孔4内滑出。
34.具体的,保护壳301的底部固定安装有橡胶防滑垫11,橡胶防滑垫11的数量为四个。
35.通过上述技术方案,通过设置橡胶防滑垫11,使用者将保护壳301放置在合适的位置进行数据信息的采集储存操作,保护壳301底部设置的橡胶防滑垫11可以增大保护壳301与放置地表面的摩擦力,避免在放置时发生晃动的现象,增加了数据信息采集储存的稳定性。
36.在使用时,在使用者利用采集器1对数据信息进行采集储存时,使用者将采集器1滑动安装在保护壳301的内壁,使用者将滑块8对准滑槽7插入即可完成安装,而后使用者通过转轴5关闭盖板2,弹性卡扣6接触盖板2的表面可以将盖板2牢牢的固定在保护壳301的表面,能够使采集器1不会轻易的脱离保护壳301内壁,随后使用者将保护壳301放置在合适的位置进行数据信息的采集储存操作,保护壳301底部设置的橡胶防滑垫11可以增大保护壳301与放置地表面的摩擦力,避免在放置时发生晃动的现象,增加了数据信息采集储存的稳定性,当采集器1不慎从高处掉落时,保护壳301内壁设置的弹簧303会起到一定的缓冲作用,定位板302能够固定住采集器1使其跟随弹簧303的缓冲起伏,限位杆9在散热孔4的内壁滑动确保了定位板302滑动的方向,避免发生偏移的现象,同时保护块10能够防止限位杆9从散热孔4内滑出,采集器1在使用时会产生热量,热量可以通过散热孔4排出保护壳301,增加了保护壳301防护过程中的散热效果。
37.最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
