1.本实用新型涉及一种球拍，特别是涉及一种的可降低风阻且刚性佳的球拍。


背景技术：

2.参阅图1及图2，传统用于羽球或网球运动中的球拍1包含供使用者手部握持的握柄11，及连接于所述握柄11顶部末端的框架12。所述球拍1的框架12为外径等尺寸的框环状结构，此种传统式设计虽然已沿用多年，但在挥动时仍会受到较大的风阻，且在刚性上也还具有可加强的地方，因此尚具有改善的空间。


技术实现要素：

3.本实用新型的目的在于提供一种可降低风阻且高刚性的球拍。
4.本实用新型球拍；其特征在于：所述球拍包含握柄，及连接所述握柄且沿环绕方向延伸的框架，所述框架包括多个沿所述环绕方向彼此环状间隔排列的框段部，及多个与所述框段部交错排列且相互连接的框体部，每一个框体部在垂直所述环绕方向的挥拍方向上的最大外径大于任一个框段部在所述挥拍方向上的最大外径。
5.本实用新型所述球拍，其特征在于：每一个框段部在所述环绕方向上的相反两侧分别连接相邻的两个框体部。
6.本实用新型所述球拍，其特征在于：每一个框体部的横截面为八角形。
7.本实用新型所述球拍，其特征在于：所述框架具有平行所述握柄的中心轴且垂直所述环绕方向的基准面，所述框段部及所述框体部的排列以所述基准面为对称面而呈镜射对称。
8.本实用新型所述球拍，其特征在于：所述框段部在所述环绕方向上的长度不完全相等。
9.本实用新型所述球拍，其特征在于：所述框体部在所述环绕方向上的长度不完全相等。
10.本实用新型所述球拍，其特征在于：所述握柄包括朝所述框架延伸的柄杆部，及连接所述柄杆部与所述框架的连接部。
11.本实用新型所述球拍，其特征在于：所述握柄的连接部沿所述环绕方向延伸且两端分别连接所述框架的其中两个框体部。
12.本实用新型的有益的效果在于：所述框体部在所述挥拍方向上较所述框段部凸出，从而能够减少并降低风阻，所述框体部间隔凸设的配置方式则能在降低风阻的同时兼顾所述框架的结构强度，从而具备低风阻及高刚性的特性。
附图说明
13.图1是正视图，说明一种传统的球拍；
14.图2是侧视图，说明图1中所述球拍的框架呈外径等尺寸的环框状；

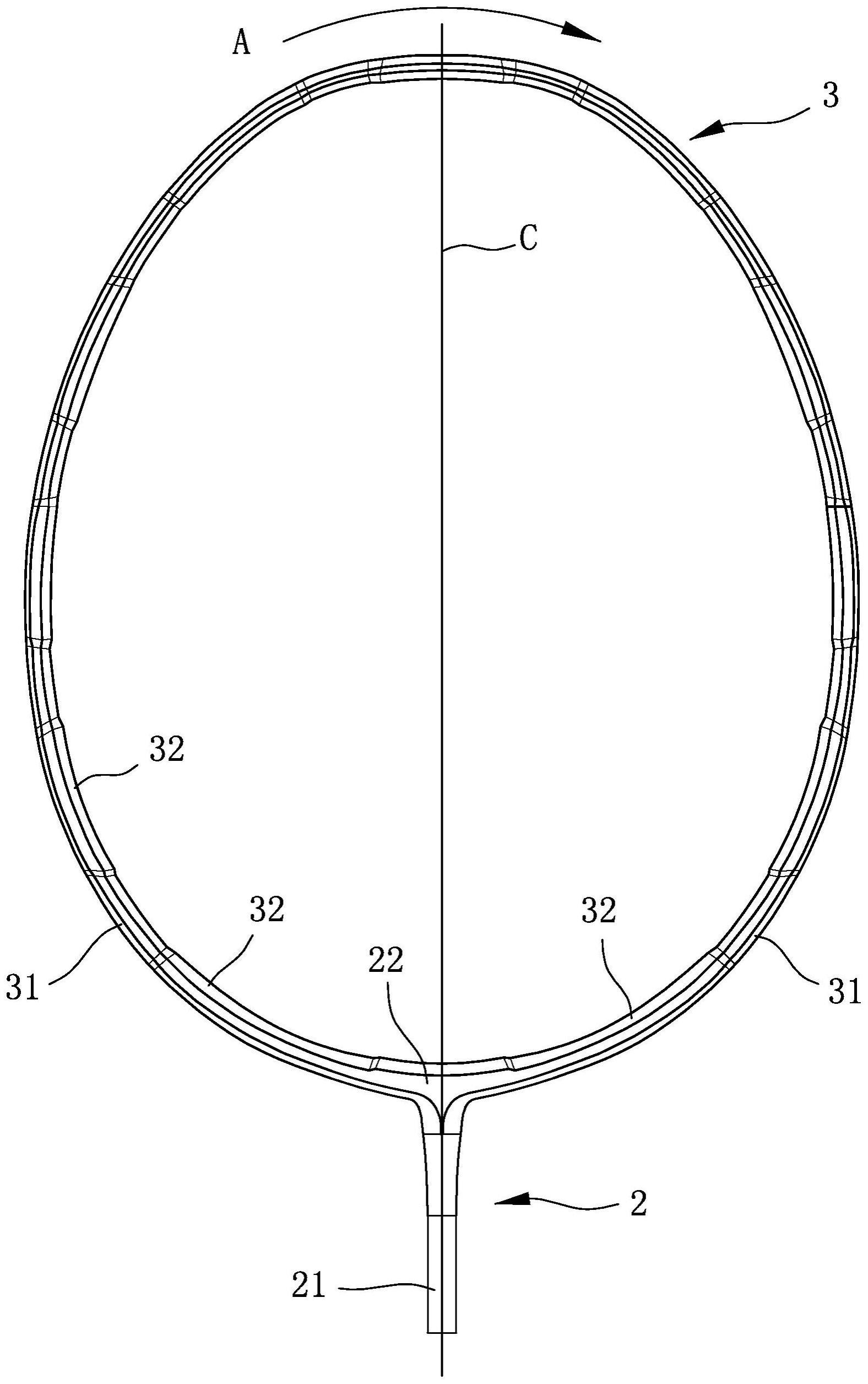

15.图3是正视图，说明本实用新型球拍的实施例；
16.图4是侧视图，说明本实施例中，所述框架的外径非等尺寸设计；
17.图5至图8皆是俯视剖面图，说明本实施例的框体部不同的横截面态样；及
18.图9是正视图，说明本实施例的所述框段部及所述框体部不等长的态样。
具体实施方式
19.下面结合附图及实施例对本实用新型进行详细说明。
20.参阅图3、图4，及图5，本实用新型球拍的实施例，包含一个底端可供使用者握持的握柄2，及一个沿一个环绕方向a延伸且两端连接所述握柄2的框架3。所述握柄2包括一个柄杆部21，及一个连接所述柄杆部21，且沿所述环绕方向a延伸而使两端连接所述框架3的两端的连接部22。所述框架3包括多个沿所述环绕方向a彼此环状间隔排列的框段部31，及多个与所述框段部31交错排列且相互连接的框体部32。所述框体部32的其中两个分别连接所述连接部22在所述环绕方向a上的两端。需要特别注意的是，本实施例可应用于羽球运动或网球运动中，所述柄杆部21及所述连接部22也可依实际应用的运动的需求调整结构或外型。
21.所述框架3具有一个平行所述握柄2的中心轴且垂直所述环绕方向a的基准面c，所述框段部31及所述框体部32的排列以所述基准面c为对称面而呈镜射对称，以使所述框架3的重心及结构能保持平衡。每一个框段部31在所述环绕方向a上的相反两侧分别连接相邻的两个框体部32。每一个框体部32在一个垂直所述环绕方向a的挥拍方向b上的最大外径d大于任一个框段部31在所述挥拍方向b上的最大外径e，亦即所述框体部32在所述挥拍方向b上较任一个框段部31向外凸出，较佳地，所述框体部32垂直所述环绕方向a的横截面如图5所示地为八角形，如此会使所述框体部32沿所述挥拍方向b凸出的迎风面积渐缩，并在末端形成较小的平面，此种设计可以在大幅减少风阻的同时维持整体结构的刚性。
22.参阅图6、图7，及图8，所述框体部32的横截面除了呈八角型外，也可以如图6、图7，及图8所示地分别为六角形、椭圆形，或方形，当所述框体部32的横截面为六角形或椭圆形时，迎风面积逐渐缩合，因此降低风阻的能力较八角形横截面佳，但刚性较低，而方形横截面的降低风阻能力较八角形横截面差，但刚性较佳，因此本实施例在制造时也可依需求、材质去调整其横截面的外型。
23.参阅图9，需要特别说明的是，所述框段部31在所述环绕方向a上的长度可以如图9所示地不完全相等，同样地所述框体部32在所述环绕方向a上的长度也可以不完全相等，但需注意的是，为了保持所述球拍拿持及挥击时的平衡，因此即使所述框段部31及所述框体部32的长度不完全相等，但仍是以所述基准面c为对称面而呈镜射对称。
24.综上所述，本实用新型透过所述框体部32在所述挥拍方向b上相对于所述框段部31凸出且彼此间隔排列的结构，加上每一个框体部32的横截面为八角形的设计，使所述球拍能大幅降低风阻并同时能维持足够的刚性，故确实能达成本实用新型的目的。
