1.本实用新型涉及护理器具领域，尤其涉及一种上肢康复锻炼器。


背景技术：

2.康复锻炼就是尽可能确保患者拥有良好的身体、精神状态及社会生活状况所必需的行动总和，目的是调整身体和精神的不适应，使之早日康复出院，预防疾病再复发，提高生活质量。而上肢康复锻炼就是针对上肢进行康复锻炼。
3.目前现有的康复锻炼器材针对锻炼的动作较为单调，在进行康复训练时活动的范围和模式较为固定，不利于根据锻炼的需求进行调整，灵活性较差。
4.因此，有必要提供一种上肢康复锻炼器解决上述技术问题。


技术实现要素：

5.本实用新型提供一种上肢康复锻炼器，解决了现有的康复锻炼器材针对锻炼的动作较为单调，在进行康复训练时活动的范围和模式较为固定，不利于根据锻炼的需求进行调整，灵活性较差的问题。
6.为解决上述技术问题，本实用新型提供的一种上肢康复锻炼器，包括支撑横支板，所述支撑横支板底面的角部固定安装有支撑脚柱，所述支撑脚柱的底端固定安装有万向轮体，所述支撑脚柱侧表面的下方固定设置于加强支架机构，所述支撑横支板顶面侧边的中部固定安装有锻炼器材支撑环轨，所述锻炼器材支撑环轨的表面滑动套接有活动轨套，所述活动轨套的底部固定安装有连接绳索，所述连接绳索的底端固定安装有把手限位机构，所述把手限位机构的底端固定安装有把手柄管，所述把手柄管的表面固定套接有手持套体机构。
7.优选的；所述加强支架机构包括横向支条和侧支轴，所述横向支条和侧支轴分别位于支撑脚柱的两个侧边。
8.优选的；所述横向支条和侧支轴的数量均为两个，且横向支条和侧支轴呈九十度交叉分布。
9.优选的；所述把手限位机构包括限位挡座和防护胶圈，所述防护胶圈粘接在限位挡座的侧边缘。
10.优选的；所述手持套体机构包括抓持接触柄套和防滑接触槽，所述防滑接触槽纵向开设于抓持接触柄套的侧表面。
11.优选的；所述抓持接触柄套采用硅胶材质制成，所述防滑接触槽的数量为多个，且多个防滑接触槽等距环绕分布于抓持接触柄套侧表面。
12.与相关技术相比较；本实用新型提供的一种上肢康复锻炼器具有如下有益效果：
13.本实用新型提供一种上肢康复锻炼器；通过设置手持套体机构和把手柄管作为手持结构，旋转手持套体机构即可使活动轨套在锻炼器材支撑环轨的表面转动，即可调节手持套体机构的方位，而顺着锻炼器材支撑环轨的结构进行拉动或摆动，即可进行康复锻炼，
可根据需要康复锻炼的需求选择在锻炼器材支撑环轨表面进行活动的弧段，从而达到了便于调整手持锻炼位置的效果，实现了利于根据锻炼需要进行调整的目标，极大地提高了灵活性。
附图说明

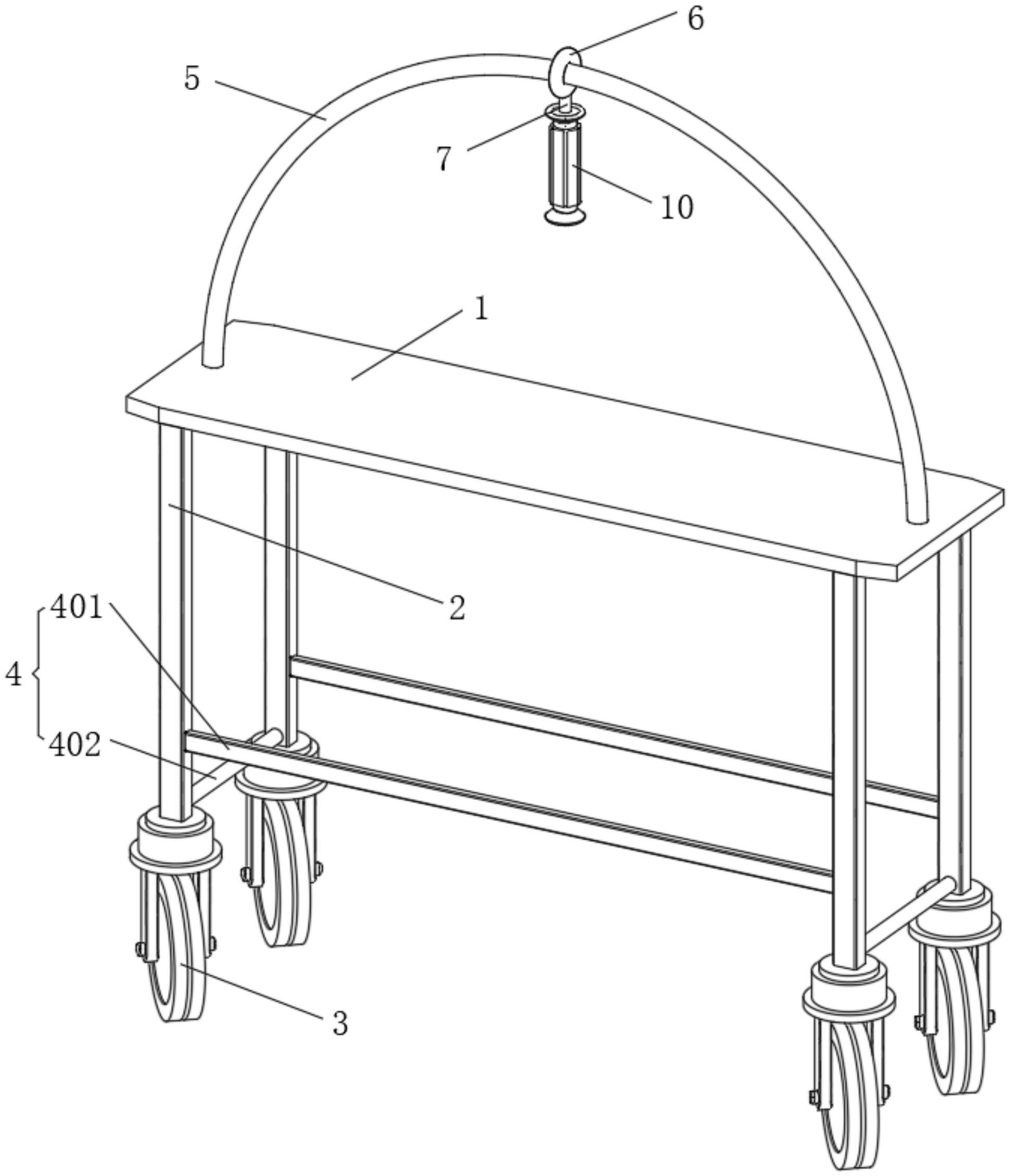

14.图1为本实用新型提供的结构立体视图；
15.图2为本实用新型提供的局部结构立体视图；
16.图3为本实用新型提供的锻炼器材支撑环轨结构剖解示意图。
17.图中标号：1、支撑横支板；2、支撑脚柱；3、万向轮体；4、加强支架机构；5、锻炼器材支撑环轨；6、活动轨套；7、连接绳索；8、把手限位机构；9、把手柄管；10、手持套体机构；401、横向支条；402、侧支轴；801、限位挡座；802、防护胶圈；1001、抓持接触柄套；1002、防滑接触槽。
具体实施方式
18.下面结合附图和实施方式对本实用新型作进一步说明。
19.请结合参阅图1-3；一种上肢康复锻炼器，包括支撑横支板1，支撑横支板1底面的角部固定安装有支撑脚柱2，支撑脚柱2的底端固定安装有万向轮体3，支撑脚柱2侧表面的下方固定设置于加强支架机构4，支撑横支板1顶面侧边的中部固定安装有锻炼器材支撑环轨5，锻炼器材支撑环轨5的表面滑动套接有活动轨套6，活动轨套6的底部固定安装有连接绳索7，连接绳索7的底端固定安装有把手限位机构8，把手限位机构8的底端固定安装有把手柄管9，把手柄管9的表面固定套接有手持套体机构10。
20.本实用新型中：加强支架机构4包括横向支条401和侧支轴402，横向支条401和侧支轴402分别位于支撑脚柱2的两个侧边。
21.本实用新型中：横向支条401和侧支轴402的数量均为两个，且横向支条401和侧支轴402呈九十度交叉分布。
22.本实用新型中：把手限位机构8包括限位挡座801和防护胶圈802，防护胶圈802粘接在限位挡座801的侧边缘。
23.本实用新型中：手持套体机构10包括抓持接触柄套1001和防滑接触槽1002，防滑接触槽1002纵向开设于抓持接触柄套1001的侧表面。
24.本实用新型中：抓持接触柄套1001采用硅胶材质制成，防滑接触槽1002的数量为多个，且多个防滑接触槽1002等距环绕分布于抓持接触柄套1001侧表面。
25.本实用新型提供的一种上肢康复锻炼器的工作原理如下：
26.在进行康复锻炼使用时，患者通过抓持手持套体机构10，即可旋转手持套体机构10，以使活动轨套6在锻炼器材支撑环轨5的表面转动，即可调节手持套体机构10的方位，而顺着锻炼器材支撑环轨5的结构进行拉动或摆动，即可进行康复锻炼，可根据需要康复锻炼的需求选择在锻炼器材支撑环轨5表面进行活动的弧段。
27.与相关技术相比较；本实用新型提供的一种上肢康复锻炼器具有如下有益效果：通过设置手持套体机构10和把手柄管9作为手持结构，旋转手持套体机构10即可使活动轨套6在锻炼器材支撑环轨5的表面转动，即可调节手持套体机构10的方位，而顺着锻炼器材
支撑环轨5的结构进行拉动或摆动，即可进行康复锻炼，可根据需要康复锻炼的需求选择在锻炼器材支撑环轨5表面进行活动的弧段，从而达到了便于调整手持锻炼位置的效果，实现了利于根据锻炼需要进行调整的目标，极大地提高了灵活性。
28.以上所述仅为本实用新型的实施例；并非因此限制本实用新型的专利范围；凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换；或直接或间接运用在其它相关的技术领域；均同理包括在本实用新型的专利保护范围内。


技术特征：
1.一种上肢康复锻炼器，包括支撑横支板，其特征在于，所述支撑横支板底面的角部固定安装有支撑脚柱，所述支撑脚柱的底端固定安装有万向轮体，所述支撑脚柱侧表面的下方固定设置于加强支架机构，所述支撑横支板顶面侧边的中部固定安装有锻炼器材支撑环轨，所述锻炼器材支撑环轨的表面滑动套接有活动轨套，所述活动轨套的底部固定安装有连接绳索，所述连接绳索的底端固定安装有把手限位机构，所述把手限位机构的底端固定安装有把手柄管，所述把手柄管的表面固定套接有手持套体机构。2.根据权利要求1所述的一种上肢康复锻炼器，其特征在于，所述加强支架机构包括横向支条和侧支轴，所述横向支条和侧支轴分别位于支撑脚柱的两个侧边。3.根据权利要求2所述的一种上肢康复锻炼器，其特征在于，所述横向支条和侧支轴的数量均为两个，且横向支条和侧支轴呈九十度交叉分布。4.根据权利要求1所述的一种上肢康复锻炼器，其特征在于，所述把手限位机构包括限位挡座和防护胶圈，所述防护胶圈粘接在限位挡座的侧边缘。5.根据权利要求1所述的一种上肢康复锻炼器，其特征在于，所述手持套体机构包括抓持接触柄套和防滑接触槽，所述防滑接触槽纵向开设于抓持接触柄套的侧表面。6.根据权利要求5所述的一种上肢康复锻炼器，其特征在于，所述抓持接触柄套采用硅胶材质制成，所述防滑接触槽的数量为多个，且多个防滑接触槽等距环绕分布于抓持接触柄套侧表面。

技术总结
本实用新型提供了一种上肢康复锻炼器，包括支撑横支板，所述支撑横支板底面的角部固定安装有支撑脚柱，所述支撑脚柱的底端固定安装有万向轮体，所述支撑脚柱侧表面的下方固定设置于加强支架机构，所述支撑横支板顶面侧边的中部固定安装有锻炼器材支撑环轨。通过设置手持套体机构和把手柄管作为手持结构，旋转手持套体机构即可使活动轨套在锻炼器材支撑环轨的表面转动，即可调节手持套体机构的方位，而顺着锻炼器材支撑环轨的结构进行拉动或摆动，即可进行康复锻炼，可根据需要康复锻炼的需求选择在锻炼器材支撑环轨表面进行活动的弧段，从而达到了便于调整手持锻炼位置的效果，实现了利于根据锻炼需要进行调整的目标，极大地提高了灵活性。高了灵活性。高了灵活性。


技术研发人员：张丽 张君玉 崔懿 陶雨霞
受保护的技术使用者：江阴市中医院
技术研发日：2023.06.16
技术公布日：2023/10/27
