1.本实用新型涉及舞蹈训练器材技术领域，具体是一种舞蹈压脚背装置。


背景技术：

2.在一些体育舞蹈表演中经常需要将脚趾撑高，而将脚掌竖立使其与小腿几乎平直，一方面可以减少脚部与地面的摩擦力，利于回旋等各种舞姿，再者可以垫高舞者的身高所以可以呈现美妙的体态，而有利于整个舞蹈的呈现。在体育舞蹈训练的过程中压脚背是常见的训练方式，因此，压脚背器材对体育舞蹈表演者而言是不可缺少的器材。
3.现有的舞蹈压脚背装置通常是由一体成型的木材加工而成的，其端部用于支撑脚掌的板是固定不便，不能够根据不同的使用者来调节其支撑角度，使用起来灵活性较低，因此，本领域技术人员提供了一种舞蹈压脚背装置，以解决上述背景技术中提出的问题。


技术实现要素：

4.本实用新型的目的在于提供一种舞蹈压脚背装置，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种舞蹈压脚背装置，包括底板，所述底板的顶部一体成型有腿部支撑板，所述腿部支撑板的前端转动安装有用于穿套固定绑带的调节板，所述调节板的底部粘结连接有固定板；
6.底板的顶部位于调节板的底部安装有转动组件，所述转动组件的一侧安装有推拉组件，底板的顶部粘结连接有支撑推拉组件的定位板及支撑转动组件的挡板，所述推拉组件的顶部通过推杆与固定板的底部转动连接。
7.优选的：所述腿部支撑板前端的两侧粘结连接有撑杆，所述调节板靠近腿部支撑板一端的两侧均一体呈有可在撑杆表面转动的连接块。
8.优选的：所述转动组件包括转杆和第一锥齿轮，所述转杆的一端通过轴承与挡板的一侧转动连接，转杆的表面粘结连接有连接推拉组件的第一锥齿轮。
9.优选的：所述转杆远离挡板的一端粘结连接有表面开设有防滑槽的转盘。
10.优选的：所述底板的顶部粘结有两组支撑推拉组件的定位板。
11.优选的：所述推拉组件包括第二锥齿轮、螺杆、限位杆和活动块，所述螺杆与两组定位板均通过轴承转动连接，螺杆的一端粘结连接有与第一锥齿轮相啮合的第二锥齿轮，两组所述定位板之间粘结连接有限位杆，所述限位杆和螺杆均贯穿活动块，所述活动块与螺杆螺纹连接，活动块与限位杆滑动连接，活动块的顶部通过推杆与固定板的底部转动连接。
12.优选的：所述推杆的一端与固定板的底部通过销轴转动连接，推杆的另一端与活动块的顶部通过销轴转动连接。
13.优选的：所述调节板的底部位于固定板的顶部粘结连接有限制固定绑带滑动的挡条。
14.与现有技术相比，本实用新型的有益效果是：
15.1、本实用新型中，使用者将腿部放置到腿部支撑板上方，脚部套至调节板顶部橡胶绑带内，利用转动转动组件带动推拉组件移动，推拉组件通过推杆可带动固定板和调节板以腿部支撑板的端部为支撑轴进行转动，能够控制调节板的支撑角度，以便于适应不同的使用者，提高使用者的舒适度。
16.2、本实用新型中，利用转杆带动第一锥齿轮转动、第二锥齿轮和螺杆转动，螺杆的转动带动活动块在限位杆的表面滑动，活动块带动推杆移动，推杆可带动固定板和调节板转动，调节板的驱动结构简单，操作方便。
附图说明

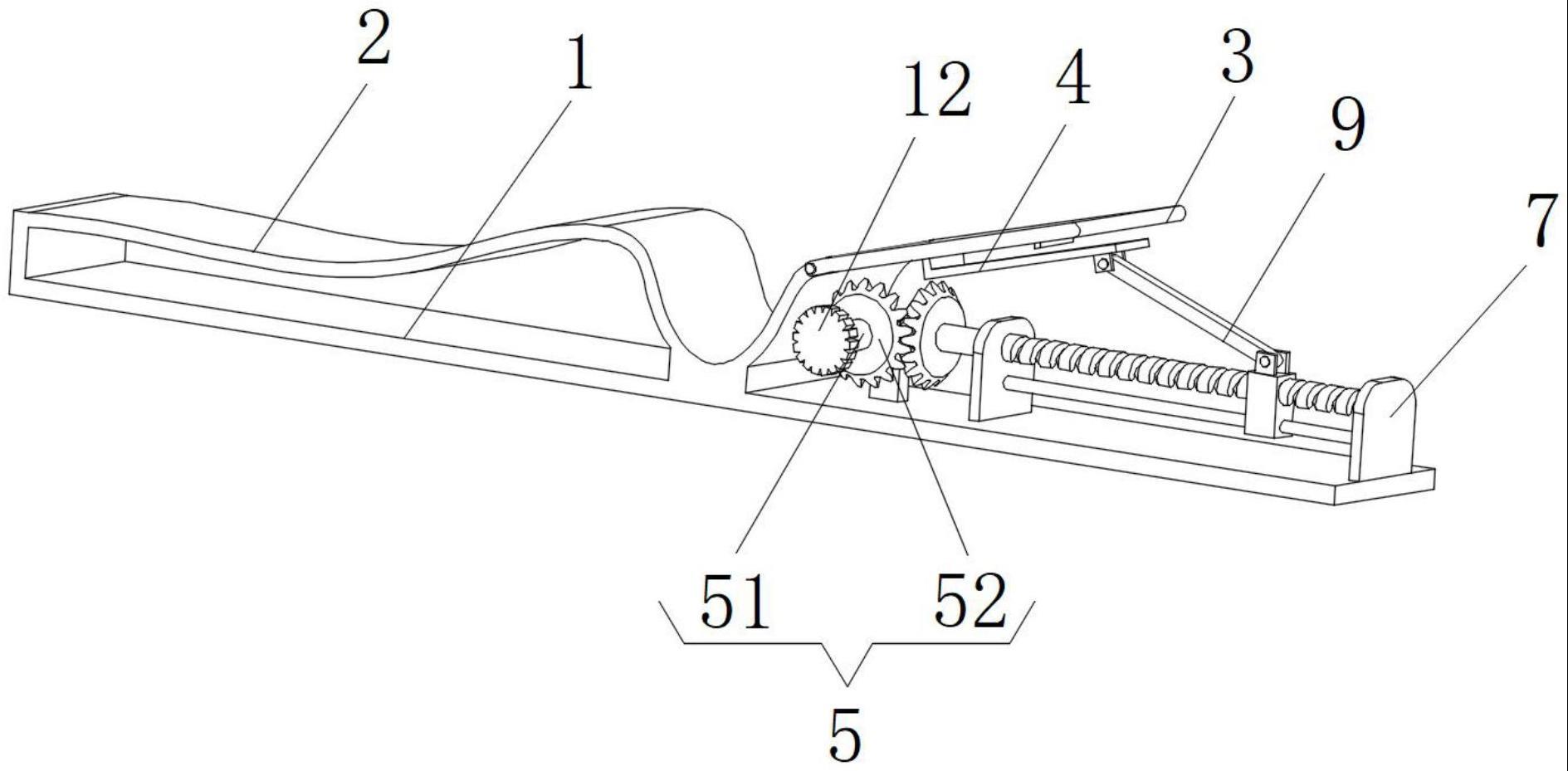

17.图1为本实用新型整体结构的示意图；
18.图2为本实用新型整体结构的俯视图；
19.图3为本实用新型整体结构的侧视图；
20.图4为图3中b的放大图。
21.图中：1、底板；2、腿部支撑板；3、调节板；4、固定板；5、转动组件；51、转杆；52、第一锥齿轮；6、推拉组件；61、第二锥齿轮；62、螺杆；63、限位杆；64、活动块；7、定位板；8、挡板；9、推杆；10、撑杆；11、连接块；12、转盘；13、挡条。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1～4，本实用新型实施例中，一种舞蹈压脚背装置，包括底板1，底板1的顶部一体成型有腿部支撑板2，腿部支撑板2的前端转动安装有用于穿套固定绑带的调节板3，调节板3的底部位于固定板4的顶部粘结连接有限制固定绑带滑动的挡条13，挡条13可防止固定绑带轻易从调节板3的表面滑脱，调节板3的底部粘结连接有固定板4，底板1的顶部位于调节板3的底部安装有转动组件5，转动组件5的一侧安装有推拉组件6，底板1的顶部粘结连接有支撑推拉组件6的定位板7及支撑转动组件5的挡板8，推拉组件6的顶部通过推杆9与固定板4的底部转动连接。
24.将用于穿套使用者脚部的带有一定弹性的橡胶绑带套至调节板3的表面，使用者将腿部放置到腿部支撑板2上方，腿部支撑板2顶部的凹槽内用于放置脚跟，脚部套至调节板3顶部橡胶绑带内，橡胶绑带可对使用者脚部进行固定，之后可转动转动组件5，转动组件5带动推拉组件6移动，推拉组件6可带动推杆9移动，推杆9可带动固定板4和调节板3以腿部支撑板2的端部为支撑轴进行转动，能够控制调节板3的支撑角度。
25.腿部支撑板2前端的两侧粘结连接有撑杆10，调节板3靠近腿部支撑板2一端的两侧均一体呈有可在撑杆10表面转动的连接块11，连接块11的内部可通过轴承与撑杆10表面转动连接或直接套设在其表面，调节板3可带动连接块11在撑杆10的表面转动。
26.转动组件5包括转杆51和第一锥齿轮52，转杆51的一端通过轴承与挡板8的一侧转
动连接，转杆51的表面粘结连接有连接推拉组件6的第一锥齿轮52，转杆51远离挡板8的一端粘结连接有表面开设有防滑槽的转盘12，转盘12便于转动转杆51，底板1的顶部粘结有两组支撑推拉组件6的定位板7，两组定位板7提供推拉组件6的稳固性。
27.推拉组件6包括第二锥齿轮61、螺杆62、限位杆63和活动块64，螺杆62与两组定位板7均通过轴承转动连接，螺杆62的一端粘结连接有与第一锥齿轮52相啮合的第二锥齿轮61，两组定位板7之间粘结连接有限位杆63，限位杆63和螺杆62均贯穿活动块64，活动块64与螺杆62螺纹连接，活动块64与限位杆63滑动连接，活动块64的顶部通过推杆9与固定板4的底部转动连接，推杆9的一端与固定板4的底部通过销轴转动连接，推杆9的另一端与活动块64的顶部通过销轴转动连接。
28.使用人员转动转杆51，转杆51带动第一锥齿轮52转动，第一锥齿轮52带动第二锥齿轮61转动，第二锥齿轮61带动螺杆62转动，螺杆62通过与活动块64螺纹连接，能够使螺杆62的转动带动活动块64在限位杆63的表面滑动，活动块64带动推杆9移动，推杆9可带动固定板4和调节板3转动。
29.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
