1.本实用新型涉及轨道结构领域,具体为一种可拼接的轨道结构。
背景技术:2.玩具车在使用的过程中需要使用到玩具车轨道,为了锻炼儿童动手能力通过拼接式轨道进行拼接儿童可以通过拼接不同形式的轨道,实现玩具车的不同行驶路线,现有的轨道在使用时,通过搭接在一起,拼接处连接不稳定,容易散开,影响使用,为此,我们提出一种可拼接的轨道结构。
技术实现要素:3.(一)解决的技术问题
4.针对现有技术的不足,本实用新型提供了一种可拼接的轨道结构,具备能够方便将第一轨道架与第二轨道架进行对接,方便将第一轨道架与第二轨道架进行安装固定,便于拼接,操作简单,提高第一轨道架与第二轨道架安装稳定性,便于使用,第二凹槽与第一导向槽能够对连接板、u型键板进行放置等优点,可以有效解决背景技术中的问题。
5.(二)技术方案
6.为实现上述目的,本实用新型采取的技术方案为:一种可拼接的轨道结构,包括第一轨道架与第二轨道架,所述第一轨道架的一侧设置有第二轨道架,且所述第一轨道架与第二轨道架的结构相同,所述第一轨道架下端外表面中部的一侧开设有第一凹槽,所述第一轨道架下端外表面中部的另一侧开设有第二凹槽,所述第一轨道架一侧外表面的前后两端均开设有键槽,所述第一轨道架另一侧外表面的前后两端均开设有第一导向槽,所述第一导向槽的一侧外表面开设有活动腔,所述第一导向槽的内部设置有u型键板,所述u型键板一侧外表面的中部固定安装有连接板,所述连接板的一侧外表面固定安装有固定块,所述第一凹槽前后两端外表面的一侧均开设有卡槽,所述固定块下端外表面的中部开设有活动槽,所述活动槽的内部设置有弹簧,所述弹簧的前后两端外表面均设置有拉板,且两组所述拉板对称设置,所述拉板的前端外表面设置有插板,所述活动槽的前后两端外表面均开设有第二导向槽。
7.优选的,所述连接板与第二凹槽之间为滑动连接。
8.优选的,所述u型键板与第一导向槽之间为滑动连接。
9.优选的,所述u型键板与键槽之间为插接。
10.优选的,所述连接板与第一凹槽之间为滑动连接。
11.优选的,所述插板与卡槽之间为插接,所述插板与第二导向槽之间为滑动连接,两组所述拉板通过弹簧弹性连接。
12.(三)有益效果
13.与现有技术相比,本实用新型提供了一种可拼接的轨道结构,具备以下有益效果:
14.1、该一种可拼接的轨道结构,能够方便将第一轨道架与第二轨道架进行对接,方
便将第一轨道架与第二轨道架进行安装固定,便于拼接,操作简单,提高第一轨道架与第二轨道架安装稳定性,便于使用。
15.2、该一种可拼接的轨道结构,第二凹槽与第一导向槽能够对连接板、u型键板进行放置。
附图说明

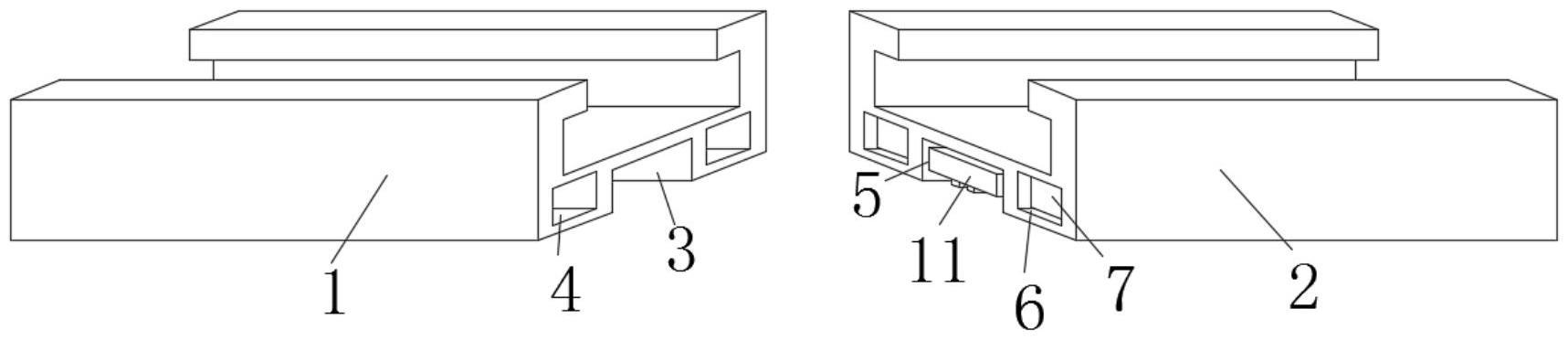

16.图1为本实用新型一种可拼接的轨道结构中整体结构示意图。
17.图2为本实用新型一种可拼接的轨道结构中第一轨道架仰视结构图。
18.图3为本实用新型一种可拼接的轨道结构中第一轨道架结构剖析图。
19.图4为本实用新型一种可拼接的轨道结构中u型键板结构图。
20.图中:1、第一轨道架;2、第二轨道架;3、第一凹槽;4、键槽;5、第二凹槽;6、第一导向槽;7、u型键板;8、连接板;9、卡槽;10、活动腔;11、固定块;12、活动槽;13、弹簧;14、拉板;15、插板;16、第二导向槽。
具体实施方式
21.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
22.本实施例是一种可拼接的轨道结构。
23.如图1-4所示,包括第一轨道架1与第二轨道架2,第一轨道架1的一侧设置有第二轨道架2,且第一轨道架1与第二轨道架2的结构相同,第一轨道架1下端外表面中部的一侧开设有第一凹槽3,第一轨道架1下端外表面中部的另一侧开设有第二凹槽5,第一轨道架1一侧外表面的前后两端均开设有键槽4,第一轨道架1另一侧外表面的前后两端均开设有第一导向槽6,第一导向槽6的一侧外表面开设有活动腔10,第一导向槽6的内部设置有u型键板7,u型键板7一侧外表面的中部固定安装有连接板8,连接板8的一侧外表面固定安装有固定块11,第一凹槽3前后两端外表面的一侧均开设有卡槽9,固定块11下端外表面的中部开设有活动槽12,活动槽12的内部设置有弹簧13,弹簧13的前后两端外表面均设置有拉板14,且两组拉板14对称设置,拉板14的前端外表面设置有插板15,活动槽12的前后两端外表面均开设有第二导向槽16。
24.连接板8与第二凹槽5之间为滑动连接;u型键板7与第一导向槽6之间为滑动连接;u型键板7与键槽4之间为插接;连接板8与第一凹槽3之间为滑动连接;插板15与卡槽9之间为插接,插板15与第二导向槽16之间为滑动连接,两组拉板14通过弹簧13弹性连接。
25.需要说明的是,本实用新型为一种可拼接的轨道结构,将第一轨道架1与第二轨道架2对齐后,拉动固定块11,带动固定块11一侧外表面设置的连接板8沿着第二凹槽5滑动的同时u型键板7沿着第一导向槽6滑动,带动固定块11整体向一侧移动,在活动槽12内部拉动两组拉板14,带动两组拉板14相向运动,对弹簧13压缩,带动插板15沿着第二导向槽16滑动,将固定块11移动到第一凹槽3内部,同时u型键板7插入键槽4中,当插板15移动到卡槽9位置后,松开拉板14,在弹簧13的复位作用下带动插板15沿着第二导向槽16滑动,将插板15卡入卡槽9中,从而将第一轨道架1与第二轨道架2进行卡接固定,能够方便将第一轨道架1与第二轨道架2进行对接,方便将第一轨道架1与第二轨道架2进行安装固定,便于拼接,操
作简单,提高第一轨道架1与第二轨道架2安装稳定性,便于使用,第二凹槽5与第一导向槽6能够对连接板8、u型键板7进行放置。
26.需要说明的是,在本文中,诸如第一和第二(一号、二号)等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个
……”
限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
27.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
技术特征:1.一种可拼接的轨道结构,包括第一轨道架(1)与第二轨道架(2),其特征在于:所述第一轨道架(1)的一侧设置有第二轨道架(2),且所述第一轨道架(1)与第二轨道架(2)的结构相同,所述第一轨道架(1)下端外表面中部的一侧开设有第一凹槽(3),所述第一轨道架(1)下端外表面中部的另一侧开设有第二凹槽(5),所述第一轨道架(1)一侧外表面的前后两端均开设有键槽(4),所述第一轨道架(1)另一侧外表面的前后两端均开设有第一导向槽(6),所述第一导向槽(6)的一侧外表面开设有活动腔(10),所述第一导向槽(6)的内部设置有u型键板(7),所述u型键板(7)一侧外表面的中部固定安装有连接板(8),所述连接板(8)的一侧外表面固定安装有固定块(11),所述第一凹槽(3)前后两端外表面的一侧均开设有卡槽(9),所述固定块(11)下端外表面的中部开设有活动槽(12),所述活动槽(12)的内部设置有弹簧(13),所述弹簧(13)的前后两端外表面均设置有拉板(14),且两组所述拉板(14)对称设置,所述拉板(14)的前端外表面设置有插板(15),所述活动槽(12)的前后两端外表面均开设有第二导向槽(16)。2.根据权利要求1所述的一种可拼接的轨道结构,其特征在于:所述连接板(8)与第二凹槽(5)之间为滑动连接。3.根据权利要求1所述的一种可拼接的轨道结构,其特征在于:所述u型键板(7)与第一导向槽(6)之间为滑动连接。4.根据权利要求1所述的一种可拼接的轨道结构,其特征在于:所述u型键板(7)与键槽(4)之间为插接。5.根据权利要求1所述的一种可拼接的轨道结构,其特征在于:所述连接板(8)与第一凹槽(3)之间为滑动连接。6.根据权利要求1所述的一种可拼接的轨道结构,其特征在于:所述插板(15)与卡槽(9)之间为插接,所述插板(15)与第二导向槽(16)之间为滑动连接,两组所述拉板(14)通过弹簧(13)弹性连接。
技术总结本实用新型公开了一种可拼接的轨道结构,包括第一轨道架与第二轨道架,所述第一轨道架的一侧设置有第二轨道架,且所述第一轨道架与第二轨道架的结构相同,所述第一轨道架下端外表面中部的一侧开设有第一凹槽,所述第一轨道架下端外表面中部的另一侧开设有第二凹槽,所述第一轨道架一侧外表面的前后两端均开设有键槽。本实用新型所述的一种可拼接的轨道结构,能够方便将第一轨道架与第二轨道架进行对接,方便将第一轨道架与第二轨道架进行安装固定,便于拼接,操作简单,提高第一轨道架与第二轨道架安装稳定性,便于使用,第二凹槽与第一导向槽能够对连接板、u型键板进行放置,带来更好的使用前景。好的使用前景。好的使用前景。
技术研发人员:刘晨曦 刘敏
受保护的技术使用者:湖南景成展览工程有限公司
技术研发日:2023.05.17
技术公布日:2023/10/27
