一种露天煤矿端帮充填开采支撑煤柱参数设计方法

1.本发明涉及露天煤矿端帮充填开采技术领域,具体涉及一种露天煤矿端帮充填开采支撑煤柱参数设计方法。


背景技术:

2.一些煤炭生产基地含有大量浅埋煤层,适宜露天开采,由此产生了大量端帮压煤(滞留煤)。但是滞留煤中仍存在大量优质煤,弃采造成巨大的资源浪费。
3.端帮开采工艺在国外得到了大范围成功应用,近年来随着国内端帮开采工艺的不断发展,为滞留煤回收提供了一种新方法,其中国内专家学者提出了多种端帮开采支撑煤柱设计方法,利用端帮采煤机进行探入式开采,留设较宽煤柱,但是未充填条件下端帮开采的煤炭采出率仅为30%左右,处在低位。此外,剥离是露天矿的必然产物,大量的排弃物占用了大量的土地资源,对生态环境造成了严重破坏,露天煤矿端帮开采结合充填开采还可以降低排弃物的负面影响。
4.因此,采用端帮充填开采不仅可以减小煤柱宽度,增加资源回收率,多回收滞留煤,同时也可以将固体废弃物变废为宝,进一步实现绿色开采,推动绿色矿山建设。


技术实现要素:

5.针对现有技术的不足,本发明提出一种露天煤矿端帮充填开采支撑煤柱参数设计方法,解决露天煤矿端帮开采资源采出率低的问题。
6.一种露天煤矿端帮充填开采支撑煤柱参数设计方法,具体包括以下步骤:
7.步骤1:采集端帮开采煤层以上各岩层岩样,选择充填材料进行配比,测试岩样及充填体的物理力学参数,并且收集已完成端帮开采的端帮开采历史参数;
8.步骤2:选取煤柱安全系数fs,结合充填工艺实际情况,沿采硐方向划分条块,以最深处条块完全充填设计煤柱宽度;
9.步骤2.1:选取煤柱安全系数fs,根据采硐深度及实际充填工艺,沿着采硐方向每10m划分一个条块;
10.步骤2.2:为了最大限度提高煤炭采出率,煤柱宽度以采硐最深处条块充填率100%条件下进行设计;
11.步骤3:建立两种充填条件下煤柱受力模型,计算煤柱强度,得出煤柱宽度;
12.步骤3.1:根据充填条件将煤柱受力模型分为充填体未接顶时煤柱受力模型、充填体接顶时煤柱受力模型;
13.步骤3.2:根据煤柱受力模型分析煤柱所受应力分布;
14.步骤3.3:根据煤柱受力模型,结合上覆岩层平均容重、煤柱宽度、采硐宽度参数,通过有效区域理论计算煤柱所受荷载大小;
15.充填体未接顶时煤柱所受载荷为:
[0016][0017]
式中:ws为煤柱宽度,m;wm为采出宽度,m;
[0018]
充填体接顶时煤柱所受载荷:
[0019][0020]
式中:e1为煤柱弹性模量;e2为充填体弹性模量;
[0021]
步骤3.4:基于朗肯土压力理论,根据煤柱受力模型,判断煤柱所受哪种土压力类型,计算出煤柱受到的侧向应力;
[0022]
充填体未接顶时煤柱所受平均侧向应力为:
[0023][0024]
式中:γf为充填体为容重,kn/m3;cf为充填体粘聚力,kpa;k
p
为被动土压力系数;为充填体内摩擦角,
°

[0025]
充填体接顶时煤柱所受平均侧向应力为:
[0026][0027]
式中:ka为主动土压力系数;
[0028]
步骤3.5:根据cimfr煤柱强度经验公式求出未充填时各参数下煤柱强度,结合mohr-coulomb强度准则求出未充填时煤柱的侧向应力;
[0029]

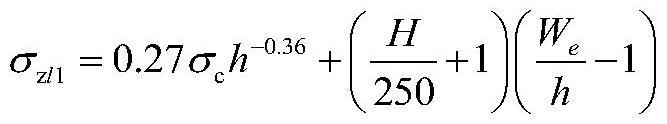

未充填时煤柱强度具体为:
[0030][0031]
式中:σ
zl1
为煤柱强度,mpa;σc为25mm
×
25mm
×
25mm立方体煤样的强度,mpa;h为煤柱高度,m;we为等效煤柱宽度,we=2ws,ws为煤柱宽度,m;h为埋藏深度,m;
[0032]
未充填时煤柱的侧向应力具体为:
[0033][0034]
式中:为煤柱内摩擦角,
°

[0035]
步骤3.6:根据步骤3.4求出的充填体提供给煤柱的侧向应力,和步骤3.5求出未充填时煤柱的侧向应力,将这两种侧向应力相加代入mohr-coulomb强度准则求出充填条件下煤柱强度;
[0036]
充填条件下煤柱强度求解公式:
[0037][0038]
式中:σ
32
是充填时煤柱受到的平均侧向应力,mpa;计算方法为所述步骤3.4;
[0039]
步骤3.7:煤柱安全系数按下式求出:
[0040][0041]
最深处条块的煤柱强度为σ
zl2
,该条块σ
zl
=σ
zl2

[0042]
步骤4:对除选定最深的其他剩余条块的充填高度进行设计;
[0043]
充填高度由采硐最深到浅依次下降,某条块的煤柱强度分为两部分,未充填部分和充填部分,计算fs时带入小的煤柱强度进行计算,见下式:
[0044][0045]
其余各条块充填高度的计算以fs一致为原则,某条块充填高度按下式求出:
[0046][0047]hfh
为各条块充填高度,m;σc为25mm
×
25mm
×
25mm立方体煤样的强度,mpa;h为煤柱高度,m;we为等效煤柱宽度,we=2ws,ws为煤柱宽度,m;h-埋藏深度,m;为煤柱内摩擦角,
°
;γf为充填体为容重,kn/m3;cf为充填体粘聚力,kpa;为充填体内摩擦角,
°
;k
p
为被动土压力系数。
[0048]
本发明的有益效果是:
[0049]
本发明提出了一种端帮充填开采支撑煤柱参数设计方法,现有端帮开采资源采出率仅为30%,但是应用本发明提出的端帮充填开采设计方法,资源采出率可大幅度提高,在本发明具体实施方式中应用,采出率达到近70%;考虑端帮充填开采是在三角载荷作用下作业,设计了端帮分段充填的方法,该方法能节省大量的充填料浆,进而降低了充填成本,提高了端帮充填开采的经济性。在提高资源回收率的同时,若使用排弃物作为充填骨料,可减少排弃物占用的土地资源,由于外排土场运距较远,一定程度上也能减少一部分运输费用。
附图说明
[0050]
图1是本发明一种露天煤矿端帮充填开采支撑煤柱参数设计方法流程图;
[0051]
图2为本发明中充填条件下煤柱受力模型;其中图a充填体未接顶时煤柱受力模型;图b充填体接顶时煤柱力学模型;
[0052]
图3为本发明中端帮充填开采条块划分示意图。
具体实施方式
[0053]
下面结合附图和具体实施实例对本发明做进一步说明。
[0054]
一种露天煤矿端帮充填开采支撑煤柱参数设计方法,如附图1所示,具体包括以下
步骤:
[0055]
步骤1:采集端帮开采煤层以上各岩层岩样,选择充填材料进行配比,测试岩样及充填体的物理力学参数,并且收集端帮开采历史参数;所述历史参数包括煤柱宽度、高度、采硐宽度;所述充填材料指向采硐内充填用的材料;
[0056]
本实施例针对某区某露天煤矿开展端帮充填开采设计,端帮开采主采煤层为4煤,煤柱尺寸6.5m,采硐高度5.5m,采硐深度150m,各岩体物理学参数见表1。
[0057]
表1岩体物理学参数见表;
[0058][0059]
步骤2:选取煤柱安全系数fs,结合充填工艺实际情况,沿采硐方向划分条块,以最深处条块完全充填为研究对象设计煤柱宽度;
[0060]
本实施例将采硐沿采深方向划分15个条块,煤柱安全系数fs=1.5视煤柱永久稳定,以采硐最深处条块充填率100%时为研究对象。端帮充填开采条块划分示意图如附图3所示;
[0061]
步骤2.1:选取煤柱安全系数fs,根据采硐深度及实际充填工艺结合目前端帮充填实际,沿着采硐方向每10米划分一个条块;
[0062]
步骤2.2:为了最大限度提高煤炭采出率,煤柱宽度以采硐最深处条块充填率100%条件下进行设计;
[0063]
步骤3:建立两种充填条件下煤柱受力模型,计算煤柱强度,得出煤柱宽度;
[0064]
本实施例建立充填条件下煤柱受力模型,计算总侧向应力为2.58mpa,充填条件下煤柱尺寸为3m,该条件下煤柱上方荷载为7.64mpa,强度为11.7mpa,稳定系数为1.53。充填条件下煤柱受力模型如附图2所示;
[0065]
步骤3.1:根据充填条件将煤柱受力模型分为充填体未接顶时煤柱受力模型、充填体接顶时煤柱受力模型;
[0066]
步骤3.2:根据煤柱受力模型分析煤柱所受应力分布;
[0067]
步骤3.3:根据煤柱受力模型,结合上覆岩层平均容重、煤柱宽度、采硐宽度参数,通过有效区域理论计算煤柱所受荷载大小;
[0068]
充填体未接顶时煤柱所受载荷为:
[0069][0070]
式中:ws为煤柱宽度,m;wm为采出宽度,m;
[0071]
充填体接顶时煤柱所受载荷:
[0072][0073]
式中:e1为煤柱弹性模量;e2为充填体弹性模量;
[0074]
步骤3.4:基于朗肯土压力理论,根据煤柱受力模型,判断煤柱所受哪种土压力类型,计算出煤柱受到的侧向应力;
[0075]
充填体未接顶时煤柱所受平均侧向应力为:
[0076][0077]
式中:γf为充填体为容重,kn/m3;cf为充填体粘聚力,kpa;k
p
为被动土压力系数;为充填体内摩擦角,
°

[0078]
充填体接顶时煤柱所受平均侧向应力为:
[0079][0080]
式中:ka为主动土压力系数;
[0081]
步骤3.5:根据cimfr煤柱强度经验公式求出未充填时各参数下煤柱强度,结合mohr-coulomb强度准则求出未充填时煤柱的侧向应力;
[0082]
未充填煤柱强度具体为:
[0083][0084]
式中:σ
zl1
为煤柱强度,mpa;σc为25mm
×
25mm
×
25mm立方体煤样的强度,mpa;h为煤柱高度,m;we为等效煤柱宽度,we=2ws,ws为煤柱宽度,m;h为埋藏深度,m;
[0085]
未充填时煤柱的侧向应力具体为:
[0086][0087]
式中:为煤柱内摩擦角,
°

[0088]
步骤3.6:根据步骤3.4求出的充填体提供给煤柱的侧向应力,和步骤3.5求出未充填时煤柱的侧向应力,将这两种侧向应力相加代入mohr-coulomb强度准则求出充填条件下煤柱强度;
[0089]
充填条件下煤柱强度求解公式:
[0090][0091]
式中:σ
32
是充填时煤柱受到的平均侧向应力,mpa;计算方法为所述步骤3.4;
[0092]
步骤3.7:煤柱安全系数按下式求出:
[0093][0094]
最深处条块的煤柱强度为σ
zl2
,该条块σ
zl
=σ
zl2

[0095]
步骤4:对除选定最深的其他剩余条块的充填高度进行设计;
[0096]
充填高度由采硐最深到浅依次下降,某条块的煤柱强度分为两部分,未充填部分和充填部分,计算fs时带入小的煤柱强度进行计算,见下式:
[0097][0098]
其余各条块充填高度的计算以fs一致为原则,某条块充填高度按下式求出:
[0099][0100]hfh
为各条块充填高度,m;σc为25mm
×
25mm
×
25mm立方体煤样的强度,mpa;h为煤柱高度,m;we为等效煤柱宽度,we=2ws,ws为煤柱宽度,m;h-埋藏深度,m;为煤柱内摩擦角,
°
;γf为充填体为容重,kn/m3;cf为充填体粘聚力,kpa;为充填体内摩擦角,
°
;k
p
为被动土压力系数。
[0101]
本实施例以煤柱尺寸为3m为基础,设计每个条块充填高度,设计煤柱结果见表2。
[0102]
表2各条块充填高度;
[0103]
