1.本发明属于芯片烧录技术领域，更具体地说，是涉及一种在线大批量芯片自动烧录方法、系统及其装置。


背景技术：

2.芯片烧录就是拷贝ic芯片，即给芯片里存入程序文件或录入数据。随着无线通信技术的发展，wifi、zigbee等无线通信设备的需求量也越来越大；在无线通信设备的生成过程中，最耗时间的是无线通信设备芯片的烧录；但是无线通信设备芯片的烧录通常是人工进行烧录，在进行人工烧录芯片时，通过人工将芯片放置在烧录装置和将芯片从烧录座上取出耗费大量时间，且通过人工将芯片放置在烧录装置上和将芯片从烧录座上取出容易出现将芯片碰坏的情况发生。
3.目前芯片烧录的办法分为在线烧录、非在线烧录。在线烧录就是在出产线上出产时把程序灌入芯片；而非在线烧录就是在出产之前把程序灌入芯片，再贴片出产。但这两种编程办法不同，一种是先烧程序入芯片，另一种则是在出产的一同烧程序入芯片。虽然非在线烧录不会出错，但是烧录时间很慢，成本高，不利于大批量生产；而在线烧录的成本虽然低很多，但不同的芯片是由不同的硅、电阻、电容、元件组成的，因此不同芯片的大小都不一样，形状也不一样。由于不同的大批量芯片在一起自动化烧录，因此很容易混淆搞错。


技术实现要素：

4.为了解决现有技术上的不足之处，本发明的目的在于提供一种在线大批量芯片烧录方法、系统及其装置，设立图像获取模块、片识别模块、检测模块、发送模块、下载模块，并采用智能化识别技术对不同的芯片进行识别与分类，可以保证对不同芯片进行批量在线烧录而不混淆，可以全自动化烧录，缩短烧录时间，降低烧录成本。
5.为了实现上述目的，本发明采取的技术方案是：
6.一种在线大批量芯片自动烧录方法，包括以下步骤：
7.s01、通过图像获取模块上设置的摄像头负责对范围内的芯片进行高清晰的拍照以获得芯片的具体图像信息，并传递给芯片识别模块；
8.s02、芯片识别模块根据芯片的具体图像信息解析出芯片的形状、大小以及电阻、电容、元件的数量的信息并对待烧录的芯片进行自动编号，并传递给检测模块；
9.s03、检测模块根据待烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及其编号与存储器预存的已经烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及其对应的编号进行识别，若不一致则证明芯片还没有烧录并通知发送模块，若一致则证明芯片已经烧录并传递给报警器通知处理中心自动传递到芯片的下一道工序；
10.s04、发送模块从存储器中存储的需要烧录的数据、时序、关键代码等有效数据或文件发送给下载模块；
11.s05、下载模块将需要烧录的数据、时序、关键代码等有效数据或文件下载给待烧
录芯片进行烧录，并传递给处理中心；
12.s06、处理中心根据已经烧录的数据、时序、关键代码等有效数据与存储器预存的需要烧录的数据、时序、关键代码等有效数据或文件进行判断，若一致则烧录合格并通知进行下一道工序；若不一致则烧录不合格，重新按s05进行烧录。
13.本发明还提供一种在线大批量芯片自动烧录系统，包括：烧录装置、遥控装置，遥控装置通过物联网或互联网与无线通信模块无线网络连接；所述遥控装置包括智能手机、智能平板、智能遥控器，在物联网或互联网的范围内通过烧录装置中的无线通信模块与处理中心无线网络连接，可以有效的监控烧录装置的运行状况。
14.进一步，所述烧录装置负责给芯片烧录有效数据或文件，包括：图像获取模块、芯片识模块、无线通信模块、检测模块、发送模块、下载模块、存储器、报警器、处理中心；所述图像获取模块、芯片识别模块、无线通信模块、检测模块、发送模块、下载模块、存储器、报警器分别与处理中心单向连接。
15.进一步优选地，所述芯片识别模块根据芯片的图像信息解析出芯片的形状、大小以及电阻、电容、元件的数量的信息并对待烧录的芯片进行自动编号，无论是相同的芯片还是不同的芯片，只要经过识别后会自动生成编号信息，包括芯片的形状、大小以及电阻、电容、元件的大小及数量、烧录的时间等信息，后续遇到已经烧录过的芯片会自动识别出来，不会重新烧录，浪费时间，更不会混淆了，然后传递信息给检测模块。
16.进一步优选地，所述检测模块负责对待烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及编号与存储器预存的已经烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及其对应的编号进行对比并识别是否一致，若不一致则证明芯片还没有烧录并通知发送模块，若一致则证明芯片已经烧录并传递给报警器。
17.进一步优选地，所述发送模块负责从存储器中存储的需要烧录的数据、时序、关键代码等有效数据或文件发送给下载模块。
18.进一步优选地，所述下载模块负责将需要烧录的数据、时序、关键代码等有效数据或文件下载给待烧录芯片进行烧录，并传递给处理中心。
19.进一步优选地，所述处理中心负责图像获取模块、芯片识模块、无线通信模块、检测模块、发送模块、下载模块、存储器、报警器的信息传递，并根据已经烧录的数据、时序、关键代码等有效数据或文件与存储器预存的需要烧录的数据、时序、关键代码等有效数据或文件进行识别。
20.进一步优选地，所述图像获取模块设置摄像头负责对不同芯片的进行高清晰的拍照以获得芯片的图像信息，并传递给芯片识别模块；
21.所述报警器根据芯片已烧录的信息自动发出报警声音，则自动通知处理中心并传递到芯片的下一道工序；
22.所述存储器负责图像获取模块、芯片识模块、无线通信模块、检测模块、发送模块、下载模块、报警器的信息存储，以及预先存储的需要烧录的数据、时序、关键代码等有效数据或文件；
23.所述无线通信模块为z-wave物联网模块，负责在z-wave物联网或互联网范围内收发z-wave物联网或互联网的网络信号。
24.本发明与现有技术相比的有益效果：
25.设立图像获取模块、芯片识别模块、检测模块、发送模块、下载模块，并采用智能化识别技术对不同的芯片进行识别与分类，可以保证对不同芯片进行大批量在线烧录而不混淆，可以全自动化烧录，缩短烧录时间，降低烧录成本。
附图说明
26.为了更清楚地说明本技术实施例中的技术方案，下面将对实施例或示范性技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

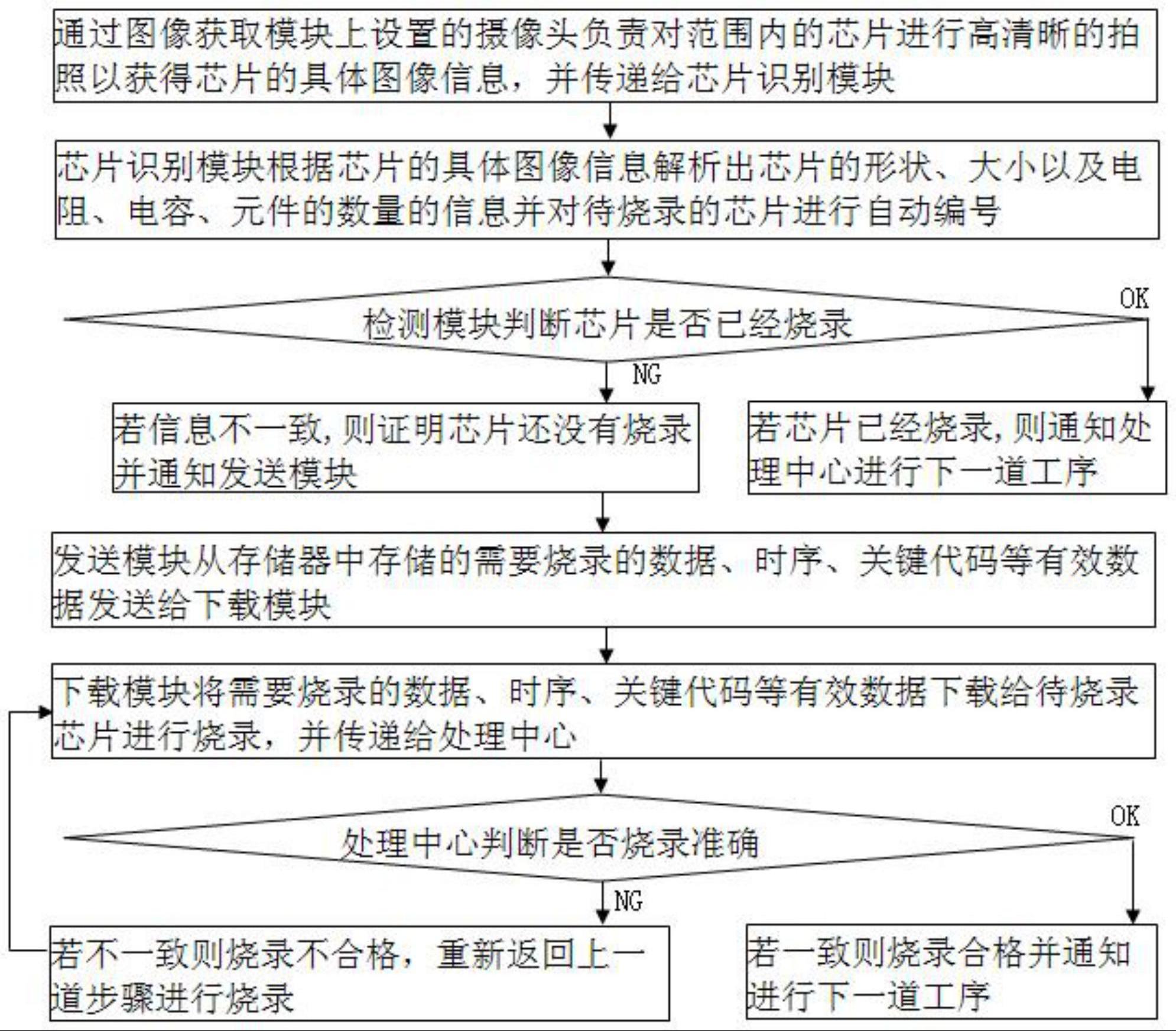

27.图1为本发明的方法流程示意图；
28.图2为本发明的系统模块示意图。
具体实施方式
29.为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
30.以下结合具体实施例对本发明的具体实现进行详细描述：
31.为了使本技术所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本技术进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本技术，并不用于限定本技术。
32.需要说明的是，当元件被称为“固定于”或“设置于”另一个元件，它可以直接在另一个元件上或者间接在该另一个元件上。当一个元件被称为是“连接于”另一个元件，它可以是直接连接到另一个元件或间接连接至该另一个元件上。
33.在本技术的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
34.本技术的说明书和权利要求书及上述附图中的术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。
35.请参考图1，本发明提供一种在线大批量芯片自动烧录方法，包括以下步骤：
36.s01、通过图像获取模块上设置的摄像头负责对范围内的芯片进行高清晰的拍照以获得芯片的具体图像信息，并传递给芯片识别模块；
37.s02、芯片识别模块根据芯片的具体图像信息解析出芯片的形状、大小以及电阻、电容、元件的数量的信息并对待烧录的芯片进行自动编号，并传递给检测模块；
38.s03、检测模块根据待烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及其编号与存储器预存的已经烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及其
对应的编号进行对比并识别是否一致，若不一致则证明芯片还没有烧录并通知发送模块，若一致则证明芯片已经烧录并传递给报警器通知处理中心自动传递到芯片的下一道工序；
39.s04、发送模块从存储器中存储的需要烧录的数据、时序、关键代码等有效数据或文件发送给下载模块；
40.s05、下载模块将需要烧录的数据、时序、关键代码等有效数据或文件下载给待烧录芯片进行烧录，并传递给处理中心；
41.s06、处理中心根据已经烧录的数据、时序、关键代码等有效数据或文件与存储器预存的需要烧录的数据、时序、关键代码等有效数据或文件进行对比，若一致则烧录合格并通知进行下一道工序；若不一致则烧录不合格，重新按s05进行烧录。
42.请参考图2，本发明还提供一种在线大批量芯片自动烧录系统，包括烧录装置、遥控装置，遥控装置通过物联网或互联网与无线通信模块无线网络连接；所述遥控装置包括智能手机、智能平板、智能遥控器，在物联网或互联网的范围内通过烧录装置中的无线通信模块与处理中心无线网络连接，可以有效的监控烧录装置的运行状况。
43.进一步，所述烧录装置负责给芯片烧录有效数据或文件，包括：图像获取模块、芯片识模块、无线通信模块、检测模块、发送模块、下载模块、存储器、报警器、处理中心；所述图像获取模块、芯片识别模块、无线通信模块、检测模块、发送模块、下载模块、存储器、报警器分别与处理中心单向连接；
44.所述图像获取模块设置摄像头负责对不同芯片的进行高清晰的拍照以获得芯片的图像信息，并传递给芯片识别模块；
45.所述芯片识别模块根据芯片的图像信息解析出芯片的形状、大小以及电阻、电容、元件的数量的信息并对待烧录的芯片进行自动编号，无论是相同的芯片还是不同的芯片，只要经过识别后会自动生成编号信息，包括芯片的形状、大小以及电阻、电容、元件的大小及数量、烧录的时间等信息，后续遇到已经烧录过的芯片会自动识别出来，不会重新烧录，浪费时间，更不会混淆了，然后传递信息给检测模块；
46.所述检测模块负责对待烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及编号与存储器预存的已经烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及其对应的编号进行对比并识别是否一致，若不一致则证明芯片还没有烧录并通知发送模块，若一致则证明芯片已经烧录并传递给报警器；
47.所述发送模块负责从存储器中存储的需要烧录的数据、时序、关键代码等有效数据或文件发送给下载模块；
48.所述下载模块负责将需要烧录的数据、时序、关键代码等有效数据或文件下载给待烧录芯片进行烧录，并传递给处理中心；
49.所述报警器根据芯片已烧录的信息自动发出报警声音，则自动通知处理中心并传递到芯片的下一道工序；
50.所述处理中心负责图像获取模块、芯片识模块、无线通信模块、检测模块、发送模块、下载模块、存储器、报警器的信息传递，并根据已经烧录的数据、时序、关键代码等有效数据或文件与存储器预存的需要烧录的数据、时序、关键代码等有效数据或文件进行识别；
51.所述存储器负责图像获取模块、芯片识模块、无线通信模块、检测模块、发送模块、下载模块、报警器的信息存储，以及预先存储的需要烧录的数据、时序、关键代码等有效数
据或文件；
52.所述无线通信模块为z-wave物联网模块，负责在z-wave物联网或互联网范围内收发z-wave物联网或互联网的网络信号。
53.系统的网络工作原理：
54.当芯片需要烧录时，把芯片放在摄像头所能拍照的范围内，通过图像获取模块上设置的摄像头负责对范围内的芯片进行高清晰的拍照以获得芯片的具体图像信息，并传递给芯片识别模块；然后芯片识别模块根据芯片的具体图像信息解析出芯片的形状、大小以及电阻、电容、元件的数量的信息并对待烧录的芯片进行自动编号，并传递给检测模块；接着检测模块根据待烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及编号与存储器预存的已经烧录芯片的形状、大小以及电阻、电容、元件的数量的信息及其对应的编号进行对比并识别是否一致，若不一致则证明芯片还没有烧录并通知发送模块，若一致则证明芯片已经烧录并传递给报警器，然后报警器根据芯片已烧录的信息自动发出报警声音，自动通知处理中心自动传递到芯片的下一道工序；同时发送模块从存储器中存储的需要烧录的数据、时序、关键代码等有效数据或文件发送给下载模块；接着下载模块将需要烧录的数据、时序、关键代码等有效数据或文件下载给待烧录芯片进行烧录，并传递给处理中心；然后处理中心根据已经烧录的数据、时序、关键代码等有效数据或文件与存储器预存的需要烧录的数据、时序、关键代码等有效数据或文件进行对比，若一致则合格；若不一致则不合格，重新进行烧录。
55.当操机者或现场主管在室外或外地，在物联网或互联网范围内利用智能手机或平板电脑通过无线网络模块与控制中心无线网络连接，可以无线或远程监芯片控烧录装置的运行状况。
56.对于本领域技术人员而言，显然本技术不限于上述示范性实施例的细节，而且在不背离本技术的精神或基本特征的情况下，能够以其他的具体形式实现本技术。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本技术的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化涵括在本技术内。
57.最后应说明的是，以上实施例仅用以说明本技术的技术方案而非限制，尽管参照较佳实施例对本技术进行了详细说明，本领域的普通技术人员应当理解，可以对本技术的技术方案进行修改或等同替换，均应包含在本技术的保护范围之内。
