1.本发明涉及线路板加工领域，特别涉及一种线路板加工表面处理装置。


背景技术：

2.电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体，由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
3.目前线路板在进行生产后需要对表面的处理，但是在进行处理前或处理后不方便对线路板进行清扫，而且在进行表面处理时不方便进行夹持大片的线路板，降低了线路板表面加工效率。
4.所以就有如专利号为cn217336074u的一种压合线路板加工用表面处理装置以用来解决上述问题，但是该装置在使用时还存在如下缺陷，如：需要翻转才可对线路板两端面进行逐步清理，导致费时费力，从而影响加工效率。


技术实现要素：

5.本发明的目的就是提供一种线路板加工表面处理装置。
6.本发明的技术问题主要通过下述技术方案得以解决：
7.一种线路板加工表面处理装置，包括箱体：
8.所述箱体内设置有固定机构，其中固定机构两侧的箱体内均设置有清理机构，且两组清理机构之间的箱体内两侧还均设置有抽取机构；
9.所述固定机构包括开口朝上且用于固定线路板的匚型架，其中匚型架两侧外壁上均设置有安装块，且安装块上设置有由箱体底部电机i驱动的丝杆，所述匚型架两侧外壁上均设置有朝其开口方向设置的夹片；
10.所述清理机构包括由箱体外侧电机ii驱动的圆盘，其中圆盘一端面上均匀设置有多组扇形除尘区，且任意相邻两组除尘区之间的圆盘端面上均设置有刷毛；
11.所述抽取机构包括通过管道与抽风机连接的两组竖管，其中匚型架设置在两组竖管之间，且竖管一侧设置有吸气口。
12.优选地，所述箱体内壁上设置有位于对应两组竖管之间的固定杆，其中固定杆末端设置有用于固定对应丝杆顶端的滚动轴承。
13.优选地，所述竖管设置在匚型架与对应的圆盘之间，其中刷毛端面与位于匚型架开口内的线路板端面相抵。
14.优选地，所述安装块上设置有用于丝杆穿过的螺孔，其中丝杆与螺孔螺接。
15.优选地，所述箱体顶部通过合页铰接有盖板，其中盖板底部设置有延伸至匚型架开口内并与线路板顶端接触的锁紧机构，所述锁紧机构包括设置在匚型架上方的匚型板，其中匚型板与盖板固定连接，且匚型板上设置有底端延伸至匚型架开口内的u型杆，所述匚型板及盖板上均开设有用于u型杆杆身穿过的通孔，其中u型杆两端均设置有螺母，且匚型板下方的u型杆杆身上还设置有凸块，所述凸块与匚型板之间的u型杆杆身上外套有弹簧。
16.优选地，所述箱体内底部设置有与匚型架底端面固定连接的伸缩杆，其中伸缩杆位于两组圆盘之间。
17.优选地，所述匚型架内壁及夹片侧壁上均设置有橡胶防护层。
18.本发明的有益效果是：本发明通过匚型架、夹片及锁紧机构将线路板固定在固定机构中，其中电机ii通过驱动圆盘带动刷毛可对线路板两端面同时进行刷落清理作用，以实现对线路板表面进行处理的目的，而当扇形的除尘区旋转后正对于抽取机构时，此时线路板清理后的部分端面裸露在除尘区的开口内而不会刷毛覆盖，那么抽风机可通过除尘管及吸气口可对此时正对于其的除尘区开口内的线路板端面进行抽取工作，以此将线路板端面上清理后的杂质抽出，或者将箱体内清理所得杂质抽出。
附图说明

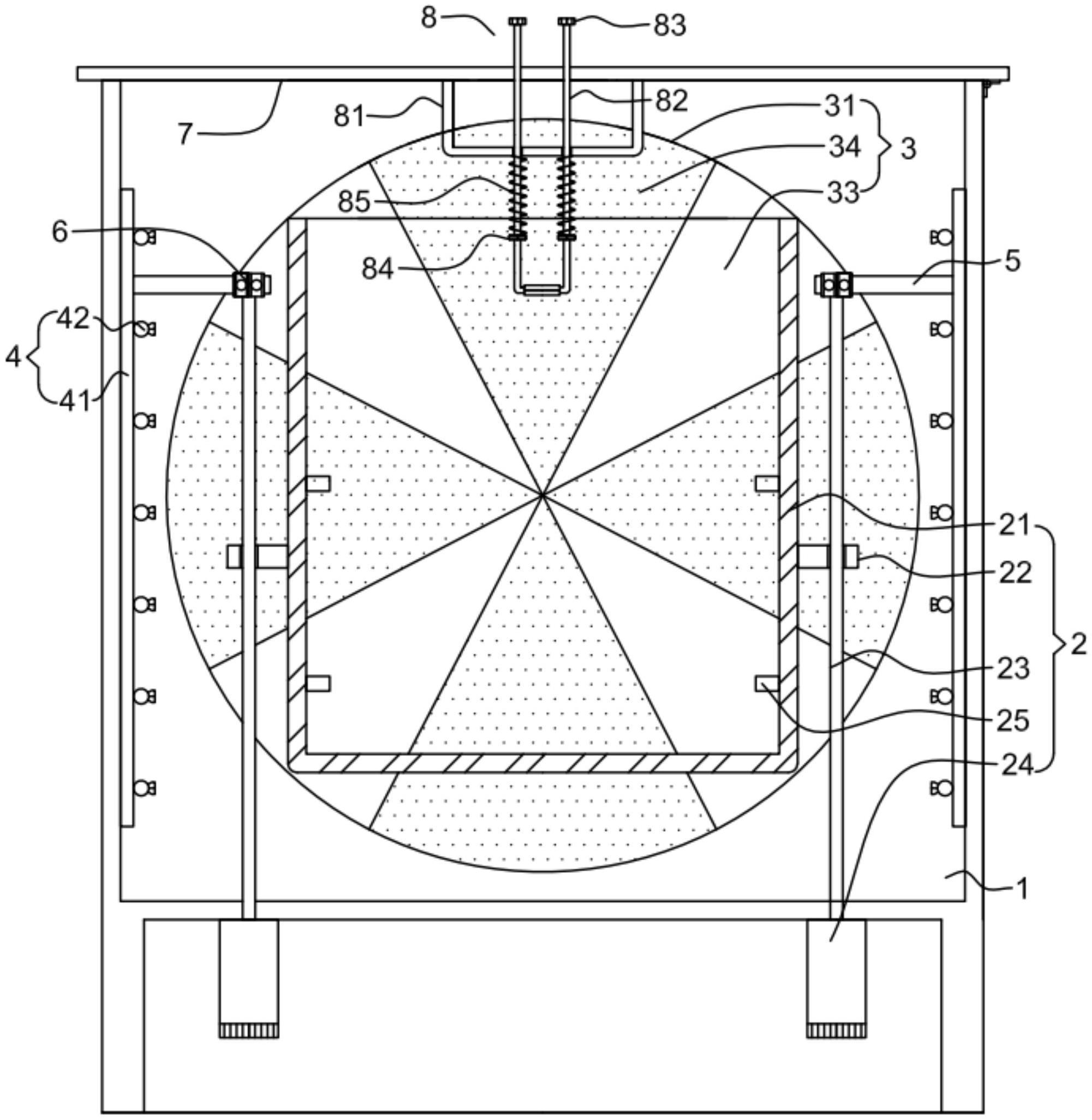

19.图1是本发明的结构示意图；
20.图2是本发明的剖视图；
21.图3是本发明中匚型架的俯视图。
22.图中：1、箱体，2、固定机构，21、匚型架，22、安装块，23、丝杆，24、电机i，25、夹片，3、清理机构，31、圆盘，32、电机ii，33、除尘区，34、刷毛，4、抽取机构，41、竖管，42、吸气口，5、固定杆，6、滚动轴承，7、盖板，8、锁紧机构，81、匚型板，82、u型杆，83、螺母，84、凸块，85、弹簧。
具体实施方式
23.下面通过实施例，并结合附图，对本发明的技术方案作进一步具体的说明。
24.一种线路板加工表面处理装置，包括箱体1：
25.所述箱体1内设置有固定机构2，其中固定机构2两侧的箱体1内均设置有清理机构3，且两组清理机构3之间的箱体1内两侧还均设置有抽取机构4；
26.所述固定机构2包括开口朝上且用于固定线路板的匚型架21，其中匚型架21两侧外壁上均设置有安装块22，且安装块22上设置有由箱体1底部电机i24驱动的丝杆23，而安装块22上设置有用于丝杆23穿过并与其螺接的螺孔，所述匚型架21两侧外壁上均设置有朝其开口方向设置的夹片25；
27.所述清理机构3包括由箱体1外侧电机ii32驱动的圆盘31，其中圆盘31一端面上均匀设置有多组扇形除尘区33，且任意相邻两组除尘区33之间的圆盘31端面上均设置有刷毛34；
28.所述抽取机构4包括通过管道与抽风机连接的两组竖管41，其中匚型架21设置在两组竖管41之间，且竖管41一侧设置有吸气口42。
29.如图2所示，在箱体1内壁上设置有位于对应两组竖管41之间的固定杆5，其中固定杆5末端设置有用于固定对应丝杆23顶端的滚动轴承6。通过固定杆5对丝杆23的悬空端起到固定作用以提升其稳固性，并且丝杆23可在滚动轴承6内转动，在方便其转动的同时还不影响其正常旋转工作。
30.本实施例中竖管41设置在匚型架21与对应的圆盘31之间，其中刷毛34端面与位于匚型架21开口内的线路板端面相抵。使得竖管41可通过吸气口42对圆盘31与线路板端面之
间所构成的空腔进行抽尘作用。
31.本实施例在箱体1顶部通过合页铰接有盖板7，其中盖板7底部设置有延伸至匚型架21开口内并与线路板顶端接触的锁紧机构8，所述锁紧机构8包括设置在匚型架21上方的匚型板81，其中匚型板81与盖板7固定连接，且匚型板81上设置有底端延伸至匚型架21开口内的u型杆82，所述匚型板81及盖板7上均开设有用于u型杆82杆身穿过的通孔，其中u型杆82两端均设置有螺母83，且匚型板81下方的u型杆82杆身上还设置有凸块84，所述凸块84与匚型板81之间的u型杆82杆身上外套有弹簧85。
32.本实施例在箱体1内底部设置有与匚型架21底端面固定连接的伸缩杆，其中伸缩杆位于两组圆盘31之间。使得匚型架21在上下移动的过程中会带动伸缩杆进行收缩舒展，使得其不影响匚型架21移动的同时还可在其上下移动的过程中防止发生水平摆动的情况。
33.本实施例在匚型架21内壁及夹片25侧壁上均设置有橡胶防护层。
34.本发明的使用方法：在盖板7打开后，电机i24驱动丝杆23带动安装块22及匚型架21上移以使其从箱体1顶部开口裸露出，从而便于人们将线路板插入匚型架21开口内由其两侧夹片25夹持固定以实现便于线路板取放的目的，同时还实现通过匚型架21及夹片25夹持固定的方式以防止其歪斜，其中电机i24通过丝杆23驱动匚型架21及其内部线路板滑入两组圆盘31之间与刷毛34接触，接着盖上盖板7，在此过程中向上拉扯u型杆82使其通过凸块84压缩弹簧85，防止发生匚型架21与u型杆82底端接触而影响盖板7的正常盖合工作，进一步松开u型杆82受弹簧85舒展力推动下u型杆82滑入匚型架21开口内与线路板顶端接触，进而将线路板锁紧固定在匚型架21中。
35.其中电机ii32通过驱动圆盘31带动刷毛34可对线路板两端面同时进行刷落清理作用，以实现对线路板表面进行处理的目的，而当扇形的除尘区33旋转后正对于抽取机构4时，此时线路板清理后的部分端面裸露在除尘区33的开口内而不会刷毛34覆盖，那么抽风机可通过除尘管41及吸气口42可对此时正对于其的除尘区33开口内的线路板端面进行抽取工作，以此将线路板端面上清理后的杂质抽出，或者将箱体1内清理所得杂质抽出。
