1.本实用新型涉及控制器技术领域，特别涉及一种独力式微网控制器。


背景技术：

2.随着分布式电源接入电网比例的不断提高，各种分布式电源的并网发电对电力系统的安全稳定运行提出了新的挑战，其大规模的并网运行将会对电力系统的安全稳定和调度运行带来一定影响。目前，为了保持微电网运行的稳定性，需要使用到微网控制器。
3.申请号为“cn202122579315.4”的一种微电网稳定控制器，包括本体和底板，所述本体的顶部通过合页铰接有检修板，所述本体正面的两侧均设置有卡扣件，所述卡扣件活动抵触在所述检修板处；所述本体的正面嵌设有控制面板，所述控制面板的外侧设有防护件，所述本体的一侧壁上活动铰接有把手。所述检修板上开设有散热口，所述散热口内嵌设有防尘网，所述卡扣件包括活动块，所述活动块通过弹簧弹性滑动在所述本体正面开设的滑动槽内，所述活动块呈凸形，所述活动块的外壁上固接有卡块，所述卡块的顶部与所述检修板活动抵触，所述卡块的外壁上设置带有斜面地凸起。上述方案通过卡扣件和检修板的设置，将卡扣件中的卡块向一侧移动，当卡扣件不再抵住检修板时，打开检修板即可对本体内部检修与更换。
4.但上述方案在使用时，通过散热口进行散热，防尘网阻挡灰尘进入本体内，但在使用一段时间后，需要人工将防尘网进行拆卸清理，增加工作人员的工作量，且本体内部容易进入湿空气，对内部电子元件造成影响。


技术实现要素：

5.本实用新型的目的，提供一种独力式微网控制器，能够通过传动电机、螺纹杆、毛刷、刷板，将防尘网侧壁的灰尘进行刷下，避免灰尘将防尘网的孔堵住，保证了防尘网两侧的空气流动性，同时无需人工进行清理，减少工作量。
6.为实现上述目的，提供一种独力式微网控制器，包括：控制器主体，所述控制器主体的一侧对称设置有第一安装块，两个所述第一安装块之间固定连接有滑杆，所述控制器主体的一侧对称设置有第二安装块，上方所述第二安装块的下端固定连接有传动电机，所述传动电机的输出轴固定连接有螺纹杆，所述螺纹杆的外表面螺纹连接有刷板；
7.所述控制器主体的一侧固定连接有安装板，所述安装板的表面开设有若干个散热开口，所述散热开口的内部固定连接有散热风机，所述控制器主体的下端固定连接有导热板，所述导热板的下端固定连接有散热鳍片，所述安装板的一侧固定连接有防潮组件，所述控制器主体的内顶壁固定连接有温度传感器。
8.根据所述的一种独力式微网控制器，所述刷板的一侧固定连接有毛刷。
9.根据所述的一种独力式微网控制器，所述螺纹杆的下端固定连接有轴承，所述轴承固定于下方所述第二安装块的上端。
10.根据所述的一种独力式微网控制器，所述刷板于所述滑杆的外表面滑动连接。
11.根据所述的一种独力式微网控制器，所述控制器主体的一侧设置有控制面板。
12.根据所述的一种独力式微网控制器，所述控制器主体的下端对称设置有底座。
13.根据所述的一种独力式微网控制器，所述散热开口的内部固定连接有防尘网。
14.根据所述的一种独力式微网控制器，所述防潮组件包括镂空壳体，所述镂空壳体的内部设置有干燥剂，所述镂空壳体的一侧固定连接有连接柱，所述连接柱的一侧与所述安装板的一侧固定连接。
15.本实用新型的目的在于，提供一种独力式微网控制器，主要创新点：
16.1、该一种独力式微网控制器，通过设置传动电机、螺纹杆、毛刷、刷板，将防尘网侧壁的灰尘进行刷下，避免灰尘将防尘网的孔堵住，保证了防尘网两侧的空气流动性，同时无需人工进行清理，减少工作量。
17.2、该一种独力式微网控制器，通过设置防潮组件，将湿空气进行干燥处理，防止湿空气进入控制器本体内影响电子元件的正常运行。
18.3、该一种独力式微网控制器，通过设置散热风机、导热板、散热鳍片，对控制器主体内部进行散热，将热量排出，不会影响内部电子元件的正常运行，延长其使用寿命。
19.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
20.下面结合附图和实施例对本实用新型进一步地说明；

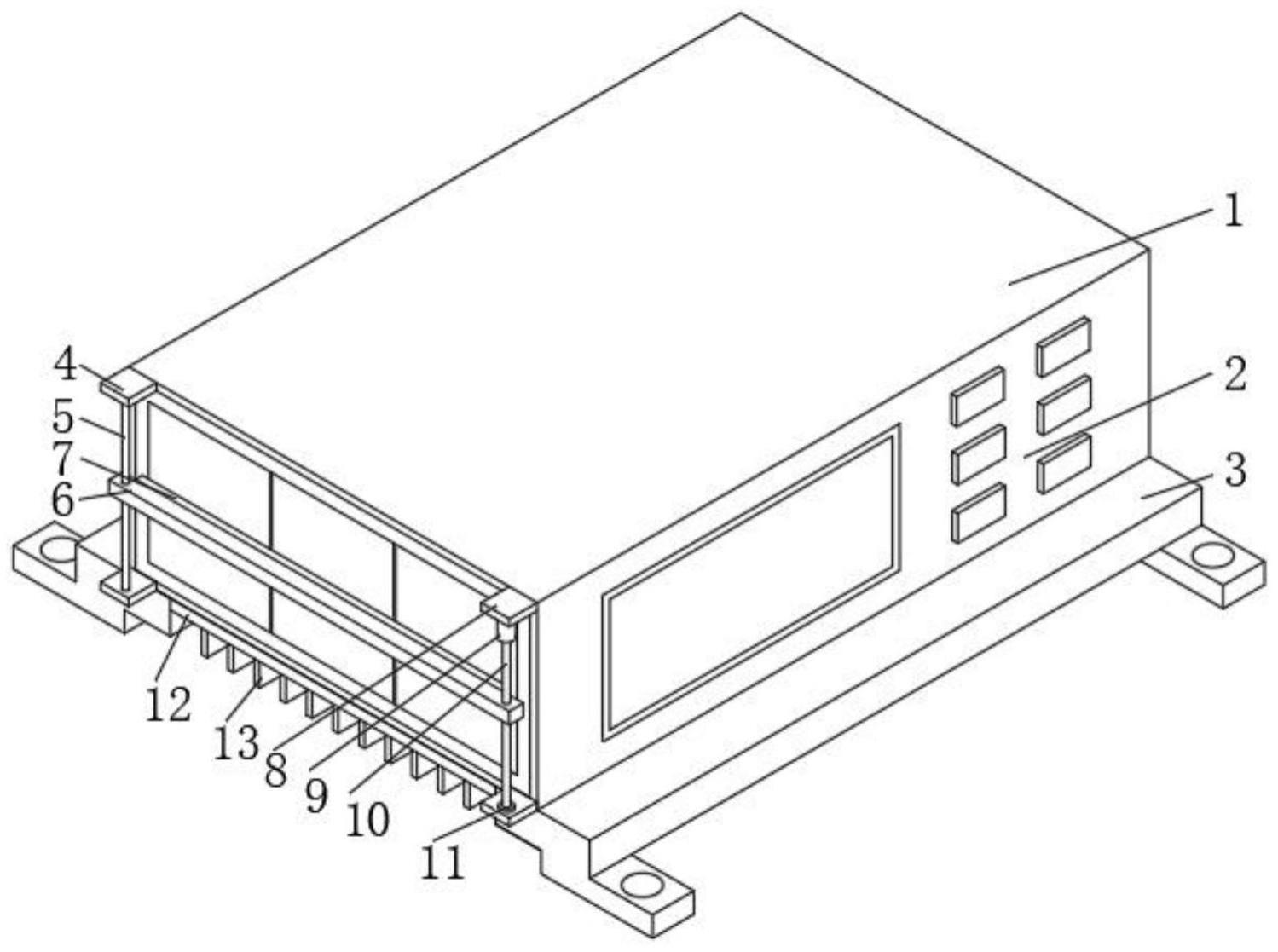

21.图1为本实用新型提出的一种独力式微网控制器的立体图；
22.图2为本实用新型提出的一种独力式微网控制器的控制器主体的结构示意图；
23.图3为本实用新型提出的一种独力式微网控制器的防潮组件的结构示意图；
24.图4为本实用新型提出的一种独力式微网控制器的控制器主体的剖视图。
25.图例说明：
26.1、控制器主体；2、控制面板；3、底座；4、第一安装块；5、滑杆；6、刷板；7、毛刷；8、第二安装块；9、传动电机；10、螺纹杆；11、轴承；12、导热板；13、散热鳍片；14、安装板；15、散热开口；16、防尘网；17、散热风机；18、连接柱；19、镂空壳体；20、干燥剂；21、温度传感器。
具体实施方式
27.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
28.参照图1-4，本实用新型实施例一种独力式微网控制器，其包括控制器主体1，控制器主体1的一侧对称设置有第一安装块4，两个第一安装块4之间固定连接有滑杆5，控制器主体1的一侧对称设置有第二安装块8，上方第二安装块8的下端固定连接有传动电机9，传动电机9的输出轴固定连接有螺纹杆10，螺纹杆10的外表面螺纹连接有刷板6，通过设置传动电机9、螺纹杆10、毛刷7、刷板6，将防尘网16侧壁的灰尘进行刷下，避免灰尘将防尘网16的孔堵住，保证了防尘网16两侧的空气流动性，同时无需人工进行清理，减少工作量；
29.控制器主体1的一侧固定连接有安装板14，安装板14的表面开设有若干个散热开口15，散热开口15的内部固定连接有散热风机17，控制器主体1的下端固定连接有导热板12，导热板12的下端固定连接有散热鳍片13，通过设置散热风机17、导热板12、散热鳍片13，对控制器主体1内部进行散热，将热量排出，不会影响内部电子元件的正常运行，延长其使用寿命，安装板14的一侧固定连接有防潮组件，控制器主体1的内顶壁固定连接有温度传感器21，对控制器主体1内部温度进行监测。
30.刷板6的一侧固定连接有毛刷7，螺纹杆10的下端固定连接有轴承11，方便螺纹杆10的转动，轴承11固定于下方第二安装块8的上端，刷板6于滑杆5的外表面滑动连接，控制器主体1的一侧设置有控制面板2，控制器主体1的下端对称设置有底座3，方便将控制器主体1进行安装固定，散热开口15的内部固定连接有防尘网16，防止灰尘进入到控制器主体1内，防潮组件包括镂空壳体19，镂空壳体19的内部设置有干燥剂20，通过设置防潮组件，将湿空气通过干燥剂20进行干燥处理，防止湿空气进入控制器主体1内影响电子元件的正常运行，镂空壳体19的一侧固定连接有连接柱18，连接柱18的一侧与安装板14的一侧固定连接。
31.工作原理：该一种独力式微网控制器，在使用时，接通电源，通过温度传感器21监测控制器本体1内部温度，当温度到达所设定值时，控制散热风机17的启动，将内部热量进行排出，同时导热板12将控制器主体1的热量进行传导，通过散热鳍片13进行发散，提高散热效果；使用一段时间后，启动传动电机9，传动电机9带动螺纹杆10转动，螺纹杆10带动刷板6进行升降，进而带动毛刷7对防尘网16侧面进行扫刷，将灰尘刷下。
32.上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
