1.本实用新型涉及控制器机箱技术领域，具体为一种防水控制器机箱。


背景技术：

2.电机控制器是通过主动工作来控制电机按照设定的方向、速度、角度、响应时间进行工作的集成电路。电动机控制器可以由人工操作，也可以是遥控或是自动操作，可以只包括启动及停止电动机的功能，也可以包括其他较复杂的功能，电机控制器必须要有一个适合的机箱来承载安装，才可方便使用；
3.请参考图1，传统控制器机箱包括用于装配控制器的机箱1，并且机箱1的侧壁对称开设有散热孔2，进而通过机箱1内部设置散热风扇，从而对机箱1内部气体和外部气体实现交换，从而实现降温，然而由于散热孔2处于裸露状态，水滴等液体以及杂质易通过散热孔2进入机箱1内部，从而对内部电子元件造成损坏，为此，我们提出了一种防水控制器机箱。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种防水控制器机箱，解决了上述背景技术中提出的问题。
5.为实现以上目的，本实用新型通过以下技术方案予以实现：一种防水控制器机箱，包括机箱，所述机箱的两侧均开设有散热孔，所述机箱的两侧且对应散热孔的位置均连接有防水组件，所述机箱的底部设置有固定组件，且固定组件的移动端分别与两组防水组件的底部相连；
6.所述防水组件包括框架，所述框架的顶端开设有容纳槽，所述框架的两侧均开设有透气孔，且透气孔与容纳槽互为连通结构，所述容纳槽的内部设置有尺寸相适配的海绵。
7.作为本实用新型进一步的技术方案，所述框架的侧面且朝机箱的方向设置有密封垫，且密封垫的一侧与机箱的侧面相贴合，所述框架的侧面边缘开设有凹槽，所述密封垫的另一侧面设置有凸边，且凸边连接在凹槽的内部。
8.作为本实用新型进一步的技术方案，所述固定组件包括固定板，所述固定板的底部两端转动连接有双向螺杆，所述双向螺杆的两端且位于固定板的两侧对称螺纹连接有移动座。
9.作为本实用新型进一步的技术方案，所述双向螺杆的两端外表面开设有结构相同且旋向相反的外螺纹。
10.作为本实用新型进一步的技术方案，所述固定板的底端中心开设有阶梯槽，所述双向螺杆的区中段且位于阶梯槽的内部套设有螺母。
11.作为本实用新型进一步的技术方案，所述固定板的两端均设置有导杆，且每组导杆和每组移动座均为滑动连接。
有益效果
12.本实用新型提供了一种防水控制器机箱。与现有技术相比具备以下有益效果：
13.1、一种防水控制器机箱，通过海绵直接放置在容纳槽的内部，装拆较为简便，密封垫可将框架和机箱进行密封，气流通过框架两侧的透气孔和海绵，从而不影响散热孔孔的正常工作，并可对杂质等进行过滤，定期对海绵进行清理或更换，以及通过海绵可避免水滴等液体进入散热孔，有效达到防水的效果，并且当海绵打湿后，及时进行更换即可。
14.2、一种防水控制器机箱，通过通过转动螺母使双向螺杆正向或反向转动，从而使两组移动座在导杆的外部同步向中间或两侧移动，进而驱动两组防水组件同步向中间或两侧移动，进而便于对两组防水组件进行装拆。
附图说明

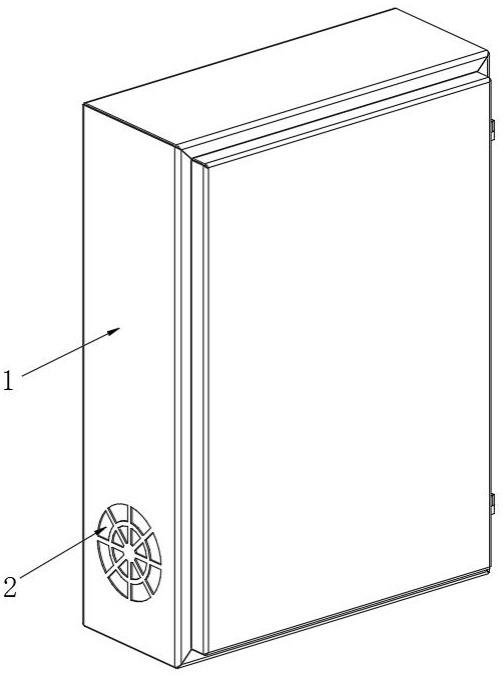

15.图1为控制器机箱的结构示意图；
16.图2为一种防水控制器机箱的结构示意图；
17.图3为一种防水控制器机箱中防水组件的拆分结构示意图；
18.图4为一种防水控制器机箱中固定组件的结构示意图。
19.图中：1、机箱；2、散热孔；3、防水组件；31、框架；32、容纳槽；33、透气孔；34、海绵；35、密封垫；36、凹槽；37、凸边；4、固定组件；41、固定板；42、双向螺杆；43、移动座；44、阶梯槽；45、螺母；46、导杆。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-2，本实用新型提供一种防水控制器机箱技术方案：一种防水控制器机箱，包括机箱1，机箱1的两侧均开设有散热孔2，机箱1的两侧且对应散热孔2的位置均连接有防水组件3，机箱1的底部设置有固定组件4，且固定组件4的移动端分别与两组防水组件3的底部相连。
22.请参阅图3，防水组件3包括框架31，框架31的顶端开设有容纳槽32，框架31的两侧均开设有透气孔33，且透气孔33与容纳槽32互为连通结构，容纳槽32的内部设置有尺寸相适配的海绵34，框架31的侧面且朝机箱1的方向设置有密封垫35，且密封垫35的一侧与机箱1的侧面相贴合，框架31的侧面边缘开设有凹槽36，密封垫35的另一侧面设置有凸边37，且凸边37连接在凹槽36的内部。
23.需要说明的是，海绵34直接放置在容纳槽32的内部，装拆较为简便，以及密封垫35可使框架31和机箱1进行密封；
24.气流通过框架31两侧的透气孔33和海绵34，从而不影响散热孔2孔的正常工作，并可对杂质等进行过滤，定期对海绵34进行清理或更换，以及通过海绵34可避免水滴等液体进入散热孔2，有效达到防水的效果，并且当海绵34打湿后，及时进行更换即可。
25.请参阅图4，固定组件4包括固定板41，固定板41的底部两端转动连接有双向螺杆
42，双向螺杆42的两端且位于固定板41的两侧对称螺纹连接有移动座43，双向螺杆42的两端外表面开设有结构相同且旋向相反的外螺纹，固定板41的底端中心开设有阶梯槽44，双向螺杆42的区中段且位于阶梯槽44的内部套设有螺母45，固定板41的两端均设置有导杆46，且每组导杆46和每组移动座43均为滑动连接。
26.需要说明的是，两组移动座43的顶部与两组防水组件3中框架31的底部相连；
27.通过转动螺母45使双向螺杆42正向或反向转动，从而使两组移动座43在导杆46的外部同步向中间或两侧移动。
28.本实用新型的工作原理：在使用时，首先将两组防水组件3分别对准两组散热孔2，进而通过转动螺母45使双向螺杆42正向转动，从而使两组移动座43在导杆46的外部同步向中间移动，从而使得两组防水组件3同步向中间移动，通过挤压使得密封垫35对框架31和机箱1进行密封；
29.气流通过框架31两侧的透气孔33和海绵34，从而不影响散热孔2孔的正常工作，并可对杂质等进行过滤，定期对海绵34进行清理或更换，以及通过海绵34可避免水滴等液体进入散热孔2，有效达到防水的效果，并且当海绵34打湿后，及时进行更换即可。


技术特征：
1.一种防水控制器机箱，包括机箱（1），所述机箱（1）的两侧均开设有散热孔（2），其特征在于，所述机箱（1）的两侧且对应散热孔（2）的位置均连接有防水组件（3），所述机箱（1）的底部设置有固定组件（4），且固定组件（4）的移动端分别与两组防水组件（3）的底部相连；所述防水组件（3）包括框架（31），所述框架（31）的顶端开设有容纳槽（32），所述框架（31）的两侧均开设有透气孔（33），且透气孔（33）与容纳槽（32）互为连通结构，所述容纳槽（32）的内部设置有尺寸相适配的海绵（34）。2.根据权利要求1所述的一种防水控制器机箱，其特征在于，所述框架（31）的侧面且朝机箱（1）的方向设置有密封垫（35），且密封垫（35）的一侧与机箱（1）的侧面相贴合，所述框架（31）的侧面边缘开设有凹槽（36），所述密封垫（35）的另一侧面设置有凸边（37），且凸边（37）连接在凹槽（36）的内部。3.根据权利要求1所述的一种防水控制器机箱，其特征在于，所述固定组件（4）包括固定板（41），所述固定板（41）的底部两端转动连接有双向螺杆（42），所述双向螺杆（42）的两端且位于固定板（41）的两侧对称螺纹连接有移动座（43）。4.根据权利要求3所述的一种防水控制器机箱，其特征在于，所述双向螺杆（42）的两端外表面开设有结构相同且旋向相反的外螺纹。5.根据权利要求3所述的一种防水控制器机箱，其特征在于，所述固定板（41）的底端中心开设有阶梯槽（44），所述双向螺杆（42）的区中段且位于阶梯槽（44）的内部套设有螺母（45）。6.根据权利要求3所述的一种防水控制器机箱，其特征在于，所述固定板（41）的两端均设置有导杆（46），且每组导杆（46）和每组移动座（43）均为滑动连接。

技术总结
本实用新型公开了一种防水控制器机箱，涉及控制器机箱技术领域，包括机箱，机箱的两侧均开设有散热孔，机箱的两侧且对应散热孔的位置均连接有防水组件，机箱的底部设置有固定组件，且固定组件的移动端分别与两组防水组件的底部相连，防水组件包括框架，框架的顶端开设有容纳槽，框架的两侧均开设有透气孔，且透气孔与容纳槽互为连通结构，通过海绵直接放置在容纳槽的内部，装拆较为简便，密封垫可将框架和机箱进行密封，气流通过框架两侧的透气孔和海绵，从而不影响散热孔孔的正常工作，并可对杂质等进行过滤，定期对海绵进行清理或更换，以及通过海绵可避免水滴等液体进入散热孔，有效达到防水的效果，并且当海绵打湿后，及时进行更换即可。行更换即可。行更换即可。


技术研发人员：熊仁勇 卓林波
受保护的技术使用者：广东上亿智能科技有限公司
技术研发日：2023.05.08
技术公布日：2023/10/27
