一种照明控制器集中保护装置的制作方法

1.本实用新型涉及路灯安装技术领域,具体为一种照明控制器集中保护装置。


背景技术:

2.现有的照明控制器是以微处理器技术和现代电力电子先进技术为基础开发的高性能产品,能有效的实现降压及限压功能,能延长灯具的使用寿命,减少维护费用,降低维护人员的工作量,完善的防雷,过压,过热保护。
3.安装于路灯灯杆内部的照明控制器通常不采取任何防护措施,其原因在于照明控制器需连接大量导线,导线接入外界电源以及路灯灯泡,这样就难以针对照明控制器采取隔离防护。
4.而路灯灯杆的电器门靠近路灯灯杆的底部,同时路灯灯杆的底部是开放式的,遇到阴雨天气时,地下潮湿,水汽从路灯灯杆的底部进入灯杆内部,长期以往对照明控制器形成侵蚀,雨量大的时期,雨水从电器门处伸入路灯灯杆内部,更加剧了照明控制器的恶化和使用寿命,同时也潜在的提升了路灯电路的安全使用。


技术实现要素:

5.本实用新型的目的在于提供一种照明控制器集中保护装置,在不影响导线正常连接的前提下,对照明控制器进行单独隔离、密封防护,防止水汽对照明控制器形成侵蚀,保证照明控制器的正常、安全使用。
6.为实现上述目的,本实用新型提供如下技术方案:一种照明控制器集中保护装置,包括安装罩壳以及用于密封安装罩壳的密封盖,所述安装罩壳的内部设置有用于照明控制器固定的安装座;所述安装罩壳的上、下两侧分别设置有若干个避让孔,所述避让孔内开拆卸设置有橡胶套或橡胶塞。
7.优选的,所述安装罩壳的罩壳口处设置有形状与密封盖相对应的盖槽,所述安装罩壳和密封盖上分别设置有多个一一对应的螺纹孔和沉头孔。
8.优选的,所述密封盖和安装罩壳1之间设置有密封垫圈。
9.优选的,所述安装罩壳内且位于安装座的上、下两侧分别设置有隔板,所述隔板上贯穿设置有避让槽以及用于封堵所述避让槽的橡胶片,所述橡胶片上设置有第二线孔。
10.优选的,所述隔板的内侧且位于避让槽的周围设置有限位槽,所述橡胶片设置在所述限位槽内部。
11.与现有技术相比,本实用新型的有益效果是:
12.1、本实用新型,通过橡胶套过盈配合在安装罩壳和导线之间,使导线穿过安装罩壳之处时形成密封,在不影响导线正常连接的前提下,对照明控制器进行单独隔离、密封防护,防止水汽对照明控制器形成侵蚀,保证照明控制器的正常、安全使用。
13.2、本实用新型,导线与安装罩壳之间,依次通过橡胶套和橡胶片形成两层密封,进一步提升安装罩壳与导线之间的密封强度,保证照明控制器在安装罩壳内部的所在空间
里,不会受到渗水、漏水的影响。
附图说明

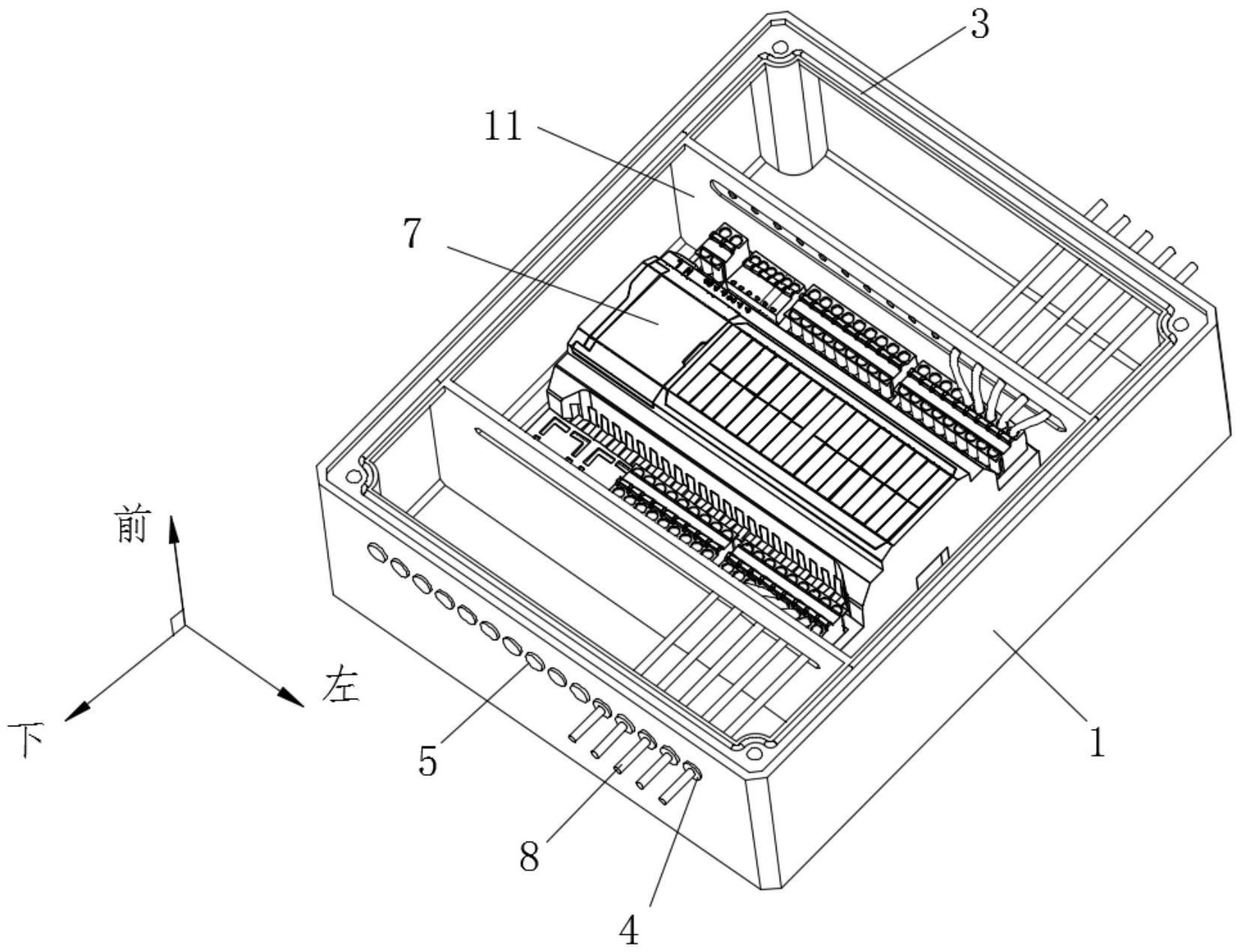

14.图1为本实用新型的结构示意图;
15.图2为本实用新型的外观图;
16.图3为本实用新型安装罩壳的结构示意图;
17.图4为本实用新型图3的a部分放大图;
18.图5为本实用新型图3的b部分放大图;
19.图6为本实用新型橡胶套的结构示意图;
20.图7为本实用新型照明控制器的结构示意图;
21.图8为本实用新型橡胶片的结构示意图。
22.图中:
23.1-安装罩壳,11-隔板,111-避让槽,112-限位槽,12-盖槽,13-垫圈槽,14-螺纹孔,15-安装座,16-避让孔,
24.2-密封盖,21-沉头孔,
25.3-密封垫圈,
26.4-橡胶套,41-第一线孔,
27.5-橡胶塞,
28.6-橡胶片,61-第二线孔,
29.7-照明控制器,
30.8-导线。
具体实施方式
31.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
32.为了方便描述,现定义坐标系如图1所示,并以左右方向为横向,前后方向为纵向,上下方向为竖向。
33.如图1-8所示,一种照明控制器集中保护装置,包括安装罩壳1以及用于密封安装罩壳1的密封盖2,所述安装罩壳1的内部设置有用于照明控制器7固定的安装座15;所述安装罩壳1的上、下两侧分别设置有若干个避让孔16,所述避让孔16内开拆卸设置有橡胶套4或橡胶塞5。
34.作为一种具体实施方式,所述安装罩壳1的罩壳口处设置有形状与密封盖2相对应的盖槽12,所述安装罩壳1和密封盖2上分别设置有多个一一对应的螺纹孔14和沉头孔21。这样,使用螺钉穿过沉头孔21并螺纹配合在螺纹孔14内,使密封盖2固定在安装罩壳1上。
35.进一步地,为增强密封盖2与安装罩壳1之间的密封性,所述密封盖2和安装罩壳1之间设置有密封垫圈3。具体在本实施例中,所述安装罩壳1的罩壳口处周围设置有垫圈槽13,所述密封垫圈3通过胶水粘合的方式固定于所述垫圈槽13内。
36.使用的时候,通过螺钉将照明控制器7固定在安装罩壳1内部设置的安装座15上,然后将需要接入照明控制器7的导线8通过避让孔16穿入安装罩壳内1,在导线穿入避让孔前,先将一个橡胶套4套在导线8的外侧,需要注意的是,橡胶套4上贯穿设置有第一线孔41,通过第一线孔41使橡胶套4套在导线8的外侧,导线8穿过第一线孔41后,使对应的橡胶套4插在第一线孔41内,橡胶套4与导线8和第一线孔41之间均为过盈配合,这样,导线8与安装罩壳1之间通过橡胶套4形成一个密封连接,防止水流入安装罩壳1内,达到防水效果。
37.需要注意的是,一个导线8对应穿过1个所述第一线孔41,没有导线8穿过的第一线孔41通过橡胶塞5封堵,保证第一线孔41的密封;所述橡胶套4的内径和外径根据避让孔16和导线8的直径适应性设置,具体的,橡胶套4的内径稍小于导线8的直径,橡胶套4的外径稍大于避让孔16的直径,且导线8与避让孔16之间的空隙的大小处于橡胶套4厚度的可形变范围之内。
38.进一步地,为进一步保证安装罩壳1与导线8之间的密封性,所述安装罩壳1内且位于安装座15的上、下两侧分别设置有隔板11,这样所述安装罩壳1的上、下两侧的侧壁与对应的隔板11之间形成一个单独的空间,所述隔板11上贯穿设置有避让槽111以及用于封堵所述避让槽111的橡胶片6,所述橡胶片6上设置有用于导线8穿过的第二线孔61。具体在本实施例中,所述第二线孔61是根据实际导线8的通过数量来适应性开设的,即向路灯灯杆内安装照明控制器时,根据路灯灯杆内需要与照明控制器进行接线的数量临时开设,可使用角锥等尖锐工具开设,然后使导线穿过对应的第二线孔,由于橡胶片6具有较强的弹性和伸展性,第二线孔与导线之间也属于一个过盈配合的关系,进而形成密封。这样,导线8与安装罩壳1之间,依次通过橡胶套4和橡胶片6形成两层密封,进一步提升安装罩壳1与导线8之间的密封强度,保证照明控制器7在安装罩壳1内部的所在空间里,不会受到渗水、漏水的影响。
39.进一步地,所述隔板11的内侧(以两个所述隔板11相对的一侧为内侧)且位于避让槽111的周围设置有限位槽112,所述橡胶片6通过胶水粘合在所述限位槽112内部。通过限位槽112便于橡胶片6的定位安装,通过胶水将橡胶片6粘合在限位槽112内时,橡胶片6的周围也与限位槽112的侧壁处粘连,增加橡胶片6与隔板11之间的连接强度。
40.对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
