1.本实用新型涉及电路板技术领域，特别涉及具有温度监控功能的电路板。


背景技术：

2.电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用。电路板可称为印刷线路板或印刷电路板，其种类多种多样，而一种具有温度监控功能的电路板是其中重要部分；
3.为此，公开号为cn216565676u的专利公开了一种具有温度监控功能的车前灯电路包括供电电路，主控电路，发光电路，开关电路和温度检测电路，所述主控电路包括主控芯片和第三电阻，所述主控芯片与所述供电电路连接，所述第三电阻与所述供电电路和所述主控芯片连接；所述发光电路包括至少一个发光二极管与第一电容，所述发光二极管与所述第一电容均与所述供电电路连接；所述开关电路的输入端与所述主控芯片连接，所述开关电路的输出端与所述发光电路连接，所述开关电路用于控制所述发光电路的导通与关断；所述温度检测电路与所述主控电路连接，所述温度检测电路用于实时检测周边环境的温度，从而实现过温保护的功能，防止出现低频闪烁的现象；
4.上述中的一种具有温度监控功能的车前灯电路包括供电电路由于其不便固定，在安装时比较耗时耗力，使得其在使用时适用性低下。


技术实现要素：

5.(一)要解决的技术问题
6.本实用新型的目的是提供具有温度监控功能的电路板，用以解决现有的具有温度监控功能的电路板不便固定的缺陷。
7.(二)实用新型内容
8.为了解决上述技术问题，本实用新型提供如下技术方案：具有温度监控功能的电路板，包括电路板本体、安装板和凹槽，所述电路板本体的底端设置有安装板，所述安装板内部的两侧均开设有凹槽，所述电路板本体底端的两侧均匀固定有固定结构，所述固定结构包括卡接槽、卡接块以及连接块，所述卡接槽设置于安装板内部电路板本体底端的两侧；
9.所述电路板本体顶端的两侧均匀安装有散热结构；
10.所述电路板本体顶部的一侧设置有监测结构，所述电路板本体顶端监测结构的一侧安装有元器件。
11.使用该装置时，通过设置有固定结构，实现了该装置便于安装的功能，从而提高了该具有温度监控功能的电路板在使用时的适用性；通过设置有散热结构，实现了该装置便于散热的功能，从而提高了该具有温度监控功能的电路板的使用寿命；通过设置有监测结构，实现了该装置便于监测温度的功能，从而提高了该具有温度监控功能的电路板在使用时的便捷性。
12.优选的，所述卡接槽的内部均设置有卡接块，所述卡接块的一侧均固定有连接块。
将电路板本体移至安装板的顶端，使卡接块的一端与卡接槽的一端相抵触，按动电路板本体，电路板本体会通过连接块带动卡接块移至卡接槽的内部。
13.优选的，所述卡接槽的主视截面呈“t”形设计，所述卡接块和安装板通过卡接槽构成卡合结构，所述连接块的一端延伸至安装板的外部并与电路板本体的底端固定连接。使卡接块和安装板通过卡接槽相互卡合，进而使电路板本体和安装板相互固定。
14.优选的，所述散热结构包括导热板、散热翅片以及固定螺栓，所述导热板设置于电路板本体顶端的两侧，所述导热板内部的两端均匀设置有固定螺栓，所述导热板的顶端均匀固定有散热翅片。将导热板移至电路板本体的顶端，通过固定螺栓将导热板与电路板本体固定连接。
15.优选的，所述导热板通过固定螺栓与电路板本体固定连接，所述散热翅片在导热板的顶端呈等间距分布。在等间距散热翅片的作用下，加快了电路板本体的散热速度。
16.优选的，所述监测结构包括温度感应器、数据处理器以及led灯珠，所述led灯珠镶嵌于电路板本体顶部的一侧，所述led灯珠一侧电路板本体的顶端安装有数据处理器，所述数据处理器一侧电路板本体的顶端安装有温度感应器。通过led灯珠的一端镶嵌在电路板本体的内部，led灯珠会对电路板本体的温度进行监测，led灯珠会将数据输送至数据处理器。
17.优选的，所述温度感应器的输入端与数据处理器的输出端电性连接，所述数据处理器的输入端与led灯珠的输出端电性连接。数据处理器会将温度通过温度感应器显示，温度正常时，温度感应器呈白光，当温度过高时，温度感应器呈红光。
18.(三)有益效果
19.本实用新型提供的具有温度监控功能的电路板，其优点在于：
20.通过设置有固定结构，将电路板本体移至安装板的顶端，使卡接块的一端与卡接槽的一端相抵触，按动电路板本体，电路板本体会通过连接块带动卡接块移至卡接槽的内部，使卡接块和安装板通过卡接槽相互卡合，进而使电路板本体和安装板相互固定，实现了该装置便于安装的功能，从而提高了该具有温度监控功能的电路板在使用时的适用性；
21.通过设置有散热结构，将导热板移至电路板本体的顶端，通过固定螺栓将导热板与电路板本体固定连接，在等间距散热翅片的作用下，加快了电路板本体的散热速度，实现了该装置便于散热的功能，从而提高了该具有温度监控功能的电路板的使用寿命；
22.通过设置有监测结构，通过led灯珠的一端镶嵌在电路板本体的内部，led灯珠会对电路板本体的温度进行监测，led灯珠会将数据输送至数据处理器，数据处理器会将温度通过温度感应器显示，温度正常时，温度感应器呈白光，当温度过高时，温度感应器呈红光，实现了该装置便于监测温度的功能，从而提高了该具有温度监控功能的电路板在使用时的便捷性。
附图说明
23.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

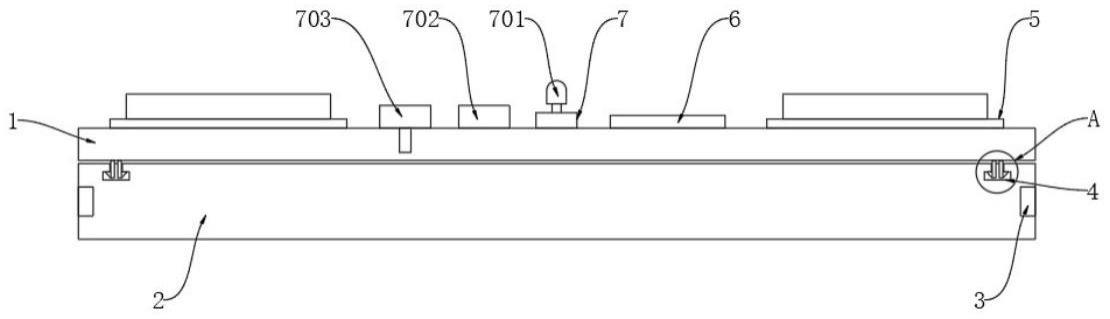

24.图1为本实用新型的主视剖面结构示意图；
25.图2为本实用新型的图1中a处放大结构示意图；
26.图3为本实用新型的侧视结构示意图；
27.图4为本实用新型的监测结构系统框架结构示意图；
28.图5为本实用新型的散热结构三维结构示意图。
29.图中的附图标记说明：1、电路板本体；2、安装板；3、凹槽；4、固定结构；401、卡接槽；402、卡接块；403、连接块；5、散热结构；501、导热板；502、散热翅片；503、固定螺栓；6、元器件；7、监测结构；701、温度感应器；702、数据处理器；703、led灯珠。
具体实施方式
30.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
32.实施例一
33.请参阅图1-5，本实用新型提供的具有温度监控功能的电路板，包括电路板本体1、安装板2和凹槽3，电路板本体1的底端设置有安装板2，安装板2内部的两侧均开设有凹槽3，电路板本体1底端的两侧均匀固定有固定结构4，固定结构4包括卡接槽401、卡接块402以及连接块403，卡接槽401设置于安装板2内部电路板本体1底端的两侧，卡接槽401的内部均设置有卡接块402，卡接块402的一侧均固定有连接块403，卡接槽401的主视截面呈“t”形设计，卡接块402和安装板2通过卡接槽401构成卡合结构，连接块403的一端延伸至安装板2的外部并与电路板本体1的底端固定连接。
34.本实施例中，将电路板本体1移至安装板2的顶端，使卡接块402的一端与卡接槽401的一端相抵触，按动电路板本体1，电路板本体1会通过连接块403带动卡接块402移至卡接槽401的内部，使卡接块402和安装板2通过卡接槽401相互卡合，进而使电路板本体1和安装板2相互固定。
35.实施例二
36.本实施例还包括：电路板本体1顶端的两侧均匀安装有散热结构5，散热结构5包括导热板501、散热翅片502以及固定螺栓503，导热板501设置于电路板本体1顶端的两侧，导热板501内部的两端均匀设置有固定螺栓503，导热板501的顶端均匀固定有散热翅片502，导热板501通过固定螺栓503与电路板本体1固定连接，散热翅片502在导热板501的顶端呈等间距分布。
37.本实施例中，将导热板501移至电路板本体1的顶端，通过固定螺栓503将导热板
501与电路板本体1固定连接，在等间距散热翅片502的作用下，加快了电路板本体1的散热速度。
38.实施例三
39.本实施例还包括：电路板本体1顶部的一侧设置有监测结构7，监测结构7包括温度感应器701、数据处理器702以及led灯珠703，led灯珠703镶嵌于电路板本体1顶部的一侧，led灯珠703一侧电路板本体1的顶端安装有数据处理器702，数据处理器702一侧电路板本体1的顶端安装有温度感应器701，温度感应器701的输入端与数据处理器702的输出端电性连接，数据处理器702的输入端与led灯珠703的输出端电性连接，电路板本体1顶端监测结构7的一侧安装有元器件6。
40.本实施例中，通过led灯珠703的一端镶嵌在电路板本体1的内部，led灯珠703会对电路板本体1的温度进行监测，led灯珠703会将数据输送至数据处理器702，数据处理器702会将温度通过温度感应器701显示，温度正常时，温度感应器701呈白光，当温度过高时，温度感应器701呈红光。
41.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
42.以上所描述的装置实施例仅仅是示意性的，其中所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部模块来实现本实施例方案的目的。本领域普通技术人员在不付出创造性的劳动的情况下，即可以理解并实施。
43.最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
