1.本实用新型涉及实验室甲胺提纯分离技术领域，具体为甲胺分离提纯装置。


背景技术：

2.甲胺（methylamine），是一种有机化合物，化学式为ch3nh2，常温常压下为无色气体，比重为空气的1.07倍，易燃易爆、有强烈刺激性氨样臭味，由于甲胺的制作过程非常困难，它的市场价值也逐渐上升趋势，当我们在实验室使用甲胺水溶液进行实验后，剩余的溶液中会存在甲胺成分，不进行提纯的话，会造成不必要的浪费。
3.综上所述，本实用新型通过设计甲胺分离提纯装置来解决存在的问题。


技术实现要素：

4.本实用新型的目的在于提供甲胺分离提纯装置，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.甲胺分离提纯装置，包括底座，所述底座的顶部中心处安装有支撑杆，所述支撑杆的外环面顶部套设安装有活动套环，所述底座的顶部一端安装有反应剂瓶，所述反应剂瓶的顶部安装有试管，所述试管的外环面顶部套设安装有固定套环，所述固定套环的外环面一侧安装有连接杆，所述试管的外环面底部一侧安装有手控阀；
7.所述反应剂瓶的顶部斜面一侧安装有螺纹管，所述螺纹管上连接有冷凝管，所述冷凝管的下液管上连接有导管，所述底座的顶部远离反应剂瓶的一端安装有存储瓶。
8.作为本实用新型优选的方案，所述反应剂瓶的顶部与试管的底部内侧之间为螺纹连接，且所述试管上的手控阀顺时针为关闭、逆时针转动为打开。
9.作为本实用新型优选的方案，所述支撑杆的外环面顶部开设有环形槽，且所述活动套环滑动安装在环形槽的内侧细杆的外环面上，所述活动套环的外环面一端与连接杆的一端进行连接。
10.作为本实用新型优选的方案，所述螺纹管与冷凝管的一端之间为螺纹连接，且所述冷凝管另一端斜向上延伸，所述支撑杆上设有圆环，且所述冷凝管的外环面滑动安装在圆环的内侧。
11.作为本实用新型优选的方案，所述存储瓶的顶部设有卡接管头，且所述导管的一端内侧卡装在存储瓶的卡接管头上。
12.作为本实用新型优选的方案，所述导管为橡胶材质制作而成，且所述导管连接在冷凝管与存储瓶之间。
13.与现有技术相比，本实用新型的有益效果是：
14.1、本实用新型中，通过设计的甲胺分离提纯装置，利用实验剩余的甲胺水溶液与氢氧化钠固体反应产生气体，然后通过冷凝管对该气体进行冷凝液化后通过导管倒入存储瓶内储存，即完成甲胺水溶液中对甲胺的提纯，避免实验中对甲胺水溶液的浪费。
附图说明

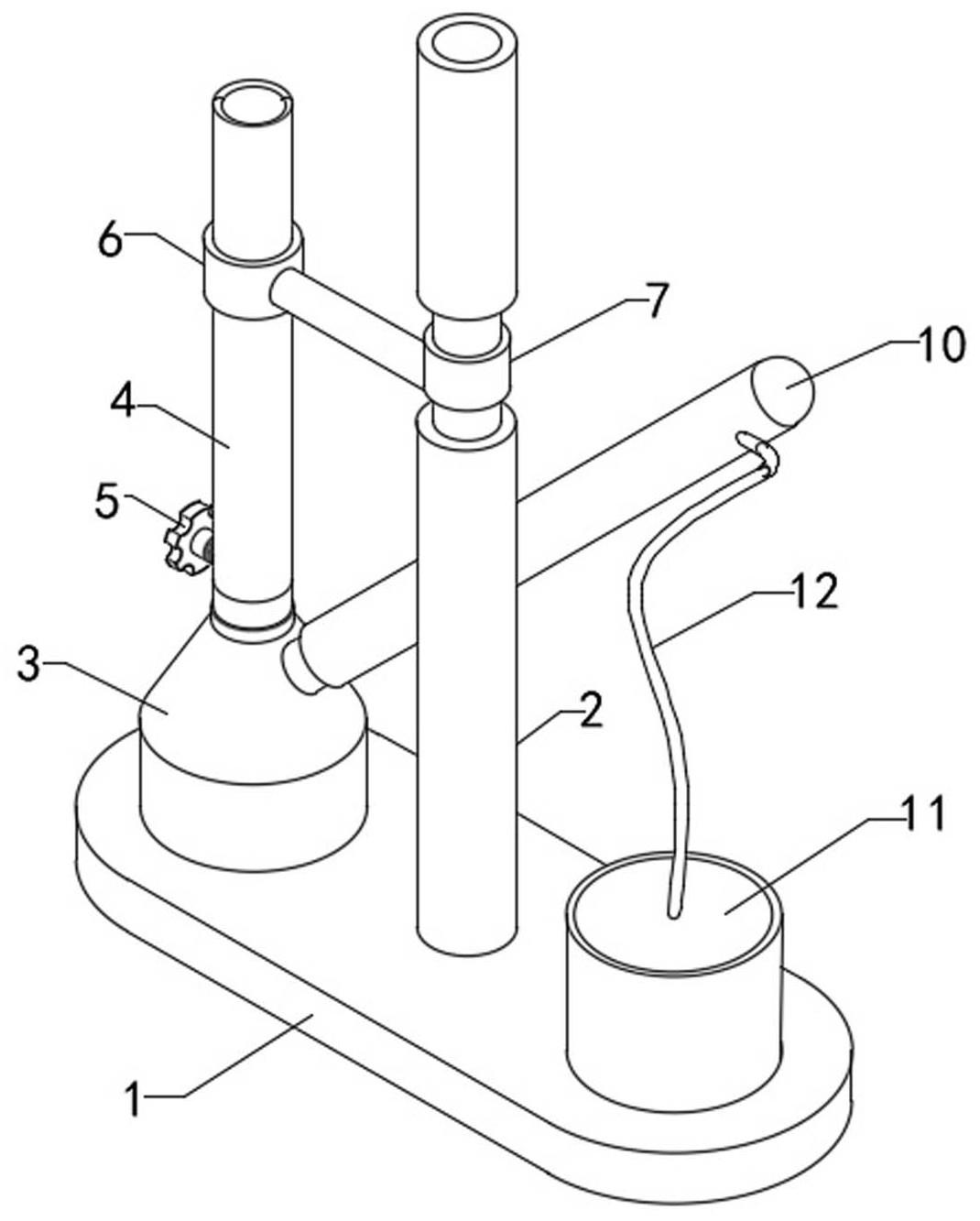

15.图1为本实用新型整体结构示意图；
16.图2为本实用新型图1部分结构示意图；
17.图3为本实用新型试管结构示意图。
18.图中：1、底座；2、支撑杆；3、反应剂瓶；4、试管；5、手控阀；6、固定套环；7、活动套环；8、连接杆；9、螺纹管；10、冷凝管；11、存储瓶；12、导管。
具体实施方式
19.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例,基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述,给出了本实用新型的若干实施例,但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例,相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
21.需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件,当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件,本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
22.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同,本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型,本文所使用的术语“及／或”包括一个或多个相关的所列项目的任意的和所有的组合。
23.实施例，请参阅图1-3，本实用新型提供一种技术方案：
24.甲胺分离提纯装置，包括底座1，底座1的顶部中心处安装有支撑杆2，支撑杆2的外环面顶部套设安装有活动套环7，底座1的顶部一端安装有反应剂瓶3，反应剂瓶3的顶部安装有试管4，试管4的外环面顶部套设安装有固定套环6，固定套环6的外环面一侧安装有连接杆8，试管4的外环面底部一侧安装有手控阀5；
25.反应剂瓶3的顶部斜面一侧安装有螺纹管9，螺纹管9上连接有冷凝管10，冷凝管10的下液管上连接有导管12，底座1的顶部远离反应剂瓶3的一端安装有存储瓶11。
26.具体的，参考图1、图2和图3，反应剂瓶3的顶部与试管4的底部内侧之间为螺纹连接，且试管4上的手控阀5顺时针为关闭、逆时针转动为打开，从而可以将试管4内的甲胺水溶液逐步的添加进反应剂瓶3内。
27.进一步的，螺纹管9与冷凝管10的一端之间为螺纹连接，且冷凝管10另一端斜向上延伸，支撑杆2上设有圆环，且冷凝管10的外环面滑动安装在圆环的内侧，从而保障对冷凝管10的支撑。
28.进一步的，存储瓶11的顶部设有卡接管头，且导管12的一端内侧卡装在存储瓶11的卡接管头上，从而将提纯的甲胺进行存储。
29.进一步的，导管12为橡胶材质制作而成，且导管12连接在冷凝管10与存储瓶11之间。
30.具体的，参考如图1、图2和图3，支撑杆2的外环面顶部开设有环形槽，且活动套环7滑动安装在环形槽的内侧细杆的外环面上，活动套环7的外环面一端与连接杆8的一端进行连接，从而对试管4进行支撑，同时可以上下滑动活动套环7来调节试管4高度，方便与反应剂瓶3的顶部瓶口拧紧。
31.本实用新型工作流程：使用本方案设计的甲胺分离提纯装置，在实验结束后对甲胺水溶液的处理过程中，首先向反应剂瓶3的内部放入氢氧化钠固体，然后将试管4与反应剂瓶3的顶部进行螺纹连接，此时将甲胺水溶液从试管4的顶部倒入，然后逆时针转动手控阀5使甲胺水溶液从试管4内部流到反应剂瓶3内部，此时甲胺水溶液与氢氧化钠固体反应产生气体，且该气体进入到冷凝管10的内部经过冷凝后产生液化，并通过导管12流到存储瓶11的内部进行储存，此时即完成甲胺水溶液中对甲胺的提纯，避免实验中对甲胺水溶液的浪费。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.甲胺分离提纯装置，包括底座（1），其特征在于：所述底座（1）的顶部中心处安装有支撑杆（2），所述支撑杆（2）的外环面顶部套设安装有活动套环（7），所述底座（1）的顶部一端安装有反应剂瓶（3），所述反应剂瓶（3）的顶部安装有试管（4），所述试管（4）的外环面顶部套设安装有固定套环（6），所述固定套环（6）的外环面一侧安装有连接杆（8），所述试管（4）的外环面底部一侧安装有手控阀（5）；所述反应剂瓶（3）的顶部斜面一侧安装有螺纹管（9），所述螺纹管（9）上连接有冷凝管（10），所述冷凝管（10）的下液管上连接有导管（12），所述底座（1）的顶部远离反应剂瓶（3）的一端安装有存储瓶（11）。2.根据权利要求1所述的甲胺分离提纯装置，其特征在于：所述反应剂瓶（3）的顶部与试管（4）的底部内侧之间为螺纹连接，且所述试管（4）上的手控阀（5）顺时针为关闭、逆时针转动为打开。3.根据权利要求1所述的甲胺分离提纯装置，其特征在于：所述支撑杆（2）的外环面顶部开设有环形槽，且所述活动套环（7）滑动安装在环形槽的内侧细杆的外环面上，所述活动套环（7）的外环面一端与连接杆（8）的一端进行连接。4.根据权利要求1所述的甲胺分离提纯装置，其特征在于：所述螺纹管（9）与冷凝管（10）的一端之间为螺纹连接，且所述冷凝管（10）另一端斜向上延伸，所述支撑杆（2）上设有圆环，且所述冷凝管（10）的外环面滑动安装在圆环的内侧。5.根据权利要求1所述的甲胺分离提纯装置，其特征在于：所述存储瓶（11）的顶部设有卡接管头，且所述导管（12）的一端内侧卡装在存储瓶（11）的卡接管头上。6.根据权利要求1所述的甲胺分离提纯装置，其特征在于：所述导管（12）为橡胶材质制作而成，且所述导管（12）连接在冷凝管（10）与存储瓶（11）之间。

技术总结
本实用新型涉及实验室甲胺提纯分离技术领域，尤其为甲胺分离提纯装置，包括底座，所述底座的顶部中心处安装有支撑杆，所述支撑杆的外环面顶部套设安装有活动套环，所述底座的顶部一端安装有反应剂瓶，所述反应剂瓶的顶部安装有试管，所述试管的外环面顶部套设安装有固定套环，所述固定套环的外环面一侧安装有连接杆，本实用新型通过设计的甲胺分离提纯装置，利用实验剩余的甲胺水溶液与氢氧化钠固体反应产生气体，然后通过冷凝管对该气体进行冷凝液化后通过导管倒入存储瓶内储存，即完成甲胺水溶液中对甲胺的提纯，避免实验中对甲胺水溶液的浪费。液的浪费。液的浪费。


技术研发人员：岳远志 李树鹏 张胜豪 刘青明
受保护的技术使用者：河南海尔希生物科技有限公司
技术研发日：2023.05.23
技术公布日：2023/10/27
