一种用于污水处理池的曝气装置的制作方法-j9九游会真人

1.本实用新型涉及污水处理技术领域，尤其涉及一种用于污水处理池的曝气装置。


背景技术：

2.污水处理是对污水进行净化后使其达到排入某一水体或再次使用的水质要求，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，一般污水处理有个污水处理池，污水处理池内会安装曝气装置，曝气装置对池内进行充气，使得污水中一些气体从水中交互出去。
3.现有技术中，普通曝气池一般采用鼓风曝气或机械曝气进行曝气，从而增加污泥含氧量。普通的鼓风曝气中，气体经过管道输送至设置在池底的扩散装置，使气泡扩散，氧气溶解于气液界面的水中，由于管道是固定设置的，往往只能在管道出口处附近进行氧气和液体的混合，且管道出口处的氧气和液体自由混合的速度较慢，综上，污水处理池的曝气效率较低。


技术实现要素：

4.本实用新型的目的在于克服现有技术的缺点，提供一种用于污水处理池的曝气装置，可以在污水处理池中的不同深度进行气体和液体的混合接触，且能加快气体和液体的混合速度，提高了污水处理池的曝气处理效率。
5.本实用新型是通过以下技术方案实现的：
6.一种用于污水处理池的曝气装置，装置包括导气管、导气腔、喷气管、升降辅助机构、转动伸缩机构以及电机，所述导气管设置在所述升降辅助机构上，所述升降辅助机构带动所述导气管进行升降，所述导气管底部连接有所述导气腔，所述导气腔的侧壁上固定有若干所述喷气管，且所述导气腔和所述喷气管相连通，所述喷气管上开有多个喷气孔，所述导气腔底部与所述转动伸缩机构固定连接，所述转动伸缩机构底部连接有所述电机，所述电机用于控制所述转动伸缩机构进行转动。
7.优选的，所述升降辅助机构包括底座、第一电动伸缩杆以及l型杆，所述第一电动伸缩杆底部固定设置在所述底座顶部，所述第一电动伸缩杆顶部与所述l型杆的一端固定连接，所述l型杆的另一端固定连接在所述导气管侧壁上。
8.优选的，所述导气腔包括导气内腔和导气外腔，所述导气内腔和所述导气管固定连接，所述导气内腔外壁设有凸起部，所述导气外腔内壁设有容纳所述凸起部的凹槽，所述凸起部和所述凹槽转动连接，所述导气内腔腔体上设置有若干圆孔，所述导气管和所述导气外腔连接处套设有旋转密封圈。
9.优选的，所述转动伸缩机构包括转盘和第二电动伸缩杆，所述导气外腔底部与所述第二电动伸缩杆顶部固定连接，所述第二电动伸缩杆底部与所述转盘固定连接，所述转盘设置在所述底座顶部，所述电机设置在所述底座内部，所述电机的输出轴延伸出底座并与所述转盘相连。
10.优选的，所述导气外腔和所述喷气管连通处设置有单向逆止阀。
11.优选的，所述升降辅助机构和所述转动伸缩机构均设置有防锈密封保护套。
12.优选的，所述导气管顶部内圈设置有鼓风机。
13.与现有技术相比，本实用新型达到的有益效果如下：
14.本实用新型提供了一种用于污水处理池的曝气装置，曝气装置中的升降辅助机构固定连接在导气管的侧壁，导气管将气体输送到导气腔中，并通过导气腔侧壁上的喷气管将气体从喷气管上均匀分布的导气孔中喷出，导气腔底部的转动伸缩机构能够转动导气腔，可以加快气体和液体的混合速度，通过升降辅助机构和转动伸缩机构的配合，可以带动导气管和导气腔进行升降，从而可以在污水处理池的不同深度进行液体和气体的混合接触，大大提高了污水处理池的曝气处理效率。
附图说明
15.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的优选实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。
16.图1为本实用新型实施例1提供的一种用于污水处理池的曝气装置的结构示意图。
17.图2为本实用新型实施例1提供的曝气装置的导气腔结构示意图。

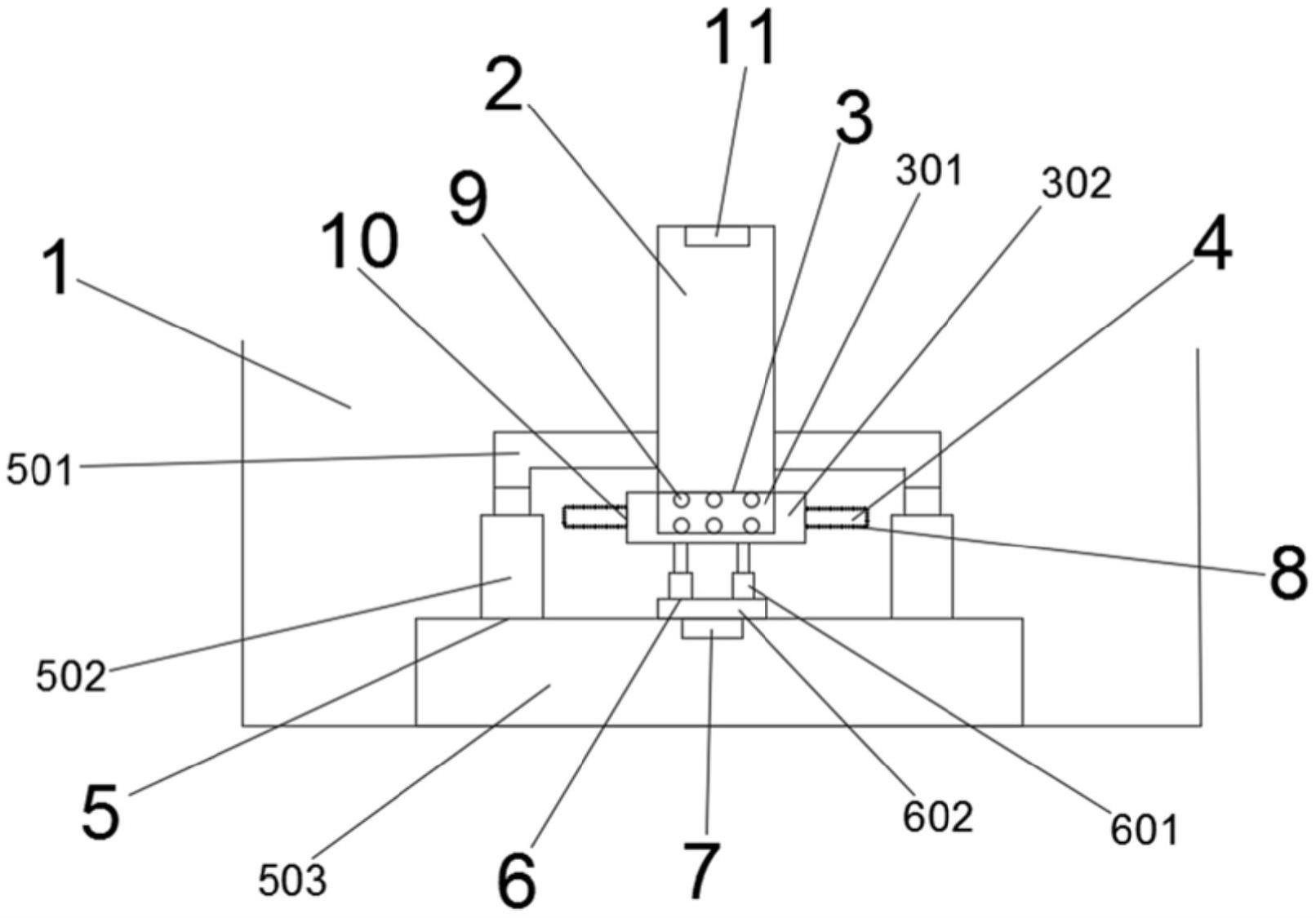

18.图3为本实用新型实施例2提供的一种用于污水处理池的曝气装置的结构示意图。
19.图中，1为污水处理池，2为导气管，3为导气腔，301为导气内腔，302为导气外腔，4为喷气管，5为升降辅助机构，501为l型杆，502为第一电动伸缩杆，503为底座，6为转动伸缩机构，601为第二电动伸缩杆，602为转盘，7为电机，8为喷气孔，9为圆孔，10为单向逆止阀，11为鼓风机，12为旋转密封圈，13为凸起部，14为凹槽。
具体实施方式
20.为了使得本发明的目的、技术方案和优点更为明显，下面将参照附图详细描述根据本发明的示例实施例。显然，所描述的实施例仅仅是本发明的一部分实施例，而不是本发明的全部实施例，应理解，本发明不受这里描述的示例实施例的限制。基于本发明中描述的本发明实施例，本领域技术人员在没有付出创造性劳动的情况下所得到的所有其它实施例都应落入本发明的保护范围之内。
21.在下文的描述中，给出了大量具体的细节以便提供对本发明更为彻底的理解。然而，对于本领域技术人员而言显而易见的是，本发明可以无需一个或多个这些细节而得以实施。在其他的例子中，为了避免与本发明发生混淆，对于本领域公知的一些技术特征未进行描述。
22.应当理解的是，本发明能够以不同形式实施，而不应当解释为局限于这里提出的实施例。相反地，提供这些实施例将使公开彻底和完全，并且将本发明的范围完全地传递给本领域技术人员。
23.在此使用的术语的目的仅在于描述具体实施例并且不作为本发明的限制。在此使用时，单数形式的“一”、“一个”和“所述/该”也意图包括复数形式，除非上下文清楚指出另
外的方式。还应明白术语“组成”和/或“包括”，当在该说明书中使用时，确定所述特征、整数、步骤、操作、元件和/或部件的存在，但不排除一个或更多其它的特征、整数、步骤、操作、元件、部件和/或组的存在或添加。在此使用时，术语“和/或”包括相关所列项目的任何及所有组合。
24.为了彻底理解本发明，将在下列的描述中提出详细的结构，以便阐释本发明提出的技术方案。本发明的可选实施例详细描述如下，然而除了这些详细描述外，本发明还可以具有其他实施方式。
25.实施例1
26.参见图1和图2，一种用于污水处理池的曝气装置，装置包括导气管2、导气腔3、喷气管4、升降辅助机构5、转动伸缩机构6以及电机7，所述导气管2设置在升降辅助机构5上，升降辅助机构5带动导气管2进行升降，导气管2底部连接有导气腔3，导气腔3的侧壁上固定有若干喷气管4，且导气腔3和喷气管4相连通，喷气管4上开有多个喷气孔8，导气腔3底部与转动伸缩机构6固定连接，转动伸缩机构6底部连接有电机7，电机7用于控制转动伸缩机构6进行转动。
27.本实施例的一种用于污水处理池的曝气装置，装置包括导气管2、导气腔3、喷气管4、升降辅助机构5、转动伸缩机构6以及电机7，导气管2设置在升降辅助机构5上，升降辅助机构5的上端固定连接在导气管2的侧壁上，升降辅助机构5的下端可以固定设置在污水处理池1的池底，升降辅助机构5进行升降时可以带动导气管2进行升降，在导气管2的底部连接设置有导气腔3，可以通过导气管2将气体输送至导气腔3中，在导气腔3的侧壁上导通设置了许多喷气管4，可以在导气腔3的周围四个方向各设置一个喷气管4，喷气管4上均匀分布有喷气孔8，导气腔3内的气体输送到喷气管4中时，可以通过喷气孔8将气体喷出，便于气体和液体的混合接触，导气腔3底部和转动伸缩机构6固定连接，转动伸缩机构6底部连接有电机7，通过电机7驱动转动伸缩机构6进行转动时，转动伸缩机构6可以带动导气腔3进行转动，导气腔3上的喷气管4可以边转动边喷出气体，加大气体和液体的混合接触面积和混合速度，同时电机7也能够控制转动伸缩机构6进行升降，升降辅助机构5和转动伸缩机构6配合，能够更好地带动导气管2和导气腔3一起升降，实现在污水处理池的不同深度进行气体和液体的混合接触，提高污水处理池1的曝气处理效率。
28.进一步的，升降辅助机构5包括底座503、第一电动伸缩杆502以及l型杆501，第一电动伸缩杆502底部固定设置在底座503顶部，第一电动伸缩杆502顶部与所述l型杆501的一端固定连接，l型杆501的另一端固定连接在导气管2侧壁上。
29.底座503可以通过螺栓固定连接在污水处理池1的池底，在底座503顶部设置两个第一电动伸缩杆502，在两个第一电动伸缩杆502的顶部固定设置两个l型杆501，两个l型杆501较长的一端都固定连接在导气管2的侧壁上，第一电动伸缩杆502进行伸缩时可以通过l型杆501带动导气管2进行升降。
30.进一步的，导气腔3包括导气内腔301和导气外腔302，导气内腔301和导气管2固定连接，导气内腔301外壁设有凸起部13，导气外腔302内壁设有容纳凸起部13的凹槽14，凸起部13和凹槽14转动连接，导气内腔301腔体上设置有若干圆孔9，导气管2和导气外腔302连接处套设有旋转密封圈12。
31.导气内腔301外壁设置有凸起部13，导气外腔302内壁设置有能容纳凸起部13的凹
槽14，凸起部13和凹槽14的转动连接可以实现导气内腔301和导气外腔302的转动，导气内腔301中的气体可以通过腔体上设置的圆孔9输送到导气外腔302中，导气外腔302和导气管2连接的地方设置有旋转密封圈12，防止导气外腔302在旋转时液体从外部进入到导气腔3中，影响导气腔3内气体的流通。
32.进一步的，转动伸缩机构6包括转盘602和第二电动伸缩杆601，导气外腔302底部与所述第二电动伸缩杆601顶部固定连接，第二电动伸缩杆601底部与转盘602固定连接，转盘602设置在底座503顶部，电机7设置在底座503内部，电机7的输出轴延伸出底座503并与转盘602相连。
33.导气外腔302的底部设置有转动伸缩机构6，转动伸缩机构6包括转盘602和第二电动伸缩杆601，电机7可以设置在底座503内部，底座503顶部安装有转盘602，电机7的输出轴延伸出底座503并和转盘602相连，可以控制转盘602进行转动，转盘602顶部设置有两个第二电动伸缩杆601，两个第二电动伸缩杆601的顶部都固定连接在导气外腔302的底部，电机7控制转盘602进行转动时，转盘602上固定的第二电动伸缩杆601能够控制导气外腔302一起转动，且第二电动伸缩杆601和第一电动伸缩杆502配合，能更好地实现导气管2和导气腔3的升降。
34.进一步的，导气外腔302和喷气管4连通处设置有单向逆止阀10。
35.导气外腔302和喷气管4连通处设置有单向逆止阀10，可以保证导气内腔301输送到导气外腔302中的气体能够输送到喷气管4中，且液体不会通过喷气管4倒流进入导气腔3中，保证了导气腔3内气体的顺利流通。
36.进一步的，升降辅助机构5和转动伸缩机构6均设置有防锈密封保护套。
37.升降辅助机构5和转动伸缩机构6的外部都设置了防锈密封套装，用于隔绝污水处理池中的液体，防止生锈从而影响到正常的工作。
38.实施例2
39.参见图3，本实施例2和实施例1的区别在于，导气管2顶部内圈设置有鼓风机11。
40.本实施例的一种用于污水处理池的曝气装置，导气管2外的气体自然流通进入导气管2中，再通过导气管2进入导气腔3，气体流速较慢，会影响污水处理池1的曝气效率，可以在导气管2顶部的内圈位置设置一个鼓风机11，通过鼓风机11将导气管2外的空气输送到导气管2中，加大导气管2外气体流入导气管2中的速度和导气管2中气体流动的速度，后通过导气腔3输送到喷气管4中的气体流速快，通过喷气孔8喷出时可以提高气体和液体混合的速度，从而提高了污水处理池1的曝气处理效率。
41.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型保护的范围之内。
