1.本实用新型涉及摇摇木马领域，尤其是一种摇摇木马。


背景技术：

2.摇摇木马是一种儿童玩具，儿童玩耍时需要依靠身体的重心控制木马前后摇摆，而且需要借助手和脚的力量控制前后方向，使得儿童前后摇摆。
3.现阶段儿童在玩摇摇木马时，通常需要前后摆动，但是儿童前后摇摆力度忽大忽小，然而力度较大时存在倾倒的现象，由于力度不够均匀，因此这样存在一定的危险性，且需要进行改进，为此，我们提出一种摇摇木马解决上述问题。


技术实现要素：

4.本实用新型的目的在于提供一种摇摇木马，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种摇摇木马，包括连接板，所述连接板的上表面放置有两个弧形板，两个所述弧形板相互靠近的一侧面均开设有弧形滑口，每个所述弧形滑口的内壁均滑动连接有滑杆，所述连接板的上表面固定连接有轴承座，所述连接板的上表面固定连接有驱动正反转驱动电机，所述驱动正反转驱动电机的输出端固定连接有螺纹杆，所述螺纹杆的左端与轴承座的内圈固定连接，所述螺纹杆的外表面螺纹连接有螺纹块，所述螺纹块的正面和螺纹块的背面分别与两个滑杆相互靠近的一端固定连接，两个所述弧形板的上表面共同固定连接有摇摇木马坐板。
7.在进一步的实施例中，所述连接板的上表面固定连接有操作指示牌，所述操作指示牌位于轴承座的前方。
8.在进一步的实施例中，所述连接板的底面固定连接有橡胶垫，所述橡胶垫的底面开设有防滑纹。
9.在进一步的实施例中，每个所述弧形板的上方均设有脚踩板，两个所述脚踩板相互靠近的一侧面分别与摇摇木马坐板的正面和摇摇木马坐板的背面固定连接。
10.在进一步的实施例中，所述摇摇木马坐板的上表面固定连接有靠背板，所述靠背板的正面固定连接有魔术子贴，所述靠背板的背面固定连接有魔术母贴。
11.在进一步的实施例中，所述连接板的上表面固定连接有蓄电池，所述蓄电池位于正反转驱动电机的前方。
12.与现有技术相比，本实用新型的有益效果是：
13.本装置通过设置有正反转驱动电机、螺纹杆、轴承座、螺纹块、弧形板、弧形滑口和滑杆，利用正反转驱动电机和螺纹杆的配合，便于螺纹杆在轴承座内部旋转的同时，使螺纹块在螺纹杆表面滑动，并且通过螺纹块的移动，带动滑杆在弧形滑口内部滑动，同时便于弧形板根据两者的配合带动摇摇木马坐板摇晃，结合上述配合使用，从而能够防止该摇摇木马倾倒，其方式摇晃力度均匀，儿童摔倒的危险性较低，且有利于目前使用。
附图说明

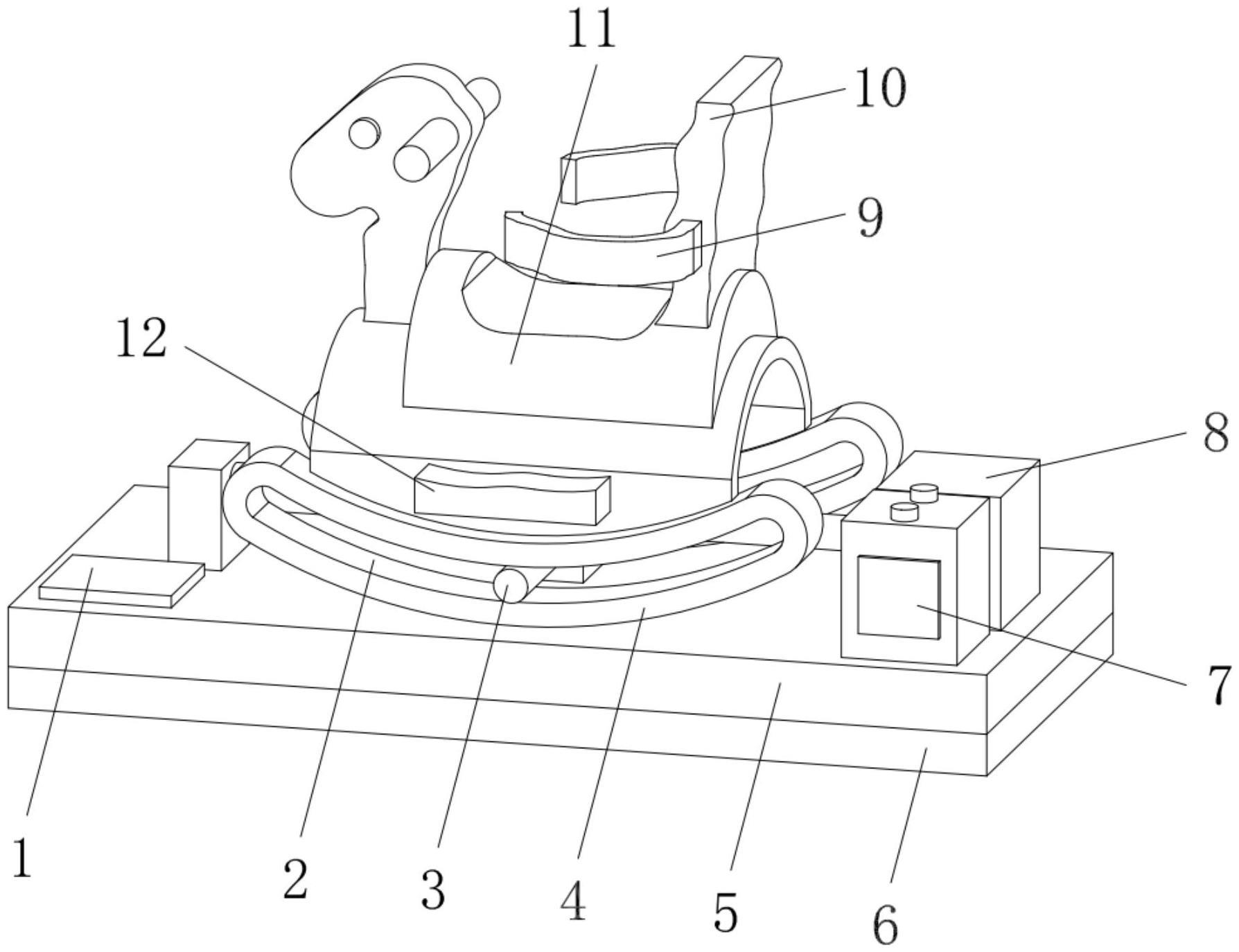

14.图1为一种摇摇木马整体的立体结构示意图；
15.图2为一种摇摇木马坐板俯视图的立体结构示意图；
16.图3为一种摇摇木马连接板侧视图的立体结构示意图；
17.图4为一种摇摇木马连接板俯视图的立体结构示意图。
18.图中：1、操作指示牌；2、弧形滑口；3、滑杆；4、弧形板；5、连接板；6、橡胶垫；7、蓄电池；8、正反转驱动电机；9、魔术子贴；10、靠背板；11、摇摇木马坐板；12、脚踩板；13、轴承座；14、螺纹杆；15、螺纹块；16、魔术母贴。
具体实施方式
19.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
20.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1-4，本实用新型中，一种摇摇木马，包括连接板5，连接板5的上表面放置有两个弧形板4，两个弧形板4相互靠近的一侧面均开设有弧形滑口2，每个弧形滑口2的内壁均滑动连接有滑杆3，连接板5的上表面固定连接有轴承座13，连接板5的上表面固定连接有驱动正反转驱动电机8，驱动正反转驱动电机8的输出端固定连接有螺纹杆14，螺纹杆14的左端与轴承座13的内圈固定连接，螺纹杆14的外表面螺纹连接有螺纹块15，螺纹块15的正面和螺纹块15的背面分别与两个滑杆3相互靠近的一端固定连接，两个弧形板4的上表面共同固定连接有摇摇木马坐板11。
23.连接板5的上表面固定连接有操作指示牌1，操作指示牌1位于轴承座13的前方，利用操作指示牌1便于使用者了解该装置的操作流程，避免出现错误的操作，连接板5的底面固定连接有橡胶垫6，橡胶垫6的底面开设有防滑纹，利用橡胶垫6开设的防滑纹，便于起到防滑的效果，每个弧形板4的上方均设有脚踩板12，两个脚踩板12相互靠近的一侧面分别与摇摇木马坐板11的正面和摇摇木马坐板11的背面固定连接，利用脚踩板12便于支撑儿童的
脚部，有利于提高舒适感。
24.摇摇木马坐板11的上表面固定连接有靠背板10，靠背板10的正面固定连接有魔术子贴9，靠背板10的背面固定连接有魔术母贴16，利用靠背板10、魔术子贴9和魔术母贴16的配合，便于对儿童进行束缚，避免儿童玩耍时掉落，连接板5的上表面固定连接有蓄电池7，蓄电池7位于正反转驱动电机8的前方，利用蓄电池7便于提供电力。
25.本实用新型的工作原理是：
26.在工作人员使用时，首先使儿童坐在摇摇木马坐板11上方，然后通过魔术母贴16和魔术子贴9的配合，可以对儿童进行束缚，随后使儿童手扶摇摇木马坐板11上面的把手，此时按动外部控制开关控制正反转驱动电机8启动，利用正反转驱动电机8提供的动力，带动螺纹杆14在轴承座13内部旋转，然后利用螺纹杆14的转动，使螺纹块15在螺纹杆14表面滑动同时带动滑杆3在弧形滑口2运动，此时弧形板4会通过滑杆3的移动带动摇摇木马坐板11进行摇摆，从而完成该摇摇木马的使用。
27.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
28.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
