用于羽毛球拍的增强型t头结构
技术领域
1.本实用新型涉及球拍领域技术，尤其是指一种用于羽毛球拍的增强型t头结构。


背景技术：

2.球拍（如羽毛球拍、网球拍等）是属于一种高爆发力的运动器具，特点为：材料使用量少，拍框所承受的网压张力比较高，击球时中管的变形量比较大。世界知名品牌在高性能羽毛球拍和网球拍领域的发展上，都期望在生产工艺与结构设计上能有所突破，以便能够领导市场。
3.以羽毛球拍为例进行说明，羽毛球拍一般由拍框、手柄和连接拍框和手柄之间的中管构成。一支羽毛球拍的长度不超过68厘米，其中手柄与中管长度不超过42厘米，拍框长度不超过25厘米，宽为20厘米，随着科学技术的发展，球拍的发展向着重量越来越轻、拍框越来越硬、拍杆弹性越来越好、空气阻力越来越小的方向发展。
4.为了增强中管与拍框之间的连接结构，现有的球拍其中管与拍框之间均通过t头连接，如中国实用新型专利（专利号为201520169125.7）公开的具有t 部结构的羽毛球拍，其中的加强件30和加强片40共同构成了t头，然而，加强件与拍框之间为圆与圆结合，加强片与中管之间也为圆与圆的配合，使得拍框与加强件之间容易发生转动，加强片与中管之间容易发生转动，因此，这种t头整体与拍框、中管结合不够稳固，抗扭能力较弱，大大降低了球拍的使用寿命。因此，有必要对目前的t头进行改进。


技术实现要素：

5.有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种用于羽毛球拍的增强型t头结构，其能有效解决现有之t头整体与拍框、中管结合不够稳固的问题。
6.为实现上述目的，本实用新型采用如下之技术方案：
7.一种用于羽毛球拍的增强型t头结构，包括有两分别与球拍拍框两端连接的第一连接段以及一与球拍中管连接的第二连接段；两第一连接段左右对称并一体成型连接；第二连接段竖向延伸，第二连接段的上端与两第一连接段一体成型连接并构成t形结构；该第一连接段的横截面为非圆形结构，第一连接段的各个外侧面均为与球拍拍框内壁结合的第一接合面；该第二连接段的横截面为非圆形结构，第二连接段的各个外侧面均为与球拍中管内壁结合的第二接合面。
8.作为一种优选方案，所述第一连接段的横截面为多边形结构，结合更加的稳固。
9.作为一种优选方案，所述第一连接段的横截面为十字形结构，结合更加的稳固。
10.作为一种优选方案，所述第二连接段的横截面为多边形结构，结合更加的稳固。
11.作为一种优选方案，所述第二连接段的横截面为十字形结构，结合更加的稳固。
12.作为一种优选方案，所述第一接合面为平面。
13.作为一种优选方案，所述第二接合面为平面。
14.本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术
方案可知：
15.通过将第一连接段的横截面设计为非圆形结构，并配合第一连接段的各个外侧面均为与球拍拍框内壁结合的第一接合面，使得第一连接段与球拍拍框结合稳固，第一连接段与球拍拍框不会发生转动；同时，通过将第二连接段的横截面设计为非圆形结构，并配合第二连接段的各个外侧面均为与球拍中管内壁结合的第二接合面，使得第二连接段与球拍中管结合稳固，第二连接段与球拍中管不会发生转动；如此，使得本产品整体与拍框、中管结合更加的稳固，抗扭能力得到有效的增强，有利于延长球拍的使用寿命。
16.为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
附图说明

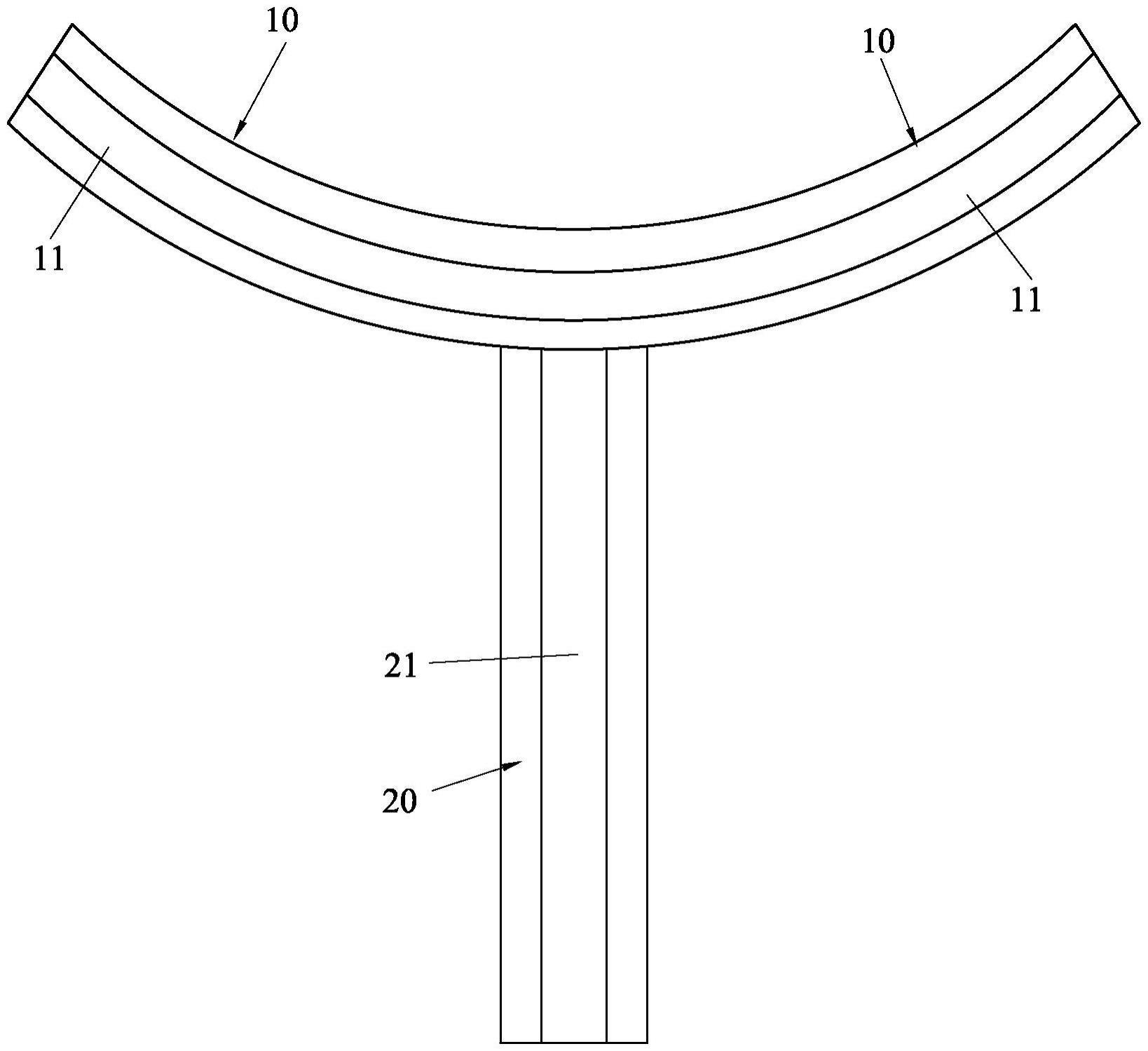

17.图1是本实用新型之较佳实施例的主视图；
18.图2是第一连接段的截面图；
19.图3是第二连接段的截面图；
20.图4是另一种第一连接段的截面图；
21.图5是另一种第二连接段的截面图。
22.附图标识说明：
23.10、第一连接段
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
11、第一接合面
24.20、第二连接段
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
21、第二接合面。
实施方式
25.请参照图1至图5所示，其显示出了本实用新型之较佳实施例的具体结构，包括有两分别与球拍拍框两端连接的第一连接段10以及一与球拍中管连接的第二连接段20。
26.该两第一连接段10左右对称并一体成型连接，该第一连接段10的横截面为非圆形结构，该第一连接段10的各个外侧面均为与球拍拍框内壁结合的第一接合面11；在本实施例中，如图2所示，该第一连接段10的横截面为多边形结构，当然，如图4所示，该第一连接段10的横截面也可以为十字形结构，不以为限。以及，该第一接合面11为平面，与球拍拍框结合更加的稳固。另外，该第一连接段10为实心结构，强度更好，当然，也可以为空心结构，不以为限。
27.该第二连接段20竖向延伸，第二连接段20的上端与两第一连接段10一体成型连接并构成t形结构；该第二连接段20的横截面为非圆形结构，第二连接段20的各个外侧面均为与球拍中管内壁结合的第二接合面21。在本实施例中，如图3所示，该第二连接段20的横截面为多边形结构，当然，如图5所示，该第二连接段20的横截面也可以为十字形结构，不以为限。该第二接合面21为平面，与球拍中管结合更加的稳固。另外，该第二连接段20为实心结构，强度更好，当然，也可以为空心结构，不以为限。
28.使用时，将两第一连接段10分别置于球拍拍框的两端内部，使各个第一接合面11均与球拍拍框的内壁结合固定，以及，将第二连接段20置于球拍中管的上端内部，使各个第二接合面11均与球拍中管的内壁结合固定即可。
29.本实用新型的设计重点在于：通过将第一连接段的横截面设计为非圆形结构，并
配合第一连接段的各个外侧面均为与球拍拍框内壁结合的第一接合面，使得第一连接段与球拍拍框结合稳固，第一连接段与球拍拍框不会发生转动；同时，通过将第二连接段的横截面设计为非圆形结构，并配合第二连接段的各个外侧面均为与球拍中管内壁结合的第二接合面，使得第二连接段与球拍中管结合稳固，第二连接段与球拍中管不会发生转动；如此，使得本产品整体与拍框、中管结合更加的稳固，抗扭能力得到有效的增强，有利于延长球拍的使用寿命。
30.以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。


技术特征：
1.一种用于羽毛球拍的增强型t头结构，包括有两分别与球拍拍框两端连接的第一连接段以及一与球拍中管连接的第二连接段；两第一连接段左右对称并一体成型连接；第二连接段竖向延伸，第二连接段的上端与两第一连接段一体成型连接并构成t形结构；其特征在于：该第一连接段的横截面为非圆形结构，第一连接段的各个外侧面均为与球拍拍框内壁结合的第一接合面；该第二连接段的横截面为非圆形结构，第二连接段的各个外侧面均为与球拍中管内壁结合的第二接合面。2.根据权利要求1所述的用于羽毛球拍的增强型t头结构，其特征在于：所述第一连接段的横截面为多边形结构。3.根据权利要求1所述的用于羽毛球拍的增强型t头结构，其特征在于：所述第一连接段的横截面为十字形结构。4.根据权利要求1所述的用于羽毛球拍的增强型t头结构，其特征在于：所述第二连接段的横截面为多边形结构。5.根据权利要求1所述的用于羽毛球拍的增强型t头结构，其特征在于：所述第二连接段的横截面为十字形结构。6.根据权利要求1所述的用于羽毛球拍的增强型t头结构，其特征在于：所述第一接合面为平面。7.根据权利要求1所述的用于羽毛球拍的增强型t头结构，其特征在于：所述第二接合面为平面。

技术总结
本实用新型公开一种用于羽毛球拍的增强型t头结构，包括有两分别与球拍拍框两端连接的第一连接段以及一与球拍中管连接的第二连接段；通过将第一连接段的横截面设计为非圆形结构，并配合第一连接段的各个外侧面均为与球拍拍框内壁结合的第一接合面，使得第一连接段与球拍拍框结合稳固，第一连接段与球拍拍框不会发生转动；同时，通过将第二连接段的横截面设计为非圆形结构，并配合第二连接段的各个外侧面均为与球拍中管内壁结合的第二接合面，使得第二连接段与球拍中管结合稳固，第二连接段与球拍中管不会发生转动；如此，使得本产品整体与拍框、中管结合更加的稳固，抗扭能力得到有效的增强，有利于延长球拍的使用寿命。有利于延长球拍的使用寿命。有利于延长球拍的使用寿命。


技术研发人员：徐建昇
受保护的技术使用者：徐建昇
技术研发日：2023.02.13
技术公布日：2023/10/27
