1.本实用新型涉及益智游戏道具技术领域，尤其涉及一种基于灯光指示的智能华容道玩具。


背景技术：

2.华容道棋是古老的中国民间益智游戏，以其变化多端、百玩不厌的特点与魔方、独立钻石棋一起被国外智力专家并称为“智力游戏界的三个不可思议”。华容道棋有四种类型的棋子：边长为一个单位的正方形的棋子一、长为一个单位且宽为二个单位的长方形的棋子二、长为二个单位且宽为一个单位的长方形的棋子三、以及边长为二个单位的正方形的棋子四。
3.但是传统的华容道游戏棋子形状单一，玩法也相对固定，可选择范围小，局限性较大，用户无法根据自身水平选择相应的玩法和困难程度。并且不能形成一定的玩法指导，导致趣味性低，体验不佳。


技术实现要素：

4.本实用新型提供一种基于灯光指示的智能华容道玩具，用以解决现有华容道玩具不能形成有效指导、参与感低的问题。
5.本实用新型提供一种基于灯光指示的智能华容道玩具，包括：
6.棋盘、不同类型的棋子、控制面板、指示灯和控制器；
7.所述棋盘为内包括多个等间距设置的方格，每个方格内安装有指示灯，所述指示灯均与控制器连接，棋盘的出口处设置有磁控感应装置；
8.不同类型的棋子能够在棋盘内的方格中横向移动或纵向移动，特定的棋子中安装有磁铁；
9.所述控制面板与棋盘相邻设置，通过控制面板内的控制按键选择不同的玩法模式，所述控制面板与控制器连接。
10.根据本实用新型提供的一种基于灯光指示的智能华容道玩具，所述棋盘为凹陷的矩形框，在矩形框内设置有多个凸起的方格，每个方格之间等间距排列，形成滑动通道。
11.根据本实用新型提供的一种基于灯光指示的智能华容道玩具，所述方格内安装多指示灯，所述指示灯能够显示不同的颜色，透过方格能够看见指示灯的颜色；
12.所述指示灯与控制器电连接，通过控制器控制指示灯点亮形成图案。
13.根据本实用新型提供的一种基于灯光指示的智能华容道玩具，所述棋盘的侧边开设有出口，所述出口处安装有磁控感应装置，所述磁控感应装置与控制器电连接，通过磁控感应装置感应磁场变化，并将感应结果发送至控制器。
14.根据本实用新型提供的一种基于灯光指示的智能华容道玩具，所述不同类型的棋子为不同形状的小车，包括：第一小车、第二小车和第三小车；
15.所述第一小车、第二小车和第三小车的形状不同，在所述第三小车内嵌入有磁铁。
16.根据本实用新型提供的一种基于灯光指示的智能华容道玩具，所述第一小车、第二小车和第三小车在棋盘的滑动通道内进行纵向或者横向的滑动；
17.所述第三小车滑动至出口时，磁控感应装置感应到第三小车内的磁体，并传送感应结果置控制器。
18.根据本实用新型提供的一种基于灯光指示的智能华容道玩具，所述控制面板内设置有多个控制按键，包括：电源键、模式键、提示键、上一关键、下一关键和暂停键；
19.多个控制按键通过控制面板与控制器电连接。
20.根据本实用新型提供的一种基于灯光指示的智能华容道玩具，所述电源键控制整体电源通断；所述模式键用于选择游戏模式；所述提示键用于进行游戏提示；所述上一关键和下一关键用于选择游戏关卡；所述暂停键用于暂停或开始游戏。
21.根据本实用新型提供的一种基于灯光指示的智能华容道玩具，所述棋盘侧边的出口处安装有滑坡，通过所述滑坡使第一小车、第二小车和第三小车滑出棋盘。
22.根据本实用新型提供的一种基于灯光指示的智能华容道玩具，所述棋盘的背面设置有电源仓和扬声器，通过电源仓内安装电池为玩具供电，所述扬声器与控制器连接，用于播放游戏声音。
23.本实用新型提供的一种基于灯光指示的智能华容道玩具，通过棋盘方格内的指示灯形成图案，根据形成的图案摆放不同类型的棋子，当特定棋子滑过出口时，通过磁控感应装置感应到磁场变化，能够判断用户完成当前关卡的游戏，提升趣味性；并且能够选择不同的模式，不同模式下进行游戏指导，提升用户的参与感。
附图说明
24.为了更清楚地说明本实用新型或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作以简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

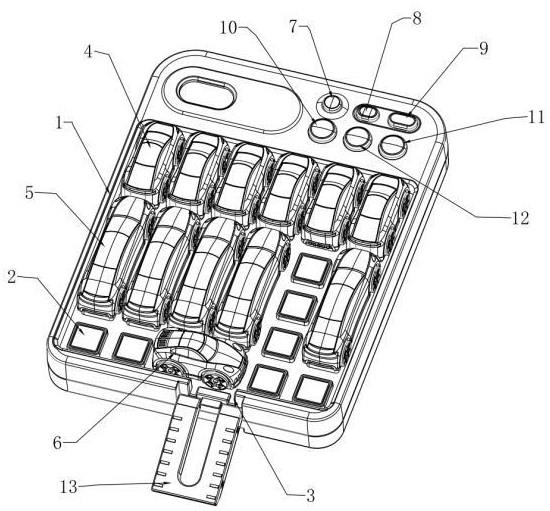

25.图1是本实用新型提供的一种基于灯光指示的智能华容道玩具主视结果图；
26.图2是本实用新型提供的一种基于灯光指示的智能华容道玩具后视结构图；
27.图3是本实用新型提供的一种基于灯光指示的智能华容道玩具的控制器电路图；
28.图4是本实用新型提供的一种基于灯光指示的智能华容道玩具的控制面板电路图；
29.图5是本实用新型提供的一种基于灯光指示的智能华容道玩具的霍尔元件电路图；
30.图6是本实用新型提供的一种基于灯光指示的智能华容道玩具指示灯电路图。
31.附图标记：
32.1-棋盘；2-方格、3-出口、4-第一小车；5-第二小车；6-第三小车；7-电源键；8-模式键；9-提示键；10-上一关键；11-下一关键；12-暂停键；13-滑坡、14-电源仓、15-扬声器。
具体实施方式
33.为使本实用新型的目的、技术方案和优点更加清楚，下面将结合本实用新型中的
附图，对本实用新型中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
34.下面结合图1-图6描述本实用新型的一种基于灯光指示的智能华容道玩具，包括：
35.棋盘1、不同类型的棋子、控制面板、指示灯和控制器；
36.所述棋盘1为内包括多个等间距设置的方格2，每个方格2内安装有指示灯，所述指示灯均与控制器连接，棋盘1的出口3处设置有磁控感应装置；
37.不同类型的棋子能够在棋盘1内的方格2中横向移动或纵向移动，特定的棋子中安装有磁铁；
38.所述控制面板与棋盘1相邻设置，通过控制面板内的控制按键选择不同的玩法模式，所述控制面板与控制器连接。
39.在本实用新型中，在选择游戏模式和关卡后，通过方格2内的指示灯展示图案，按照图案摆放不同类型的棋子，使得用户能够拥有多种初始状态的玩法。
40.棋盘1为凹陷的矩形框，在矩形框内设置有多个凸起的方格2，每个方格2之间等间距排列，形成滑动通道。方格2内安装多指示灯，所述指示灯能够显示不同的颜色，透过方格2能够看见指示灯的颜色；
41.所述指示灯与控制器电连接，通过控制器控制指示灯点亮形成图案。
42.在本实用新型中，多个相邻的方格2可以组成连续的图案，便于指导棋子进行摆放，每个棋子具有对应的规格尺寸，显示的图案与棋子的规则尺寸相对应，通过指导初始状态棋子的摆放能够帮助用户确定具体开始的玩法状态，生成多种游戏模式。
43.棋盘1的侧边开设有出口3，所述出口3处安装有磁控感应装置，所述磁控感应装置与控制器电连接，通过磁控感应装置感应磁场变化，并将感应结果发送至控制器。
44.在本实用新型中，棋盘1的出口3安装磁控感应装置有助于快速判断是否完成当前关卡，当第三小车6滑动至出口3时，说明当前关卡已通过，由于第三小车6内安装有磁铁，附近的磁场会发生变化。本实施例中磁控感应装置采用霍尔元件，通过霍尔元件感应磁场变化，将感应的结果发送至控制器。
45.不同类型的棋子为不同形状的小车，包括：第一小车4、第二小车5和第三小车6；
46.所述第一小车4、第二小车5和第三小车6的形状不同，在所述第三小车6内嵌入有磁铁。
47.本实用新型中不同类型的小车形状不同，将唯一的第三小车6内安装磁铁，产生磁场的变化，能够感应到第三小车6的位置变化，判断是否通过当前关卡。所述第一小车4、第二小车5和第三小车6在棋盘1的滑动通道内进行纵向或者横向的滑动；
48.所述第三小车6滑动至出口3时，磁控感应装置感应到第三小车6内的磁体，并传送感应结果置控制器。
49.控制面板内设置有多个控制按键，包括：电源键7、模式键8、提示键9、上一关键10、下一关键11和暂停键12；
50.多个控制按键通过控制面板与控制器电连接。
51.所述电源键7控制整体电源通断；所述模式键8用于选择游戏模式；所述提示键9用
于进行游戏提示；所述上一关键10和下一关键11用于选择游戏关卡；所述暂停键12用于暂停或开始游戏。
52.通过不同的控制按键选择相应的游戏模式和游戏关卡，能够针对不同的用户生成不同难易程度的游戏方式，便于用户进行自助选择，并且能够提升趣味性和吸引力。在无法自助通关时，可以选择提示键9进行提醒，此时需要按照棋盘1上灯光显示摆放棋子，然后根据灯光提示步骤进行棋子的移动，直至完成当前的关卡。
53.棋盘1侧边的出口3处安装有滑坡13，通过所述滑坡13使第一小车4、第二小车5和第三小车6滑出棋盘1。在完成当前关卡后第三小车6从滑坡13滑出棋盘1。
54.棋盘1的背面设置有电源仓14和扬声器15，通过电源仓14内安装电池为玩具供电，所述扬声器15与控制器连接，用于播放游戏声音，在选择指导完成游戏时，通过扬声器15播放每一步的操作步骤，辅助完成通关。
55.本实用新型提供的一种基于灯光指示的智能华容道玩具，通过棋盘1方格2内的指示灯形成图案，根据形成的图案摆放不同类型的棋子，当特定棋子滑过出口3时，通过磁控感应装置感应到磁场变化，能够判断用户完成当前关卡的游戏，提升趣味性；并且能够选择不同的模式，不同模式下进行游戏指导，提升用户的参与感。
