一种led灯架板安装工装
技术领域
1.本实用新型涉及led灯技术领域，具体为一种led灯架板安装工装。


背景技术：

2.led灯架板是一种用于安装led灯源的板状结构，通常由金属或塑料制成，可以固定在墙壁、天花板或其他表面上，形成不同的照明效果，目前led灯架板安装结构比较单一，在指定的位置安装后就无法实现移动，这样在实际使用中就存在光线被挡或者光线较暗的情况，给实际的使用带来了极大的麻烦。
3.公开号为cn209762825u的专利公开了一种用于安装led灯的工装，涉及led灯技术领域，其技术方案要点是：包括散热壳体和内嵌在散热壳体内的led模组，在所述散热壳体外连接有安装架，在所述安装架上设置有挂耳，所述挂耳通过固定设置于安装架上的铰接轴与安装架转动连接，在所述挂耳与铰接轴之间设置有用于将挂耳固定于安装架上的锁紧件，且在所述挂耳上开设有安装孔；通过调节挂耳与安装架的相对夹角，达到调节光照角度的目的，且具有拆装与更换的方便的效果。
4.上述现有技术在具体使用过程中，虽然可以通过调节挂耳与安装架的相对夹角，达到调节光照角度的目的，但是上述现有技术只能实现对led灯的左右调节和俯仰角度调节，而led灯在使用时还会遇到上下调节的需求，以调节led光源与被照明物体之间的距离，上述现有技术的led灯安装工装就不能满足上下调节的需求，存在一定的使用缺陷，鉴于此，我们提出一种led灯架板安装工装。


技术实现要素：

5.本实用新型的目的在于提供一种led灯架板安装工装，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种led灯架板安装工装，包括高度工装机构、条形横板、调节机构和led灯，所述条形横板活动连接于高度工装机构的前侧，条形横板可以沿着高度工装机构上下移动，所述调节机构活动连接于条形横板的前侧，所述led灯安装于调节机构上；
8.所述高度工装机构包括竖向安装板，所述竖向安装板的前侧开设有矩形滑槽，所述条形横板后侧的中部设有滑动连接于矩形滑槽内的矩形移动座，通过矩形移动座带动条形横板上下移动，从而间接调整led灯的高度，实现对led灯与被照明物体之间距离的调整；
9.所述条形横板的前侧开设有条形滑槽，所述调节机构包括滑动连接于条形滑槽内的矩形移动板，所述矩形移动板前侧的左右两端均设有u形连接座，两个所述u形连接座内均连接有可调节的转动连接块，转动连接块可以相对于u形连接座上下转动，从而调整led灯的俯仰角度，两个所述转动连接块的前侧均设有连接板，所述led灯的后侧设有灯架板，两个所述连接板均通过螺钉可拆卸连接于灯架板的后侧，使灯架板固定在两个连接板的前侧。
10.优选的，所述竖向安装板的左右两侧且位于后侧上下两端的位置均设有安装座，所述安装座的前侧开设有供螺栓穿过的安装孔，使四个安装座固定在墙体上，从而使竖向安装板被固定在墙体上。
11.优选的，所述矩形滑槽内竖直转动连接有长丝杆，所述矩形移动座螺纹连接于长丝杆的外壁，通过长丝杆驱动矩形移动座上下移动，从而调整条形横板的高度，进而调整led灯的高度。
12.优选的，所述竖向安装板的顶部设有减速机和伺服电机，所述减速机的输出端穿过竖向安装板的顶部且与长丝杆的顶端同轴连接，所述伺服电机的输出端与减速机的输入端同轴连接，通过伺服电机驱动减速机转动，从而使减速机驱动长丝杆转动。
13.优选的，所述条形横板的底部开设有与条形滑槽连通的条形孔，所述矩形移动板底部的中部开设有第一螺纹槽，所述第一螺纹槽内螺纹连接有第一紧固螺栓，所述第一紧固螺栓的外壁与条形孔内壁的前后两侧相接触，第一紧固螺栓的螺纹端从条形孔的底部向上穿过且螺纹连接于第一螺纹槽内，第一紧固螺栓旋钮的顶部与条形横板的底部相抵，从而将矩形移动板固定在条形滑槽内。
14.优选的，两个所述转动连接块的相背侧面均开设有第二螺纹槽，两个转动连接块的相对侧面均设有转动轴，转动连接块通过转动轴转动连接于u形连接座内，两个所述第二螺纹槽内均螺纹连接有第二紧固螺栓，两个所述u形连接座的相背侧面均开设有供第二紧固螺栓穿过的圆形孔，第二紧固螺栓的螺纹端从圆形孔穿过且螺纹连接于第二螺纹槽内，从而将转动连接块固定在u形连接座内，使led灯的俯仰角度固定。
15.与现有技术相比，本实用新型的有益效果是：
16.1、该led灯架板安装工装，通过设置的高度工装机构可以调整led灯的高度，从而实现对led灯与被照明物体之间距离的调整。
17.2、通过两个连接板与灯架板连接，实现对led灯的安装，通过条形横板和调节机构的配合，可以实现对led灯的左右位置调节以及俯仰角度调节，从而便于使用者调整led灯的位置，提高led灯的适用性。
附图说明

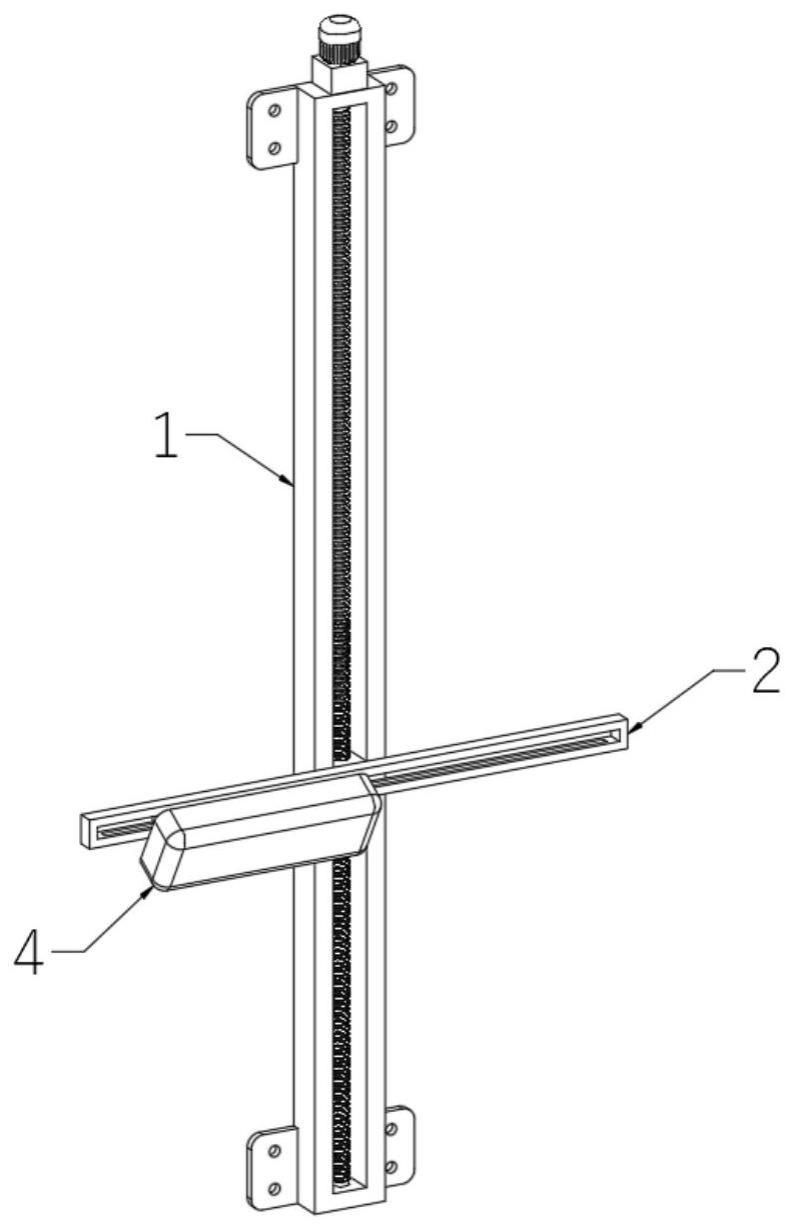

18.图1为本实用新型的整体第一视角结构示意图；
19.图2为本实用新型的整体第二视角结构示意图；
20.图3为本实用新型中的高度工装机构结构示意图；
21.图4为本实用新型中的条形横板、调节机构和led灯的装配结构示意图；
22.图5为本实用新型的部分结构示意图；
23.图6为本实用新型中的调节机构和led灯的装配结构示意图。
24.图中：高度工装机构1、竖向安装板10、矩形滑槽100、长丝杆11、安装座12、减速机13、伺服电机14、条形横板2、条形滑槽20、条形孔21、矩形移动座22、调节机构3、矩形移动板30、第一螺纹槽300、u形连接座31、转动连接块32、第二螺纹槽320、连接板33、第一紧固螺栓34、第二紧固螺栓35、led灯4、灯架板40。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
27.请参阅图1-图6，本实用新型提供一种技术方案：
28.一种led灯架板安装工装，包括高度工装机构1、条形横板2、调节机构3和led灯4，条形横板2活动连接于高度工装机构1的前侧，条形横板2可以沿着高度工装机构1上下移动，调节机构3活动连接于条形横板2的前侧，led灯4安装于调节机构3上；
29.高度工装机构1包括竖向安装板10，竖向安装板10的前侧开设有矩形滑槽100，条形横板2后侧的中部设有滑动连接于矩形滑槽100内的矩形移动座22，通过矩形移动座22带动条形横板2上下移动，从而间接调整led灯4的高度，实现对led灯4与被照明物体之间距离的调整；
30.条形横板2的前侧开设有条形滑槽20，调节机构3包括滑动连接于条形滑槽21内的矩形移动板30，矩形移动板30前侧的左右两端均设有u形连接座31，两个u形连接座31内均连接有可调节的转动连接块32，转动连接块32可以相对于u形连接座31上下转动，从而调整led灯4的俯仰角度，两个转动连接块32的前侧均设有连接板33，led灯4的后侧设有灯架板40，两个连接板33均通过螺钉可拆卸连接于灯架板40的后侧，使灯架板40固定在两个连接板33的前侧。
31.本实施例中，竖向安装板10的左右两侧且位于后侧上下两端的位置均设有安装座12，安装座12的前侧开设有供螺栓穿过的安装孔，使四个安装座12固定在墙体上，从而使竖向安装板10被固定在墙体上。
32.具体的，矩形滑槽100内竖直转动连接有长丝杆11，矩形移动座22螺纹连接于长丝杆11的外壁，通过长丝杆11驱动矩形移动座22上下移动，从而调整条形横板2的高度，进而调整led灯4的高度。
33.进一步的，竖向安装板10的顶部设有减速机13和伺服电机14，减速机13的输出端穿过竖向安装板10的顶部且与长丝杆11的顶端同轴连接，伺服电机14的输出端与减速机13的输入端同轴连接，通过伺服电机14驱动减速机13转动，从而使减速机13驱动长丝杆11转动。
34.进一步的，条形横板2的底部开设有与条形滑槽20连通的条形孔21，矩形移动板30底部的中部开设有第一螺纹槽300，第一螺纹槽300内螺纹连接有第一紧固螺栓34，第一紧固螺栓34的外壁与条形孔21内壁的前后两侧相接触，第一紧固螺栓34的螺纹端从条形孔21的底部向上穿过且螺纹连接于第一螺纹槽300内，第一紧固螺栓34旋钮的顶部与条形横板2的底部相抵，从而将矩形移动板30固定在条形滑槽20内。
35.进一步的，两个转动连接块32的相背侧面均开设有第二螺纹槽320，两个转动连接块32的相对侧面均设有转动轴，转动连接块32通过转动轴转动连接于u形连接座31内，两个第二螺纹槽320内均螺纹连接有第二紧固螺栓35，两个u形连接座31的相背侧面均开设有供第二紧固螺栓35穿过的圆形孔，第二紧固螺栓35的螺纹端从圆形孔穿过且螺纹连接于第二螺纹槽320内，从而将转动连接块32固定在u形连接座31内，使led灯4的俯仰角度固定。
36.本实施例的led灯架板安装工装在使用时，使用者先调整led灯4的俯仰角度，具体的，使用者先将灯架板40与两个连接板33安装固定，再将led灯4转动至所需的俯仰角度，再将两个第二紧固螺栓35拧紧，从而使两个转动连接块32分别与两个u形连接座31固定，实现对led灯4俯仰角度的调节；之后，使用者再调整调节机构3在条形横板2上的位置，也就是led灯4的左右位置，具体的，使用者先将第一紧固螺栓34拧松，然后向左或向右移动矩形移动板30，直至调整好led灯4的左右位置，并将第一紧固螺栓34拧紧，实现对矩形移动板30的位置；当需要调整led灯4的高度时，使用者通过伺服电机14驱动减速机13，从而使减速机13驱动长丝杆11转动，使长丝杆11带动矩形移动座22在矩形滑槽100内向上或向下移动，进而实现对led灯4的高度调节，实现对led灯4与被照明物体之间距离的调整，便于使用。
37.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
