1.本实用新型涉及万向头技术领域，更具体地说，本实用新型涉及一种新型的灯具万向头。


背景技术：

2.灯具万向头可以让灯具安装后，方便后期调整灯具的角度，但是有要防止灯具旋转调整的过程中保护电源线，因此会总旋转头设置定位钢珠，去限制旋转头的旋转角度，利用定位钢珠的方式不便于进行生产，同时旋转头旋转的角度难以转动至180度，进而降低了对灯具调整的范围，因此需要对其进行改进。


技术实现要素：

3.为了克服现有技术的不足，本实用新型提供了一种新型的灯具万向头，具有便于生产和调整范围广的优点。
4.为实现上述目的，本实用新型提供如下技术方案：一种新型的灯具万向头，包括固定头，所述固定头的底部活动套接有旋转头，所述旋转头的外侧固定连接有旋转定位凸台，所述固定头的内部固定连接有限位凸台，所述固定头的顶部开设有第二槽口。
5.作为本实用新型的一种优选技术方案，所述固定头的内部开设有第一槽口，所述第一槽口的内部活动套接有复位弹簧和活动环。
6.作为本实用新型的一种优选技术方案，所述旋转头顶部的两侧呈切开的圆形，所述旋转头沿固定头的内侧转动时能够与限位凸台活动卡接。
7.作为本实用新型的一种优选技术方案，所述旋转定位凸台与限位凸台活动连接，所述第二槽口的内侧与外接摆动件活动套接。
8.作为本实用新型的一种优选技术方案，所述复位弹簧弹性支撑于第一槽口与活动环之间，所述活动环与旋转头挤压接触。
9.与现有技术相比，本实用新型的有益效果如下：
10.1、本实用新型通过设置固定头、旋转头、旋转定位凸台和限位凸台，通过固定头与旋转头之间的配合，使得旋转头可以沿固定头的内侧进行转动，当旋转头转动至其顶部的弧面移动至限位凸台的顶部时，将会对旋转头进行限位防止旋转头与固定头分离，使得对灯具有较广的调整范围，同时通过旋转定位凸台与限位凸台之间的配合，使得可以防止旋转头过度的旋转影响其内部的电源线，采用这种方案，不适用钢珠定位，可以实现自动化生产这种万向头，提升生产效率。
11.2、本实用新型通过设置旋转头、限位凸台、复位弹簧和活动环，通过第一槽口内侧的复位弹簧，由于复位弹簧为压缩状态，因此会对活动环施加一个弹力，使得可以向下对活动环进行挤压，同时通过活动环与旋转头之间的配合，使得可以通过活动环推动旋转头，从而使得旋转头与限位凸台之间的配合更加紧密，进而可以防止旋转头与固定头发生松动。
附图说明

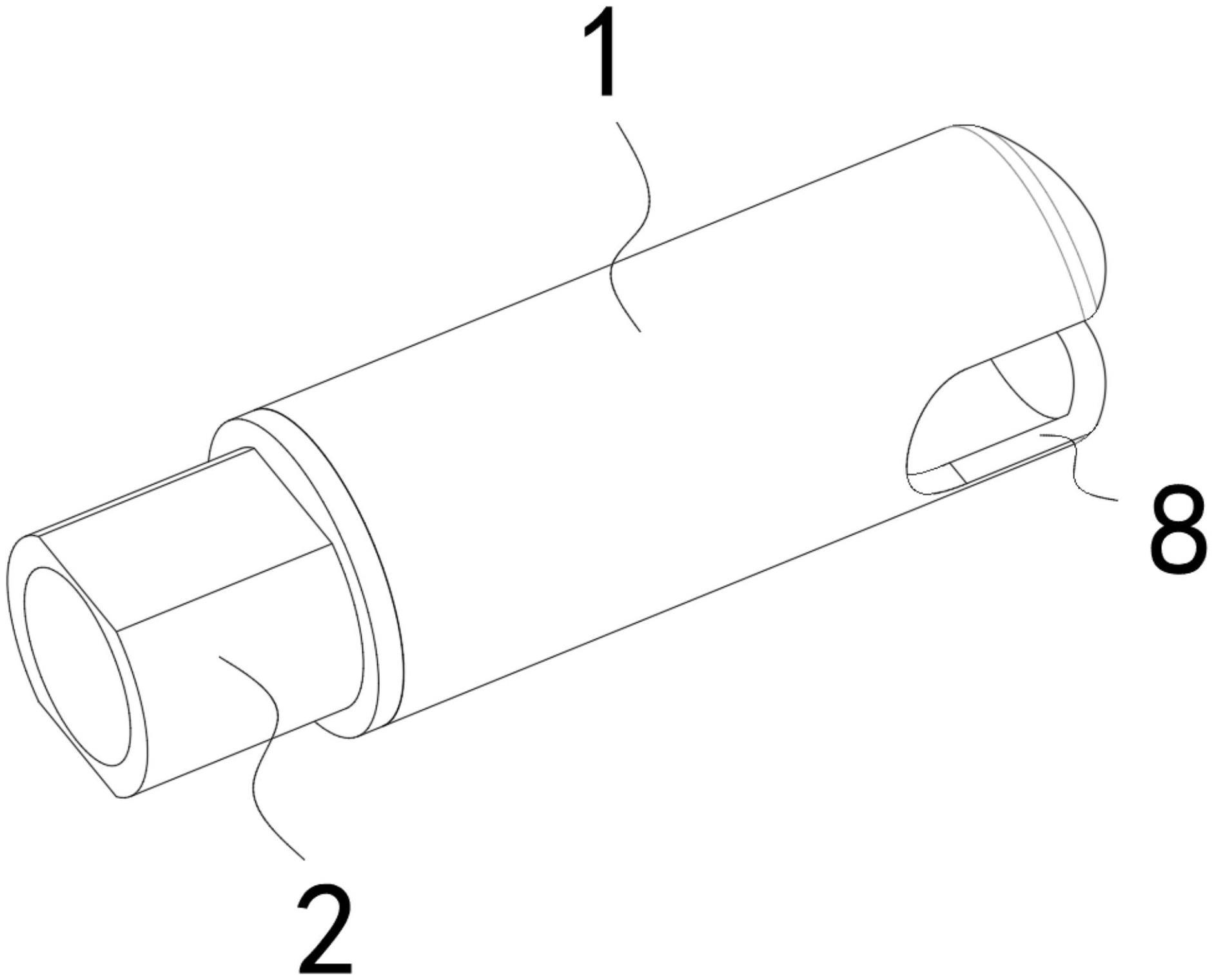

12.图1为本实用新型结构示意图；
13.图2为本实用新型正面的剖视结构示意图；
14.图3为本实用新型固定头的拆卸结构示意图；
15.图4为本实用新型顶部的剖视结构示意图。
16.图中：1、固定头；2、旋转头；3、旋转定位凸台；4、限位凸台；5、第一槽口；6、复位弹簧；7、活动环；8、第二槽口。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.如图1至图4所示，本实用新型提供一种新型的灯具万向头，包括固定头1，固定头1的底部活动套接有旋转头2，旋转头2的外侧固定连接有旋转定位凸台3，固定头1的内部固定连接有限位凸台4，固定头1的顶部开设有第二槽口8。
19.通过固定头1与旋转头2之间的配合，使得旋转头2可以沿固定头1的内侧进行转动，当旋转头2转动至其顶部的弧面移动至限位凸台4的顶部时，将会对旋转头2进行限位防止旋转头2与固定头1分离，使得对灯具有较广的调整范围，同时通过旋转定位凸台3与限位凸台4之间的配合，使得可以防止旋转头2过度的旋转影响其内部的电源线，采用这种方案，不适用钢珠定位，可以实现自动化生产这种万向头，提升生产效率。
20.其中，固定头1的内部开设有第一槽口5，第一槽口5的内部活动套接有复位弹簧6和活动环7。
21.通过第一槽口5内侧的复位弹簧6，使得可以向下对活动环7进行挤压，同时通过活动环7与旋转头2之间的配合，使得可以通过活动环7推动旋转头2向下移动，从而使得旋转头2与限位凸台4之间的配合更加紧密，进而可以防止旋转头2与固定头1发生松动。
22.其中，旋转头2顶部的两侧呈切开的圆形，旋转头2沿固定头1的内侧转动时能够与限位凸台4活动卡接。
23.通过旋转头2与固定头1之间的配合，使得旋转头2可以沿固定头1的内侧上下移动，此时旋转头2顶部的切开面与限位凸台4相平行，当旋转头2发生转动时通过旋转头2与限位凸台4之间的配合将会对旋转头2进行限位。
24.其中，旋转定位凸台3与限位凸台4活动连接，第二槽口8的内侧与外接摆动件活动套接。
25.通过旋转定位凸台3与限位凸台4之间的配合，使得可以限制旋转头2转动的幅度，防止旋转头2发生整周旋转导致电源线损坏。
26.其中，复位弹簧6弹性支撑于第一槽口5与活动环7之间，活动环7与旋转头2挤压接触。
27.通过复位弹簧6的设计，使得活动环7具有良好的弹性复位性能，此时由于复位弹簧6为压缩状态，因此会对活动环7施加一个弹力，从而可以带动旋转头2向下对限位凸台4
进行挤压。
28.本实用新型的工作原理及使用流程：
29.首先，工作人员可以通过固定头1与旋转头2之间的配合，带动旋转头2沿固定头1的内侧进行上下移动，随后工作人员可以带动旋转头2进行旋转，当旋转头2转动至其顶部的弧面移动至限位凸台4的顶部时将会对旋转头2进行限位，此时由于复位弹簧6为压缩状态，因此会对活动环7施加一个弹力，使得旋转头2与限位凸台4之间贴合的更加紧密不易松动，同时通过旋转定位凸台3与限位凸台4之间的配合，使得可以防止旋转头2过度的旋转影响其内部的电源线。
30.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种新型的灯具万向头，包括固定头(1)，其特征在于：所述固定头(1)的底部活动套接有旋转头(2)，所述旋转头(2)的外侧固定连接有旋转定位凸台(3)，所述固定头(1)的内部固定连接有限位凸台(4)，所述固定头(1)的顶部开设有第二槽口(8)。2.根据权利要求1所述的一种新型的灯具万向头，其特征在于：所述固定头(1)的内部开设有第一槽口(5)，所述第一槽口(5)的内部活动套接有复位弹簧(6)和活动环(7)。3.根据权利要求1所述的一种新型的灯具万向头，其特征在于：所述旋转头(2)顶部的两侧呈切开的圆形，所述旋转头(2)沿固定头(1)的内侧转动时能够与限位凸台(4)活动卡接。4.根据权利要求1所述的一种新型的灯具万向头，其特征在于：所述旋转定位凸台(3)与限位凸台(4)活动连接，所述第二槽口(8)的内侧与外接摆动件活动套接。5.根据权利要求2所述的一种新型的灯具万向头，其特征在于：所述复位弹簧(6)弹性支撑于第一槽口(5)与活动环(7)之间，所述活动环(7)与旋转头(2)挤压接触。

技术总结
本实用新型涉及万向头技术领域，且公开了一种新型的灯具万向头，包括固定头，所述固定头的底部活动套接有旋转头，所述旋转头的外侧固定连接有旋转定位凸台，所述固定头的内部固定连接有限位凸台，所述固定头的顶部开设有第二槽口。通过固定头与旋转头之间的配合，使得旋转头可以沿固定头的内侧进行转动，当旋转头转动至其顶部的弧面移动至限位凸台的顶部时，将会对旋转头进行限位防止旋转头与固定头分离，使得对灯具有较广的调整范围，同时通过旋转定位凸台与限位凸台之间的配合，使得可以防止旋转头过度的旋转影响其内部的电源线，采用这种方案，不适用钢珠定位，可以实现自动化生产这种万向头，提升生产效率。提升生产效率。提升生产效率。
