一种可调节照明范围的智能led照明灯的制作方法
一种可调节照明范围的智能led照明灯
技术领域
1.本实用新型涉及led照明技术领域,具体是指一种可调节照明范围的智能led照明灯。


背景技术:

2.随着现代化的发展,智能领域的应用也越来越广泛,比如led照明灯的自动除尘和自动调光等,现有的一种可调节照明范围的智能led照明灯通过螺栓进行安装,然后启动转动机构带动led灯转动调节照射角度,从而达到调节照明范围的目的,安装之后的led灯只能前后转动调整照射角度,而部分操作需要左右照射补光,只能将装置重新拆卸安装,满足全方位照射的需求,使用效率较低。


技术实现要素:

3.本实用新型要解决的技术问题是克服以上技术缺陷,提供一种可调节照明范围的智能led照明灯,满足全方位照明的需求。
4.为解决上述技术问题,本实用新型提供的技术方案为:一种可调节照明范围的智能led照明灯,包括承重板,所述承重板底面左侧设有第一支撑板,所述承重板底面右侧设有与第一支撑板对称的第二支撑板,所述第一支撑板与第二支撑板之间转动连接设有安装框体,所述安装框体内上下滑动连接设有灯座,所述灯座底端均匀电性连接设有led灯本体,所述承重板顶面中央设有电磁铁,所述电磁铁顶面中央嵌入转动连接设有固定块,所述固定块顶端上下滑动连接设有吸引板,所述吸引板内均匀嵌入设有与电磁铁配套的电磁线圈,所述吸引板顶面中央螺接设有液压伸缩杆,所述液压伸缩杆顶端连接设有装置安装板。
5.作为改进,所述第一支撑板左侧外壁设有与安装框体左侧固定连接的驱动电机,驱动电机实现安装框体的前后转动,调整照射角度,实现照明范围的调整。
6.作为改进,所述承重板底面对称设有一组限位弧形槽,所述安装框体顶端对称设有一组与限位弧形槽配套滑动连接的滑动块,在转动调整时限位弧形槽与滑动块配合可以对安装框体进行支撑稳定。
7.作为改进,所述安装框体左侧内壁上下转动连接设有螺纹杆,所述螺纹杆与灯座左端配套螺纹连接,所述螺纹杆底端连接设有与安装框体外壁转动连接的握把,操作人员通过握把方便操作实现螺纹杆的转动,从而使得灯座上下移动,调整led灯本体的放置位置,方便在不使用时进行存放防护。
8.作为改进,所述吸引板靠近电磁铁一侧中央嵌入设有与固定块露出电磁铁顶面部分配套的滑槽,所述固定块滑动放置在滑槽顶端使得吸引板与电磁铁紧贴,在调整好照明机构的角度之后,滑槽在电磁线圈吸引固定电磁铁时使得固定块滑动放置,使得吸引板与电磁铁之间不存在空隙,紧固效果好,并且固定块在吸引板内部滑动连接,不存在掉落出的可能,对电磁铁及以下结构进行支撑。
9.作为改进,所述装置安装板前侧外壁设有与灯座电性连接的太阳能板,太阳能板
吸收太阳能对装置进行供电,节约能源。
10.本实用新型与现有技术相比的优点在于:通过伸缩转动杆实现照明机构整体的转动,然后电磁线圈与电磁铁配合对照明机构进行固定,实现根据需求调整角度的目的;并且led灯本体可以收回安装框体内,起到保护作用。
附图说明

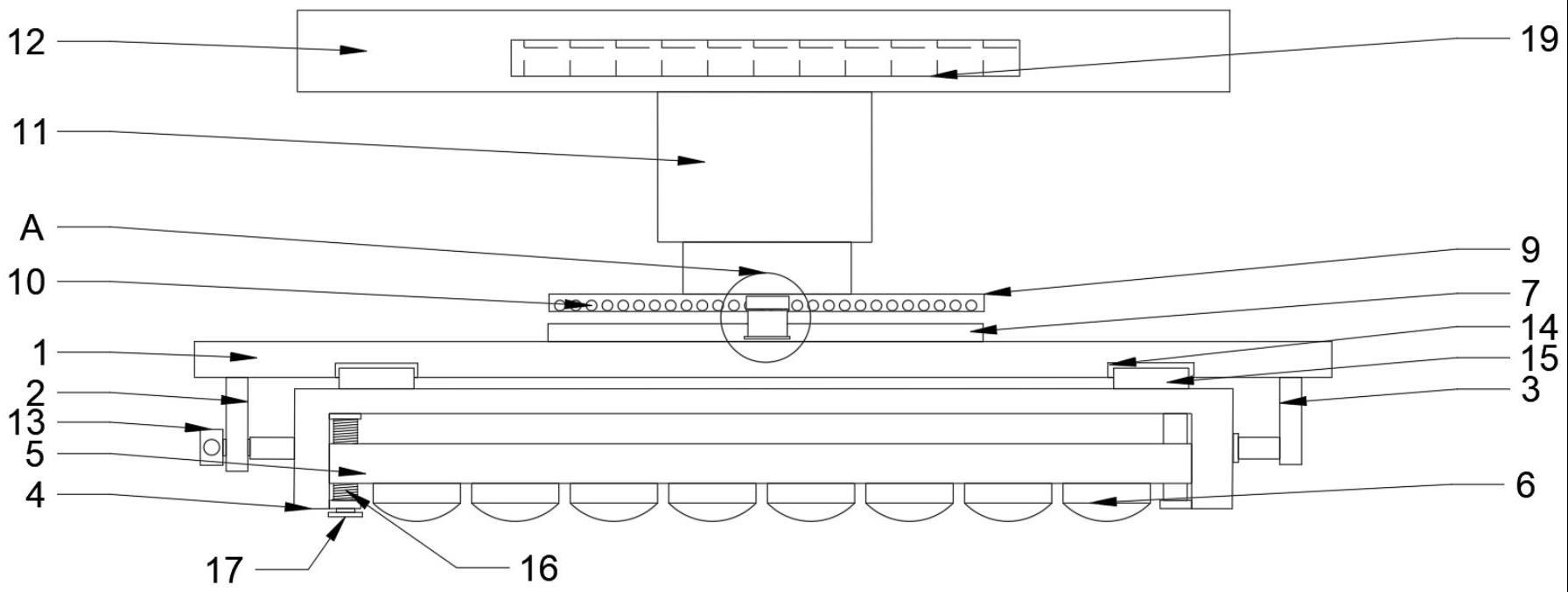

11.图1是本实用新型一种可调节照明范围的智能led照明灯的整体结构示意图。
12.图2是图1中a部分的结构示意图。
13.如图所示:1、承重板;2、第一支撑板;3、第二支撑板;4、安装框体;5、灯座;6、led灯本体;7、电磁铁;8、固定块;9、吸引板;10、电磁线圈;11、液压伸缩杆;12、装置安装板;13、驱动电机;14、限位弧形槽;15、滑动块;16、螺纹杆;17、握把;18、滑槽;19、太阳能板。
具体实施方式
14.下面结合附图对本实用新型做进一步的详细说明。
15.结合附图1-2所示,一种可调节照明范围的智能led照明灯,包括承重板1,所述承重板1底面左侧设有第一支撑板2,所述承重板1底面右侧设有与第一支撑板2对称的第二支撑板3,所述第一支撑板2与第二支撑板3之间转动连接设有安装框体4,所述安装框体4内上下滑动连接设有灯座5,所述灯座5底端均匀电性连接设有led灯本体6,所述第一支撑板2左侧外壁设有与安装框体4左侧固定连接的驱动电机13,所述承重板1底面对称设有一组限位弧形槽14,所述安装框体4顶端对称设有一组与限位弧形槽14配套滑动连接的滑动块15,驱动电机13实现安装框体4的前后转动,在转动调整时限位弧形槽14与滑动块15配合可以对安装框体4进行支撑稳定,调整照射角度,实现照明范围的初步调整。
16.所述承重板1顶面中央设有电磁铁7,所述电磁铁7顶面中央嵌入转动连接设有固定块8,所述固定块8顶端上下滑动连接设有吸引板9,所述吸引板9内均匀嵌入设有与电磁铁7配套的电磁线圈10,
17.所述吸引板9靠近电磁铁7一侧中央嵌入设有与固定块8露出电磁铁7顶面部分配套的滑槽18,所述固定块8滑动放置在滑槽18顶端使得吸引板9与电磁铁7紧贴,电磁线圈10不工作时,电磁铁7远离电磁线圈10,固定块8滑动至滑槽18底端,然后安装框体4在固定块8的配合下进行转动,调整好照明机构的角度之后,电磁线圈10工作吸引电磁铁7向上移动,直至固定块8滑动放置在滑槽18顶端,使得吸引板9与电磁铁7之间不存在空隙,完成最终调节。
18.所述吸引板9顶面中央螺接设有液压伸缩杆11,液压伸缩杆11的伸缩对led灯本体6的高度进行调整,使得照明范围也发生变化,所述液压伸缩杆11顶端连接设有装置安装板12,使用螺栓贯穿装置安装板12完成装置的固定。
19.所述安装框体4左侧内壁上下转动连接设有螺纹杆16,所述螺纹杆16与灯座5左端配套螺纹连接,所述螺纹杆16底端连接设有与安装框体4外壁转动连接的握把17,操作人员通过转动握把17实现螺纹杆16的转动,从而使得灯座5上下移动,调整led灯本体6的放置位置,在不使用时将led灯本体6调整至顶端,保护led灯本体6。
20.所述装置安装板12前侧外壁设有与灯座5电性连接的太阳能板19,太阳能板19吸
收太阳能对装置进行供电,节约能源。
21.本实用新型在具体实施时,首先使用螺栓贯穿装置安装板12完成装置的固定,将led灯本体6安装在灯座5上,然后操作人员通过转动握把17实现螺纹杆16的转动,从而使得灯座5上下移动,调整led灯本体6的放置位置,关闭电磁线圈10,电磁铁7远离电磁线圈10,固定块8滑动至滑槽18底端,然后安装框体4在固定块8的配合下进行转动,调整好照明机构的角度之后,电磁线圈10工作吸引电磁铁7向上移动,直至固定块8滑动放置在滑槽18顶端,使得吸引板9与电磁铁7之间不存在空隙,完成固定,随后开启驱动电机13,安装框体4在限位弧形槽14与滑动块15的配合下上下转动,调整照射角度,最后可以通过液压伸缩杆11的伸缩对led灯本体6的高度进行调整,使得照明范围发生变化,太阳能板19吸收太阳能为led灯本体6供电,进行照明操作,在不使用时转动握把17将led灯本体6调整至安装框体4内部顶端,进行储存。
22.以上对本实用新型及其实施方式进行了描述,这种描述没有限制性,附图中所示的也只是本实用新型的实施方式之一,实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示,在不脱离本实用新型创造宗旨的情况下,不经创造性的设计出与该技术方案相似的结构方式及实施例,均应属于本实用新型的保护范围。
