一种贝雷片横向加强组件的制作方法

1.本实用新型涉及桥梁施工领域,尤其涉及一种贝雷片结构加强组件。


背景技术:

2.在建筑工程施工中,常常要搭设各种形式的临时桁架、脚手架、梁柱等钢结构,可作为模板的支撑体系,可作为操作平台,也可用于支架、梁等,因此在工程施工中,需要将若干贝雷片进行组装实现钢结构的多样化。
3.现有技术中往往是直接将贝雷片排列在一起,然后在两端固定住贝雷片,这种方法往往使得贝雷片组装稳定性较差,在两排贝雷片间距过大时导致贝雷梁的最大载荷减弱,因此提供一种贝雷片横向加强组件是很有必要的。


技术实现要素:

4.本实用新型的目的在于克服现有技术的一项或多项不足,提供一种贝雷片横向加强组件。
5.本实用新型的目的是通过以下技术方案来实现的:一种贝雷片横向加强组件,包括贝雷片,所述贝雷片之间设置有用于连接贝雷片的横向加强组件,所述横向加强组件包括多根用于连接贝雷片的横连杆、多根用于支撑所述横连杆的竖杆。
6.本实用新型可选的,所述横连杆的数量为两根,两根所述横连杆平行设置在贝雷片的上端和下端,对称设置横连杆,在一定程度上能够增加贝雷梁的稳定性。
7.本实用新型可选的,所述横连杆包括第一横连杆和第二横连杆,所述第一横连杆的一端设置有阳头,所述第二横连杆的一端设置有与所述阳头相匹配的阴头,所述阳头和阴头上均设置有螺纹孔,所述阳头和所述阴头通过螺栓连接,设置相应的阳头和阴头使得横向加强组件能够完成长度调节,使得横向加强组件的可利用性增强,并不局限与某一个贝雷梁间距。
8.本实用新型可选的,所述第一横连杆和第二横连杆的另一端呈u形,所述第一横连杆和第二横连杆分别卡接在两块贝雷片上并通过螺栓连接,u形结构使得横连杆与贝雷片的连接更加稳定,不会轻易晃动。
9.本实用新型可选的,所述竖杆包括第一竖杆和第二竖杆,所述第一竖杆通过螺栓与第一横连杆相连,所述第二树干通过螺栓与第二横连杆相连,通过在第一横连杆之间和第二横连杆之间设置相应的第一竖杆和第二竖杆,起到支撑作用,使得第一横连杆和第二横连杆的抗压强度增强。
10.本实用新型可选的,所述螺纹孔并行设置在所述阳头和阴头上,相对于设置一排螺纹孔设置两排螺纹孔能够使得第一横连杆和第二横连杆之间的连接更加稳定。
11.本实用新型可选的,所述横向加强组件的数量为两个。
12.本实用新型的有益效果是:
13.本实用新型结构简单,安装方便,通过横向加强组件增大了贝雷梁的最大载荷,可
根据实际施工情况决定在那个位置安装横向加强组件增大贝雷梁的最大载荷,通过条形孔和螺栓相互配合使得横向加强组件能够根据不同的贝雷片间距进行调节,使得横向加强组件能够适应不同间距的贝雷片安装结构。
附图说明
14.图1为本实用新型贝雷片结构示意图;

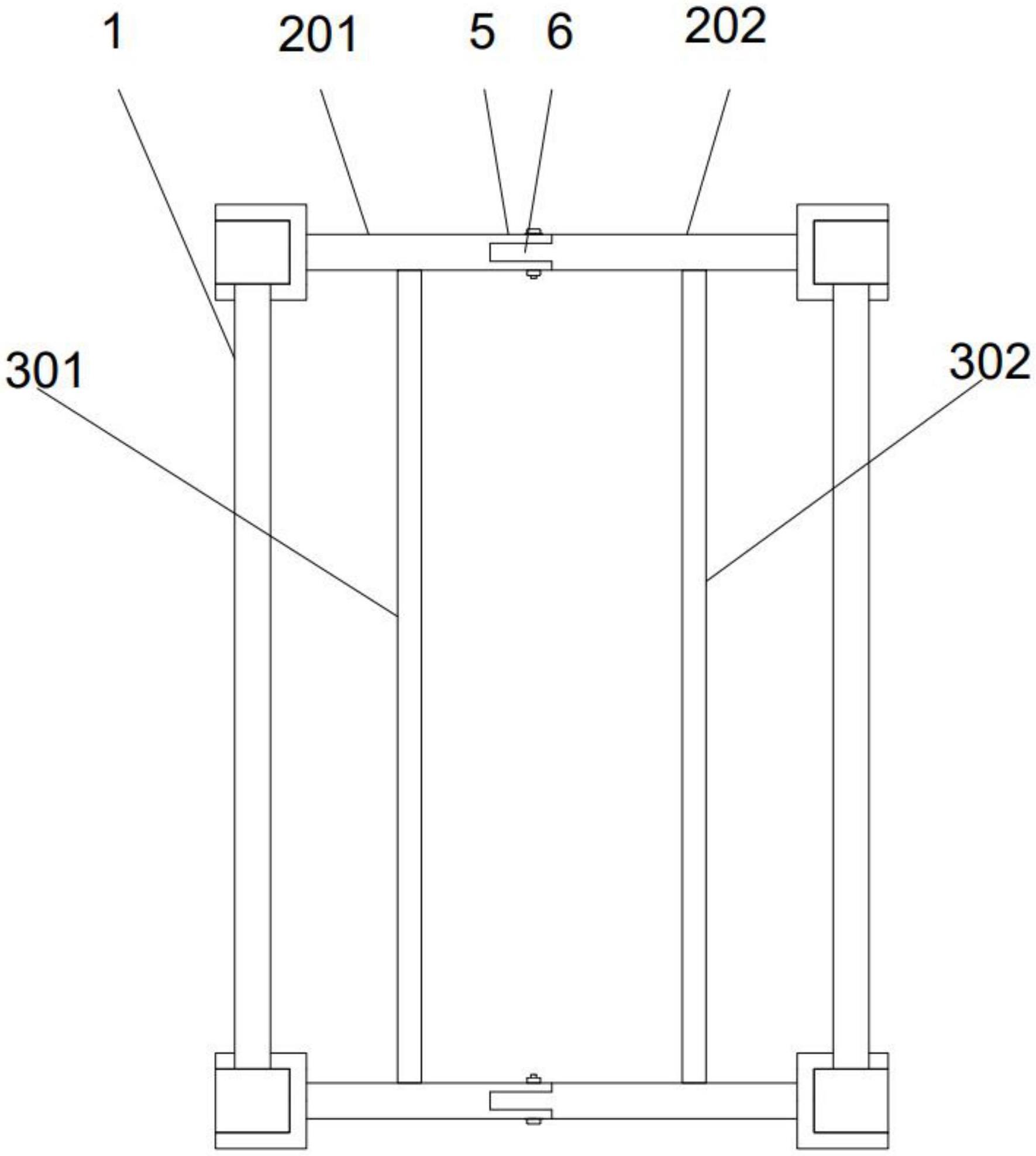

15.图2为本实用新型横向加强组件结构示意图;
16.图3为本实用新型横向加强组件俯视图
17.图4为本实用新型第二横连杆结构示意图。
18.图中:1、贝雷片;201、第一横连杆;202、第二横连杆;301、第一竖杆;302、第二竖杆;4、螺纹孔;5、阳头;6、阴头。
具体实施方式
19.下面将结合实施例,对本实用新型的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域技术人员在没有付出创造性劳动的前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.参阅图1-图4,本实施例提供了一种贝雷片横向加强组件,在建筑工程施工中,常常需要搭设各种形式的临时桁架、脚手架、梁柱等钢结构,可作为模板的支撑体系,也可以用于支架、梁等,因此在施工过程中,工作人员需要将若干贝雷片1进行组装实现钢结构的多样化,在现在的工程施工中,通常是将贝雷片1首尾拼接完成,然后在贝雷片1的收尾端固定贝雷片1,这种方式使得中间很长一段的贝雷片1的没有横向的固定件,从而会影响组装完成后贝雷梁的稳定性,本实用新型提供了一种贝雷片1横向加强组件,通过提供一种贝雷片1横向加强组件能够将相邻的贝雷片1通过横向加强组件连接,使得各个贝雷片1之间相连形成一个整体,增强了贝雷梁的稳定性。
21.一种贝雷片横向加强组件包括贝雷片1和横向加强组件,所述横向加强组件包括横连杆和竖杆,所述横连杆分别设置在相邻贝雷片1的上端和下端,通过所述横连杆将相邻的贝雷片1连接,相邻贝雷片1上端和下端均设置有横连杆可以有效地增强贝雷片1之间的稳定性。
22.所述横连杆包括第一横连杆201和第二横连杆202,如图2、图3和图4所示,横连杆的左端是第一横连杆201右端是第二横连杆202,第一横连杆201的右端设置有用于连接第二横连杆202的阳头5,所述第二横连杆202的右端设置有与所述阳头5相匹配的阴头6,工作人员在组装横连杆时,将第二横连杆202的阴头6插入第一横连杆201的阳头5内,所述阳头5截面呈u形,所述第一横连杆201的阳头5上设置有两排螺纹孔4,两排螺纹孔4分布在所述u形的阳头5上侧和下侧,第二横连杆202的阴头6上设置有与所述阳头5上螺纹孔4相对应的两排螺纹孔4。
23.通过在阴头6上设置两排螺纹孔4可以根据不同间距要求的贝雷片1具体调节横连杆的长度,使得横连杆能够适应不同间距贝雷片1的安装,在具体施工时,可以根据贝雷片1不同的间距要求,让工作人员调节阴头6螺纹孔4的位置,使得符合相邻贝雷片1间距要求的
阴头6上的螺纹孔4与阳头5上的螺纹孔4相对应,然后工作人员使用螺栓阴头6与阳头5固定连接,所述竖杆包括第一竖杆301和第二竖杆302,所述第一竖杆301将设置在贝雷片上端和下端的第一横连杆201相连,所述第二竖杆302将设置在贝雷片上端和下端的第二横连杆202相连,通过第一竖杆301和第二竖杆302在竖直方向上对横连杆起到支撑作用,有效增大了横向加强组件的最大载荷,所述第一竖杆301和第二竖杆302均通过螺栓与所述横连杆相连。
24.在阳头5和阴头6上设置两排螺纹孔4可以有效地增加阳头5和阴头6连接的稳定性,如果设置一排螺纹孔4,第一横连杆201和第二横连杆202就极有可能在载荷过大时发生形变,使得第一横连杆201和第二横连杆202连接处发生弯折,从而影响横向加强组件的支撑效果。
25.如图2所示,所述第一横连杆201的左端和第二横连杆202的右端分别连接两块相邻的贝雷片1,所述第一横连杆201的左端和第二横连杆202的右端截面呈u形,u形的横连杆,能够与贝雷片1卡接,可以初步对横向加强组件进行固定,然后工作人员使用螺栓将其固定。
26.如图1所示,所述横向加强组件在两块相邻贝雷片1之间设置有至少两个,设置两个横向加强组件不仅能够增强竖直方向上的最大载荷,也能够增强相邻贝雷片1之间的稳定性。
27.本实用新型工作原理:
28.工作人员首先根据不同的贝雷片1间距调节好阳头5和阴头6的相对位置,然后工作人员通过螺栓将其固定住,然后将横向加强组件通过螺栓与贝雷片1固定连接,实现增强贝雷梁最大载荷的效果。
29.以上所述仅是本实用新型的优选实施方式,应当理解本实用新型并非局限于本文所披露的形式,不应看作是对其他实施例的排除,而可用于各种其他组合、修改和环境,并能够在本文所述构想范围内,通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围,则都应在本实用新型所附权利要求的保护范围内。
