一种环保型沥青混料装置的制作方法-j9九游会真人

1.本实用涉及混料装置技术领域，具体是一种环保型沥青混料装置。


背景技术：

2.在中国专利cn202222163853.x中，本实用新型公开了一种废旧改性沥青混合料再生设备，包括架体和外壳体，所述外壳体内设有搅拌桶，搅拌桶与外壳体之间固定连接有两个密封环，搅拌桶与外壳体之间留有缝隙，搅拌桶的圆周外侧插接有多个弧形管，所述搅拌桶的顶部外壁固定连接有电机，电机的输出端穿过搅拌桶的顶部键连接有搅拌轴，搅拌轴的外壁固定连接有多个第一搅拌叶，搅拌轴的外壁固定连接有多个支撑杆，支撑杆的一侧固定插接有多个第二搅拌叶。本实用新型通过热气进入外壳体与搅拌桶之间的缝隙内，从而对搅拌桶内的再生剂和沥青混料进行加热，再通过热气进入弧形管进一步地对再生剂和沥青混料进行加热，从而提高再生剂和沥青混料的加热效率。
3.现有的混料装置存在在对沥青进行加料的过程中，混料的搅拌机构妨碍了物料的添加操作，当减少搅拌机构的体型后，又出现搅拌效率降低的情况的问题。


技术实现要素：

4.为了弥补现有技术的不足，解决了对沥青进行加料的过程中，混料的搅拌机构妨碍了物料的添加操作，当减少搅拌机构的体型后，又出现搅拌效率降低的情况的问题。
5.本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种环保型沥青混料装置，包括沥青混料底架，所述沥青混料底架的顶部安装有支撑架，且支撑架的中间位置安装有电动伸缩杆，所述电动伸缩杆的端部衔接有连接盘，且连接盘的边侧安装有伺服电机，所述伺服电机的端部衔接有传动皮带，且传动皮带的端部衔接有转动盘，所述转动盘的底部设置有沥青搅拌杆，且沥青搅拌杆的端部设置有沥青混料桶，所述连接盘的外侧设置有环保防护盖，且环保防护盖的端部设置有固定架。
6.优选的，所述沥青混料底架的外壁设置有限位板，且限位板的顶部设置有电动升降杆，并且电动升降杆的外侧设置有衔接架。
7.优选的，所述连接盘通过电动伸缩杆与支撑架构成升降结构，且电动伸缩杆的底部圆心与连接盘的顶部圆心相重合。
8.优选的，所述沥青搅拌杆关于转动盘的底部等角度设置有六个，且转动盘通过传动皮带与伺服电机构成传动结构。
9.优选的，所述环保防护盖与固定架之间为卡合连接，且固定架关于沥青混料底架的中轴线对称设置有一对。
10.优选的，所述限位板通过电动升降杆与衔接架构成升降结构，且限位板与沥青混料底架之间为嵌套连接。
11.本实用新型的有益之处在于：
12.1.通过支撑架内侧电动伸缩杆的设置，能够带动连接盘进行升降，以此能够便于
在加料上料的过程中不妨碍加料上料操作，能够加快物料加工的速率，同时，通过启动伺服电机，能够带动传动皮带及转动盘进行传动，以此能够带动沥青搅拌杆进行快速搅动，从而能够完成对沥青混料桶内部沥青的混料操作；
13.2.通过固定架内侧环保防护盖的设置，能够有效提升装置结构的环保防外溅安全效果，装置结构简单且便于拆卸清洁操作，同时，通过启动衔接架内侧的电动升降杆，能够带动限位板进行打开，便于对沥青混料桶进行拉出，从而提升了装置结构的安全防护性效果。
附图说明
14.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

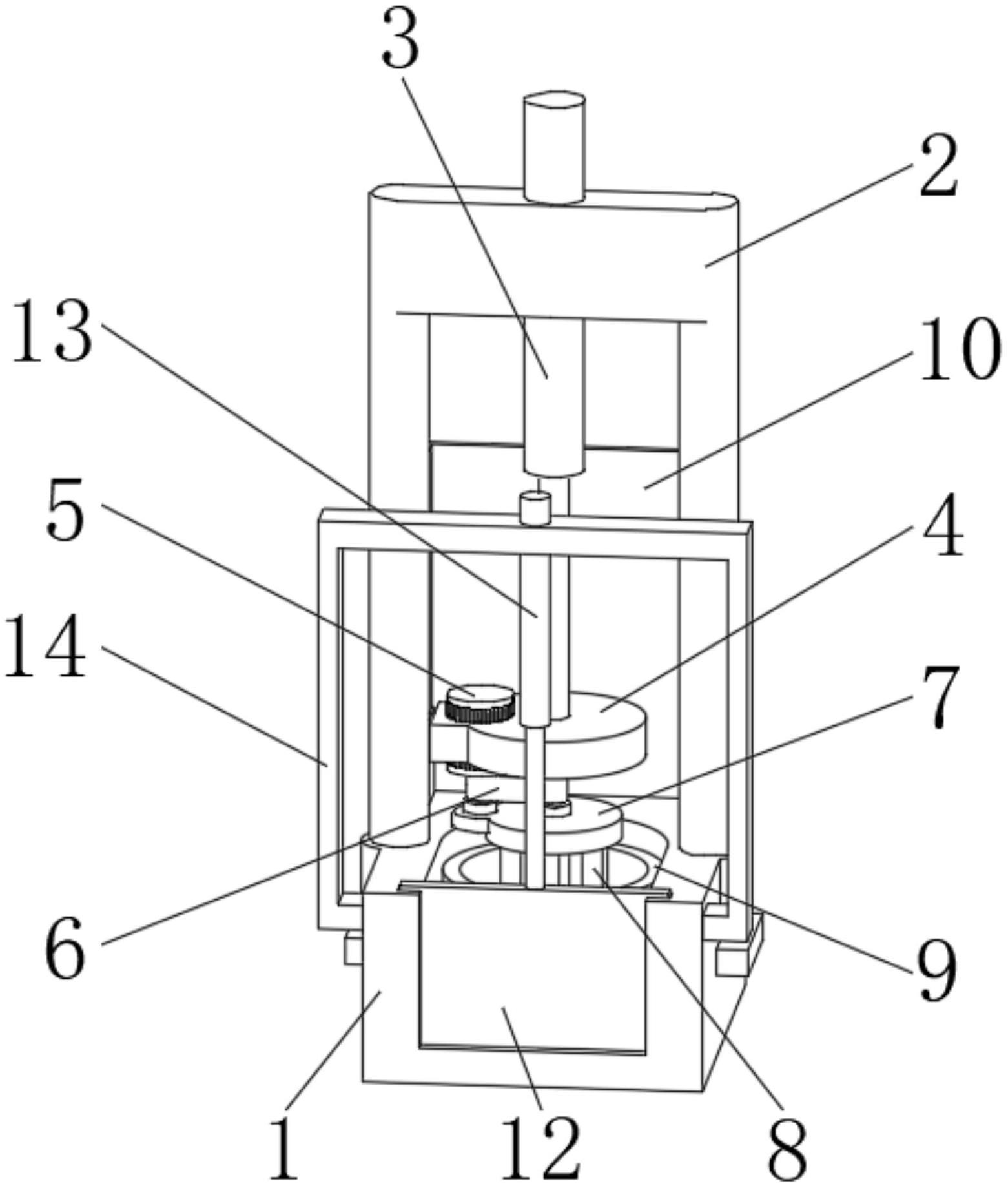

15.图1为本实用新型整体正视立体结构示意图；
16.图2为本实用新型整体侧视立体结构示意图；
17.图3为本实用新型整体俯视立体结构示意图；
18.图4为本实用新型搅拌机构立体结构示意图。
19.图中：1、沥青混料底架；2、支撑架；3、电动伸缩杆；4、连接盘；5、伺服电机；6、传动皮带；7、转动盘；8、沥青搅拌杆；9、沥青混料桶；10、环保防护盖；11、固定架；12、限位板；13、电动升降杆；14、衔接架。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
21.实施例一
22.请参阅图1至图4所示，一种环保型沥青混料装置，包括沥青混料底架1，沥青混料底架1的顶部安装有支撑架2，且支撑架2的中间位置安装有电动伸缩杆3，电动伸缩杆3的端部衔接有连接盘4，且连接盘4的边侧安装有伺服电机5，伺服电机5的端部衔接有传动皮带6，且传动皮带6的端部衔接有转动盘7，转动盘7的底部设置有沥青搅拌杆8，且沥青搅拌杆8的端部设置有沥青混料桶9，连接盘4的外侧设置有环保防护盖10，且环保防护盖10的端部设置有固定架11。
23.连接盘4通过电动伸缩杆3与支撑架2构成升降结构，且电动伸缩杆3的底部圆心与连接盘4的顶部圆心相重合；通过支撑架2内侧电动伸缩杆3的设置，能够带动连接盘4进行升降，以此能够便于在加料上料的过程中不妨碍加料上料操作，能够加快物料加工的速率。
24.沥青搅拌杆8关于转动盘7的底部等角度设置有六个，且转动盘7通过传动皮带6与伺服电机5构成传动结构；通过启动伺服电机5，能够带动传动皮带6及转动盘7进行传动，以此能够带动沥青搅拌杆8进行快速搅动，从而能够完成对沥青混料桶9内部沥青的混料操
作。
25.环保防护盖10与固定架11之间为卡合连接，且固定架11关于沥青混料底架1的中轴线对称设置有一对；通过固定架11内侧环保防护盖10的设置，能够有效提升装置结构的环保防外溅安全效果，装置结构简单且便于拆卸清洁操作。
26.实施例二
27.请参阅图1所示，一种环保型沥青混料装置，沥青混料底架1的外壁设置有限位板12，且限位板12的顶部设置有电动升降杆13，并且电动升降杆13的外侧设置有衔接架14。
28.限位板12通过电动升降杆13与衔接架14构成升降结构，且限位板12与沥青混料底架1之间为嵌套连接；通过启动衔接架14内侧的电动升降杆13，能够带动限位板12进行打开，便于对沥青混料桶9进行拉出，从而提升了装置结构的安全防护性效果。
29.工作原理：首先，通过支撑架2内侧电动伸缩杆3的设置，能够带动连接盘4进行升降，以此能够便于在加料上料的过程中不妨碍加料上料操作，能够加快物料加工的速率，同时，通过启动伺服电机5，能够带动传动皮带6及转动盘7进行传动，以此能够带动沥青搅拌杆8进行快速搅动，从而能够完成对沥青混料桶9内部沥青的混料操作；
30.接着，通过固定架11内侧环保防护盖10的设置，能够有效提升装置结构的环保防外溅安全效果，装置结构简单且便于拆卸清洁操作，同时，通过启动衔接架14内侧的电动升降杆13，能够带动限位板12进行打开，便于对沥青混料桶9进行拉出，从而提升了装置结构的安全防护性效果。
