1.本实用新型涉及林业领域，具体是指一种竹木碎屑压缩装置。


背景技术：

2.竹木是以竹为原材料，经刨皮，蒸煮，涂胶，热压等工序加工生成工业用竹胶板，或装修用竹地板，最常见的竹木产品有：筷子、木碗、木制文具用品和竹木制作的家居用品等。
3.现有的竹木板在加工过程中，都需要经过切割处理，现有设备切割过程产生的竹木屑比较多，为了充分利用这些竹木屑，可将木屑压缩成块，作为高热值的燃料使用，而竹木屑可回收再次利用，由于竹木碎屑蓬松，质量轻体积大，不便于回收，造成运输转运成本高，且在收集过程中现有的收集装置容易堵塞，需要人工导通，不便于收集，因此，我们需要提供一种竹木屑料回收装置。


技术实现要素：

4.本实用新型要解决的技术问题是克服上述技术的缺陷，提供一种竹木碎屑压缩装置。
5.为解决上述技术问题，本实用新型提供的技术方案为一种竹木碎屑压缩装置，包括底座及对称设置于底座两侧的支撑台，所述支撑台上部垂直设有立柱，两侧立柱的柱体顶部之间固定设有安装台，所述安装台台体中间位置设有可向下伸缩移动的第一伸缩装置，所述安装台位于第一伸缩装置两侧固定设有第二伸缩装置；
6.所述底座上方设有框体，所述框体顶部与第二伸缩装置伸缩杆端部固定连接；
7.所述框体内部设有可沿框体轴向移动的压板，所述压板上部与第一伸缩装置伸缩杆端部固定连接。
8.作为改进，所述安装台下方设有固定架，所述固定架两端分别与立柱柱体固定连接，所述固定架架体中心设有用于固定第一伸缩装置缸体的第一固定孔，所述第一固定孔两侧固定架架体分别设有用于固定第二伸缩装置缸体的第二固定孔。
9.作为改进，所述立柱柱体两侧对称设有连接架，所述连接架与伸缩支腿固定连接，所述伸缩支腿底部安装设有万向轮。
10.作为改进，所述底座座体上部固定设有台板，所述台板横向截面尺寸略小于框体横向截面尺寸。
11.作为改进，所述压板板体上表面四角位置分别设有用于防止压板倾斜的导向折板。
12.本实用新型的有益效果
13.结构简单，体积小，便于移动，操作方便，适合小型加工车间的使用。
附图说明

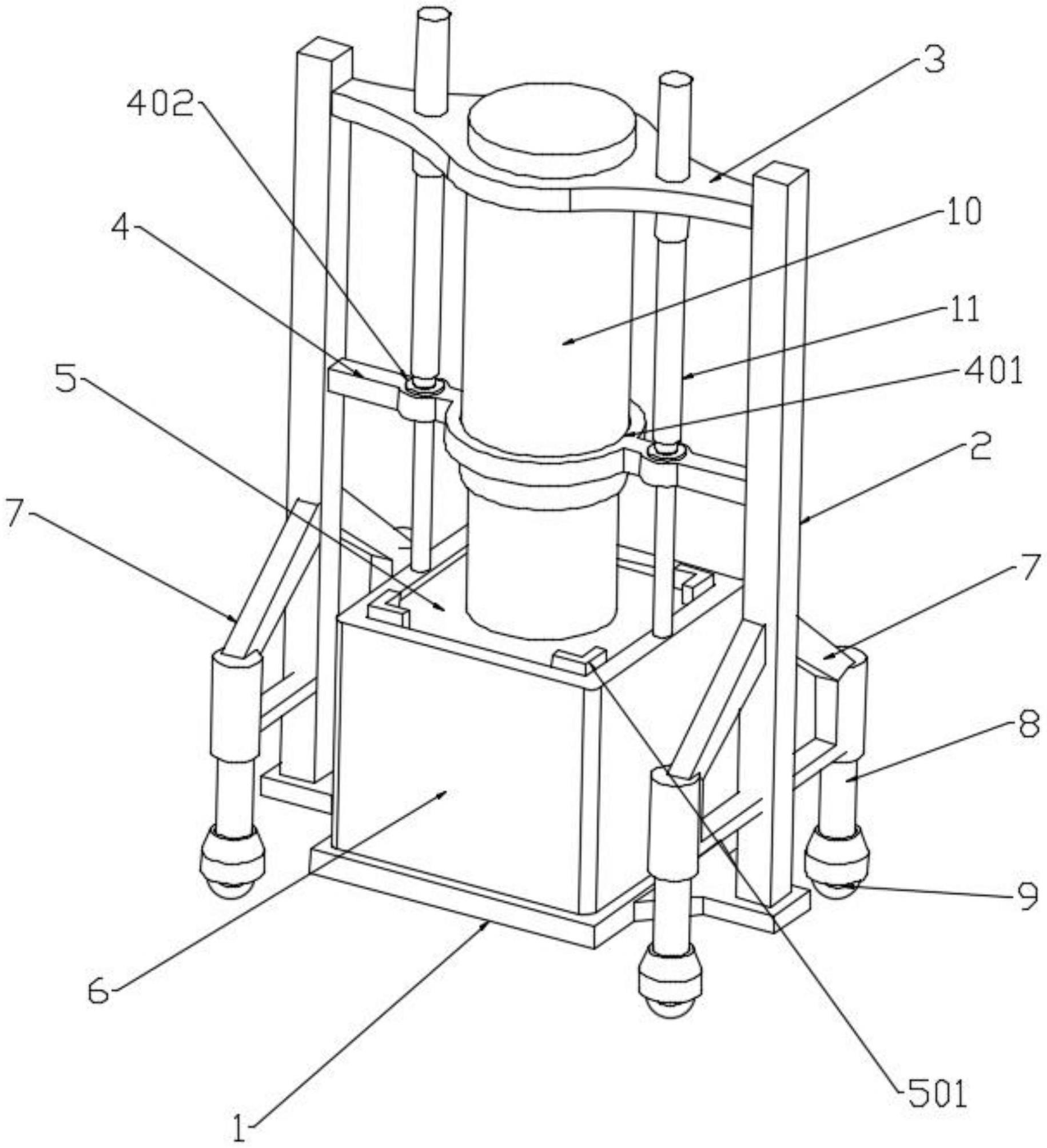

14.图1是压缩装置结构示意图；
15.图2是压缩装置框体提升状态示意图；
16.图3是压缩装置压板提升状态示意图；
17.图4是压缩装置剖视结构示意图。
18.如图所示：1、底座，101、台板，102、支撑台，2、立柱，3、安装台，4、导向架，401、第一固定孔，402、第固定孔，5、压板，501、导向折板，6、框体，7、连接架，8、伸缩支腿，9、万向轮，10、第一伸缩装置，11、第二伸缩装置。
具体实施方式
19.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
20.在本实用新型实施例的描述中，需要说明的是，若出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
21.此外，若出现术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。
22.在本实用新型实施例的描述中，“多个”代表至少2个。
23.在本实用新型实施例的描述中，还需要说明的是，除非另有明确的规定和限定，若出现术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
24.下面结合附图对本实用新型一种竹木碎屑压缩装置做进一步的详细说明。
25.结合附图1-附图4，一种竹木碎屑压缩装置，包括底座1及对称设置于底座1两侧的支撑台102，所述支撑台102上部垂直设有立柱2，两侧立柱2的柱体顶部之间固定设有安装台3，所述安装台3台体中间位置设有可向下伸缩移动的第一伸缩装置10，所述安装台3位于第一伸缩装置10两侧固定设有第二伸缩装置11；
26.所述底座1上方设有框体6，所述框体6顶部与第二伸缩装置11伸缩杆端部固定连接；
27.所述框体6内部设有可沿框体6轴向移动的压板5，所述压板5上部与第一伸缩装置10伸缩杆端部固定连接。
28.作为本实施例较佳实施方案的是，所述安装台3下方设有固定架4，所述固定架4两端分别与立柱2柱体固定连接，所述固定架4架体中心设有用于固定第一伸缩装置10缸体的第一固定孔401，所述第一固定孔401两侧固定架4架体分别设有用于固定第二伸缩装置11
缸体的第二固定孔402。
29.作为本实施例较佳实施方案的是，所述立柱2柱体两侧对称设有连接架7，所述连接架7与伸缩支腿8固定连接，所述伸缩支腿8底部安装设有万向轮9。
30.作为本实施例较佳实施方案的是，所述底座1座体上部固定设有台板101，所述台板101横向截面尺寸略小于框体6横向截面尺寸。
31.作为本实施例较佳实施方案的是，所述压板5板体上表面四角位置分别设有用于防止压板5倾斜的导向折板501。
32.本实用新型在具体实施时，竹木碎屑压缩装置在使用前，将伸缩支腿8收缩，使万向轮9与地面脱离，底座1坐落在地面上；装竹木碎屑操作：操作第二伸缩装置11将框体6下放至底座1上部，收缩第一伸缩装置10，压板5自框体6内部伸出，如图3所示，然后将竹木碎屑放进框体6内部，启动第一伸缩装置11，压板5向下压缩竹木屑，压缩完成后，收缩第二伸缩装置11，将框体6向上提起，如图2所示，压缩完成的竹木屑块体可以直接取出。
33.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。


技术特征：
1.一种竹木碎屑压缩装置，其特征在于：包括底座(1)及对称设置于底座(1)两侧的支撑台(102)，所述支撑台(102)上部垂直设有立柱(2)，两侧立柱(2)的柱体顶部之间固定设有安装台(3)，所述安装台(3)台体中间位置设有可向下伸缩移动的第一伸缩装置(10)，所述安装台(3)位于第一伸缩装置(10)两侧固定设有第二伸缩装置(11)；所述底座(1)上方设有框体(6)，所述框体(6)顶部与第二伸缩装置(11)伸缩杆端部固定连接；所述框体(6)内部设有可沿框体(6)轴向移动的压板(5)，所述压板(5)上部与第一伸缩装置(10)伸缩杆端部固定连接。2.根据权利要求1所述的一种竹木碎屑压缩装置，其特征在于：所述安装台(3)下方设有固定架(4)，所述固定架(4)两端分别与立柱(2)柱体固定连接，所述固定架(4)架体中心设有用于固定第一伸缩装置(10)缸体的第一固定孔(401)，所述第一固定孔(401)两侧固定架(4)架体分别设有用于固定第二伸缩装置(11)缸体的第二固定孔(402)。3.根据权利要求1所述的一种竹木碎屑压缩装置，其特征在于：所述立柱(2)柱体两侧对称设有连接架(7)，所述连接架(7)与伸缩支腿(8)固定连接，所述伸缩支腿(8)底部安装设有万向轮(9)。4.根据权利要求1所述的一种竹木碎屑压缩装置，其特征在于：所述底座(1)座体上部固定设有台板(101)，所述台板(101)横向截面尺寸略小于框体(6)横向截面尺寸。5.根据权利要求1所述的一种竹木碎屑压缩装置，其特征在于：所述压板(5)板体上表面四角位置分别设有用于防止压板(5)倾斜的导向折板(501)。

技术总结
本实用新型涉及林业领域，现有的竹木板在加工过程中，都需要经过切割处理，现有设备切割过程产生的竹木屑比较多，为了充分利用这些竹木屑，可将木屑压缩成块，作为高热值的燃料使用，而竹木屑可回收再次利用，由于竹木碎屑蓬松，质量轻体积大，不便于回收，造成运输转运成本高，克服上述技术的缺陷，为解决上述技术问题，本实用新型提供的技术方案为—种竹木碎屑压缩装置，包括底座及对称设置于底座两侧的支撑台，所述支撑台上部垂直设有立柱，两侧立柱的柱体顶部之间固定设有安装台，所述安装台台体中间位置设有可向下伸缩移动的第一伸缩装置，所述安装台位于第一伸缩装置两侧固定设有第二伸缩装置。有第二伸缩装置。有第二伸缩装置。
