1.本发明涉及一种既能实现对复合地板横切、纵向连续切、任意角度切、任意角度缺口切，又能大幅度地降低切割力的渐进式多功能地板切割机及切割方法，属复合地板切割机制造领域。


背景技术：

2.cn113199522a、名称“高性能复合板切割机及高效切割方法”，所述复合板切割机中的两根导柱分别固定在导柱固定座两端，刀片固定座两端开有导柱通孔且通过弹簧套在导柱上，刀片固定座上端面开有同心圆形弧槽且同心圆形弧槽垂直方向中心线与导柱垂直方向中心线不在同一条上，同心圆形弧槽内有降阻滚轴，偏心驱动管位于降阻滚轴上且偏驱动管两端分别与导柱偏心连接，刀片连接在刀片固定座下端面且刀片垂直线与刀片固定座上端面的同心圆形弧槽的垂直方向的中心线相同，压杆连接在偏心驱动管上。优点：一是降低偏心驱动管运动阻力，手动切割阻力小、手感轻松；二是实现了刀片切割与偏心驱动管最高凸起下压线同一垂直线上，解决了背景技术存在的不足之处。不足之处：一是由于刀片在凸轮作用下直接下压切割，接触面积大，不仅费力，而且对刀片的强度及刀架强度要求高；二是只能完成对复合地板的横向切断，无法完成对复合地板纵向（顺长）连续切割；三是无法完成对复合地板任意缺口的切割。


技术实现要素：

3.设计目的：避免背景技术中的不足之处，设计一种既能实现对复合地板横切、纵向连续切、任意角度切、任意角度缺口切，又能大幅度地降低切割力的渐进式多功能地板切割机及切割方法。
4.设计方案：为了实现上述设计目的。本发明在结构设计上：1、机架中机头板和机尾板同侧下部开有侧开口复合板通道的设计，是本发明的技术特征之一。这样设计的目的在于：它能够满足数米长的复合地板顺向切割的要求，即将数米长的复合地板由机尾板下部侧开口进入，当第一刀切割完成后、将数米长的复合地板向前经机头板玻皮部侧开口向前移动，然后再切第二刀，直至切割完成。2、凸轮压杆中凸轮与机头板上凸轮安装耳铰接，刀架一端与机尾板上刀架安装耳铰接，刀架另一端底部与压簧一端连接，压簧另一端与机座连接的设计，是本发明的技术特征之二。这样设计的目的在于：一是机头板和机尾板之间采用机座连接，且机座位于机头板和机尾板一侧下部开有相对侧开口，该侧开口构成了复合地板通道，而机座岀起到的作用是对复合地板的支撑作用。因此当铰接在机头板上的凸轮压杆在下压时，带动凸轮作用在刀架上，迫使刀架不是作垂直向下运动，而是迫使刀架以铰接轴为转动点，带动刀架中的切片随着凸轮转动由上往下作中斜向下压切割运动，逐渐完成对复合地板渐进式进行切割。由于渐进式切割时其切刀的切刃与复合地板之形成的是斜面切割，因此切割非常省，同时对刀片的强度要求也大大降低；二是由于切刀切割动作不是垂直切割，而是斜向渐进式切割，因此它能够完成对复合地板的横切、纵向连续切、任意角
度切、任意角度缺口切。
5.技术方案1：一种渐进式多功能复合地板切割机，机头板和机尾板之间通过机座连接，所述机头板和机尾板同侧下部开有侧开口且侧开口下口口沿与机座面平，机头板和机尾板相对面分别有凸轮安装耳和刀架安装耳，凸轮铰接在凸轮安装耳上且凸轮与压杆连接，刀架一端与刀架安装耳铰接，刀架另一端位于凸轮安装耳内，刀架背面有切割刀。
6.技术方案2：一种渐进式多功能复合地板切割机和切割方法， 1）直切：复合地板由机尾板侧下部侧开口进入，与限位附件齐平，用脚踩住复合地板，下压手柄带动凸轮，凸轮转动下压刀架，刀架中的刀片随刀架下压对复合地板渐进切割直至切断；或2）长切：在切割刀和机座之间插入复合地板，与限位附件齐平，用脚踩住复合地板，下压手柄带动凸轮转动，凸轮下压刀架，刀架中的刀片随刀架下压对复合地板顺长渐进切割一次后、再向上移动复合地板至未切部开始第二次切割，复合地板长度不限，直到切割完；或3）任意度切割：在切割刀和机座之间插入复合地板，选择好所需切割的角度，用脚踩住复合地板，下压手柄带动凸轮转动，凸轮下压刀架，刀架中的刀片随刀架下压对复合地板渐进切割直至切断；或4）任意角度缺口切割：在切割刀和机座之间插入复合地板，选择好所需切割的角度，用脚踩住复合地板，下压手柄带动凸轮转动下压刀架，刀架中的刀片随刀架下压对复合地板渐进切出缺口一边，然后根据所需角度调整复合地板角度同理切出缺口另一边即可。
7.本发明与背景技术相比，一是将背景技术中的垂直切割，设计成斜面渐进式切割，不仅切割时的接触面小、省力，而且由于降低了对刀片的强度要求，可以使刀片的厚度减小，切割精度提高；二是不仅能够完成对复合地板的横切，而且能够完成数米长复合地板的纵向连续切割，同时还能完成复合地板中任意角度、任意角度缺口的切割。
附图说明

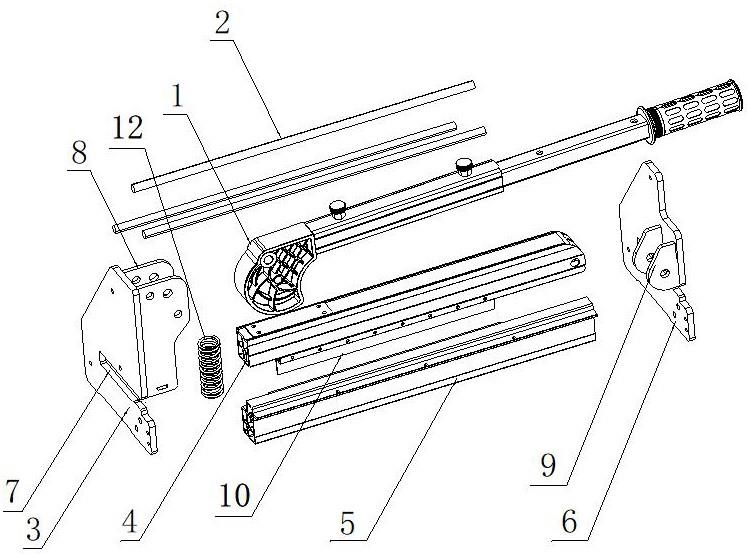

8.图1是渐进式多功能复合地板切割机结构示意图。
9.图2是渐进式多功能复合地板切割机（带搁架）结构示意图。
10.图3是渐进式多功能复合地板切割机（搁架卡接后）结构示意图。
11.图4是渐进式多功能复合地板切割机切割前结构示意图。
12.图5是渐进式多功能复合地板切割机直切（横切）复合地板示意图。
13.图6是渐进式多功能复合地板切割机纵刀（顺长）复合地板示意图。
14.图7是渐进式多功能复合地板切割机任意角切割复合地板示意图。
实施方式
15.实施例1：参照附图1-7。一种渐进式多功能复合地板切割机，机头板3和机尾板6之间通过机座5连接，为了加强机头板3和机尾板之间强度，机头板3和机尾板6间设有连接杆2。所述机头板3和机尾板6同侧下部开有侧开口7且侧开口下口口沿与机座5面平，也就是说，机头板3、机尾板6和机座5构成支撑复合地板切割时基座和通道，机头板3和机尾板6相对面分别有凸轮安装耳8和刀架安装耳9，凸轮1铰接在凸轮安装耳8上且在压杆带动下凸轮绕铰接轴转动。凸轮1与压杆连接，压杆为抽拉式伸缩结构且一端与凸轮1连接、另一端有手柄。刀架4另一端位于凸轮安装耳内且沿凸轮安装耳自动复位，刀架4背面有切割刀10。
16.实施例2：在实施例1的基础上，机座5一侧或两侧配有搁架11，搁架11制作系现有
技术，在此不作叙述。
17.实施例3：在实施例1的基础上，刀架4另一端底部与压簧12一端连接，压簧12另一端与机座5连接，目的使刀架自动在带动切刀完成切割复合地板后自动复位，打开刀口。
18.实施例4：在实施例1的基础上，刀架（4）设有扭簧复位机构（图中未画出）或拉簧复位机构（图中未画出），目的使刀架自动在带动切刀完成切割复合地板后自动复位，打开刀口。
19.实施例5：在实施例1的基础上，渐进式多功能复合地板切割机和切割方法， 1）直切（横切）：复合地板由机尾板侧下部侧开口进入，与限位附件齐平，用脚踩住复合地板，下压手柄带动凸轮1转动，凸轮下压刀架4，刀架中的刀片10随刀架下压对复合地板渐进切割到断开；或2）长切：在切割刀10和机座5之间插入复合地板，与限位附件齐平，用脚踩住复合地板，下压手柄带动凸轮1转动，凸轮下压刀架4，刀架中的刀片10随刀架下压对复合地板顺长渐进切割一次后、再向上移动复合地板至未切部开始第二次切割，复合地板长度不限，直到切割完；或3）任意度切割：在切割刀10和机座5之间插入复合地板，选择好所需切割的角度，用脚踩住复合地板，下压手柄带动凸轮1，凸轮转动下压刀架4，刀架中的刀片10随刀架下压对复合地板渐进切割直至切断；或4）任意角度缺口切割：在切割刀和机座之间插入复合地板，选择好所需切割的角度，用脚踩住复合地板，下压手柄带动凸轮，凸轮转动下压刀架，刀架中的刀片随刀架下压对复合地板渐进切出缺口一边，然后根据所需角度调整复合地板角度后，同理切出缺口另一边即可。
20.需要理解到的是：上述实施例虽然对本发明的设计思路作了比较详细的文字描述，但是这些文字描述，只是对本发明设计思路的简单文字描述，而不是对本发明设计思路的限制，任何不超出本发明设计思路的组合、增加或修改，均落入本发明的保护范围内。
