1.本实用新型涉及云杉板材指接板涂胶设备领域，具体是一种云杉板材指接板加工的涂胶装置。


背景技术：

2.云杉板材是采用云杉木制造而成的板材，其密度较小，质地轻盈但材料强度坚韧，且云杉板材可长久的散发出清淡的自然木香，能够抑制细菌生长，防腐性能优良。
3.指接板是指由多块木板拼接而成、上下不再粘压夹板的板材，由于竖向木板间采用锯齿状接口，类似两手手指交叉对接，使得木材的强度和外观质量获得增强改进故称指接板。多用于家具、橱柜、衣柜等优等材料。指接板与木工板的用途一样，只是指接板在生产过程中用胶量比木工板少得多，所以是较木工板更为环保的一种板材。指接板用的胶一般是乳白胶，即聚醋酸乙烯酯的水溶液。指接板还分有节与无节两种，有节的存在疤眼，无节的不存在疤眼，较为美观，有些装友直接用指接板制作家具，表面不用再贴饰面板，即美观又经济。
4.现有技术在进行云杉板材指接板涂胶的过程中常使用手工涂胶或手工浸胶的方式进行云杉板材指接板的侧面和锯齿面的上胶作业，手工涂胶不仅增加了人员的劳动强度、也导致云杉板材指接板的生产成本上升，还需优化手工作业导致生产效率低下的问题。


技术实现要素：

5.本实用新型的目的在于提供一种云杉板材指接板加工的涂胶装置，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种云杉板材指接板加工的涂胶装置，包括基架和工作台；所述基架通过基架滑块活动连接有留胶屉，所述留胶屉的一侧连通设置且固定连接有板材上胶轨，所述工作台的一侧活动连接有胶液回收架，所述工作台的另一侧固定连接有板材端面滴胶刷。
7.作为本实用新型再进一步的方案：所述胶液回收架的内部开设有锥面，所述锥面的两端贯通设置。
8.作为本实用新型再进一步的方案：所述胶液回收架的一侧活动连接有回收桶，所述回收桶与锥面连通。
9.作为本实用新型再进一步的方案：所述留胶屉的另一侧连通设置有储胶箱，所述储胶箱与工作台固定连接，所述储胶箱远离留胶屉的一端固定连接有泵机。
10.作为本实用新型再进一步的方案：所述板材上胶轨设置有两组且开口相对，两组所述板材上胶轨均连通有单独的留胶屉。
11.作为本实用新型再进一步的方案：所述板材端面滴胶刷靠近工作台的一侧设置有毛刷、远离工作台的一侧设置有与毛刷连通的通槽。
12.作为本实用新型再进一步的方案：所述胶液回收架的内部开设有螺口，所述回收
桶与螺口螺合连接。
13.与现有技术相比，本实用新型的有益效果是：
14.1、通过拉动留胶屉使基架滑块带动留胶屉在基架上移动调整两个板材上胶轨的距离、使两个板材上胶轨与云杉板材指接板的两侧接触，接着通过向前移动-向后拉出推动云杉板材指接板使板材上胶轨进行云杉板材指接板两侧的上胶，并且在云杉板材指接板运动的过程中板材端面滴胶刷滴落的胶水可进行云杉板材指接板锯齿侧的上胶作业，待云杉板材指接板锯齿侧的上胶操作完毕后回拉云杉板材指接板，既可完成云杉板材指接板的上胶操作，作业劳动强度低、上胶操作简单、上胶效率高；
15.2、通过锥面和回收桶回收胶水后将胶水重新倒入储胶箱或者板材端面滴胶刷通槽的内部，可提高胶水的利用率，降低胶水浪费。
附图说明

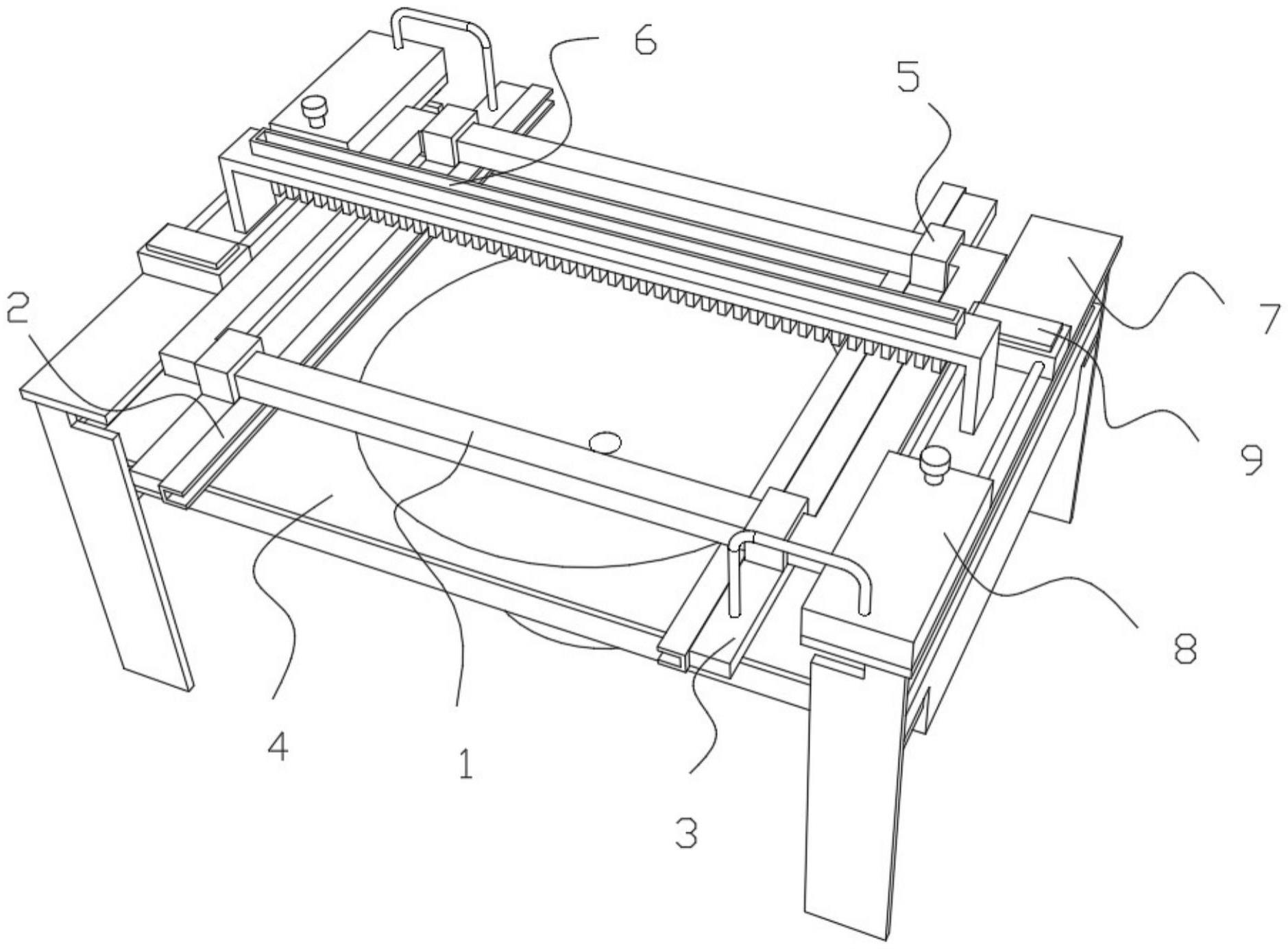

16.图1为本实用新型整体结构的示意图；
17.图2为本实用新型锥面的结构示意图；
18.图3为本实用新型回收桶和螺口的结构示意图；
19.图中：1、基架；2、板材上胶轨；3、留胶屉；4、胶液回收架；41、锥面；42、回收桶；43、螺口；5、基架滑块；6、板材端面滴胶刷；7、工作台；8、储胶箱；9、泵机。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。下面根据本实用新型的整体结构，对其实施例进行说明。
22.请参阅图1～3，本实用新型实施例中，一种云杉板材指接板加工的涂胶装置，包括基架1和工作台7；所述基架1通过基架滑块5活动连接有留胶屉3，所述留胶屉3的一侧连通设置且固定连接有板材上胶轨2，所述工作台7的一侧活动连接有胶液回收架4，所述工作台7的另一侧固定连接有板材端面滴胶刷6；通过拉动留胶屉3使基架滑块5带动留胶屉3在基架1上移动调整两个板材上胶轨2的距离、使两个板材上胶轨2与云杉板材指接板的两侧接触，接着通过向前移动-向后拉出推动云杉板材指接板使板材上胶轨2进行云杉板材指接板
两侧的上胶，并且在云杉板材指接板运动的过程中板材端面滴胶刷6滴落的胶水可进行云杉板材指接板锯齿侧的上胶作业，待云杉板材指接板锯齿侧的上胶操作完毕后回拉云杉板材指接板，既可完成云杉板材指接板的上胶操作，作业劳动强度低、上胶操作简单、上胶效率高；通过锥面41和回收桶42回收胶水后将胶水重新倒入储胶箱8或者板材端面滴胶刷6通槽的内部，可提高胶水的利用率，降低胶水浪费。
23.作为本实用新型再进一步的方案：所述胶液回收架4的内部开设有锥面41，所述锥面41的两端贯通设置。作为本实用新型再进一步的方案：所述胶液回收架4的一侧活动连接有回收桶42，所述回收桶42与锥面41连通。作为本实用新型再进一步的方案：所述留胶屉3的另一侧连通设置有储胶箱8，所述储胶箱8与工作台7固定连接，所述储胶箱8远离留胶屉3的一端固定连接有泵机9，上胶作业需在恒温20℃的车间操作，避免胶水凝固堵住泵机9的问题。作为本实用新型再进一步的方案：所述板材上胶轨2设置有两组且开口相对，两组所述板材上胶轨2均连通有单独的留胶屉3。作为本实用新型再进一步的方案：所述板材端面滴胶刷6靠近工作台7的一侧设置有毛刷、远离工作台7的一侧设置有与毛刷连通的通槽，通槽也可类推接通装有胶水的容器，实现更佳的持续工作效果，胶水通过通槽后会聚集在毛刷上、再通过重力会逐渐从毛刷上滴落。作为本实用新型再进一步的方案：所述胶液回收架4的内部开设有螺口43，所述回收桶42与螺口43螺合连接；通过拉动留胶屉3使基架滑块5带动留胶屉3在基架1上移动调整两个板材上胶轨2的距离、使两个板材上胶轨2与云杉板材指接板的两侧接触，接着通过向前移动-向后拉出推动云杉板材指接板使板材上胶轨2进行云杉板材指接板两侧的上胶，并且在云杉板材指接板运动的过程中板材端面滴胶刷6滴落的胶水可进行云杉板材指接板锯齿侧的上胶作业，待云杉板材指接板锯齿侧的上胶操作完毕后回拉云杉板材指接板，既可完成云杉板材指接板的上胶操作，作业劳动强度低、上胶操作简单、上胶效率高；通过锥面41和回收桶42回收胶水后将胶水重新倒入储胶箱8或者板材端面滴胶刷6通槽的内部，可提高胶水的利用率，降低胶水浪费。
24.本实用新型的工作原理是：现有技术在进行云杉板材指接板涂胶的过程中常使用手工涂胶或手工浸胶的方式进行云杉板材指接板的侧面和锯齿面的上胶作业，手工涂胶不仅增加了人员的劳动强度、也导致云杉板材指接板的生产成本上升，还需优化手工作业导致生产效率低下的问题。
25.本技术通过拉动留胶屉3使基架滑块5带动留胶屉3在基架1上移动调整两个板材上胶轨2的距离、使两个板材上胶轨2与云杉板材指接板的两侧接触，接着通过向前移动-向后拉出推动云杉板材指接板使板材上胶轨2进行云杉板材指接板两侧的上胶，并且在云杉板材指接板运动的过程中板材端面滴胶刷6滴落的胶水可进行云杉板材指接板锯齿侧的上胶作业，待云杉板材指接板锯齿侧的上胶操作完毕后回拉云杉板材指接板，既可完成云杉板材指接板的上胶操作，作业劳动强度低、上胶操作简单、上胶效率高；
26.与此同时，通过锥面41和回收桶42回收胶水后将胶水重新倒入储胶箱8或者板材端面滴胶刷6通槽的内部，可提高胶水的利用率，降低胶水浪费。
27.以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
