1.本实用新型涉及种植模块技术领域，具体为一种可循环使用的种植模块。


背景技术：

2.植被，指地球表面某一地区所覆盖的植物群落，依植物群落类型划分，可分为草甸植被、森林植被等。它与气候、土壤、地形、动物界及水状况等自然环境要素密切相关，现在在种植过程中，通常需要用到种植模块进行培育，能够保证植被生长足够稳定。
3.例如中国授权专利，公告号为：cn217175404u的一种生物基屋顶植被种植模块，包括铺设在屋顶上面从下至上依次设置的找平层、耐根穿刺防水卷材层、生物基泡沫花泥层及植被层，所述的植被层所栽培的植株根系穿设于所述的生物基泡沫花泥层中，所述的生物基屋顶植被种植模块还包括多根穿设于所述的找平层、耐根穿刺防水卷材层、生物基泡沫花泥层及植被层之中且间隔分布的用来将各层固定连接在一起的保温钉。
4.上述的种植模块在使用过程中，容易出现不同种类植被同时培育的过程，因此在使用后，体积较大或较小的盆体均不利于植被生长，因而造成盆体被遗弃或丢失，进而导致盆体资源的浪费。


技术实现要素：

5.(一)解决的技术问题
6.针对现有技术的不足，本实用新型提供了一种可循环使用的种植模块，通过设置分隔板、第一滑动块、第一滑动槽和驱动机构组合使用，分隔板能够在将盆体分隔成两个不同的区域，两个区域用于种植不同种类的植被，在第一滑动块和第一滑动槽的作用下可以使分隔板进行水平方向调节，因此在使用过程中，盆体的培育尺寸能够随着使用需求而改变，从而避免盆体被遗弃或丢失，使盆体能够进行循环式的多次利用，达到节约资源的效果等优点，解决了背景技术提出的问题。
7.(二)技术方案
8.为实现上述目的，本实用新型提供如下技术方案：一种可循环使用的种植模块，包括种植模块主体，所述种植模块主体内壁开设有第一滑动槽，所述第一滑动槽内部滑动连接有第一滑动块，所述第一滑动块外壁固定有分隔板，所述分隔板底部与土壤贴合，所述种植模块主体设置有驱动机构。
9.优选的，所述驱动机构包括安装板、电机、螺纹杆和螺纹套，所述螺纹套固定于任意一组第一滑动块外壁，所述种植模块主体外壁固定有两组安装板，两组所述安装板相对一侧面转动连接有螺纹杆，任意一组所述安装板外壁安装有电机，所述电机输出端与所述螺纹杆连接。
10.优选的，所述分隔板顶部滑动连接有水平板，所述水平板顶端固定有积水筒，所述积水筒外壁固定有把手，所述水平板底部开设有若干组出水孔。
11.优选的，所述分隔板顶部开设有第二滑动槽，所述水平板底部固定有与第二滑动
槽滑动配合的第二滑动块。
12.优选的，所述积水筒底端左右两侧面开设有开口，两组所述开口与积水筒相连通且处于同一竖直高度。
13.优选的，所述积水筒内壁固定有支撑板，所述支撑板左右两侧面皆固定有引导板。
14.优选的，所述引导板与开口相对应设置，所述引导板形状为倾斜状。
15.(三)有益效果
16.与现有技术对比，本实用新型具备以下有益效果：
17.1、通过设置分隔板、第一滑动块、第一滑动槽和驱动机构组合使用，分隔板能够在将盆体分隔成两个不同的区域，两个区域用于种植不同种类的植被，在第一滑动块和第一滑动槽的作用下可以使分隔板进行水平方向调节，因此在使用过程中，盆体的培育尺寸能够随着使用需求而改变，从而避免盆体被遗弃或丢失，使盆体能够进行循环式的多次利用，达到节约资源的效果。
18.2、通过设置积水筒、开口、水平板和出水孔组合使用，水能够进入的积水筒内部，并且在开口的作用下流入到水平板内部，通过多个出水孔可以将水流排出，使水流对分隔板两侧的植被进行灌溉，这种方式操作较为简便，使用者只需前后移动积水筒即可对盆体进行洒水工作。
附图说明

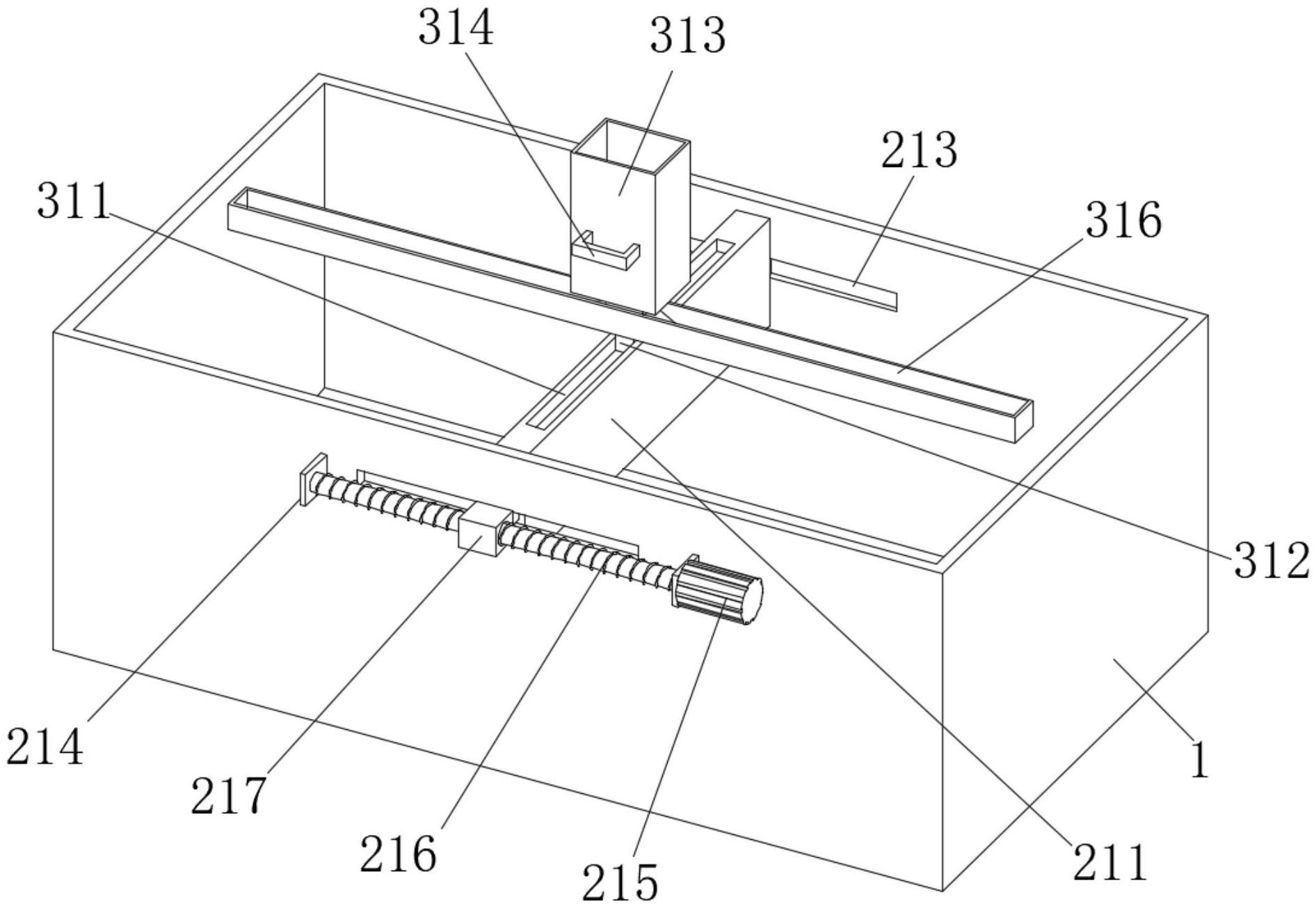

19.图1为本实用新型立体结构示意图；
20.图2为本实用新型第一滑动块和第一滑动槽结构示意图；
21.图3为本实用新型水平板和积水筒剖视结构示意图；
22.图4为本实用新型图3中a处放大结构示意图。
23.图中：1、种植模块主体；211、分隔板；212、第一滑动块；213、第一滑动槽；214、安装板；215、电机；216、螺纹杆；217、螺纹套；311、第二滑动槽；312、第二滑动块；313、积水筒；314、把手；315、开口；316、水平板；317、出水孔；318、支撑板；319、引导板。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.实施例
26.参照图1-4所示，一种可循环使用的种植模块，包括种植模块主体1，种植模块主体1内壁开设有第一滑动槽213，第一滑动槽213内部滑动连接有第一滑动块212，第一滑动块212外壁固定有分隔板211，分隔板211底部与土壤贴合，分隔板211可以将种植模块主体1分隔成两个不同植被的培育范围，分隔板211能够进行水平移动，从而使培育范围能够进行改变，避免出现尺寸规格不符合要求的盆体无法再次使用的问题。种植模块主体1设置有驱动机构。
27.驱动机构包括安装板214、电机215、螺纹杆216和螺纹套217，螺纹套217固定于任
意一组第一滑动块212外壁，种植模块主体1外壁固定有两组安装板214，两组安装板214相对一侧面转动连接有螺纹杆216，任意一组安装板214外壁安装有电机215，电机215输出端与螺纹杆216连接，开启电机215可以带动螺纹杆216旋转，在螺纹的作用下可以带动螺纹套217和分隔板211横向移动，从而实现自动化的调节效果，这种调节方式更为省时省力，便于不同的使用需求。
28.分隔板211顶部滑动连接有水平板316，水平板316顶端固定有积水筒313，积水筒313外壁固定有把手314，水平板316底部开设有若干组出水孔317，积水筒313内部的水通过水平板316和出水孔317排出，达到多范围的出料作用，提升了设备的浇水效率。分隔板211顶部开设有第二滑动槽311，水平板316底部固定有与第二滑动槽311滑动配合的第二滑动块312，第二滑动槽311可以便于在第二滑动块312内部滑动，保证了积水筒313前后移动的稳定。
29.积水筒313底端左右两侧面开设有开口315，积水筒313与开口315之间还可增设阀门，能够用于控制水流的流速，同时能够确保水流的开启或闭合，避免出现水流过多导致盆体内部植被损坏的问题，能够根据使用需求用于快速的调节，并且阀门的安装应为本领域技术人员数值的现有技术，故在此不再加以赘述。两组开口315与积水筒313相连通且处于同一竖直高度，积水筒313内部的水可以通过两个开口315排出，确保左右两侧的出水量基本相同。积水筒313内壁固定有支撑板318，支撑板318左右两侧面皆固定有倾斜式设置的引导板319，引导板319与开口315相对应设置，引导板319倾斜设置能够起到引导效果，方便水流排出，水平板316长度较大，因而随着分隔板211横向移动，不会对植被洒水问题影响。
30.工作原理：需要调节分隔板211移动改变种植模块主体1内部不同植被培育范围时，通过开启电机215进而驱动螺纹杆216旋转，在螺纹的作用下可以驱动螺纹套217横向移动，并带动分隔板211横向移动，实现调节目的，这种方式操作较为简便，并且可以达到。
31.需要浇水时，将水通过积水筒313倒入，水可以通过开口315、引导板319和水平板316流动，在出水孔317的作用下可以使水完全排出，达到较好的出料效果，通过推动把手314可以将水推动，实现喷洒效果。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
