一种户外led景观灯稳定支架
技术领域
1.本实用新型涉及led景观灯技术领域，具体为一种户外led景观灯稳定支架。


背景技术：

2.led景观灯是使用led作为光源的装饰性照明灯，具有观赏性与照明性，并且比传统光源更为节能，使用寿命更长，led景观灯造型简洁，体现出流行的照明灯柱的设计概念，采用数码彩光管，通过智能化数字控制器实现色彩的追逐、扫描、渐变和闪变等变化效果，具有强大的环境影响力，而对于led景观灯的安装就需要使用到支架。
3.根据专利号为cn209569686u的一种可调节的景观灯支架，该方案中解决了现有的景观灯支架，其不方便对景观灯进行高度和角度调节的问题，能够完成对灯体竖直高度、水平角度和竖直角度的调节。
4.但在实际使用过程中依然存在以下问题：
5.（1）由于安装景观灯的分支架是固定连接在装置上的，这就为工作人员安装led景观灯带来了麻烦，降低了安装效率。
6.（2）由于装置仅仅是通过支撑杆对装置进行支撑的，在受到外力的情况下，会出现装置倾斜甚至倒落的现象，降低了该装置的稳定性。
7.基于此，本实用新型设计了一种户外led景观灯稳定支架，以解决上述问题。


技术实现要素：

8.针对现有技术的不足，本实用新型提供了一种户外led景观灯稳定支架，具备能够可拆卸分支架和支撑稳定的优点，解决了背景技术中提出的问题。
9.本实用新型提供如下技术方案：一种户外led景观灯稳定支架，包括：支撑柱，所述支撑柱的表面固定安装有第一固定块，所述第一固定块的侧面固定安装有固定板，所述固定板的内部转动连接有转动杆，所述转动杆的侧面固定连接有转动块，所述转动块的侧面固定安装有弹簧，所述弹簧的侧面固定连接有第二固定块，所述第二固定块的表面活动连接有u型块，所述u型块的侧面固定连接有连接块。
10.优选的，所述支撑柱的表面固定安装有第一圆环，所述第一圆环的表面固定安装有铰接座，所述铰接座的内部固定连接有固定柱，所述固定柱的表面固定连接有连接杆，所述连接杆的侧面固定安装有第一支撑片，所述连接杆的侧面固定连接有支撑杆。
11.优选的，所述第一固定块的表面开设有滑槽，所述滑槽的内部滑动连接有连接块。
12.优选的，所述第一固定块的内部开设有槽，且槽的内部滑动连接有卡块。
13.优选的，所述连接块的侧面固定连接有分支架，所述分支架的底部固定安装有灯体。
14.优选的，所述支撑柱的底部固定安装有第二支撑片，所述支撑柱的表面固定安装有第二圆环，所述第二圆环的表面固定连接有支撑杆。
15.与现有技术对比，本实用新型具备以下有益效果：
16.1、该种户外led景观灯稳定支架，先将连接块插入第一固定块表面开设的滑槽内部，接着将卡块插入第一固定块内部开设的槽内，防止连接块在滑槽的内部随意滑动，接着拉动第二固定块，使得弹簧被拉伸，通过转动固定板内部的转动杆，使得转动块可以转动，带动弹簧和第二固定块可以转动，将第二固定块转动到u型块的一侧，此时松开对第二固定块的拉力，在弹性势能的作用下，弹簧会回弹，带动第二固定块回弹，也就使得第二固定块卡在u型块的内部，进而完成对连接块的固定，整个操作过程中有效的解决了由于安装景观灯的分支架是固定连接在装置上的，进而为工作人员安装led景观灯带来困难的问题，该种结构的设计，使得分支架可以拆卸下来，也就可以先将灯体安装在分支架上，再对分支架进行安装，为工作人员安装led景观灯带来便利，提高了相应的安装效率。
17.2、该种户外led景观灯稳定支架，通过第一圆环、铰接座、固定柱、连接杆、支撑杆和第二圆环的设置，使得支撑柱在受到外力撞击时，可以将受到的力传递给连接杆，而支撑杆的设置对连接杆起到辅助支撑的作用，可以承受一部分连接杆受到的力，也就减少了支撑柱受到的力，整个操作过程中有效的解决了由于装置仅仅是通过支撑杆对装置进行支撑的，在受到外力的情况下，会出现装置倾斜甚至倒落的问题，该种结构的设计，使得支撑柱受到的力可以被连接杆和支撑杆分担，减少了对支撑柱的损害，确保装置可以稳定支撑于地面，提高了该装置的稳定性。
附图说明

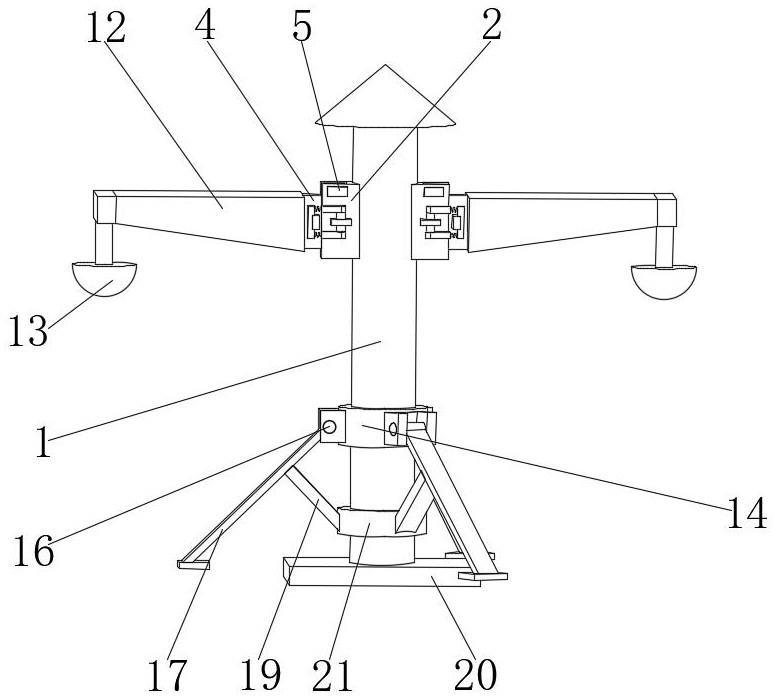

18.图1为本实用新型装置整体结构示意图；
19.图2为本实用新型图1的俯视结构示意图；
20.图3为本实用新型图1的仰视结构示意图；
21.图4为本实用新型图2中的a处放大结构示意图。
22.图中：1、支撑柱；2、第一固定块；3、滑槽；4、连接块；5、卡块；6、固定板；7、转动杆；8、转动块；9、弹簧；10、第二固定块；11、u型块；12、分支架；13、灯体；14、第一圆环；15、铰接座；16、固定柱；17、连接杆；18、第一支撑片；19、支撑杆；20、第二支撑片；21、第二圆环。
实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.请参阅图1-4，一种户外led景观灯稳定支架，包括：支撑柱1，支撑柱1的表面固定安装有第一固定块2，第一固定块2的侧面固定安装有固定板6，固定板6的内部转动连接有转动杆7，转动杆7的侧面固定连接有转动块8，转动块8的侧面固定安装有弹簧9，弹簧9的侧面固定连接有第二固定块10，第二固定块10的表面活动连接有u型块11，u型块11的侧面固定连接有连接块4，通过拉动第二固定块10，使得弹簧9被拉伸，通过转动固定板6内部的转动杆7，使得转动块8可以转动，带动弹簧9和第二固定块10可以转动，将第二固定块10转动到u型块11的一侧，此时松开对第二固定块10的拉力，在弹性势能的作用下，弹簧9会回弹，带动第二固定块10回弹，也就使得第二固定块10卡在u型块11的内部，进而完成对连接块4
的固定，该种结构的设置，可以将连接块4拆卸下来，便于对景观灯的安装，提高了安装效率。
25.其中；支撑柱1的表面固定安装有第一圆环14，第一圆环14的表面固定安装有铰接座15，铰接座15的内部固定连接有固定柱16，固定柱16的表面固定连接有连接杆17，连接杆17的侧面固定安装有第一支撑片18，连接杆17的侧面固定连接有支撑杆19，该种结构的设置，使得支撑柱1在受到外力撞击时，受到的力可以被连接杆17和支撑杆19分担，也就减少了对支撑柱1的的损坏，提高了该装置的稳定性。
26.其中；第一固定块2的表面开设有滑槽3，滑槽3的内部滑动连接有连接块4，连接块4与滑槽3的设置，可以将连接块4拆卸下来，便于后续对景观灯的安装。
27.其中；第一固定块2的内部开设有槽，且槽的内部滑动连接有卡块5，该种结构的设置，为装置的安装提供了稳定性。
28.其中；连接块4的侧面固定连接有分支架12，分支架12的底部固定安装有灯体13，可以先将灯体13安装在分支架12上，再将分支架12安装在装置上，也就提高了安装效率。
29.其中；支撑柱1的底部固定安装有第二支撑片20，支撑柱1的表面固定安装有第二圆环21，第二圆环21的表面固定连接有支撑杆19，该种结构的设置，为支撑柱1的支撑提供了稳定性。
30.工作原理，在使用本装置时，先将灯体13安装在分支架12上，此时将连接块4插入第一固定块2表面开设的滑槽3内部，接着将卡块5插入第一固定块2内部开设的槽内，防止连接块4在滑槽3的内部随意滑动，接着拉动第二固定块10，使得弹簧9被拉伸，通过转动固定板6内部的转动杆7，使得转动块8可以转动，带动弹簧9和第二固定块10可以转动，将第二固定块10转动到u型块11的一侧，此时松开对第二固定块10的拉力，在弹性势能的作用下，弹簧9会回弹，带动第二固定块10回弹，也就使得第二固定块10卡在u型块11的内部，进而完成对连接块4的固定。
31.同时，将第二支撑片20和第一支撑片18固定在地面上，当支撑柱1受到外力撞击时，受到的力会传递给连接杆17，由于连接杆17的侧面固定连接有支撑杆19，支撑杆19也就会对连接杆17进行辅助支撑，为连接杆17分担一部分力。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
33.本实用新型公开了一种户外led景观灯稳定支架，包括：支撑柱，所述支撑柱的表面固定安装有第一固定块，所述第一固定块的侧面固定安装有固定板，所述固定板的内部转动连接有转动杆，所述转动杆的侧面固定连接有转动块，所述转动块的侧面固定安装有弹簧，所述弹簧的侧面固定连接有第二固定块，所述第二固定块的表面活动连接有u型块。该种户外led景观灯稳定支架，有效的解决了由于安装景观灯的分支架是固定连接在装置上的，进而为工作人员安装led景观灯带来困难的问题，使得分支架可以拆卸下来，也就可以先将灯体安装在分支架上，再对分支架进行安装，为工作人员安装led景观灯带来便利，提高了相应的安装效率。
