1.本实用新型实施例涉及灯具技术领域，尤其涉及一种自适应感光灯头及感光灯。


背景技术：

2.目前感光灯技术在路灯上应用较多，原理是当外界光线照射到感光元件上的光线较强时，感光器的电阻变低，后端电路不工作，灯具断电，反之当外界光线照射到感光元件上的光线较弱时，感光器的电阻会变高，后端电路工作，灯具通电，以此达到自动开关的目的。
3.如图1中所示，为现有技术中感光灯头的结构示意图，其包括连接的螺纹段，以及设在螺纹段顶部的铜片，感光孔设在灯头上，在感光器件在感光孔里，灯头拧到用户家灯口上候拧紧时，感光孔可能拧到背光面，影响感光灵敏度，造成灯泡不能自动根据环境光线进行开关，但是拧到迎光面时可能会导致顶部的铜片接触不良，且造成灯头松动，使接灯头顶部的电连接端部与灯座火线接触不亮，造成灯头接触不良。


技术实现要素：

4.本实用新型实施例提供一种自适应感光灯头及感光灯，以解决现有技术中感光孔设在灯头的螺纹段上感光孔可能拧到背光面，影响感光灵敏度，造成灯泡不能自动根据环境光线进行开关，感光孔拧到迎光面造成灯头接触不的问题。
5.为解决上述技术问题，第一方面，本实用新型实施例提供一种自适应感光灯头，包括顶部螺纹段、灯头本体和灯罩；
6.所述顶部螺纹段包括伸缩式弹性接触头、绝缘座和导电螺壳，所述伸缩式弹性接触头通过所述绝缘座装设在所述导电螺壳的一端中心；
7.所述灯头本体上设有感光孔，所述灯头本体内部与所述感光孔对应位置处设有感光器件；
8.所述灯罩用于连接光源体。
9.在一些可能的实现方式中，所述导电螺壳外部设有与灯座匹配的外螺纹，所述导电螺壳的外螺纹具有第一螺距p，第一螺纹线n；所述导电螺壳通过外螺纹与灯座上的螺纹孔连接，灯座的螺纹孔底部设有火线接触头，所述灯座的螺纹孔具有第一深度d；
10.所述伸缩式弹性接触头伸出所述导电螺壳外第一长度l1，所述导电螺壳具有第二长度l2；
11.所述顶部螺纹段具有感光调节长度l3，l3＝l1 l2-d，且l3≥n*p。
12.在一些可能的实现方式中，所述顶部螺纹段与所述灯头本体可拆卸连接，所述灯头本体与所述灯罩可拆卸连接。
13.在一些可能的实现方式中，所述伸缩式弹性接触头为座式压簧。
14.在一些可能的实现方式中，所述伸缩式弹性接触头包括与所述绝缘座连接的伸缩弹簧，以及设于所述伸缩弹簧上的导电柱。
15.在一些可能的实现方式中，所述绝缘座包括位于导电螺壳内部的绝缘垫和位于所述导电螺壳外部的绝缘凸垫；所述绝缘垫和所述绝缘凸垫铆定在所述导电螺壳上；所述绝缘垫和所述绝缘凸垫用于将所述伸缩式弹性接触头固定在所述导电螺壳的一端中心，且所述伸缩式弹性接触头与所述导电螺壳不接触。
16.第二方面，本实用新型实施例提供一种感光灯，包括光源体，还包括如本实用新型第一方面实施例所述的自适应感光灯头。
17.在一些可能的实现方式中，所述光源体包括灯珠、灯泡和灯管。
18.本实用新型实施例提供的一种自适应感光灯头及感光灯，包括顶部螺纹段、灯头本体和灯罩；所述顶部螺纹段包括伸缩式弹性接触头、绝缘座和导电螺壳，所述伸缩式弹性接触头通过所述绝缘座装设在所述导电螺壳的一端中心；所述灯头本体上设有感光孔，所述灯头本体内部与所述感光孔对应位置处设有感光器件；所述灯罩用于连接光源体；将普通感光灯头顶部得铜片换成弹簧机构，在安装光感灯头时，可以根据感光位置进行调节，并保证弹簧与灯座火线可靠接触。
附图说明
19.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
20.图1为现有技术中的灯头结构示意图；
21.图2为根据本实用新型实施例提供一种自适应感光灯头结构示意图；
22.图3为根据本实用新型实施例提供一种自适应感光灯头结构立体图；
23.图4为本实用新型一实施例中导电柱和伸缩弹簧配合安装的示意图。
具体实施方式
24.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.本技术实施例中术语“和/或”，仅仅是一种描述关联对象的关联关系，表示可以存在三种关系，例如，a和/或b，可以表示：单独存在a，同时存在a和b，单独存在b这三种情况。
26.本技术实施例中的术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。本技术的描述中，术语“包括”和“具有”以及它们任何变形，意图在于覆盖不排他的包含。例如包含了一系列部件或单元的系统、产品或设备没有限定于已列出的部件或单元，而是可选地还包括没有列出的部件或单元，或可选地还包括对于这些产品或设备固有的其它部件或单元。本技术的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。
27.在本文中提及“实施例”意味着，结合实施例描述的特定特征、结构或特性可以包含在本技术的至少一个实施例中。在说明书中的各个位置出现该短语并不一定均是指相同的实施例，也不是与其它实施例互斥的独立的或备选的实施例。本领域技术人员显式地和隐式地理解的是，本文所描述的实施例可以与其它实施例相结合。
28.如图1中所示，为现有技术中感光灯头的结构示意图，其包括连接的螺纹段，以及设在螺纹段顶部的铜片1，感光孔2设在灯头上，在感光器件在感光孔2里，灯头拧到用户家灯口上候拧紧时，感光孔2可能拧到背光面，影响感光灵敏度，造成灯泡不能自动根据环境光线进行开关，但是拧到迎光面时可能会导致顶部的铜片接触不良，且造成灯头松动，使接灯头顶部的电连接端部与灯座火线接触不亮，造成灯头接触不良。
29.因此，本实用新型实施例提供一种自适应感光灯头及感光灯，将普通感光灯头顶部得铜片换成弹簧机构，在安装光感灯头时，可以根据感光位置进行调节，并保证弹簧与灯座火线可靠接触。以下将通过多个实施例进行展开说明和介绍。

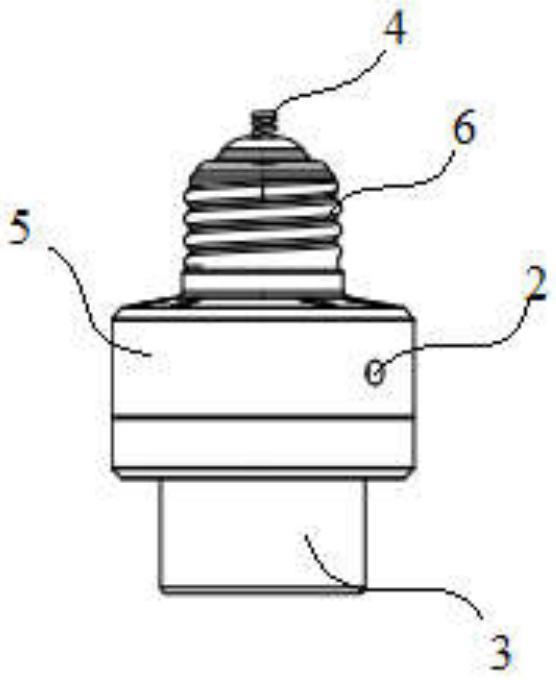

30.图2为本实用新型实施例提供一种自适应感光灯头，包括顶部螺纹段6、灯头本体5和灯罩3；
31.所述顶部螺纹段6包括伸缩式弹性接触头4、绝缘座和导电螺壳，所述伸缩式弹性接触头4通过所述绝缘座装设在所述导电螺壳的一端中心；
32.所述灯头本体5上设有感光孔3，所述灯头本体5内部与所述感光孔2对应位置处设有感光器件；
33.所述灯罩3用于连接光源体。
34.本实施例中，将普通感光灯头顶部得铜片换成弹簧机构，在安装光感灯头时，可以根据感光位置进行调节，并保证弹簧与灯座火线可靠接触。
35.在上述实施例的基础上，作为一种优选的实施方式，所述导电螺壳外部设有与灯座匹配的外螺纹，所述导电螺壳的外螺纹具有第一螺距p，第一螺纹线n；所述导电螺壳通过外螺纹与灯座上的螺纹孔连接，灯座的螺纹孔底部设有火线接触头，所述灯座的螺纹孔具有第一深度d；
36.所述伸缩式弹性接触头4伸出所述导电螺壳外第一长度l1，所述导电螺壳具有第二长度l2；
37.所述顶部螺纹段6具有感光调节长度l3，l3＝l1 l2-d，且l3≥n*p。
38.本实施例中，n*p为灯头在灯座内旋转一圈行进的距离，因为，为了保证在调整感光孔朝向时，伸缩式弹性接触头4能够始终与灯座的螺纹孔底部设有火线接触头接触，必须使导电螺壳和伸缩式弹性接触头4相对于灯座的螺纹孔的过盈距离超过n*p，能够保证灯头在灯座内旋转一圈情况下，伸缩式弹性接触头4能够始终与灯座的螺纹孔底部设有火线接触头，以在安装时根据感光位置进行调节，并保证弹簧与灯座火线可靠接触。
39.在上述实施例的基础上，作为一种优选的实施方式，所述顶部螺纹段6与所述灯头本体可拆卸连接，所述灯头本体与所述灯罩可拆卸连接。
40.在上述实施例的基础上，作为一种优选的实施方式，所述伸缩式弹性接触头4为座式压簧。
41.在一些可能的实现方式中，如图3和图4中所示，所述伸缩式弹性接触头4包括与所述绝缘座连接的伸缩弹簧32，以及设于所述伸缩弹簧32上的导电柱31。所述导电柱31伸出
所述导电螺壳外，其中，导电柱31上设有卡圈311，所述伸缩弹簧32套接于所述伸缩弹簧32上并通过卡圈311限位。
42.在上述实施例的基础上，作为一种优选的实施方式，所述绝缘座包括位于导电螺壳内部的绝缘垫和位于所述导电螺壳外部的绝缘凸垫；所述绝缘垫和所述绝缘凸垫铆定在所述导电螺壳上；所述绝缘垫和所述绝缘凸垫用于将所述伸缩式弹性接触头4固定在所述导电螺壳的一端中心，且所述伸缩式弹性接触头4与所述导电螺壳不接触。
43.本实用新型实施例还提供一种感光灯，包括光源体，还包括如本实用新型第一方面实施例所述的自适应感光灯头。
44.在一些可能的实现方式中，所述光源体包括灯珠、灯泡和灯管。
45.综上所述，本实用新型实施例提供的一种自适应感光灯头及感光灯，包括顶部螺纹段、灯头本体和灯罩；所述顶部螺纹段包括伸缩式弹性接触头、绝缘座和导电螺壳，所述伸缩式弹性接触头通过所述绝缘座装设在所述导电螺壳的一端中心；所述灯头本体上设有感光孔，所述灯头本体内部与所述感光孔对应位置处设有感光器件；所述灯罩用于连接光源体；将普通感光灯头顶部得铜片换成弹簧机构，在安装光感灯头时，可以根据感光位置进行调节，并保证弹簧与灯座火线可靠接触。
46.本实用新型的各实施方式可以任意进行组合，以实现不同的技术效果。
47.最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
