1.本实用新型涉及水轮机叶片技术领域,具体为一种便于安装的水轮发电机叶片。
背景技术:2.众所周知,水轮机是通过将水流的能量转换成机械能的设备,现在的水轮机大多数都是安装在水电站内,用来进行发电使用,而水轮机叶片是水轮发电机中的主要零件之一,其自身的制造质量直接影响整个装配的平衡精度和水轮发电机的运行效率。
3.在专利授权公告号为cn216788591u的实用新型专利中公布了一种便于拆装的水轮机叶片,具体涉及水轮机叶片技术领域,现有的水轮机叶片都是通过焊接安装在水轮机的侧面上,导致后期水轮机叶片如果出现损坏,不容易进行拆卸维修,而且也不利于对叶片的更换,包括水轮机本体,水轮机本体上设置有安装机构,安装机构上设有叶片本体;安装机构包括安装件,安装件固定安装在水轮机本体的外表面,且以水轮机本体的中心呈阵列分布,安装件上螺纹插设有加长螺栓,加长螺栓的一端固定安装有操作环,加长螺栓远离操作环的一端转动安装有导向块,导向块滑动安装在安装件的内部;通过安装机构使得叶片本体的安装变得简单方便,便于对叶片本体进行拆卸,以便于进行维修。
4.但是,现有的水轮发电机叶片也存在一定的不足,现有的水轮发电机叶片采用螺栓的形式对叶片进行安装使用,没有良好的卡接机构,不便于作业人员的快速安装处理,其次,现有的水轮发电机叶片也没有加强片一、加强片二、紧固栓、限位机构等结构的设置,使得叶片的结构强度较弱。
技术实现要素:5.本实用新型的目的在于提供一种便于安装的水轮发电机叶片,解决了现有的水轮发电机叶片采用螺栓的形式对叶片进行安装使用,没有良好的卡接机构,不便于作业人员的快速安装处理,并解决了现有的水轮发电机叶片也没有加强片一、加强片二、紧固栓、限位机构等结构的设置,使得叶片的结构强度较弱的问题。
6.为实现上述目的,本实用新型提供如下技术方案:一种便于安装的水轮发电机叶片,包括水轮机本体,所述水轮机本体内滑动连接有插块,所述插块和水轮机本体上共同设置有卡接机构,所述插块上固定连接有叶片本体,所述叶片本体上接触有加强片一,所述叶片本体上接触有加强片二,所述加强片二上固定连接有螺帽,所述加强片一内活动连接有紧固栓,所述紧固栓与叶片本体活动连接,所述紧固栓与加强片二活动连接,所述紧固栓与螺帽通过螺纹连接,所述紧固栓和螺帽上共同设置有限位机构。
7.优选的,所述卡接机构包括卡槽、导杆、卡板、弹簧和端杆,所述插块内开设有卡槽,所述水轮机本体内固定连接有导杆,所述导杆的外侧滑动套接有卡板,所述卡板与水轮机本体滑动连接,所述卡板与卡槽滑动连接,所述导杆的外侧设置有弹簧,所述卡板上固定连接有端杆,通过卡槽、卡板等结构的设置,可对插块进行插接限位。
8.优选的,所述插块设置有四个,四个所述插块在水轮机本体上呈环形阵列排布,通
过插块的设置,便于叶片本体的安装使用。
9.优选的,所述弹簧的一端与导杆焊接,所述弹簧的另一端与卡板焊接,通过弹簧的设置,可对卡板进行连接使用。
10.优选的,所述限位机构包括凸块、限位环槽、卡杆、固定块和弹性件,所述紧固栓上固定连接有凸块,所述凸块与螺帽转动连接,所述紧固栓内开设有限位环槽,所述螺帽内滑动连接有卡杆,所述卡杆与限位环槽滑动连接,所述螺帽内固定连接有固定块,通过限位环槽、卡杆等结构的设置,可对紧固栓进行插接限位。
11.优选的,所述固定块上粘接有弹性件,所述有弹性件的另一端与卡杆粘接,通过弹性件的设置,可对卡杆进行连接使用。
12.与现有技术相比,本实用新型的有益效果如下:
13.1、本实用新型通过推动插块插入水轮机本体,使得卡板受力挤入卡槽,在弹簧的作用下,使得卡板对插块进行限位,进而带动叶片本体处于安置稳定,便于作业人员的快速安装使用。
14.2、本实用新型通过紧固栓、螺帽的设置,可对加强片一、加强片二进行固定,以提高叶片本体结构强度,并在限位环槽、卡杆等结构的作用下,对紧固栓进行限位,避免紧固栓长久使用后的松动问题。
附图说明

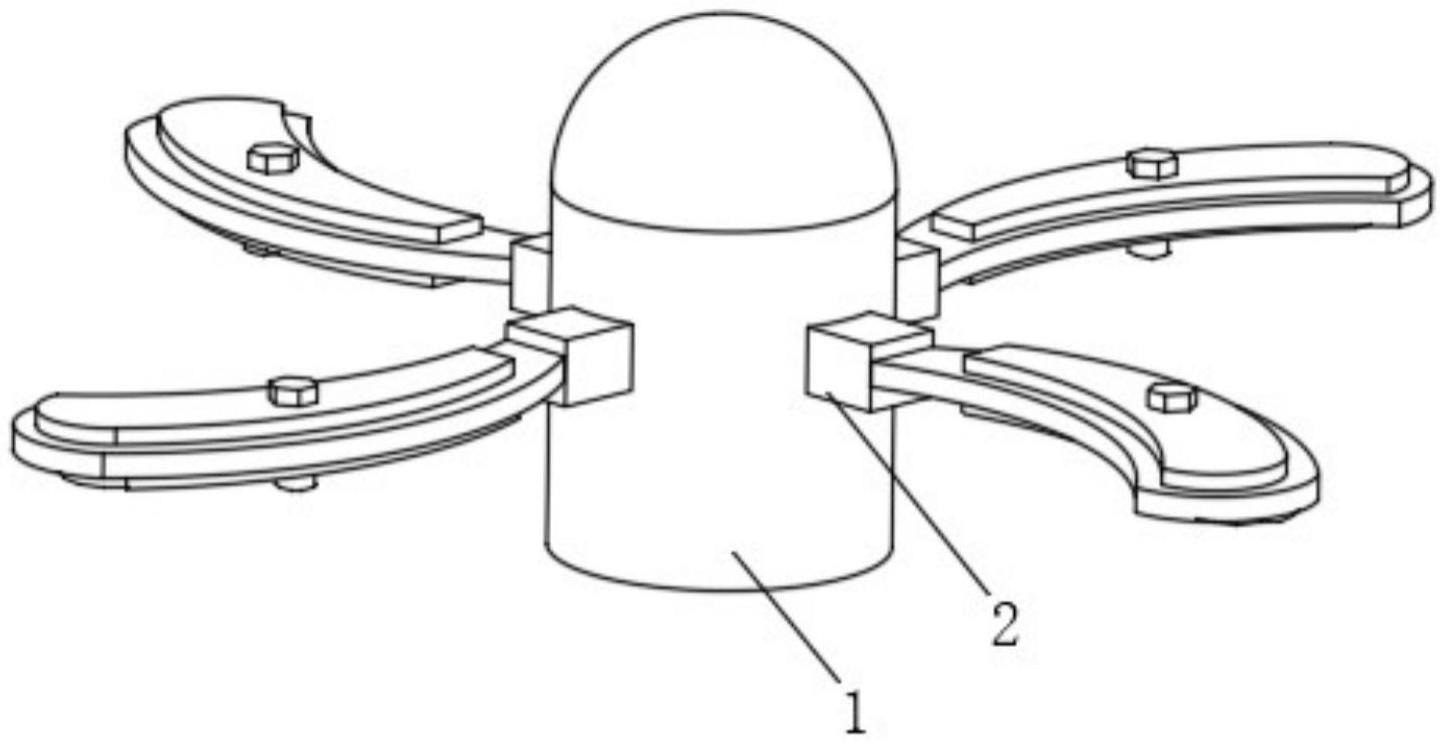

15.图1为本实用新型的整体结构立体图;
16.图2为本实用新型的图1的侧视剖面图;
17.图3为本实用新型的图2的a处放大图。
18.图中:1、水轮机本体;2、插块;3、卡接机构;4、叶片本体;5、加强片一;6、加强片二;7、螺帽;8、紧固栓;9、限位机构;31、卡槽;32、导杆;33、卡板;34、弹簧;35、端杆;91、凸块;92、限位环槽;93、卡杆;94、固定块;95、弹性件。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.请参阅图1、图2,一种便于安装的水轮发电机叶片,包括水轮机本体1,水轮机本体1内滑动连接有插块2,插块2设置有四个,四个插块2在水轮机本体1上呈环形阵列排布,通过插块2的设置,便于叶片本体4的安装使用,插块2和水轮机本体1上共同设置有卡接机构3,插块2上固定连接有叶片本体4,叶片本体4上接触有加强片一5,叶片本体4上接触有加强片二6,加强片二6上固定连接有螺帽7,加强片一5内活动连接有紧固栓8,紧固栓8与叶片本体4活动连接,紧固栓8与加强片二6活动连接,紧固栓8与螺帽7通过螺纹连接,紧固栓8和螺帽7上共同设置有限位机构9。
21.请参阅图1、图2,卡接机构3包括卡槽31、导杆32、卡板33、弹簧34和端杆35,插块2内开设有卡槽31,水轮机本体1内固定连接有导杆32,导杆32的外侧滑动套接有卡板33,卡
板33与水轮机本体1滑动连接,卡板33与卡槽31滑动连接,导杆32的外侧设置有弹簧34,弹簧34的一端与导杆32焊接,弹簧34的另一端与卡板33焊接,通过弹簧34的设置,可对卡板33进行连接使用,卡板33上固定连接有端杆35,通过卡槽31、卡板33等结构的设置,可对插块2进行插接限位。
22.请参阅图1、图2、图3,限位机构9包括凸块91、限位环槽92、卡杆93、固定块94和弹性件95,紧固栓8上固定连接有凸块91,凸块91与螺帽7转动连接,紧固栓8内开设有限位环槽92,螺帽7内滑动连接有卡杆93,卡杆93与限位环槽92滑动连接,螺帽7内固定连接有固定块94,固定块94上粘接有弹性件95,有弹性件95的另一端与卡杆93粘接,通过弹性件95的设置,可对卡杆93进行连接使用,通过限位环槽92、卡杆93等结构的设置,可对紧固栓8进行插接限位。
23.本实用新型具体实施过程如下:当需要对便于安装的水轮发电机叶片进行使用时,可推动插块2插入水轮机本体1,在此过程中,插块2的端面挤压卡板33,卡板33受力沿水轮机本体1内壁滑动,在导杆32的作用下,弹簧34受力形变,最终使得卡板33端面与插块2表面接触,在力的作用下,卡板33沿插块2表面滑动,当卡板33滑入插块2内开设的卡槽31处时,弹簧34恢复形变,以推动卡板33插入卡槽31,对插块2进行插接限位,使得插块2带动叶片本体4处于稳定,便于作业人员的快速安装使用;
24.可推动加强片一5、加强片二6与叶片本体4接触,然后推动紧固栓8穿过加强片一5、叶片本体4、加强片二6,使得紧固栓8与螺帽7接触,转动紧固栓8,在螺纹连接的关系下,对紧固栓8进行固定,进而对加强片一5、加强片二6进行锁紧固定,以提高叶片本体4的结构强度,在此过程中,凸块91受力沿螺帽7内壁转动,当凸块91与卡杆93接触时,卡杆93受力向远离紧固栓8的方向移动,弹性件95受力形变,最终使得卡杆93与紧固栓8表面接触,在力的作用下,卡杆93沿紧固栓8避免滑动,当卡杆93滑入限位环槽92处时,弹性件95恢复形变,以推动卡杆93插入限位环槽92,对紧固栓8插接限位,避免紧固栓8的松动。
