1.本实用新型涉及路灯技术领域,尤其涉及一种路灯的安装结构。
背景技术:2.现有技术路灯的安装多种多样,常见的路灯一般是路灯与路灯柱一体的,拆卸及维修较为麻烦,市场上也有可拆卸的,通常结构比较复杂。
3.现有技术中由公告号为cn217843670u公开的一种路灯的安装结构。属于路灯结构技术领域,该结构能够令路灯直接套接在路灯柱上,并通过卡接方式减少连接结构,所述路灯上设有与路灯柱顶端相配接的套孔,所述路灯柱顶端设有固定筒,所述固定筒上设有若干呈环状分布的卡槽,所述路灯的套孔内设有与卡槽相配接的凸起。但其也是直接将路灯套接在路灯柱上的,虽然是伸缩结构,但是伸缩运行仍需较大的驱动作用,而且对于路灯的支撑安装是单线的,当随着高度的提升也就会导致重心上移,尤其在拆装防护的过程中无法保证路灯的稳定性。
技术实现要素:4.本实用新型的目的是为了解决现有技术中高架路灯维护不便的问题,而提出的一种路灯的安装结构。
5.为了实现上述目的,本实用新型采用了如下技术方案:
6.一种路灯的安装结构,包括承载支架,所述承载支架中开设有下腔、中腔与上腔,且承载支架上销轴安装有太阳能板,所述下腔中设置有与太阳能板电连接的蓄电器,且中腔内设置有与蓄电器电连接的电机,所述中腔与上腔中分别设置有由电机驱动的牵引辊筒与定滑轮,且上腔中销轴安装有用以安装照明灯的张合杆,所述牵引辊筒与张合杆之间连接有通过定滑轮的牵引绳索,且承载支架上设置有用以支撑张合杆的支撑机构。
7.优选地,所述下腔、中腔与上腔自下而上设置于承载支架中,且承载支架底端套装用以安装膨胀螺栓的加强底座。
8.优选地,所述牵引辊筒与电机输出端固定连接。
9.优选地,所述张合杆远离牵引绳索的一端开设有相连通的安装座与固定孔,且固定孔中螺纹连接有用以固定照明灯锁紧螺栓。
10.优选地,所述支撑机构包括开设于承载支架中的导向槽与限位孔,且导向槽中滑动设置有导向块,所述导向块与张合杆之间连接有支撑杆。
11.优选地,所述限位孔沿导向槽直线等距开设,且限位孔中螺纹安装有用以固定导向块的螺钉,所述支撑杆两端分别与张合杆及导向块销轴连接。
12.与现有技术相比,本实用新型具备以下优点:
13.1、本实用新型在承载支架中开设下腔、中腔与上腔,利用太阳能板与蓄电器设置用于驱动牵引辊筒的电机,利用牵引绳索对张合杆进行牵引,使得照明灯架设方便。
14.2、本实用新型通过在承载支架底端设置加强底座,同时在承载支架与张合杆之间
设置支撑杆,以保证张合杆的稳定性。
附图说明

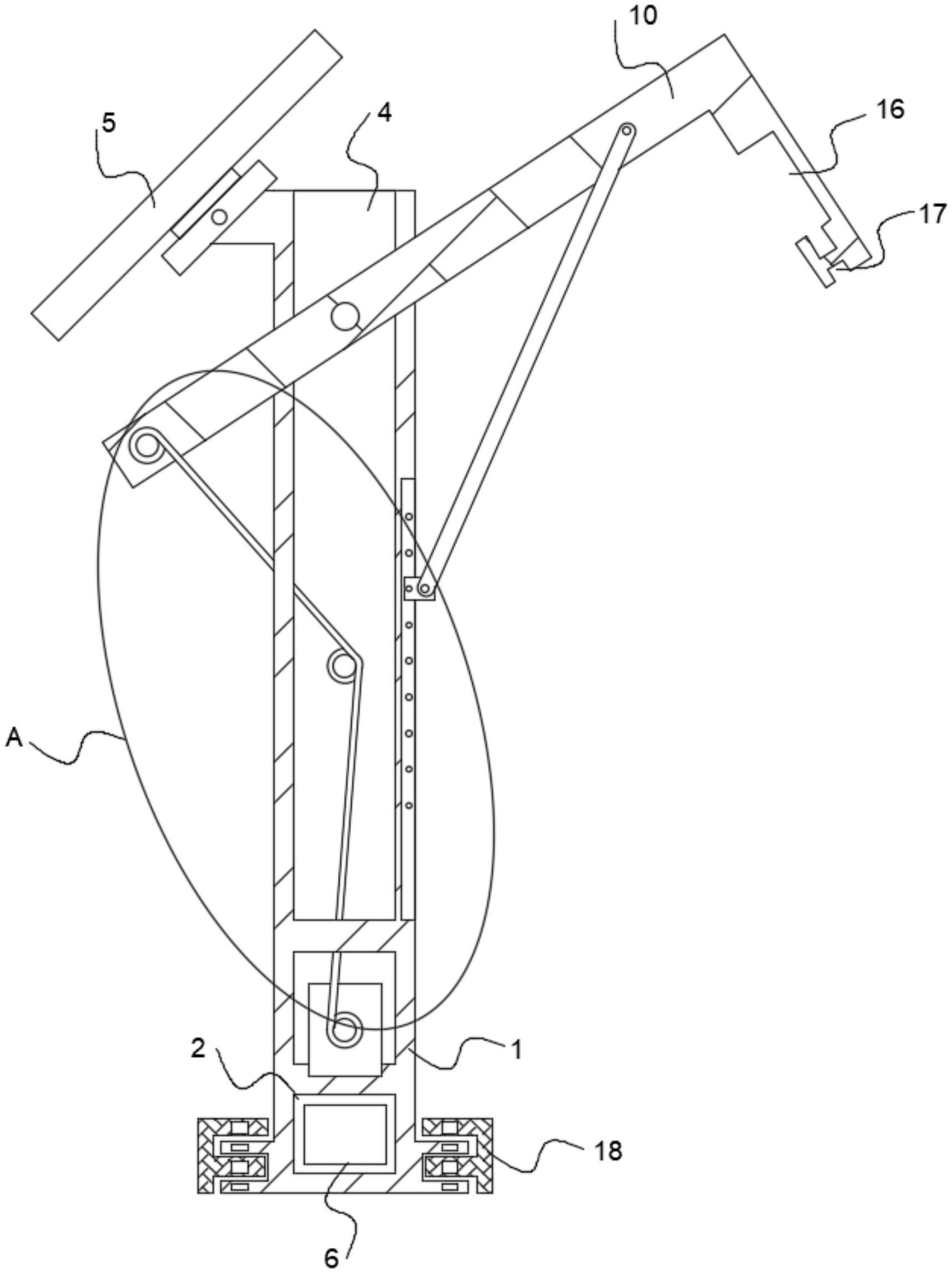

15.图1为本实用新型提出的一种路灯的安装结构的结构示意图;
16.图2为本实用新型提出的一种路灯的安装结构的承载支架结构示意图;
17.图3为本实用新型提出的一种路灯的安装结构的a部分结构放大示意图。
18.图中:1、承载支架;2、下腔;3、中腔;4、上腔;5、太阳能板;6、蓄电器;7、电机;8、牵引辊筒;9、定滑轮;10、张合杆;11、牵引绳索;12、导向槽;13、限位孔;14、导向块;15、支撑杆;16、安装座;17、固定孔;18、加强底座。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
20.参照图1-图3,一种路灯的安装结构,包括承载支架1,承载支架1中开设有下腔2、中腔3与上腔4,且承载支架1上销轴安装有太阳能板5,下腔2中设置有与太阳能板5电连接的蓄电器6,且中腔3内设置有与蓄电器6电连接的电机7,电机7采用型号为hc-mfs73b的伺服电机,中腔3与上腔4中分别设置有由电机7驱动的牵引辊筒8与定滑轮9,且上腔4中销轴安装有用以安装照明灯的张合杆10,牵引辊筒8与张合杆10之间连接有通过定滑轮9的牵引绳索11,在电机7的驱动作用下使得牵引辊筒8双向旋转,以对牵引绳索11进行收卷或释放,从而使得张合杆10进行杠杆式偏转运动。
21.具体参照说明书附图1,承载支架1上设置有用以支撑张合杆10的支撑机构,支撑机构包括开设于承载支架1中的导向槽12与限位孔13,且导向槽12中滑动设置有导向块14,导向块14与张合杆10之间连接有支撑杆15,需要说明的是,通过上下调控导向块14的位置,使得支撑杆15可为偏转的张合杆10提供支撑作用,以保证张合杆10与照明灯的稳定性。
22.下腔2、中腔3与上腔4自下而上设置于承载支架1中,且承载支架1底端套装用以安装膨胀螺栓的加强底座18,需要说明的是,加强底座18采用加强筋结构,以保证承载支架1安装的稳定性。
23.牵引辊筒8与电机7输出端固定连接。
24.张合杆10远离牵引绳索11的一端开设有相连通的安装座16与固定孔17,且固定孔17中螺纹连接有用以固定照明灯锁紧螺栓,张合杆10为l型结构,其在竖直状态下架设照明灯,保证其照明效果。
25.限位孔13沿导向槽12直线等距开设,且限位孔13中螺纹安装有用以固定导向块14的螺钉,支撑杆15两端分别与张合杆10及导向块14销轴连接,可为偏转至任意角度的张合杆10进行限位支撑,避免张合杆10晃动。
26.本实用新型可通过以下操作方式阐述其功能原理:
27.利用太阳能板5吸收太阳能,并将其转化为电能,利用蓄电器6为电机7供电;
28.电机7带动牵引辊筒8旋转,释放牵引绳索11,使得张合杆10带动照明灯偏转下移,以便于在张合杆10的安装座16中对照明灯进行拆装。
29.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
技术特征:1.一种路灯的安装结构,包括承载支架(1),其特征在于,所述承载支架(1)中开设有下腔(2)、中腔(3)与上腔(4),且承载支架(1)上销轴安装有太阳能板(5),所述下腔(2)中设置有与太阳能板(5)电连接的蓄电器(6),且中腔(3)内设置有与蓄电器(6)电连接的电机(7),所述中腔(3)与上腔(4)中分别设置有由电机(7)驱动的牵引辊筒(8)与定滑轮(9),且上腔(4)中销轴安装有用以安装照明灯的张合杆(10),所述牵引辊筒(8)与张合杆(10)之间连接有通过定滑轮(9)的牵引绳索(11),且承载支架(1)上设置有用以支撑张合杆(10)的支撑机构。2.根据权利要求1所述的一种路灯的安装结构,其特征在于,所述下腔(2)、中腔(3)与上腔(4)自下而上设置于承载支架(1)中,且承载支架(1)底端套装用以安装膨胀螺栓的加强底座(18)。3.根据权利要求1所述的一种路灯的安装结构,其特征在于,所述牵引辊筒(8)与电机(7)输出端固定连接。4.根据权利要求1所述的一种路灯的安装结构,其特征在于,所述张合杆(10)远离牵引绳索(11)的一端开设有相连通的安装座(16)与固定孔(17),且固定孔(17)中螺纹连接有用以固定照明灯锁紧螺栓。5.根据权利要求1所述的一种路灯的安装结构,其特征在于,所述支撑机构包括开设于承载支架(1)中的导向槽(12)与限位孔(13),且导向槽(12)中滑动设置有导向块(14),所述导向块(14)与张合杆(10)之间连接有支撑杆(15)。6.根据权利要求5所述的一种路灯的安装结构,其特征在于,所述限位孔(13)沿导向槽(12)直线等距开设,且限位孔(13)中螺纹安装有用以固定导向块(14)的螺钉,所述支撑杆(15)两端分别与张合杆(10)及导向块(14)销轴连接。
技术总结本实用新型涉及路灯技术领域,尤其涉及一种路灯的安装结构,包括承载支架,所述承载支架中开设有下腔、中腔与上腔,且承载支架上销轴安装有太阳能板,所述下腔中设置有与太阳能板电连接的蓄电器,且中腔内设置有与蓄电器电连接的电机,所述中腔与上腔中分别设置有由电机驱动的牵引辊筒与定滑轮,且上腔中销轴安装有用以安装照明灯的张合杆。本实用新型在承载支架中开设下腔、中腔与上腔,利用太阳能板与蓄电器设置用于驱动牵引辊筒的电机,利用牵引绳索对张合杆进行牵引,使得照明灯架设方便;通过在承载支架底端设置加强底座,同时在承载支架与张合杆之间设置支撑杆,以保证张合杆的稳定性。稳定性。稳定性。
技术研发人员:罗正昌
受保护的技术使用者:佛山市国励电子科技有限公司
技术研发日:2023.05.06
技术公布日:2023/10/27
