1.本技术涉及照明技术领域，具体而言，涉及一种照明装置。


背景技术：

2.吸顶灯是一种常见的家用照明装置，通常悬挂安装于天花板上。目前，市面上现有的吸顶灯安装方式复杂，导致用户自行安装时存在困难，用户体验不佳。


技术实现要素：

3.本技术的目的在于提供一种照明装置，其能够方便用户进行安装，使用体验较佳。
4.本技术的实施例是这样实现的：
5.本技术提供一种照明装置，包括灯具和悬挂组件，灯具的背面开设有至少两个安装槽，各安装槽绕圆周方向间隔布置，安装槽的侧壁开设有卡槽，卡槽包括插入段和卡接段，插入段的一端延伸至安装槽侧壁的顶缘并形成开口，插入段的另一端与卡接段连接，卡接段绕灯具的周向延伸；
6.悬挂组件包括与安装槽一一对应的至少两个插接部，插接部与安装槽插接配合，插接部上凸设有悬挂件，悬挂件插设于卡槽的卡接段且抵接于卡接段的侧壁。
7.在可选的实施方式中，安装槽为沿圆周方向延伸的弧形槽。
8.在可选的实施方式中，灯具上设置有侧板，侧板形成安装槽的部分侧壁，卡槽设置于侧板且贯穿侧板。
9.在可选的实施方式中，插入段沿安装槽的深度方向延伸，卡接段与插入段相互垂直。
10.在可选的实施方式中，卡接段的侧壁设置有凹陷，悬挂件抵接于凹陷内。
11.在可选的实施方式中，悬挂件在插接部的凸出高度可调。
12.在可选的实施方式中，悬挂件为螺钉。
13.在可选的实施方式中，灯具还包括加强件，加强件设置于安装槽内，加强件包括加强板，加强板贴合于安装槽中设有卡槽的侧壁，加强板上设置有避让缺口，避让缺口将卡槽露出。
14.在可选的实施方式中，避让缺口与卡槽形状匹配。
15.在可选的实施方式中，加强件还包括与加强板连接的连接板，连接板通过紧固件连接于安装槽的底部。
16.在可选的实施方式中，安装槽的侧壁设置有两个限位部，两个限位部分别与安装槽的侧壁之间形成限位槽，加强板的相对的两个边部分别插设于限位槽内。
17.在可选的实施方式中，悬挂组件包括交叉设置的至少两个悬挂梁，每个悬挂梁的两端分别设置一个插接部。
18.在可选的实施方式中，灯具为圆形灯具，安装槽围绕灯具的中心轴线间隔布置。
19.本技术实施例的有益效果是：
20.本技术实施例提供的照明装置包括灯具和悬挂组件，灯具的背面开设有至少两个安装槽，各安装槽绕圆周方向间隔布置，安装槽的侧壁开设有卡槽，卡槽包括插入段和卡接段，插入段的一端延伸至安装槽侧壁的顶缘并形成开口，插入段的另一端与卡接段连接，卡接段沿圆周方向延伸；悬挂组件包括与安装槽一一对应的至少两个插接部，插接部与安装槽插接配合，插接部上凸设有悬挂件，悬挂件插设于卡槽的实施卡接段且抵接于卡接段的侧壁。在安装照明装置时，可先将悬挂组件安装于天花板，然后再将灯具的背面朝上向悬挂组件靠拢，令悬挂组件上的插接部插入到灯具背面的安装槽中。在插接部插入到安装槽的过程中，悬挂件可从卡槽的开口进入到卡槽的插入段。当悬挂件沿着插入段移动到插入段与卡接段的连接处后，旋转灯具则可以使悬挂件滑移到卡接段内，此后松开灯具，悬挂件可抵接卡接段的侧壁，从而支撑起整个灯具，令灯具悬挂于悬挂组件。可见该照明装置的安装方式简单高效。另外，悬挂组件可被灯具完全覆盖，使得照明装置安装后外形美观；悬挂组件上的插接部可以被灯具的安装槽收容，使得整个照明装置在竖直方向上的结构更加紧凑，并且灯具的稳定性较佳。
附图说明
21.为了更清楚地说明本技术实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本技术的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

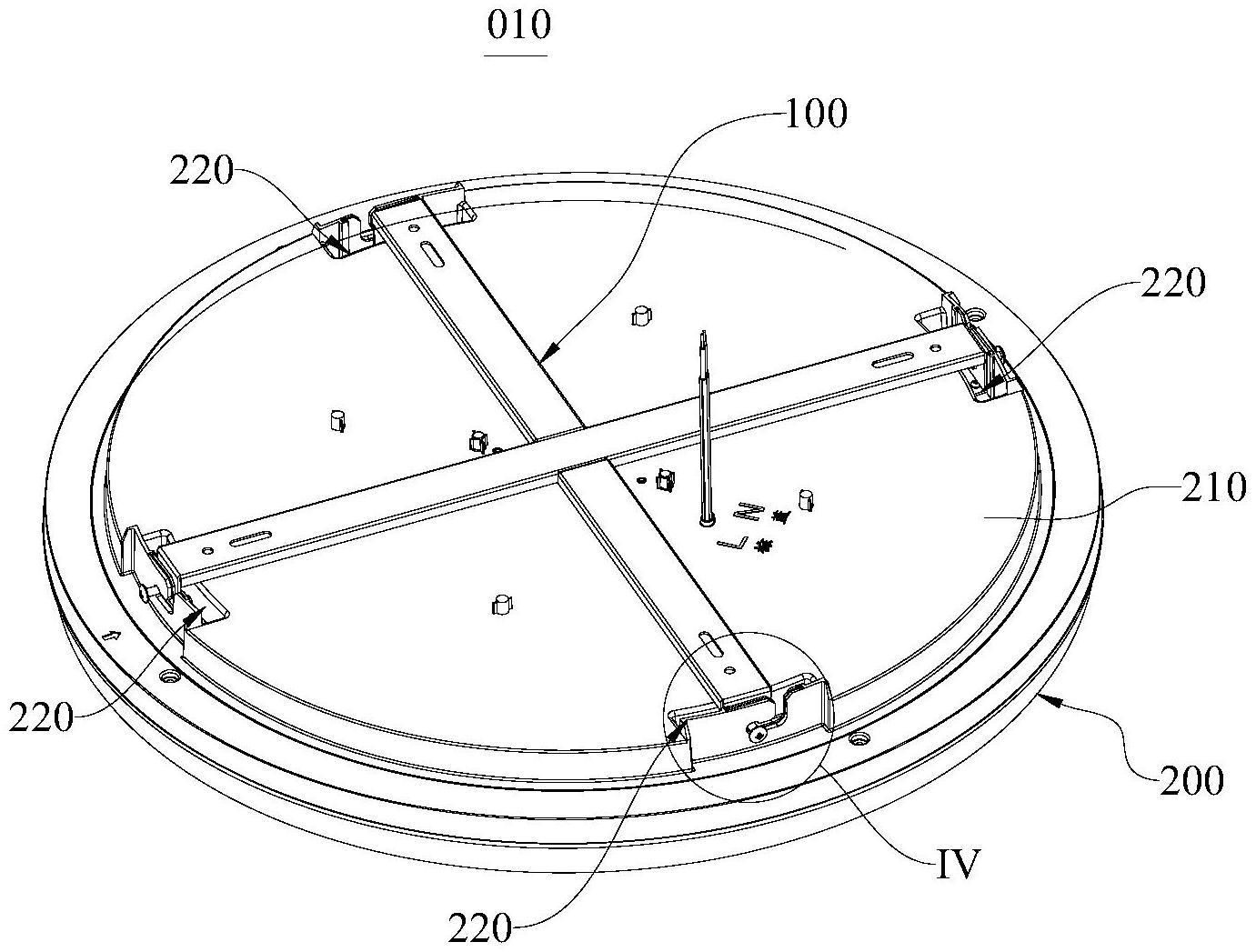

22.图1为本技术一种实施例中照明装置的装配示意图；
23.图2为本技术一种实施例中照明装置的爆炸视图；
24.图3为图2中局部iii的放大图；
25.图4为图1中局部iv的放大图；
26.图5为图2中局部v的放大图；
27.图6为本技术一种实施例中加强件的示意图。
28.图标:010-照明装置；100-悬挂组件；110-悬挂梁；120-插接部；130-悬挂件；200-灯具；210-底板；220-安装槽；230-侧板；231-限位部；240-卡槽；241-插入段；242-卡接段；243-开口；244-凹陷；250-加强件；251-连接板；252-加强板；253-装配孔；254-避让缺口；255-紧固件。
具体实施方式
29.为使本技术实施例的目的、技术方案和优点更加清楚，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本技术一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本技术实施例的组件可以以各种不同的配置来布置和设计。
30.因此，以下对在附图中提供的本技术的实施例的详细描述并非旨在限制要求保护的本技术的范围，而是仅仅表示本技术的选定实施例。基于本技术中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
31.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
32.在本技术的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
33.此外，术语“水平”、“竖直”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。
34.在本技术的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本技术中的具体含义。
35.图1为本技术一种实施例中照明装置010的装配示意图；图2为本技术一种实施例中照明装置010的爆炸视图。如图1和图2所示，在本实施例中照明装置010包括悬挂组件100和灯具200，悬挂组件100用于固定在天花板，灯具200安装于悬挂组件100，从而悬挂于天花板。
36.在本技术实施例中，灯具200的背面开设有至少两个安装槽220，各安装槽220绕圆周方向间隔布置，安装槽220用于与悬挂组件100配合，实现灯具200的悬挂。在本实施例中，灯具200为圆形灯具200，安装槽220围绕灯具200的中心轴线间隔布置。灯具200包括圆形的底板210，安装槽220均设置于底板210上，且邻近于底板210的边缘。本实施例中，灯具200的底板210上设置有四个安装槽220，四个安装槽220均匀间隔设置(在圆周方向上互相间隔90
°
)。
37.悬挂组件100包括悬挂梁110以及设置于悬挂梁110的插接部120，插接部120的总数与安装槽220相等，且一一对应地与安装槽220插接配合。悬挂梁110上设置有安装孔，因此可通过螺钉等紧固件固定于天花板。在本实施例中，悬挂组件100包括交叉设置的两个悬挂梁110，每个悬挂梁110的两端分别设置一个插接部120。因此，悬挂组件100共设置有四个插接部120，四个插接部120分别与四个安装槽220一一对应地配合。
38.图3为图2中局部iii的放大图；图4为图1中局部iv的放大图。如图3和图4所示，插接部120为板状，并垂直于悬挂梁110的长度方向。在悬挂组件100正常安装于天花板的情况下，插接部120朝下延伸，使得插接部120能够从上至下地插入到灯具200背面的安装槽220内。进一步的，插接部120上凸设有悬挂件130，悬挂件130用于向灯具200提供支撑力，使得灯具200能够悬挂于悬挂组件100上。
39.具体的，安装槽220的深度方向与灯具200的轴线方向一致，安装槽220的侧壁开设有卡槽240，卡槽240包括插入段241和卡接段242，插入段241的一端延伸至安装槽220侧壁的顶缘并形成开口243，插入段241的另一端与卡接段242连接，卡接段242绕灯具200自身的周向延伸。在本实施例中，插入段241的延伸方向与安装槽220的深度方向一致，卡接段242
的延伸方向与安装槽220的深度方向垂直，使得卡槽240呈l形。
40.插入段241形成的开口243朝上，安装灯具200时，悬挂件130可通过开口243进入到卡槽240内，并沿着插入段241向卡接段242移动。在移动到卡接段242与插入段241的交汇位置处后，可通过旋转灯具200，令悬挂件130进入到卡接段242中。在灯具200装配到位的情况下，悬挂件130插设于卡槽240的卡接段242且抵接于卡接段242的侧壁。悬挂件130通过抵接卡接段242的侧壁，使得其能够对灯具200提供向上的支撑力，从而实现灯具200的悬挂。在本实施例中，悬挂组件100共设置四个插接部120，通过四个点支撑于灯具200，能够保持灯具200的稳定；在可选的其他实施例中，插接部120和安装槽220的数量可以根据需要相应地增减
41.(至少为两个)。
42.在可选的其他实施例中，卡槽240的插入段241可以不与安装槽220的深度方向一致，而是呈一定的倾斜角度，那么在安装灯具200时，灯具200在向上移动的同时需要转动，使得悬挂件130能够沿着插入段241移动。可选的其他实施例中，卡接段242不一定完全垂直于安装槽220的深度方向，其也可以具有一定的倾斜，只要能够提供可被悬挂件130支撑的侧壁即可。
43.进一步的，由于在安装灯具200的过程中涉及灯具200的旋转，因此插接部120会在安装槽220内相对于灯具200做圆周运动。为了更好地适应安装过程，本实施例中的安装槽220为沿圆周方向延伸的弧形槽，卡槽240设置在安装槽220靠外弧一侧的侧壁上。
44.在本实施例中，灯具200的底板210上设置有侧板230，安装槽220的其中一个侧壁由侧板230形成，侧板230沿着灯具200的周向延伸，卡槽240在灯具200的径向上贯穿该侧板230。悬挂件130从安装槽220内，通过卡槽240伸出到安装槽220外。
45.在本实施例中，悬挂件130沿灯具200的径向向外凸出于插接部120，安装槽220设置有卡槽240的侧壁为安装槽220在灯具200的径向上靠外的侧壁。本实施例中，悬挂件130在插接部120的凸出高度可调，使得悬挂件130能够更好地适应不同厚度的侧板230，从而对灯具200提供更稳定的支撑效果。在本实施例中，悬挂件130为螺钉，悬挂件130与插接部120螺接，通过旋拧螺钉可调节悬挂件130凸出于插接部120的高度，并且通过旋紧螺钉，能够使得螺钉的头部与插接部120共同夹紧侧板230，从而提高灯具200的稳定性。
46.应理解，在可选的其他实施例中，悬挂件130也可以是膨胀螺钉，或者可调节伸出长度的销钉等。
47.在可选的其他实施例中，卡槽240可以设置在侧板230的内侧面而不贯穿侧板230，相应地，悬挂件130远离插接部120的一端保持在卡槽240内。
48.在本实施例中，卡接段242的侧壁设置有凹陷244，悬挂件130抵接于凹陷244内。该凹陷244形成于卡接段242中朝下的壁面上，在灯具200安装到位后，在灯具200的重力作用下，悬挂件130从下向上地抵入到凹陷244内，使得灯具200在安装到位后不容易转动，提升了灯具200的稳定性。
49.进一步的，插入段241的开口243的边缘设置倒角，从而使得开口243呈外敞的喇叭形，这样能够降低灯具200安装时开口243与悬挂件130的对准难度，便于悬挂件130通过开口243进入到卡槽240中。
50.图5为图2中局部v的放大图；图6为本技术一种实施例中加强件250的示意图。如图
5和图6所示，在本实施例中，在灯具200的底板210、侧板230的材质可以采用塑料。但由于侧板230是灯具200上承受悬挂件130的支撑力的部件，其为塑料件时可能存在强度不足，容易损坏的问题。尤其是在悬挂件130选择为螺钉，需要旋紧螺钉以完成灯具200安装时，侧板230还需要承受来自螺钉头部的挤压力。因此，本实施例中的灯具200还包括加强件250，加强件250设置于安装槽220内，用于加强灯具200上与悬挂件130抵接部位的强度。
51.在本实施例中，加强件250包括连接板251和加强板252，加强板252贴合于安装槽220中设有卡槽240的侧壁，加强板252上设置有避让缺口254，避让缺口254将卡槽240露出。在本实施例中，加强板252与侧板230贴合，避让缺口254与卡槽240形状匹配。加强件250可以为金属件，比如采用铁、钢、铜、铝或者其他金属、合金制得。加强件250提升了侧板230的强度，并且避让缺口254与卡槽240形状匹配使得避让缺口254的侧壁与卡槽240的侧壁(具体为卡接段242的侧壁)共同承受来自悬挂件130的支撑力，如此使得灯具200上与悬挂件130抵接的部位不容易损坏，灯具200的稳定性和寿命得到提高。
52.连接板251上设置有装配孔253，连接板251通过与装配孔253配合的紧固件255连接于安装槽220的底部，使得加强件250在安装槽220中的位置得以固定。在本实施例中，装配孔253的数量为两个，安装槽220底部设置有对应的两个螺孔，紧固件255为紧固螺钉。
53.进一步的，安装槽220的侧壁设置有两个限位部231，两个限位部231分别与安装槽220的侧壁之间形成限位槽，加强板252的相对的两个边部分别插设于限位槽内。本实施例中，限位部231设置在侧板230的内壁面。通过设置两个限位槽，可以在安装加强件250时对加强件250进行定位，从而便于加强件250的安装，同时也提高了加强件250的稳定性。可以理解，在安装灯具200之前需要先安装加强件250，安装加强件250时，先将加强板252上相对的两个边部插入到限位槽内，然后沿着限位槽将加强件250插入到安装槽220内；当连接板251抵接安装槽220底部时，连接板251上的装配孔253与安装槽220底部的螺孔相对，此时将紧固件255选入螺孔中即完成加强件250的安装。
54.应理解，加强件250用于加强底板210上用于抵接悬挂件130的部位(比如侧板230)的强度，在底板210整体采用结构强度较佳的材质时，也可以不使用加强件250。
55.本技术上述实施例提供的照明装置010可通过以下方式安装：
56.首先将悬挂组件100固定于天花板，作为悬挂件130的螺钉未旋紧而较多地凸出于插接部120。将加强件250安装于灯具200的安装槽220内。将灯具200的线路接好之后，背面朝上向悬挂组件100靠拢，各个安装槽220与插接部120正对，令悬挂件130从卡槽240的开口243进入卡槽240。当悬挂件130移动到插入段241与卡接段242相交的位置时，灯具200无法进一步上移，此时旋转灯具200令悬挂件130进入到卡接段242。当旋至无法旋转时，意味着悬挂件130处于卡接段242的尾端，此时松手可令悬挂件130抵入到卡接段242的凹陷244中。然后将悬挂件130一一旋紧，完成安装。
57.可见该照明装置010的安装方式简单高效。另外，悬挂组件100可被灯具200完全覆盖，使得照明装置010安装后外形美观；悬挂组件100上的插接部120可以被灯具200的安装槽220收容，使得整个照明装置010在竖直方向上的结构更加紧凑，并且灯具200的稳定性较佳。
58.以上所述仅为本技术的优选实施例而已，并不用于限制本技术，对于本领域的技术人员来说，本技术可以有各种更改和变化。凡在本技术的精神和原则之内，所作的任何修
改、等同替换、改进等，均应包含在本技术的保护范围之内。
