1.本实用新型涉及矿用安全帽技术领域，具体为一种高强度防爆矿用安全帽灯。


背景技术：

2.随着我国经济的迅速发展，能源的需求越来越大，如今煤炭工业乃为我国提供主要的能源，矿用安全帽灯是矿山坑道内，特别是煤矿坑道内安全生产中一种不可缺少的照明灯具。
3.由于矿井内环境比较复杂，如瓦斯或煤粉，且比较黑暗，故如何保证帽灯结构强度和防爆安全性，就显得十分重要，同时传统的帽灯多为集成于矿用安全帽上，其散热效果难以保证，且不利于后期维护维修。


技术实现要素：

4.本实用新型的目的在于提供一种高强度防爆矿用安全帽灯，其散热性好，易拆装，方便后期维护维修。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种高强度防爆矿用安全帽灯，包括灯管，所述灯管的内部前端卡扣连接有玻璃罩，所述玻璃罩的尾侧设置有密封垫，所述密封垫的尾侧螺纹连接有灯架，所述灯架螺纹连接于灯管内，所述灯架的内部固定连接有灯板，所述灯板的表面等距固定连接有led灯珠，所述灯板的外侧与密封垫之间卡扣连接有灯罩，所述灯板的尾侧通过线缆连接有控制器，所述控制器的尾端中心集成有尾线，所述尾线的表面套接有端盖，所述端盖螺纹连接于灯管内，所述灯管的前后两侧表面均等距固定连接有外翅片，所述灯管的表面且位于端盖的后侧等距开设有流通孔，所述灯管的内壁表面且位于流通孔的后等距固定连接有内翅片。
7.优选的，所述灯管的中部卡扣连接有卡扣，所述卡扣的底部中心固定连接有球接杆，所述球接杆的底部外侧卡扣式转动连接有固定座，所述固定座底部集成有胶粘盘。
8.优选的，所述固定座与球接杆为过盈配，所述胶粘盘的底部粘连有密封膜。
9.优选的，所述控制器内置有北斗卫星求救信号发射器，所述玻璃罩为防爆玻璃制成。
10.优选的，所述尾线的尾端固定连接有电源，所述电源的表面集成有数显屏和控制开关。
11.与现有技术相比，本实用新型的有益效果是：
12.1.本实用新型中，通过灯架与灯管螺纹连接，并配合密封垫和玻璃罩可实现灯板及表面灯珠在灯管内高密封性独立式安装，其灭弧性能好，防爆性高，且灯管表面等距固定连接有外翅片，其可实现加强筋结构功能，从而加强灯管整体结构强度。
13.2.本实用新型中，通过灯管表面外翅片来增加灯管表面积，以增大与外环境接触面积，保证其散热效果，且灯管尾侧还加设有流通孔，可在矿工移动过程中实现外空气导入，并接触内翅片进行热量外散，从而进一步来提高其散热效果，保证帽灯工作稳定性。
14.3.本实用新型中，通过采用灯管、卡扣卡接式设计，且固定座为胶粘固定，其可适配不同规格矿用安全帽，适用性强，且易拆卸，利于后期维护维修，同时方便拆卸手持，以应对一些特殊工况下照明使用，灵活度高。
附图说明
15.图1为本实用新型一种高强度防爆矿用安全帽灯的前轴视图；

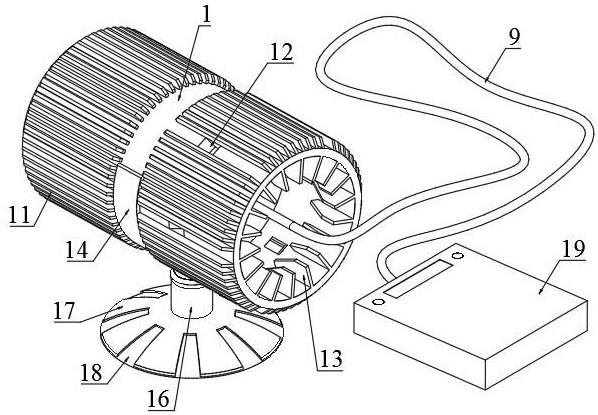

16.图2为本实用新型一种高强度防爆矿用安全帽灯的后轴视图；
17.图3为本实用新型一种高强度防爆矿用安全帽灯的卡扣与灯管分离状态图；
18.图4为本实用新型一种高强度防爆矿用安全帽灯的灯管侧视剖面图；
19.图5为本实用新型一种高强度防爆矿用安全帽灯的灯架剖面后轴视图；
20.图6为本实用新型一种高强度防爆矿用安全帽灯的灯架前轴视图。
21.图中：1、灯管；2、玻璃罩；3、密封垫；4、灯架；5、灯板；6、led灯珠；7、灯罩；8、控制器；9、尾线；10、端盖；11、外翅片；12、流通孔；13、内翅片；14、卡扣；15、球接杆；16、固定座；17、胶粘盘；18、密封膜；19、电源。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-6，本实用新型提供一种技术方案：
24.一种高强度防爆矿用安全帽灯，包括灯管1，灯管1的内部前端卡扣连接有玻璃罩2，满足照明透光；玻璃罩2的尾侧设置有密封垫3，密封垫3的尾侧螺纹连接有灯架4，灯架4螺纹连接于灯管1内，利用灯架与灯管螺纹连接，并配合密封垫和玻璃罩可实现灯板及表面灯珠在灯管内高密封性独立式安装，通过高密封来保证其灭弧性能，进而提高其防爆性；灯架4的内部固定连接有灯板5，灯板5的表面等距固定连接有led灯珠6，实现低功耗、低热量照明；灯板5的外侧与密封垫3之间卡扣连接有灯罩7，实现聚光，保证照明效果；灯板5的尾侧通过线缆连接有控制器8，实现照明启闭电信号控制；控制器8的尾端中心集成有尾线9，尾线9的表面套接有端盖10，端盖10螺纹连接于灯管1内，利用端盖与灯管螺纹连接来进一步提高灯管密封性，从而进一步加强其防爆效果；灯管1的前后两侧表面均等距固定连接有外翅片11，实现外部散热，且可加强灯管结构强度，保证灯管的防护效果；灯管1的表面且位于端盖10的后侧等距开设有流通孔12，灯管1的内壁表面且位于流通孔12的后等距固定连接有内翅片13，可利用流通孔配合矿工移动，实现外空气导入，并接触内翅片进行热量外散，从而进一步来提高其散热效果，保证帽灯工作稳定性。
25.本实施例中，请参照图3，灯管1的中部卡扣连接有卡扣14，实现灯管卡接固定，可拆卸，利用后期更换维护、维修，且面对特殊工况时，可拆卸进行手持式辅助照明，保证其使用灵活性；卡扣14的底部中心固定连接有球接杆15，球接杆15的底部外侧卡扣式转动连接有固定座16，实现球接固定，满足一定区域内照明角度自由调节；固定座16底部集成有胶粘盘17，实现胶粘式固定，以匹配不同规格矿用安全帽，来提高其使用适配性。
26.本实施例中，请参照图3，固定座16与球接杆15为过盈配，实现任意角度悬停；胶粘盘17的底部粘连有密封膜18，实现胶粘盘底部密封，保证其固定粘连性。
27.本实施例中，控制器8内置有北斗卫星求救信号发射器，实现矿难紧急求救，提高使用者生命安全性；玻璃罩2为防爆玻璃制成，保证其结构强度，防爆。
28.本实施例中，请参照图1，尾线9的尾端固定连接有电源19，电源19的表面集成有数显屏和控制开关，实现照明供电和控制开关、显示。
