1.本实用新型涉及投光灯技术领域，特别是涉及一种角度可调的球型投光灯。


背景技术：

2.投光灯，使指定被照面上的照度高于周围环境的灯具，通常，它能够瞄准任何方向，并具备不受气候条件影响的结构，主要用于大面积作业场矿、建筑物轮廓、体育场、立交桥、纪念碑、公园和花坛等，因此，几乎所有室外使用的大面积照明灯具都可看作投光灯，为了提高投光灯使用的投光范围，现在的投光灯都能自由调节投光灯投光的角度，由于投光灯长期处于室外暴露，不可避免的会在投光灯外表面散落一些灰尘，而灰尘散落积累会降低投光灯投光的亮度，现有的投光灯，无法自行对外表面灰尘定期清理，由于投光灯都是安装在高处的，所以每次都由工作人员攀登清理会极为不便。


技术实现要素：

3.为克服现有技术存在的技术缺陷，本实用新型提供一种角度可调的球型投光灯，通过设置的清洁棉条将旋转中的投光灯表面灰尘擦拭，投光灯表面灰尘清理快速且便捷，避免工作人员攀登清理的繁琐工作。
4.本实用新型采用的技术j9九游会真人的解决方案是：包括投光灯本体、安装座和旋转组件，所述旋转组件的顶部设置有两个支撑板，两个所述支撑板相对的一侧均开设有安装槽，两个所述支撑板相对的一侧之间设置有清洁组件，所述清洁组件包括两个支撑杆和安装条，两个所述支撑杆分别固定安装于两个所述安装槽的内部，两个所述支撑杆的外表面均设置有弹簧，两个所述支撑杆的外表面之间滑动安装有安装板，所述安装板的顶部开设有通孔，所述安装板内壁的两侧均开设有安装孔，所述安装条的顶部固定安装有清洁棉条。
5.优选的，为了方便实现清洁棉条的快速拆装，所述安装条的底部开设有两个连接槽，两个所述连接槽的内部均设置有安装组件，所述安装组件包括连接板。
6.优选的，为了起到将连接板自动复位的作用，所述连接板滑动连接于所述连接槽的内部，所述连接板的一侧固定安装有复位弹簧，所述连接板的另一侧固定连接有安装杆。
7.优选的，为了方便带动两个连接板相对移动将复位弹簧挤压，所述连接板的底部固定连接有调节片，所述安装座的顶部开设有内槽。
8.优选的，为了方便调节投光灯的投光角度，所述旋转组件设置于所述内槽的内部，所述旋转组件包括第一电机、旋转台、两个连接柱和第二电机。
9.优选的，为了方便带动旋转台调节水平角度，所述第一电机固定安装于所述内槽的内部，所述第一电机输出轴的一端固定连接有齿轮。
10.优选的，为了实现齿轮带动旋转台水平旋转，所述旋转台转动安装于所述内槽的内部，所述旋转台的外表面固定焊接有齿牙圈，所述齿轮与所述齿牙圈的齿牙面相互啮合。
11.优选的，为了方便调节投光灯本体再垂直方向的投光角度，两个所述连接柱分别固定焊接于所述投光灯本体的两侧，所述第二电机固定安装于其中一个所述支撑板的一
侧。
12.本实用新型的有益效果是：通过第二电机和连接柱带动投光灯本体向下转，旋转过程中将清洁棉条推动，使清洁棉条推动安装板和弹簧，弹簧的弹力将清洁棉条向上推使其保持和投光灯表面接触，通过在清洁棉条表面旋转擦拭表面灰尘，投光灯表面灰尘清理快速且便捷，避免工作人员攀登清理的繁琐工作。
附图说明

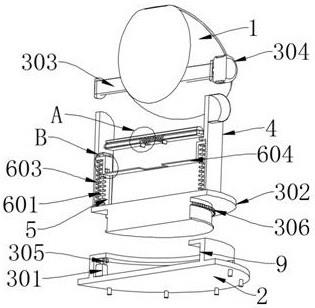

13.图1为本实用新型主视的整体结构示意图。
14.图2为本实用新型后视的剖面图。
15.图3为本实用新型图2中a部的放大示意图。
16.图4为本实用新型图2中b部的放大示意图。
17.附图标记说明：图中：1、投光灯本体；2、安装座；
18.3、旋转组件；301、第一电机；302、旋转台；303、连接柱；304、第二电机；305、齿轮；306、齿牙圈；
19.4、支撑板；5、安装槽；
20.6、清洁组件；601、支撑杆；602、安装条；603、弹簧；604、安装板；605、通孔；606、安装孔；607、清洁棉条；
21.7、连接槽；
22.8、安装组件；801、连接板；802、复位弹簧；803、安装杆；804、调节片；
23.9、内槽。
具体实施方式
24.下面结合附图对本实用新型作进一步说明：
25.如图1-4所示，本实施例提供一种角度可调的球型投光灯，包括投光灯本体1、安装座2和旋转组件3，旋转组件3的顶部设置有两个支撑板4，两个支撑板4均固定安装在旋转台302的顶部，两个支撑板4相对的一侧均开设有安装槽5，两个支撑板4相对的一侧之间设置有清洁组件6，清洁组件6包括两个支撑杆601和安装条602，两个支撑杆601分别固定安装于两个安装槽5的内部，两个支撑杆601的外表面均设置有弹簧603，弹簧603能够通过自身弹力使安装板604和清洁棉条607紧贴在投光灯本体1的表面，两个支撑杆601的外表面之间滑动安装有安装板604，安装板604的顶部开设有通孔605，通孔605能够帮助安装孔606和安装杆803之间对位，安装板604内壁的两侧均开设有安装孔606，安装条602的顶部固定安装有清洁棉条607，清洁棉条607受到弹簧603的弹力始终紧贴在投光灯本体1表面，达到对其表面充分清洁的作用。
26.安装条602的底部开设有两个连接槽7，两个连接槽7的内部均设置有安装组件8，安装组件8包括连接板801，连接板801滑动连接于连接槽7的内部，连接板801的一侧固定安装有复位弹簧802，复位弹簧802受到连接板801挤压后将收缩，后期便于在解除压力后将连接板801自动复位，连接板801的另一侧固定连接有安装杆803，安装杆803的一端贯穿并延伸至安装条602，贯穿处为滑动连接，安装杆803的尺寸和安装孔606的尺寸相适配，连接板801的底部固定连接有调节片804，安装座2的顶部开设有内槽9。
27.旋转组件3设置于内槽9的内部，旋转组件3包括第一电机301、旋转台302、两个连接柱303和第二电机304，第一电机301和第二电机304均通过现有技术和外部控制开关相连接，第一电机301固定安装于内槽9的内部，第一电机301输出轴的一端固定连接有齿轮305，齿轮305的顶部转动安装在内槽9内壁的顶部，旋转台302转动安装于内槽9的内部，旋转台302的外表面固定焊接有齿牙圈306，齿轮305与齿牙圈306的齿牙面相互啮合，两个连接柱303分别固定焊接于投光灯本体1的两侧，两个连接柱303相离的一端分别转动安装在支撑板4上，第二电机304固定安装于其中一个支撑板4的一侧，第二电机304输出轴的一端和该支撑板4另一侧转动安装的一个连接柱303的一端固定连接。
28.使用时：通过第一电机301带动齿轮305双向旋转，齿轮305则通过啮合的齿牙带动齿牙圈306旋转，齿牙圈306旋转则带动旋转台302以及旋转台302上方的投光灯本体1转动，实现投光灯本体1在水平方向的角度调节，通过第二电机304带动与其连接的一个连接柱303转动，该连接柱303转动则带动投光灯本体1在垂直方向改变投光角度，投光灯长期暴露在外界，投光灯表面会积累很多的灰尘，灰尘会降低投光灯的亮度，通过第二电机304带动与其连接的一个连接柱303转动，该连接柱303则带动投光灯本体1的投光部位向下转动，投光灯本体1在旋转过程中，将清洁棉条607推动，使清洁棉条607推动安装板604和弹簧603，通过弹簧603的弹力将安装条602和清洁棉条607始终向上推，实现清洁棉条607保持和投光灯表面始终维持接触，投光灯本体1表面在转动中经过清洁棉条607的擦拭去除表面灰尘，投光灯表面灰尘清理快速且便捷，防止投光灯投光亮度降低，避免工作人员攀登清理的繁琐工作。
29.清洁棉条607使用一段时间后，可以通过捏住两个调节片804带动两个连接板801滑动，两个连接板801分别挤压与其连接的复位弹簧802，并分别带动与其连接的安装杆803脱离安装孔606，解除安装条602和安装板604之间的固定限位，将安装条602从通孔605中抽出即可将清洁棉条607拆除，清洗干净后，捏住两个调节片804，直至两个安装杆803滑进连接槽7，将安装条602放在安装板604上，使两个调节片804位于通孔605之中后，松开调节片804，复位弹簧802将推动连接板801复位，连接板801则带动与其连接的安装杆803卡进对应的安装孔606，将安装条602固定安装在安装板604上，实现清洁棉条607的快速拆装，方便清洁棉条607的定期清洗，防止清洁棉条607过脏降低对投光灯本体1的清洁效率和质量。
30.以上显示和描述了本发明创造的基本原理和主要特征及本发明的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本发明创造精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
