1.本发明属于康复锻炼设备技术领域，具体的说是一种心内科康复运动监测装置。


背景技术：

2.心内科治疗的疾病有心律失常、心力衰竭、早搏、心律不齐、心肌梗死、心肌病、心肌炎等等，心内科患者在经过手术之后，为了加快伤口愈合，并恢复心脏搏动功能，需要进行康复锻炼，通常是以有氧运动为主，例如，在跑步机上慢走或慢跑，以达到增强体质、缓解病情的目的。
3.但上述技术往往存在以下缺陷：心内科患者在使用跑步机进行康复运动时，难以及时了解自身的心率及血压数据，从而无法判断自身的健康状态，并且手术后患者的身体较为虚弱，在运动时容易出现虚脱、甚至晕倒的现象，现有的跑步机缺乏相应的保护功能。
4.为此，本发明提供一种心内科康复运动监测装置。


技术实现要素：

5.为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
6.本发明解决其技术问题所采用的技术方案是：本发明所述的一种心内科康复运动监测装置，包括跑步机；所述跑步机顶部固定连接有保护架，且保护架设置为封闭式；所述保护架两侧设置有托板；所述保护架内侧固定连接有弹性垫；所述托板上侧均固定连接有心率血压传感器；所述跑步机顶部固定连接有显示屏；所述心率血压传感器通过处理器与显示屏连接；
7.心内科患者在使用跑步机进行康复运动时，难以及时了解自身的心率及血压数据，从而无法判断自身的健康状态，并且手术后患者的身体较为虚弱，在运动时容易出现虚脱、甚至晕倒的现象，现有的跑步机缺乏相应的保护功能；此时本发明通过设置封闭式的保护架，在使用时患者进入保护架内侧，进而患者的背部可以倚靠在保护架远离显示屏的一侧，两只手臂可以搭在两个托板表面，从而为患者提供一定的支撑力，减小患者运动时的劳累程度，当患者虚脱或晕厥时，利用封闭式的保护架还可以对患者进行限位保护，减小患者摔倒的风险，并且患者手臂搭在托板表面时会与心率血压传感器接触，进而心率血压传感器采集数据，并将数据通过处理器传输至显示屏，提供监测功能，患者可以通过显示屏实时了解心率血压情况，从而判断自身的健康状态。
8.优选的，所述托板内部均开设有滑槽；所述滑槽内部滑动连接有夹板；所述夹板一侧与弹性垫固定连接，另一侧与托板之间固定连接有弹簧一；所述夹板表面开设有卡槽；所述托板表面固定连接有控制器；所述控制器内部固定连接有电磁铁，且电磁铁与处理器连接；所述控制器内部滑动连接有滑块；所述电磁铁通电时吸引滑块；所述滑块一侧与电磁铁之间固定连接有弹簧二，另一侧固定连接有卡块，且卡块贯穿托板侧壁并插入卡槽内部；人在晕厥前通常会出现心率血压过高或过低的现象，正常情况下患者身体与弹性垫之间存在一定的距离，以便于为患者提供足够的活动空间，当处理器监测到患者的心率血压过高或
过低时，会控制电磁铁通电，电磁铁吸引滑块并使其在控制器内部运动，进而滑块将卡块从卡槽中抽离，夹板失去固定效果，此时弹簧一推动一对夹板向中间靠拢，并利用弹性垫将患者的身体夹紧(夹紧力度不足以对患者造成伤害)，进一步对患者进行保护，防止患者心率血压异常时出现晕厥而导致摔倒的问题。
9.优选的，所述卡块靠近弹性垫的一侧设置有斜面；通过设置斜面，在弹簧一推动夹板向外伸出后，可以手动将夹板重新推入托板内部并将弹簧一压缩，进而夹板挤压卡块的斜面，将卡块和滑块挤入控制器内部，当卡槽与卡块对齐时，弹簧二通过滑块将卡块推入卡槽内部，便于实现夹板的复位。
10.优选的，所述保护架上侧固定连接有按钮开关，且按钮开关与电磁铁连接；通过设置按钮开关，当患者观察到心率血压数据异常时，或者感觉到自身状态较差时，也可以主动按压按钮开关，进而控制电磁铁通电，使得夹板能够自动控制也可以主动控制，进一步提高本装置的实用性。
11.优选的，所述滑块与电磁铁之间固定连接有弹性的伸缩块，且伸缩块内部储存有空气；所述伸缩块表面连通有气管，且气管延伸至控制器外部；所述气管内部设置有哨子；当电磁铁吸引滑块时，滑块挤压伸缩块并将伸缩块内部的空气通过气管挤出，气流通过哨子时会使哨子发出响声，以达到报警的作用，提醒医护人员此时患者的健康状态出现异常，需要及时上前查看，当弹簧二推动滑块复位时，伸缩块自动复原，并通过气管将空气重新吸入伸缩块内部。
12.优选的，所述弹性垫表面固定连接有吸汗层，且吸汗层采用吸水材料制成；通过设置吸汗层，在患者运动的过程中吸汗层能够将患者身体表面的汗液吸收，使得患者身体保持干爽，并且当夹板通过弹性垫将患者夹紧时，可以避免因汗液而导致打滑的现象，从而提高夹紧效果。
13.优选的，所述弹性垫为管状的中空结构，且弹性垫设置有两个开口端；所述弹性垫的其中一个开口端连通有扩大壳；所述扩大壳内部固定连接有电机；所述电机的输出轴上连接有转轴；所述转轴表面固定连接有风扇；所述吸汗层靠近弹性垫的一侧均布有一组引导块；所述引导块采用吸水材料制成，且引导块延伸至弹性垫内部；引导块能够吸收吸汗层内部的汗液，通过电机带动风扇转动，进而风扇产生的气流从弹性垫的一端进入，然后从弹性垫的另一端导出，使得弹性垫内部形成流动的气流，将引导块内部的水分带走，从而不断通过引导块对吸汗层进行干燥，提高吸汗层的干燥速度，使得吸汗层保持良好的吸汗效果。
14.优选的，所述弹性垫内部靠近引导块的位置均设置有拉伸组件；所述拉伸组件包括固定管；所述固定管内部滑动密封连接有活塞；所述活塞与固定管端部之间固定连接有弹簧三；所述活塞与引导块之间固定连接有连杆，且连杆与固定管端部之间滑动密封连接；多个所述固定管均通过导管连通有充气组件；通过充气组件向多个固定管内部间歇式地充气，进而气体推动活塞向远离引导块的方向运动，并通过连杆拉动引导块产生形变，促使引导块不断蠕动，对引导块内部的水分进行影响，使得水分分布更加均匀，有利于提高气流对引导块的风干速度，从而进一步提高吸汗层的干燥速度。
15.优选的，所述充气组件包括弹性块，且弹性块内部储存有空气；所述弹性块与多个固定管之间通过导管连通；所述转轴表面通过支架转动连接有滚轮；转轴在转动的过程中会通过支架带动滚轮一同转动，当滚轮转动至弹性块处时，滚轮对弹性块进行挤压，进而弹
性块内部的空气通过导管挤入多个固定管内部，并推动活塞运动，当滚轮与弹性块分离时，弹性块自动膨胀复原，固定管中的空气则通过导管返回弹性块内部，弹簧三拉动活塞复位，从而实现引导块的不断蠕动。
16.优选的，所述引导块的上下两侧均设置有拉伸组件；通过在引导块的两侧均设置拉伸组件，进而能够通过一对连杆同时向上下两侧拉动引导块，并促使引导块向两侧膨胀形变，进而引导块内部的孔隙增大，有利于气流穿过引导块内部，并将水分进一步带走，从而提高对引导块的干燥效率。
17.本发明的有益效果如下：
18.1.本发明所述的一种心内科康复运动监测装置，通过设置封闭式的保护架，在使用时患者进入保护架内侧，进而患者的背部可以倚靠在保护架远离显示屏的一侧，两只手臂可以搭在两个托板表面，从而为患者提供一定的支撑力，减小患者运动时的劳累程度，当患者虚脱或晕厥时，利用封闭式的保护架还可以对患者进行限位保护，减小患者摔倒的风险，并且患者手臂搭在托板表面时会与心率血压传感器接触，进而心率血压传感器采集数据，并将数据通过处理器传输至显示屏，提供监测功能，患者可以通过显示屏实时了解心率血压情况，从而判断自身的健康状态。
19.2.本发明所述的一种心内科康复运动监测装置，正常情况下患者身体与弹性垫之间存在一定的距离，以便于为患者提供足够的活动空间，当处理器监测到患者的心率血压过高或过低时，会控制电磁铁通电，电磁铁吸引滑块并使其在控制器内部运动，进而滑块将卡块从卡槽中抽离，夹板失去固定效果，此时弹簧一推动一对夹板向中间靠拢，并利用弹性垫将患者的身体夹紧，进一步对患者进行保护，防止患者心率血压异常时出现晕厥而导致摔倒的问题。
附图说明
20.下面结合附图对本发明作进一步说明。

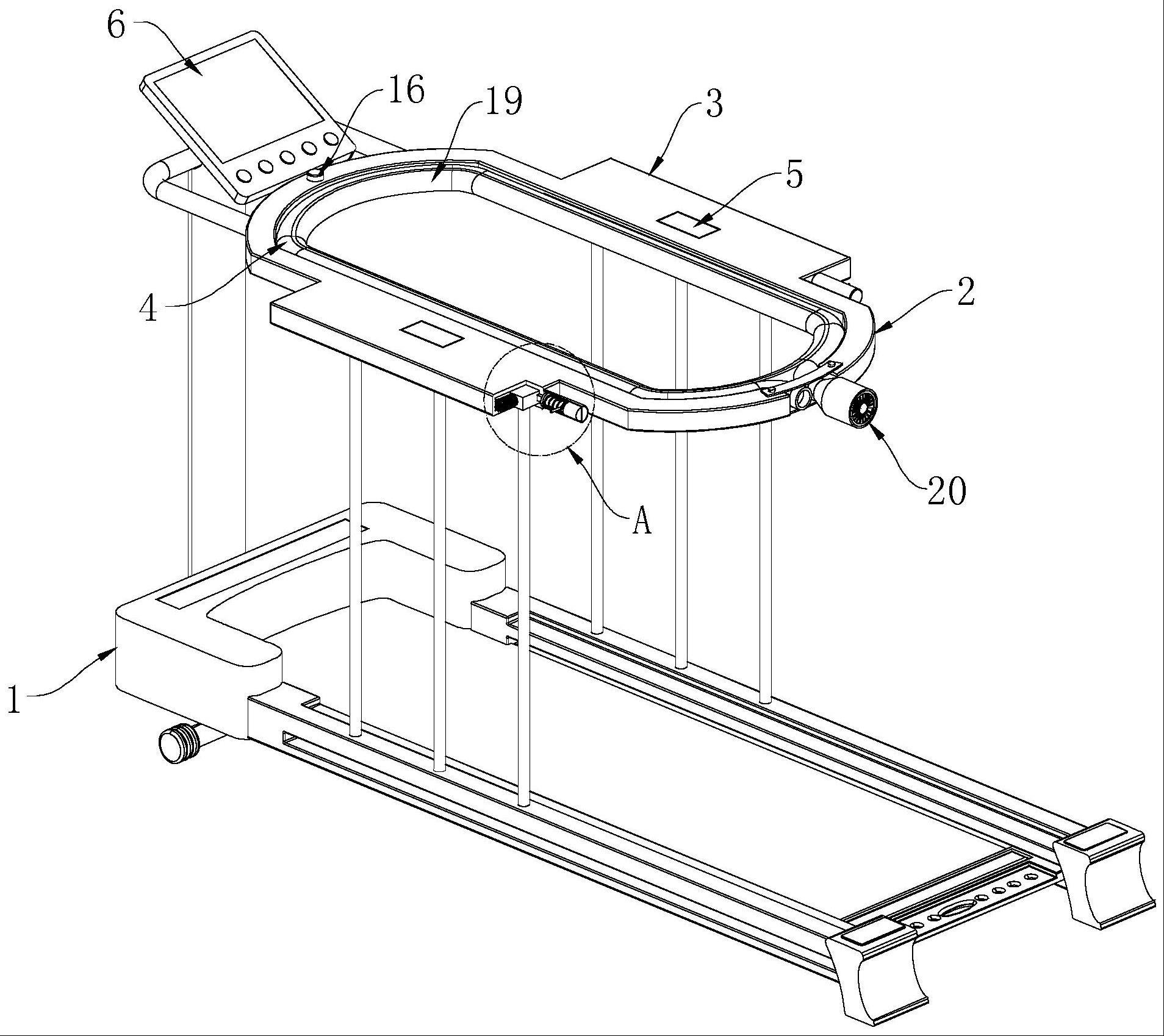

21.图1是本发明的立体图；
22.图2是图1中a处局部放大图；
23.图3是本发明中控制器的立体图；
24.图4是本发明中弹性垫的立体图；
25.图5是图4中b处局部放大图；
26.图6是本发明中弹性垫和吸汗层的剖视图；
27.图7是本发明中弹性垫和扩大壳的剖视图；
28.图8是图7中c处局部放大图。
29.图中：跑步机1、保护架2、托板3、弹性垫4、心率血压传感器5、显示屏6、夹板7、弹簧一8、卡槽9、控制器10、电磁铁11、滑块12、弹簧二13、卡块14、斜面15、按钮开关16、伸缩块17、气管18、吸汗层19、扩大壳20、电机21、转轴22、风扇23、引导块24、固定管25、活塞26、弹簧三27、连杆28、导管29、弹性块30、滚轮31。
具体实施方式
30.为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结
合具体实施方式，进一步阐述本发明。
31.实施例一：如图1至图6所示，本发明实施例所述的一种心内科康复运动监测装置，包括跑步机1；所述跑步机1顶部固定连接有保护架2，且保护架2设置为封闭式；所述保护架2两侧设置有托板3；所述保护架2内侧固定连接有弹性垫4；所述托板3上侧均固定连接有心率血压传感器5；所述跑步机1顶部固定连接有显示屏6；所述心率血压传感器5通过处理器与显示屏6连接；
32.心内科患者在使用跑步机1进行康复运动时，难以及时了解自身的心率及血压数据，从而无法判断自身的健康状态，并且手术后患者的身体较为虚弱，在运动时容易出现虚脱、甚至晕倒的现象，现有的跑步机1缺乏相应的保护功能；此时本发明通过设置封闭式的保护架2，在使用时患者进入保护架2内侧，进而患者的背部可以倚靠在保护架2远离显示屏6的一侧，两只手臂可以搭在两个托板3表面，从而为患者提供一定的支撑力，减小患者运动时的劳累程度，当患者虚脱或晕厥时，利用封闭式的保护架2还可以对患者进行限位保护，减小患者摔倒的风险，并且患者手臂搭在托板3表面时会与心率血压传感器5接触，进而心率血压传感器5采集数据，并将数据通过处理器传输至显示屏6，提供监测功能，患者可以通过显示屏6实时了解心率血压情况，从而判断自身的健康状态。
33.所述托板3内部均开设有滑槽；所述滑槽内部滑动连接有夹板7；所述夹板7一侧与弹性垫4固定连接，另一侧与托板3之间固定连接有弹簧一8；所述夹板7表面开设有卡槽9；所述托板3表面固定连接有控制器10；所述控制器10内部固定连接有电磁铁11，且电磁铁11与处理器连接；所述控制器10内部滑动连接有滑块12；所述电磁铁11通电时吸引滑块12；所述滑块12一侧与电磁铁11之间固定连接有弹簧二13，另一侧固定连接有卡块14，且卡块14贯穿托板3侧壁并插入卡槽9内部；人在晕厥前通常会出现心率血压过高或过低的现象，正常情况下患者身体与弹性垫4之间存在一定的距离，以便于为患者提供足够的活动空间，当处理器监测到患者的心率血压过高或过低时，会控制电磁铁11通电，电磁铁11吸引滑块12并使其在控制器10内部运动，进而滑块12将卡块14从卡槽9中抽离，夹板7失去固定效果，此时弹簧一8推动一对夹板7向中间靠拢，并利用弹性垫4将患者的身体夹紧(夹紧力度不足以对患者造成伤害)，进一步对患者进行保护，防止患者心率血压异常时出现晕厥而导致摔倒的问题。
34.所述卡块14靠近弹性垫4的一侧设置有斜面15；通过设置斜面15，在弹簧一8推动夹板7向外伸出后，可以手动将夹板7重新推入托板3内部并将弹簧一8压缩，进而夹板7挤压卡块14的斜面15，将卡块14和滑块12挤入控制器10内部，当卡槽9与卡块14对齐时，弹簧二13通过滑块12将卡块14推入卡槽9内部，便于实现夹板7的复位。
35.所述保护架2上侧固定连接有按钮开关16，且按钮开关16与电磁铁11连接；通过设置按钮开关16，当患者观察到心率血压数据异常时，或者感觉到自身状态较差时，也可以主动按压按钮开关16，进而控制电磁铁11通电，使得夹板7能够自动控制也可以主动控制，进一步提高本装置的实用性。
36.所述滑块12与电磁铁11之间固定连接有弹性的伸缩块17，且伸缩块17内部储存有空气；所述伸缩块17表面连通有气管18，且气管18延伸至控制器10外部；所述气管18内部设置有哨子；当电磁铁11吸引滑块12时，滑块12挤压伸缩块17并将伸缩块17内部的空气通过气管18挤出，气流通过哨子时会使哨子发出响声，以达到报警的作用，提醒医护人员此时患
者的健康状态出现异常，需要及时上前查看，当弹簧二13推动滑块12复位时，伸缩块17自动复原，并通过气管18将空气重新吸入伸缩块17内部。
37.所述弹性垫4表面固定连接有吸汗层19，且吸汗层19采用吸水材料制成；通过设置吸汗层19，在患者运动的过程中吸汗层19能够将患者身体表面的汗液吸收，使得患者身体保持干爽，并且当夹板7通过弹性垫4将患者夹紧时，可以避免因汗液而导致打滑的现象，从而提高夹紧效果。
38.所述弹性垫4为管状的中空结构，且弹性垫4设置有两个开口端；所述弹性垫4的其中一个开口端连通有扩大壳20；所述扩大壳20内部固定连接有电机21；所述电机21的输出轴上连接有转轴22；所述转轴22表面固定连接有风扇23；所述吸汗层19靠近弹性垫4的一侧均布有一组引导块24；所述引导块24采用吸水材料制成，且引导块24延伸至弹性垫4内部；引导块24能够吸收吸汗层19内部的汗液，通过电机21带动风扇23转动，进而风扇23产生的气流从弹性垫4的一端进入，然后从弹性垫4的另一端导出，使得弹性垫4内部形成流动的气流，将引导块24内部的水分带走，从而不断通过引导块24对吸汗层19进行干燥，提高吸汗层19的干燥速度，使得吸汗层19保持良好的吸汗效果。
39.实施例二：如图7至图8所示，对比实施例一，其中本发明的另一种实施方式为：所述弹性垫4内部靠近引导块24的位置均设置有拉伸组件；所述拉伸组件包括固定管25；所述固定管25内部滑动密封连接有活塞26；所述活塞26与固定管25端部之间固定连接有弹簧三27；所述活塞26与引导块24之间固定连接有连杆28，且连杆28与固定管25端部之间滑动密封连接；多个所述固定管25均通过导管29连通有充气组件；通过充气组件向多个固定管25内部间歇式地充气，进而气体推动活塞26向远离引导块24的方向运动，并通过连杆28拉动引导块24产生形变，促使引导块24不断蠕动，对引导块24内部的水分进行影响，使得水分分布更加均匀，有利于提高气流对引导块24的风干速度，从而进一步提高吸汗层19的干燥速度。
40.所述充气组件包括弹性块30，且弹性块30内部储存有空气；所述弹性块30与多个固定管25之间通过导管29连通；所述转轴22表面通过支架转动连接有滚轮31；转轴22在转动的过程中会通过支架带动滚轮31一同转动，当滚轮31转动至弹性块30处时，滚轮31对弹性块30进行挤压，进而弹性块30内部的空气通过导管29挤入多个固定管25内部，并推动活塞26运动，当滚轮31与弹性块30分离时，弹性块30自动膨胀复原，固定管25中的空气则通过导管29返回弹性块30内部，弹簧三27拉动活塞26复位，从而实现引导块24的不断蠕动。
41.所述引导块24的上下两侧均设置有拉伸组件；通过在引导块24的两侧均设置拉伸组件，进而能够通过一对连杆28同时向上下两侧拉动引导块24，并促使引导块24向两侧膨胀形变，进而引导块24内部的孔隙增大，有利于气流穿过引导块24内部，并将水分进一步带走，从而提高对引导块24的干燥效率。
42.工作原理：本发明通过设置封闭式的保护架2，在使用时患者进入保护架2内侧，进而患者的背部可以倚靠在保护架2远离显示屏6的一侧，两只手臂可以搭在两个托板3表面，从而为患者提供一定的支撑力，减小患者运动时的劳累程度，当患者虚脱或晕厥时，利用封闭式的保护架2还可以对患者进行限位保护，减小患者摔倒的风险，并且患者手臂搭在托板3表面时会与心率血压传感器5接触，进而心率血压传感器5采集数据，并将数据通过处理器传输至显示屏6，提供监测功能，患者可以通过显示屏6实时了解心率血压情况，从而判断自
身的健康状态；正常情况下患者身体与弹性垫4之间存在一定的距离，以便于为患者提供足够的活动空间，当处理器监测到患者的心率血压过高或过低时，会控制电磁铁11通电，电磁铁11吸引滑块12并使其在控制器10内部运动，进而滑块12将卡块14从卡槽9中抽离，夹板7失去固定效果，此时弹簧一8推动一对夹板7向中间靠拢，并利用弹性垫4将患者的身体夹紧(夹紧力度不足以对患者造成伤害)，进一步对患者进行保护，防止患者心率血压异常时出现晕厥而导致摔倒的问题；通过设置斜面15，在弹簧一8推动夹板7向外伸出后，可以手动将夹板7重新推入托板3内部并将弹簧一8压缩，进而夹板7挤压卡块14的斜面15，将卡块14和滑块12挤入控制器10内部，当卡槽9与卡块14对齐时，弹簧二13通过滑块12将卡块14推入卡槽9内部，便于实现夹板7的复位；通过设置按钮开关16，当患者观察到心率血压数据异常时，或者感觉到自身状态较差时，也可以主动按压按钮开关16，进而控制电磁铁11通电，使得夹板7能够自动控制也可以主动控制，进一步提高本装置的实用性；当电磁铁11吸引滑块12时，滑块12挤压伸缩块17并将伸缩块17内部的空气通过气管18挤出，气流通过哨子时会使哨子发出响声，以达到报警的作用，提醒医护人员此时患者的健康状态出现异常，需要及时上前查看，当弹簧二13推动滑块12复位时，伸缩块17自动复原，并通过气管18将空气重新吸入伸缩块17内部；
43.通过设置吸汗层19，在患者运动的过程中吸汗层19能够将患者身体表面的汗液吸收，使得患者身体保持干爽，并且当夹板7通过弹性垫4将患者夹紧时，可以避免因汗液而导致打滑的现象，从而提高夹紧效果；引导块24能够吸收吸汗层19内部的汗液，通过电机21带动风扇23转动，进而风扇23产生的气流从弹性垫4的一端进入，然后从弹性垫4的另一端导出，使得弹性垫4内部形成流动的气流，将引导块24内部的水分带走，从而不断通过引导块24对吸汗层19进行干燥，提高吸汗层19的干燥速度，使得吸汗层19保持良好的吸汗效果；
44.通过充气组件向多个固定管25内部间歇式地充气，进而气体推动活塞26向远离引导块24的方向运动，并通过连杆28拉动引导块24产生形变，促使引导块24不断蠕动，对引导块24内部的水分进行影响，使得水分分布更加均匀，有利于提高气流对引导块24的风干速度，从而进一步提高吸汗层19的干燥速度；转轴22在转动的过程中会通过支架带动滚轮31一同转动，当滚轮31转动至弹性块30处时，滚轮31对弹性块30进行挤压，进而弹性块30内部的空气通过导管29挤入多个固定管25内部，并推动活塞26运动，当滚轮31与弹性块30分离时，弹性块30自动膨胀复原，固定管25中的空气则通过导管29返回弹性块30内部，弹簧三27拉动活塞26复位，从而实现引导块24的不断蠕动；通过在引导块24的两侧均设置拉伸组件，进而能够通过一对连杆28同时向上下两侧拉动引导块24，并促使引导块24向两侧膨胀形变，进而引导块24内部的孔隙增大，有利于气流穿过引导块24内部，并将水分进一步带走，从而提高对引导块24的干燥效率。
45.上述前、后、左、右、上、下均以说明书附图中的图1为基准，按照人物观察视角为标准，装置面对观察者的一面定义为前，观察者左侧定义为左，依次类推。
46.在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明保护范围的限制。
47.以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
