1.本实用新型涉及一种体育用品，特别是一种三角区刚性可调的球拍。


背景技术：

2.网球拍是网球运动中必不可少的装备之一，随着科技的不断发展，现代的网球拍也越来越轻便、稳定、强力和控制性更强等特点。目前，网球运动已经成为人们日常的活动或娱乐项目的选择之一。
3.现有的球拍结构通常由三个部分组成，拍框、握柄，以及连接所述拍框和握柄的三角区，而现有三角区结构或者是直接内部镂空设置，或者是在两侧轭部之间一体加工一水平加强杆以提高结构强度。但是，由于加强结构是固定于拍体上，使用不够灵活，随着使用者水平的变化需要不管购买更换新的球拍。


技术实现要素：

4.本实用新型的目的在于提供一种球拍，使其三角区的重量以及刚性可调，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种三角区刚性可调的球拍，包括拍框和握柄，所述拍框和所述握柄之间通过三角区连接，其中，
6.所述三角区的左、右轭部之间镂空设置，所述三角区的左、右轭部之间可拆卸装设有一调节组件，所述调节组件包括u型配重件、锁紧块和锁紧螺栓，所述u型配重件的两侧外壁分别与所述轭部配合，所述锁紧块卡设至所述u型配重件的u型槽内，所述锁紧块通过所述锁紧螺栓与所述u型配重件固定，所述锁紧块压迫所述u型配重件向两侧形变，使所述u型配重件与所述轭部之间挤压固定。
7.进一步的，左、右两侧的所述轭部的相对侧为凸弧形，所述u型配重件的两侧外壁设置有与所述凸弧形对应的第一凹槽，所述第一凹槽与所述轭部卡合时，所述u型配重件被限位。
8.进一步的，所述u型配重件的u型槽两侧内侧壁设置有凸弧部，所述锁紧块的两侧壁上设置有与所述凸弧部对应的第二凹槽。
9.进一步的，所述u型配重件的u型槽截面呈倒梯形。
10.进一步的，所述锁紧块的底边长度长于所述u型配重件的u型槽底边长度。
11.进一步的，所述u型配重件底部设置有螺纹孔，所述锁紧块上设置有安装孔，所述锁紧螺栓依次贯穿所述安装孔和所述螺纹孔使所述u型配重件和所述锁紧块固定。
12.进一步的，所述安装孔的上部设置有与所述锁紧螺栓的头部对应的限位槽，所述锁紧螺栓旋紧时，所述头部与所述限位槽的底部抵触。
13.进一步的，左、右两侧的所述轭部的相对侧分别设置有凸起部。
14.与现有技术相比，本实用新型的有益效果是：
15.本实用新型在三角区的两侧轭部之间增设一个可拆卸的调节组件，包括u型配重
件、锁紧块和锁紧螺栓。安装时，将所述u型配重件卡设至两侧轭部之间，将所述锁紧块放入对应的u形槽内，通过锁紧螺栓将所述锁紧块固定至所述u型配重件上并使所述u型配重件的侧壁向所述轭部挤压固定。通过控制所述轭部的受压大小(形变程度)即可调整结构刚性，以适应不同使用需求。
16.进一步的，所述u型配重件可拆卸替换，通过替换不同重量的u型配重件即可改变球拍的重量，满足更多的使用需求。
附图说明
17.为了更清楚地说明本实用新型实施方式的技术方案,下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。
18.图1为现有球拍结构示意图；
19.图2为本实用新型第一实施例安装状态示意图；

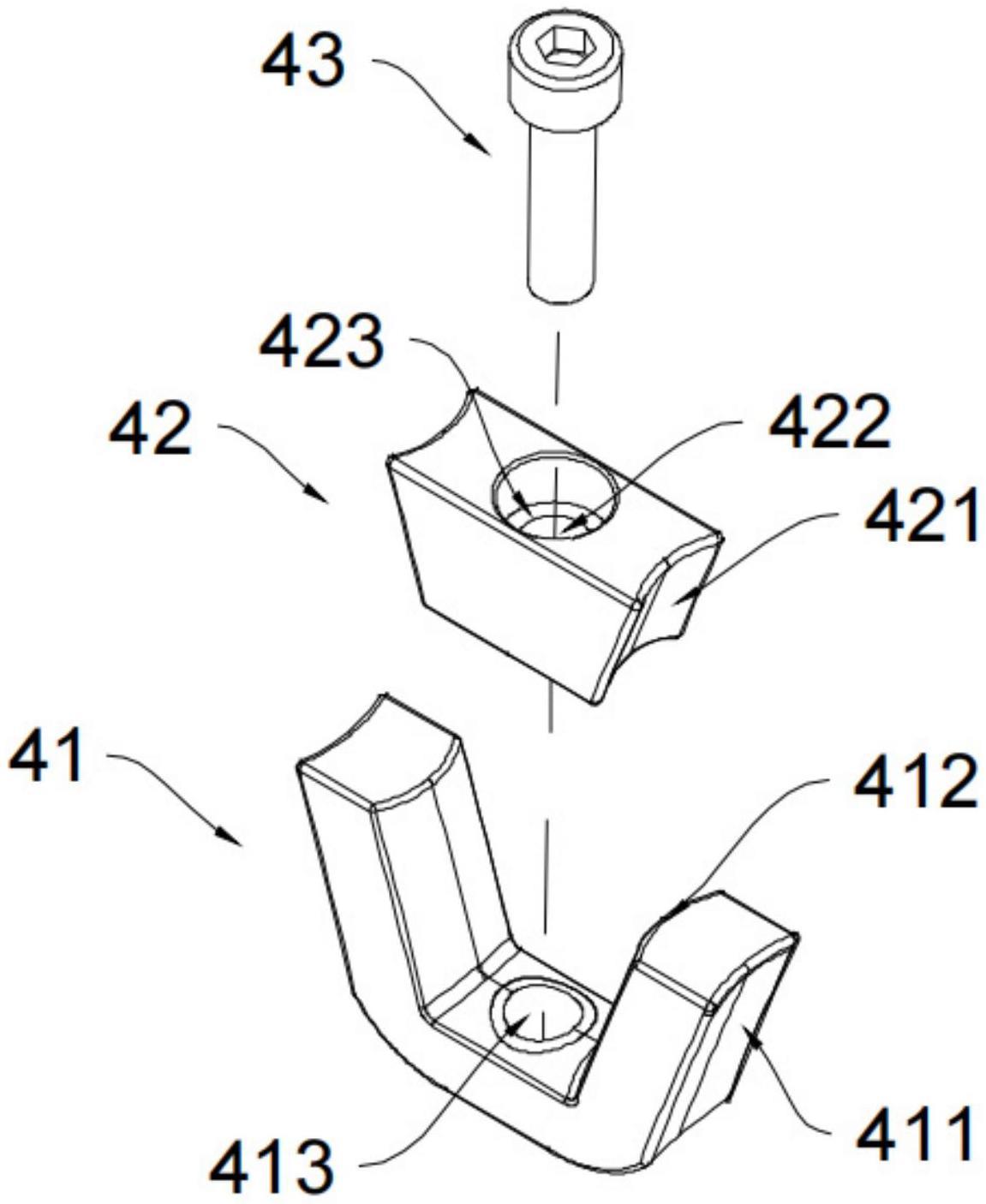

20.图3为本实用新型第一实施例调节组件爆炸图；
21.图4为本实用新型第一实施例安装过程示意图；
22.图5为本实用新型第二实施例握柄的径向截面图；
23.图6为本实用新型第二实施例握柄的轴向截面图；
24.图7为本实用新型第三实施例的三角区结构示意图；
25.图中：
26.1-拍框；
27.2-握柄；
28.21-手持部；22-连接部；211-保护层；212-加强层；213-缓冲层；214-倾斜面；215-加强筋；221-第一连接段；222-第二连接段；
29.3-三角区；
30.31-轭部；32-凸起部；33-长条形镂空孔；34-喉部；35-月眉；
31.4-调节组件；
32.41-u型配重件；42-锁紧块；43-锁紧螺栓；411-第一凹槽；412-凸弧部；413-螺纹孔；421-第二凹槽；422-安装孔；423-限位槽；
33.5-泡棉外盖。
具体实施方式
34.为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。
35.在本实用新型的描述中，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
36.实施例一：
37.请参考图2-4，一种三角区刚性可调的球拍，包括拍框1和握柄2，其中，所述拍框1和所述握柄2之间通过三角区3连接，所述三角区3的左、右轭部31之间镂空设置，所述三角区3的左、右轭部31之间可拆卸装设有一调节组件4，可供使用者自主选择放与不放。当选择安装所述调节组件4时，缩短了所述三角区3喉部和月眉之间的间距，提升了球拍整体抗扭，使球拍更稳定。所述调节组件4包括u型配重件41、锁紧块42和锁紧螺栓43，所述u型配重件41的两侧外壁分别与所述轭部31配合，所述锁紧块42卡设至所述u型配重件41的u型槽内，所述锁紧块42通过所述锁紧螺栓43与所述u型配重件41固定，所述锁紧块42压迫所述u型配重件41向两侧形变，使所述u型配重件41与所述轭部31之间挤压固定。
38.具体的，左、右两侧的所述轭部31的相对侧设置为凸弧形，所述u型配重件41的两侧外壁设置有与所述凸弧形对应的第一凹槽411，所述第一凹槽411与所述轭部31卡合时，所述u型配重件41被限位。所述u型配重件41的u型槽两侧内侧壁设置有凸弧部412，所述锁紧块42的两侧壁上设置有与所述凸弧部412对应的第二凹槽421，所述凸弧部412与所述第二凹槽421卡合时，所述u型配重件41与所述锁紧块42之间限位。同时通过上述凸起结构合凹陷结构的配合，可实现安装导向作用。
39.所述u型配重件41的u型槽截面呈倒梯形，因此，所述锁紧块42为与所述u型槽适配的倒梯形结构。所述锁紧块42的底边长度长于所述u型配重件41的u型槽底边长度，通过锁紧螺栓的旋紧程度控制所述锁紧块42与所述u型配重件41之间的相对位置，进而控制所述u型配重件41两侧壁扩张形变的程度，即可直接影响到整支球拍在三角区的弯曲或扭转程度不同(即球拍整体刚性不同)，消费者可依据自身需求调整锁紧程度，以达球拍使用时更加稳定，更加有力量。本实施例中，所述u型配重件41可设计不同重量，制作不同外观，通过更换所述u型配重件41即可实现对球拍重量及外形的调节，满足消费者的不同需求。
40.所述u型配重件41底部设置有螺纹孔413，所述锁紧块42上设置有安装孔422，所述锁紧螺栓43依次贯穿所述安装孔422和所述螺纹孔413使所述u型配重件41和所述锁紧块42固定。同时，所述安装孔422的上部设置有与所述锁紧螺栓43的头部对应的限位槽423，所述锁紧螺栓43旋紧时，所述头部与所述限位槽423的底部抵触。所述锁紧螺栓43的头部置于限位槽423内时，可以通过槽结构的保护减少或避免外力作用于头部导致使用过程中螺栓松动，进一步保证结构稳定性。
41.优选的，左、右两侧的所述轭部31的相对侧分别设置有凸起部32，对所述u型配重件41的上端面进行限位及定位，方便安装。
42.实施例二：
43.在实施例一的基础上，请参考图5-6，所述握柄2上设置有手持部21、以及用于连接所述三角区3的连接部22，所述连接部22外侧套设有一泡棉外盖5。所述手持部21包括位于外部的保护层211和位于内部的加强层212，所述保护层211和所述加强层212之间形成间隔空间，所述间隔空间内填充设置有缓冲层213，所述连接部22的截面积小于所述保护层211
的截面积。通过截面突变使截面力矩变小，框变形扰度增加，球拍整体变形加大，球停留在球拍时间更长，更利于控制球的方向，出球速度更快，同时球在飞行过程旋转更快。且，所述连接部22外侧包裹所述泡棉外盖5可以吸收从拍框传递到握柄的能量，从而达到避震效果。
44.所述连接部22包括第一连接段221和第二连接段222，所述第一连接段221与所述三角区3的喉部连接，所述第一连接段221的截面积超远离所述拍框1的方向逐渐减小，直至与所述第二连接段222截面相同。所述第二连接段222与所述加强层212连接，且所述第二连接段222的截面与所述加强层212的截面相同。即，所述第二连接段222和所述加强层212均呈均匀柱状/筒状，两这连接处不形成截面突变，使拍面传递过来的能量通过所述连接部22直接传导至所述加强层212，再由内至外的依次经过所述缓冲层213和所述保护层211。相当于，当框上的力量传递到手柄最内层，透过中间层减震后再传递到最外层，最后传递到手。整个传递过程，中间的缓冲层吸收大部份的能量，从而达到不震手的效果，同时最外层为硬质保护层，不影响手握触感。
45.本案中，所述保护层211靠近所述拍框1的一端设置有与所述加强层212连接的倾斜面214，相较于水平垂直角见笑了角度突变，避免能量在传导过程中对连接处结构的冲击破坏。所述倾斜面214、所述第二连接段222和所述第一连接段221依次连接同时可形成用于安装所述泡棉外盖5的环槽，使所述泡棉外盖5的安装更加稳定。
46.优选的，位于所述拍框1的前、后两侧的所述间隔空间的厚度大于位于所述拍框1的左、右两侧的所述间隔空间的厚度。由于使用时拍体的正、反面受力最大，在正、反两侧受到的冲击能量更大，因此需要相对于左、右两侧设置更厚的缓冲层进行减震，若是相同厚度，则导致前后减震不足，或者，侧向减震材料过多浪费成本。所述保护层211和所述加强层212之间均匀环设有若干加强筋215，以实现所述保护层211和所述加强层212的连接并提高结构强度。
47.本实施例中，所述缓冲层213为软式pu材料，所述泡棉外盖5为硬式pu材料。所述保护层211和所述加强层212为碳纱层。
48.实施例三：
49.在实施例一或实施例二的基础上，请参考图7，所述三角区3的左、右轭部31上分别对称设置有若干长条形镂空孔33，所述长条形镂空孔33贯穿所述轭部31的前后两侧，当正反向挥拍时，由于穿透长孔的设置使阻力面减小，可减少风阻，使挥拍速度更快。同时，所述轭部由一个截面改成两个截面，侧向的截面力矩减小，侧向弯曲扰度增大，球拍整体侧向变软，球停留在拍面上的时间更长，当球离开球拍后，在空中飞行过程自身旋转更快。
50.本实施例中，单侧所述轭部31上设置有两个所述长条形镂空孔33，所述长条形镂空孔33沿所述轭部31的轴线方向依次排设，使所述轭部31上具有足够多的镂空部的同时，避免轭部31强度过低。具体的，位于上侧的所述长条形镂空孔33的端部靠近所述三角区3的月眉35，位于下侧的所述长条形镂空孔33的端部靠近所述三角区3的喉部34，两个所述长条形镂空孔33之间形成实心部。同时，位于上侧的所述长条形镂空孔33的长度应短于位于下侧的所述长条形镂空孔33的长度，由于所述轭部31靠近所述喉部34的一侧间隔更小，因此需要更大的镂空的面积减小风阻。
51.优选的，所述长条形镂空孔33的宽度为所述轭部31的宽度的1/7～1/6，在保证所述轭部31的结构强度的同时，形成较好的减阻效果。
52.以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
