1.本实用新型涉及康复器材领域，特别涉及一种康复器材的摇臂机构。


背景技术：

2.康复器材中有摇臂机构用于训练手臂肌肉，起到帮助患者开展被动运动和日常活动的作用；对活动肌肉和关节有所帮助，而康复器材中的摇臂机构在固定组装在机架上需要保障摇臂机构结构稳固性良好，以避免在手握持摇臂机构进行康复训练过程中因用力幅度过大，以及摇臂机构运动时间过程导致的松动、手握持把手松动滑落；影响后续的康复运动，由此本方案提供一种新的康复器材的摇臂机构。


技术实现要素：

3.本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种康复器材的摇臂机构。
4.本实用新型提供了如下的技术方案：
5.本实用新型提供一种康复器材的摇臂机构，包括手把、外壳和摇臂定位轴，所述外壳包含有外壳前盖和外壳后盖，所述手把套接于手把固定轴的一端上，其手把固定轴的另一端部连接有连接杆，其连接杆和手把固定轴之间为垂直角度；
6.所述连接杆的端部连接有摇臂定位轴，所述外壳前盖和外壳后盖为左右拼接式结构，其外壳前盖和外壳后盖整体将连接杆包覆在内；
7.作为本实用新型的一种优选技术方案，所述手把上套有pu软胶套，所述手把和手把固定轴之间通过螺丝a锁紧固定，所述手把为塑料abs材质；
8.所述连接杆和手把固定轴之间通过方形定位b锁紧固定，并通过螺丝b连同外壳后盖和外壳前盖一并进行锁紧；
9.所述连接杆和摇臂定位轴之间通过方形定位a锁紧固定，并通过螺丝c连同外壳后盖和外壳前盖一并进行锁紧。
10.作为本实用新型的一种优选技术方案，所述pu软胶套的外表面设置有若干凹点，所述摇臂定位轴的端部设置有内螺纹。
11.与现有技术相比，本实用新型的有益效果如下：
12.本实用新型中手把固定轴、连接杆和摇臂定位轴固定为一体结构，连接杆外部包覆有外壳前盖和外壳后盖，并通过螺丝锁紧，手把是塑料abs材质，其上包裹有亲肤材质的pu软胶,保证手部握持上去的舒适性；pu软胶上有凹点可防滑，整个结构装配简单，握持使用方便。
附图说明
13.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

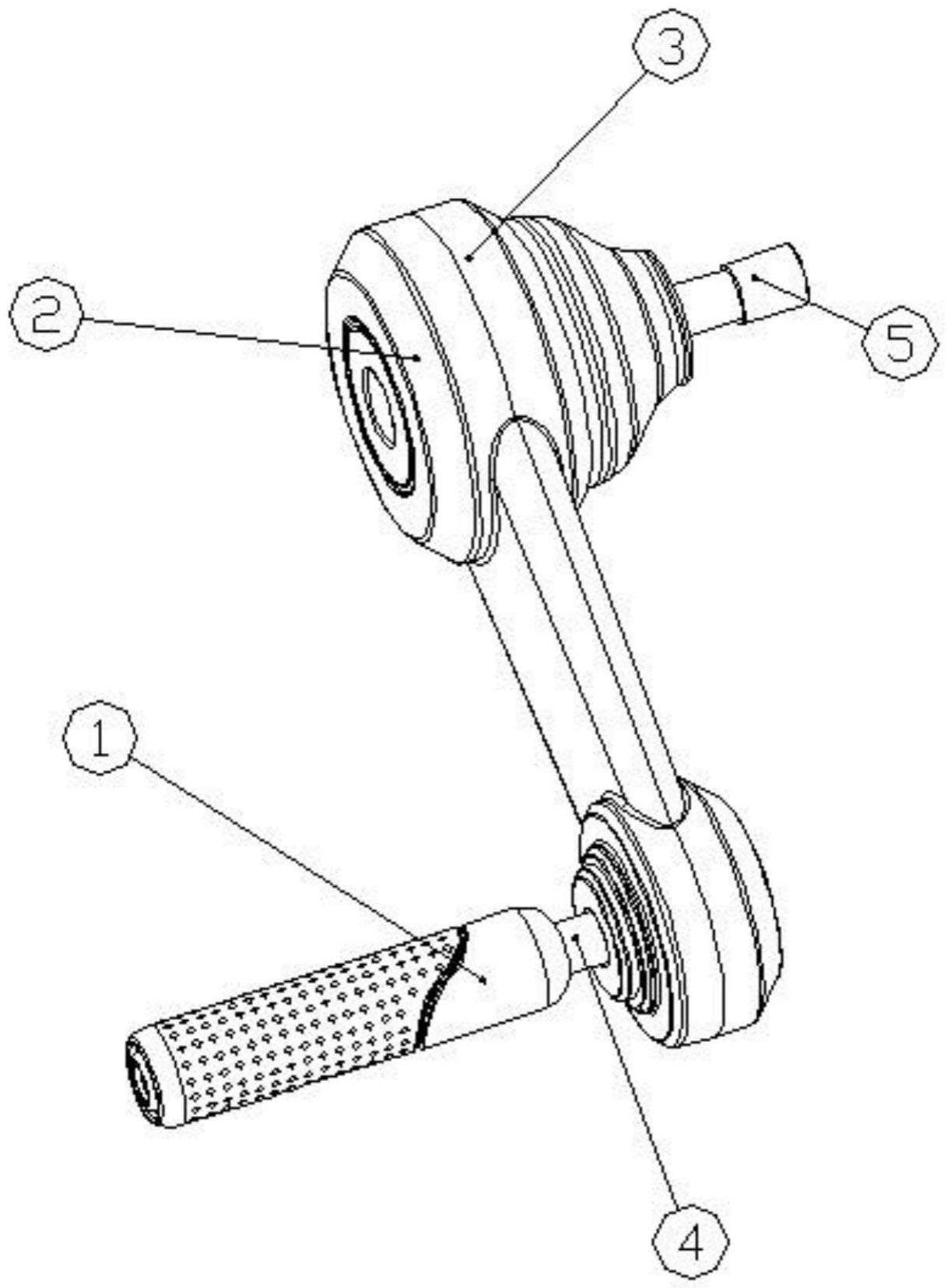

14.图1是本实用新型的整体结构图之一；
15.图2是本实用新型的整体结构图之二；
16.图3是本实用新型的手把固定轴、摇臂定位轴、连接杆装配连接结构；
17.图4是本实用新型的整体结构剖视图；
18.图中：1、手把；2、外壳前盖；3、外壳后盖；4、手把固定轴；5、摇臂定位轴；6、连接杆；7、pu软胶套；8、螺丝a；9、螺丝b；10、螺丝c；11、方形定位a；12、方形定位b；13、凹点；14、内螺纹。
具体实施方式
19.以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。其中附图中相同的标号全部指的是相同的部件。
20.此外，如果已知技术的详细描述对于示出本实用新型的特征是不必要的，则将其省略。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。
21.实施例1
22.如图1-4，本实用新型提供一种康复器材的摇臂机构，包括手把1、外壳和摇臂定位轴5，外壳包含有外壳前盖2和外壳后盖3，手把1套接于手把固定轴4的一端上，其手把固定轴4的另一端部连接有连接杆6，其连接杆6和手把固定轴4之间为垂直角度；
23.连接杆6的端部连接有摇臂定位轴5，外壳前盖2和外壳后盖3为左右拼接式结构，其外壳前盖2和外壳后盖3整体将连接杆6包覆在内；
24.手把1上套有pu软胶套7，手把1和手把固定轴4之间通过螺丝a8锁紧固定，手把1为塑料abs材质；
25.连接杆6和手把固定轴4之间通过方形定位b12锁紧固定，并通过螺丝b9连同外壳后盖3和外壳前盖2一并进行锁紧；
26.连接杆6和摇臂定位轴5之间通过方形定位a11锁紧固定，并通过螺丝c10连同外壳后盖3和外壳前盖2一并进行锁紧。
27.pu软胶套7的外表面设置有若干凹点13，摇臂定位轴5的端部设置有内螺纹14。
28.进一步的，本装置工作原理如下所示：
29.手把1是塑料abs材质，其上包裹有亲肤材质的pu软胶7,保证手握上去的舒适性；pu软胶7上有凹点13可防滑，手把1和手把固定轴4用螺丝8锁紧；
30.连接杆6和手把固定轴4通过方形定位12来固定，并用螺丝9连同外壳后盖3和外壳前盖2一并锁紧；
31.摇臂定位轴5和连接杆6通过方形定位11来固定，并用螺丝10连同外壳后盖3和外壳前盖2一并锁紧；其摇臂定位轴5通过端部的内螺纹14进行外部固定连接支架，起到将整个摇臂结构转动固定于支架上的作用。
32.使得整个装置装配成摇臂结构，通过手部握住手把1进行转动，其手把1固定于手把固定轴4上，使得手把固定轴4、连接杆6和摇臂定位轴5固定为一体结构，在摇臂定位轴5的端部有通孔，其通孔靠近外壳后盖3的方向设置内螺纹14，其摇臂定位轴5的端部外接安
装支架，其摇臂定位轴5和外接的安装支架之间为插接转动连接的关系，并通过内螺纹14进行连接固定。
33.本实用新型中手把固定轴4、连接杆6和摇臂定位轴5固定为一体结构，连接杆6外部包覆有外壳前盖2和外壳后盖3，并通过螺丝锁紧，手把1是塑料abs材质，其上包裹有亲肤材质的pu软胶7,保证手握上去的舒适性；pu软胶7上有凹点13可防滑，整个结构装配简单，握持使用方便。
34.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种康复器材的摇臂机构，包括手把(1)、外壳和摇臂定位轴(5)，其特征在于，所述外壳包含有外壳前盖(2)和外壳后盖(3)，所述手把(1)套接于手把固定轴(4)的一端上，其手把固定轴(4)的另一端部连接有连接杆(6)，其连接杆(6)和手把固定轴(4)之间为垂直角度；所述连接杆(6)的端部连接有摇臂定位轴(5)，所述外壳前盖(2)和外壳后盖(3)为左右拼接式结构，其外壳前盖(2)和外壳后盖(3)整体将连接杆(6)包覆在内。2.根据权利要求1所述的一种康复器材的摇臂机构，其特征在于，所述手把(1)上套有pu软胶套(7)，所述手把(1)和手把固定轴(4)之间通过螺丝a(8)锁紧固定，所述手把(1)为塑料abs材质；所述连接杆(6)和手把固定轴(4)之间通过方形定位b(12)锁紧固定，并通过螺丝b(9)连同外壳后盖(3)和外壳前盖(2)一并进行锁紧；所述连接杆(6)和摇臂定位轴(5)之间通过方形定位a(11)锁紧固定，并通过螺丝c(10)连同外壳后盖(3)和外壳前盖(2)一并进行锁紧。3.根据权利要求2所述的一种康复器材的摇臂机构，其特征在于，所述pu软胶套(7)的外表面设置有若干凹点(13)，所述摇臂定位轴(5)的端部设置有内螺纹(14)。

技术总结
本实用新型公开了一种康复器材的摇臂机构，包括手把、外壳和摇臂定位轴，外壳包含有外壳前盖和外壳后盖，手把套接于手把固定轴的一端上，其手把固定轴的另一端部连接有连接杆，其连接杆和手把固定轴之间为垂直角度；连接杆的端部连接有摇臂定位轴，外壳前盖和外壳后盖为左右拼接式结构，其外壳前盖和外壳后盖整体将连接杆包覆在内。本实用新型中手把固定轴、连接杆和摇臂定位轴固定为一体结构，连接杆外部包覆有外壳前盖和外壳后盖，并通过螺丝锁紧，手把是塑料abs材质，其上包裹有亲肤材质的pu软胶,保证手部握持上去的舒适性；pu软胶上有凹点可防滑，整个结构装配简单，握持使用方便。便。便。


技术研发人员：韩大光 朱新毅
受保护的技术使用者：上海迈之健医疗科技有限公司
技术研发日：2023.05.17
技术公布日：2023/10/27
