1.本实用新型涉及体育用品技术领域，具体是指一种体育专用保护垫。


背景技术：

2.在体育运动或体育教学活动中，常常需要使用垫子来保护运动人员的身体安全，特别是在跳马、吊环等高危险性的体育活动中，缓冲良好的垫子能够有效的分散运动人员落下时腿部或身体部位受到的应力，减少身体损伤，而现有的体育运动用垫子大都是一体成型，没有移动机构，不便于搬运，且现有垫子支撑效果较差，通常采用多层填充层直接叠加形成，在长期使用后，会出现塌陷的情况，导致缓冲效果变差，因此需要进行改进。


技术实现要素：

3.本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型的一个目的在于提出一种体育专用保护垫，该保护垫能够均匀分散其受到的压力，避免变形，保证其减震效果。
4.为解决上述技术问题，本实用新型提供的技术方案为：一种体育专用保护垫，所述专用保护垫包括移动组件和垫体组件，所述垫体组件可拆卸设置在所述移动组件上；
5.所述移动组件包括顶面为开放设置的固定箱体，其中一侧所述固定箱体的侧壁上设有拉手，且在所述固定箱体远离设置所述拉手一侧设有用于移动的转动轮；
6.所述垫体组件包括底部安装板，所述底部安装板的上方平行设有上部安装板，所述底部安装板与所述上部安装板之间间隔均匀设有多个可伸缩的连接杆且在相邻所述连接杆之间设有弹簧，所述上部安装板的顶面上可拆卸连接有填充层，所述底部安装板上设有沿所述填充层侧壁设置的护边，所述底部安装板、护边及填充层组合形成方形箱体状结构且在其外侧套设有可拆卸的保护套，所述保护套与所述固定箱体可拆卸连接。
7.优选地，所述固定箱体与所述保护套相贴合的侧面上分别设有魔术贴毛面与魔术贴勾面，实现可拆卸连接。
8.优选地，所述填充层自下而上依次叠加设置有硅胶层和海绵层，所述硅胶层包括硅胶垫，所述海绵层包括海绵垫，所述硅胶垫及所述海绵垫的外侧均套设有防护套。
9.优选地，所述上部安装板的顶面及两个所述防护套的外侧面上设有相配合的粘接件进行连接。
10.优选地，所述保护套的顶面设有防滑凸起。
11.优选地，所述专用保护垫在使用状态下，所述转动轮的最低处不突出于所述固定箱体与地面贴合的一侧。
12.优选地，所述上部安装板由所述弹簧支撑且随着所述连接杆上下移动。
13.采用以上结构后，本实用新型具有如下优点：本技术通过设置底部安装板及顶部安装板，并在两者之间设置可伸缩的连接杆，以其为骨架，配合护边，使保护垫具有较好的塑形能力，能够均匀分散某处受到的压力，避免该处弹性件过早失效，保证其使用寿命，通
过将垫体组件可拆卸设置在移动组件上，便于转运，且分体设置便于对损坏的垫体组件进行更换，通过魔术贴连接，拆装方便，将海绵垫及硅胶垫均包裹在防护套中，分体式设置，便于对其单独更换，无需整体报废，降低维护成本，设置保护套，便于对其进行清洗，保证垫体的干净卫生。
14.上述概述仅仅是为了说明书的目的，并不意图以任何方式进行限制。除上述描述的示意性的方面、实施方式和特征之外，通过以下的详细描述，本实用新型进一步的方面、实施方式和特征将会是容易明白的。
附图说明
15.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例或有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

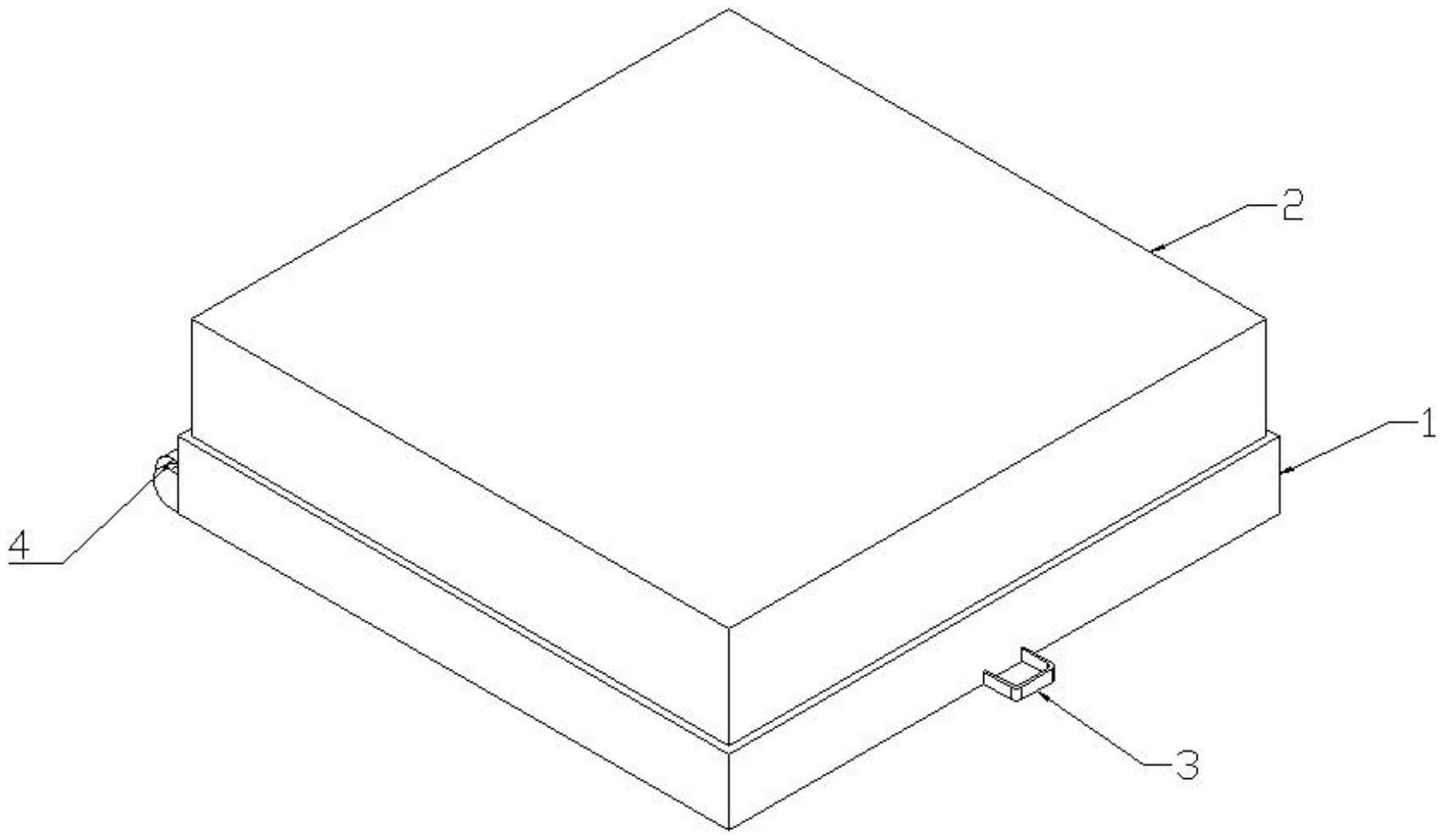

16.图1是本实用新型的结构示意图一。
17.图2是本实用新型的结构示意图二。
18.图3是本实用新型的主视图。
19.图4是本实用新型图3中a-a的剖面结构示意图。
20.如图所示：1、固定箱体；2、垫体组件；3、拉手；4、转动轮；5、连接杆；6、保护套；7、海绵层；8、硅胶层；9、底部安装板；10、上部安装板；11、护边；12、弹簧。
具体实施方式
21.下面详细描述本技术的实施例，实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本技术，而不能理解为对本技术的限制。
22.在本技术的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
23.结合图1—4，一种体育专用保护垫，所述专用保护垫包括移动组件和垫体组件2，所述垫体组件2可拆卸设置在所述移动组件上；
24.所述移动组件包括顶面为开放设置的固定箱体1，其中一侧所述固定箱体1的侧壁上设有拉手3，且在所述固定箱体1远离设置所述拉手3一侧设有用于移动的转动轮4，所述专用保护垫在使用状态下，所述转动轮4的最低处不突出于所述固定箱体1与地面贴合的一侧；
25.所述垫体组件2包括底部安装板9，所述底部安装板9的上方平行设有上部安装板10，所述底部安装板9与所述上部安装板10之间间隔均匀设有多个可伸缩的连接杆5且在相邻所述连接杆5之间设有弹簧12，所述上部安装板10由所述弹簧12支撑且随着所述连接杆5上下移动，对弹簧12进行同步压缩，避免受力处受压过大，减少该处使用寿命，所述上部安
装板10的顶面上可拆卸连接有填充层，所述底部安装板9上设有沿所述填充层侧壁设置的护边11，护边11环绕填充层周圈设置且其顶面与填充层顶面平齐，所述底部安装板9、护边11及填充层组合形成方形箱体状结构且在其外侧套设有可拆卸的保护套6，所述保护套6与所述固定箱体1可拆卸连接，保护套6的侧边设置拉链，拆装方便，便于对保护套6进行清洗，也方便垫体组件2中的部件进行更换。
26.所述固定箱体1与所述保护套6相贴合的侧面上分别设有魔术贴毛面与魔术贴勾面，实现可拆卸连接，且连接可靠，拆装方便、快速，提升组装效率。
27.所述填充层自下而上依次叠加设置有硅胶层8和海绵层7，所述硅胶层8包括硅胶垫，所述海绵层7包括海绵垫，所述硅胶垫及所述海绵垫的外侧均套设有防护套。
28.所述上部安装板10的顶面及两个所述防护套的外侧面上设有相配合的粘接件进行连接，上部安装板10及中间的防护套的顶面均设置魔术贴毛面，两个防护罩的底面上分别设置魔术贴勾面，依次进行粘接连接。
29.所述保护套6的顶面设有防滑凸起，防滑凸起采用橡胶制作且其外侧设置与保护套6同材质的包裹面料。
30.工作原理：
31.本技术在需要转运时，通过拉手将其拉起，呈倾斜状态，使转动轮与地面接触即可将其如拉动行李箱式拉动专用保护垫移动，在转运至适当位置后，将拉手放下，使固定箱体底面与地面贴合，即可进行训练，训练人员在落到专用保护垫上某处，会对该处产生向下的作用力并传递到上部安装板上，与上部安装板的底面连接可伸缩的连接杆，则上部安装板会整体向下移动，对弹簧进行压缩，通过硅胶垫及弹簧实现减震，护边能够最大限度保持垫体形状。
32.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，全文中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
